Как выбрать полипропиленовые трубы. Виды полипропиленовых труб

Строительная индустрия развивается постоянно, и на сегодняшний день, вместо металлических при организации инженерных систем применяются в большинстве случаев различные виды полипропиленовых труб и фитингов.

Они могут быть использованы для монтажа трубопроводов для подачи технической и питьевой воды, транспортировки теплоносителей, агрессивных сред, сжатого воздуха, полива, дренажа, вентиляции административных, жилых зданий, в агропромышленном комплексе, на различных производствах для газа.

цельные;
армированные (комбинированные).

Армирование позволяет уменьшить температурные удлинения, которые значительны у цельных труб.

Покрытие трубы с наружной стороны слоем алюминиевой фольги.
Устройство слоя алюминия внутри трубы, ближе к наружному краю.
Усиление стекловолокном.
Усиление слоем композитного материала из полипропилена и фибро- или стекловолокна.

Цельные полипропиленовые трубы

Отличие полипропиленовых труб данного вида состоит в различном сырье, используемом для их производства, а также их применении. Различия технических характеристик отображены в маркировке.

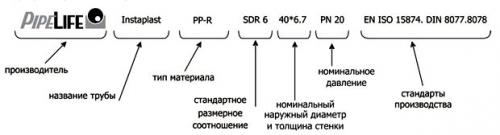

Значение маркировки:

Маркировка PN – означает постоянное внутреннее водяное давление при температуре 20°С, которое трубы способны выдерживать 50 лет. Цифровая величина соответствует толщине стенок (чем больше значение, тем толще стенки).

Трубы полипропиленовые PN 10, 16, 20, 25 – самые распространенные. PN 20 и 25 предназначены для устройства систем отопления и горячего водоснабжения.

Наличие продольной синей полосы свидетельствует об их назначении для транспортировки холодной воды, красная – горячей.

PPH, РР-1, РР-тип 1 – гомополимер. РРН – используют для холодного водоснабжения и прокладки вентиляции.
РРВ, РР-2, РР-тип 2 –блоксополимер. РРВ – предназначены для горячего водоснабжения и отопления.

Полипропиленовые трубы PPRC, PP-random, PPR – изготовлены из новейшего материала «рандом сополимер». PPR – наиболее распространенная и подходит для всех видов инженерных коммуникаций. Такие трубопроводы обладают повышенной теплостойкостью.

Для прокладки на открытых участках желательно выбирать трубы с защитной оболочкой от ультрафиолета.

С алюминиевым армированием

сплошным;
перфорированным.

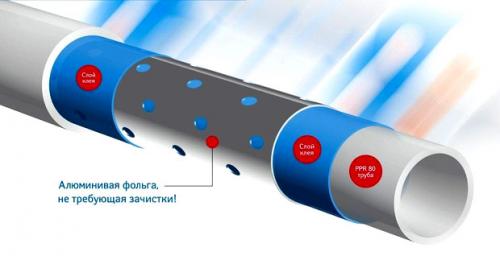

Алюминиевая перфорация представляет собой сетку с небольшими отверстиями. Во время экструдирования, текучий вязкий материал, попадая в перфорацию, создает сцепление полимера с металлом.

Армирование алюминием значительно снижает коэффициент теплового увеличения, но при монтаже инженерных систем существуют определенные сложности. Раструбная сварка предусматривает предварительное удаление алюминиевой оболочки и внешнего слоя полимера и зачистки трубы на величину, соответствующую глубине ее вхождения в фитинг.

к фитингу крепится только внешний слой, равный половине толщины стенки;
необходима насадка для сварочного аппарата;
после отрезания изделия требуется его торцевание.

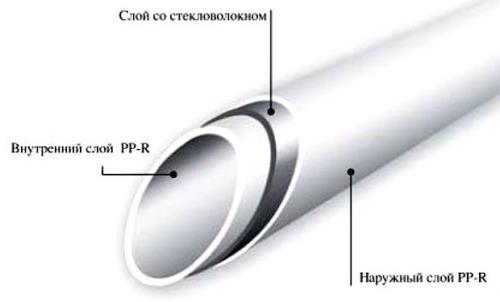

Армированные стекловолокном

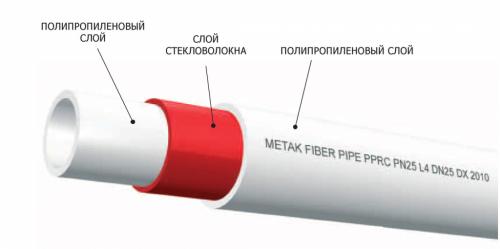

Маркированная PPR-FB-PPR труба состоит из двух слоев полипропилена и стекловолокна между ними – так называемая «стеклопластиковая».

При монтаже не требуется их калибровка и зачистка.
Процесс пайки аналогичен соединению пластиковых цельных труб или любых зачищенных полимерных, что значительно сокращает финансовые и временные затраты.
Полипропиленовые со стекловолокном не расслаиваются, поскольку их структура однородная – стекловолокно в центральном слое вплавлено в полипропилен.
Стекловолокно увеличивает жесткость изделий.

Недостаток стеклопластиковых труб – их термическое удлинение на 6% превышает аналогичные показатели с алюминиевым армированием.

Чем отличаются полипропиленовые трубы для горячей и холодной воды. Виды полипропиленовых труб

При компоновке трубопроводов для водоснабжения и отопления одним из главных факторов является выбор комплектующих. Полимерные материалы по своей структуре и техническим характеристикам подразделяют на несколько видов:

Труба однослойная напорная для холодной воды с рабочей температурой +20°С и разрешенным давлением до 10 бар.
Однослойная для горячего и холодного водоснабжения с максимальным давлением до 20 бар и температурой использования до +75°С.
Многослойная, усиленная алюминиевой перфорированной фольгой, температура до +90°С, давление — 20 бар.
Многослойная, армированная стекловолокном — до +90°С, 20-25 бар.

По материалу изготовления

В соответствии с международным стандартом EN ISO 15874-2013 и российским ГОСТ 32415-2013, напорные трубы и соединительные фитинги изготавливают из следующих материалов:

РР-Н (Тип 1 ПП-Г) — гомополимеры;
РР-В (Тип 2 ПП-Б) — блок-сополимеры;
PP-R (Тип 3 ПП-Р) — рандом-сополимеры;
PP-RCT (Тип 4 ПП) — рандом-сополимеры с модифицированной кристалличностью и высокой термостойкостью.

Арматура классов 1-4 должна быть пригодна для транспортировки горячей и холодной воды на протяжении 50 лет.

По виду армирования

Труба, структура которой улучшена алюминиевой перфорированной фольгой, состоит из трех слоев. В процессе изготовления внутренняя часть трубы соединяется с равномерно расположенной перфорированной фольгой и укрывается сверху слоем полимера.

Армирование снижает коэффициент температурного расширения конструкций.

Внешний контур нужен для защиты алюминиевого перфорированного слоя от повреждений. Средняя часть из фольги формирует внутридиффузионный барьер для защиты от проникновения воздуха в закрытые системы отопления.

Низкое значение теплового линейного расширения (меньше, чем у однослойных труб) делает изделие более жестким, что снижает его провисание и позволяет уменьшить объем креплений и компенсаторов.

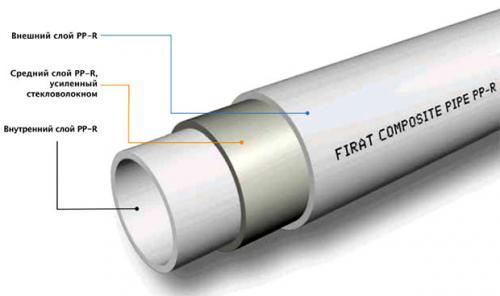

Трубы, армированные стеклотканью, обладают теми же свойствами, что и с алюминиевой прослойкой. Наличие среднего слоя придает такой арматуре дополнительную прочность и снижает величину линейного удлинения.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/polipropilenovye-truby-dlya-otopleniya-kak-vybrat-raznovidnosti

Рейтинг полипропиленовых труб

Трубы, произведенные из сополимеров полипропилена, после появления на рынке сразу привлекли внимание специалистов. Технические параметры материала открывали новые возможности для строителей и инженеров. Резкий рост спроса на продукцию привел к появлению контрафакта и брендов с сомнительным имиджем. Наша команда решила отсеять фальсификат и составить рейтинг лучших полипропиленовых труб, изготовленных производителями с безупречной репутацией. Чтобы попасть в ТОП, продукция должна демонстрировать лучшие технические характеристики, соответствующие паспортным данным.

Анализировались рабочие параметры, специфика монтажа, стоимость. Учитывались отзывы потребителей, мнения экспертов, проводились профессиональные тесты.

Эксперты анализировали:

Тепловое расширение – способность пластика увеличиваться в длину при нагревании;
Прочность – способность выдерживать внутреннее давление оказывает влияние на срок службы системы;
Износоустойчивость – влияет при транспортировке жидкостей с механическими примесями;
Эластичность – предрасположенность к деформациям без потери герметичности актуальна при прокладке теплых водяных полов;
Геометрию сечения – влияет на сферу применения;
Устойчивость к химическим реагентам – актуально при работе с антифризами и транспортировке технологических жидкостей;
Конструктивные особенности – однослойные и многослойные изделия отличаются по своим параметрам;
Устойчивость к колебанию температуры – влияет на выбор продукции для системы теплоснабжения и горячего водоснабжения;
Дизайн – не всегда удается выполнить скрытый монтаж, трубопроводы должны гармонично вписываться в интерьер;
Цену – важна при составлении сметы ремонта или строительства здания.

Не все выбранные марки демонстрировали заявленные характеристики. Расслоение стенки, низкое качество сварного шва, механические повреждения – изделия с этими дефектами исключались из рейтинга.

Наша команда решила отсеять фальсификат и составить рейтинг лучших полипропиленовых труб, изготовленных производителями с безупречной репутацией. Чтобы попасть в ТОП, продукция должна демонстрировать лучшие технические характеристики, соответствующие паспортным данным.

Методология исследования

Результаты исследования

Эксперты анализировали:

Не все выбранные марки демонстрировали заявленные характеристики.
Расслоение стенки, низкое качество сварного шва, механические повреждения – изделия с этими дефектами исключались из рейтинга.

В результате, мы составили рейтинг лучших полипропиленовых труб, учитывающий качество и надежность продукции.

Марка	Характеристики	Оценка
Mark A	Высокие технические характеристики, надежность	5/5
Mark B	Хорошие технические характеристики, средняя надежность	4/5
Mark C	Средние технические характеристики, низкая надежность	3/5
Mark D	Низкие технические характеристики, низкая надежность	2/5

Результаты исследования помогут вам выбрать лучший вариант для вашего проекта.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/12-luchshih-proizvoditeley-polipropilenovyh-trub-2023-goda-luchshie-rossiyskie-proizvoditeli

Диаметр полипропиленовых труб для водопровода. Размеры и классификация труб из полипропилена

Трубы из полипропилена достаточно давно стали хорошей заменой изделиям из стали и чугуна. Востребованность полипропиленовых труб можно объяснить прочностью и долговечностью полимерных материалов. Помимо этого, изделия из полипропилена имеют композитную структуру, которая позволяет им выдерживать достаточно высокие температуры и большие значения рабочего давления, при этом не подвергаясь деформации и коррозии.

Полипропилен очень пластичный материал. При нагрузках, которые не превышают предельные, он растягивается, а потом принимает прежнюю форму без каких-либо изменений в свойствах и характеристиках. К тому же такие трубы легко соединяются между собой и с пластиковыми элементами трубопровода. Процесс монтажа происходит посредством спаивания тепловой сваркой.

У полипропилена также имеются и минусы. Это большое тепловое расширение и негативная реакция на кислород и ультрафиолетовое излучение. Чтобы побороть эти минусы в полипропилен добавляют стабилизаторы. Например, для уменьшения теплового расширения полипропиленовые трубы подвергаются армированию.

Область применения

Из-за своих высоких физико-технических характеристик полипропиленовые трубы применяются в довольно широком спектре:

*Горячее и холодное водоснабжение;

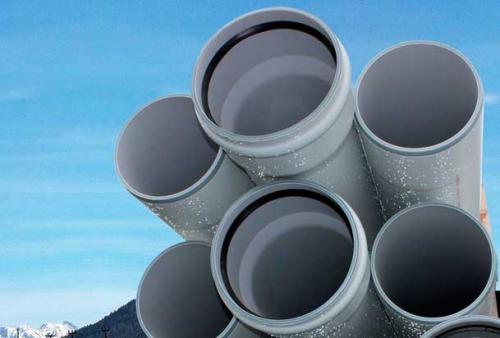

Канализация;

Вентиляция;

Система «тёплый пол»;

Отведение грунтовых и сточных вод;

Дренажные, оросительные и мелиоративные системы;

Трубопроводы для транспортировки химически активных веществ;

Пневмотрубопроводы и т.д.

Полипропиленовые трубы при соблюдении условий эксплуатации, могут прослужить до 50 лет без потери функциональности и физико-технических характеристик.

Как выбрать полипропиленовые трубы. Виды полипропиленовых труб 06

Разновидности полипропиленовых труб

Полипропиленовые трубы бывают

однослойными;

трехслойными.

Однослойные PPR (PPRС, ППР) трубы применят для монтажа систем водопровода, канализации, вентиляции и других трубопроводов с температурой рабочей среды среды не выше +45°C.

Трехслойные PPR (PPRС, ППР) трубы являются армированными. Армируют трубы для того чтобы уменьшить величину теплового расширения.

Для армирования применяют следующие материалы:

стекловолокно;

перфорированная алюминиевая фольга;

слой алюминия (наружная армирование);

композит (прослойки из фибро- или стекловолокна).

Трубы, армированные стекловолокном, применяются для обустройства систем водоснабжения, у которых температура воды не превышает 80°C.

Для трубопроводных систем, в которых температура рабочей среды превышает 80°C, применяют полипропиленовые трубы армированный фольгой. Иногда применяют не сплошное армирование фольгой. В системах, смонтированных из таких труб температура транспортируемой среды не должна быть выше +95°C.

Классификация полипропиленовых труб по маркировке и составу сырья

По виду используемого сырья трубы полипропиленовые делят на следующих 4 вида:

PPR или PPRС (ППР).

Основой такого материала является статический сополимер полипропилена (или рандом-сополимер). Полимер имеет структуру молекул в виде кристаллов. Трубы PPRС применяют в широком спектре – в системах водоснабжения, отопления, канализации.

PPH.

В данном материале применяются различные модификаторы (нуклеаторы, антистатики и пр.), которые улучшают определенные свойства труб. Применяются такие полипропиленовые трубы для монтажа систем холодного водоснабжения, вентиляции и водоотведения. Низкая стойкость к нагреванию не позволяет использовать трубы из данного материала при прокладке сетей с горячего водоснабжения.

PPB.

При изготовлении материала из которого сделаны трубы PPB применяется вещество блок-сополимер. Структура блок-сополимер состоит из сочетания микромолекул гомополимера. Каждый блок гомополимера имеет индивидуальный состав и строение. Такая структура дает возможность трубам проявлять высокую стойкость к ударным нагрузкам. Трубы PPB в основном применяют при монтаже систем отопления напольного типа.

PPs.

В основе такого материала лежит полифенилсульфид. Вещество придает трубам PPs такие технические характеристики, как прочность, стойкость к износу, способность выдерживать повышенную температуру и нагрузку. Эти характеристики достигаются благодаря особой структуре молекул. Применяются трубы из данного материала в вентиляционных и отопительных сетях, системах подачи горячей и холодной воды.

Какие полипропиленовые трубы лучше для водоснабжения. Основные преимущества

И если в частных домах в отопительных системах можно закладывать неармированные модели, потому что давление в сети не превышает 3 Бар (это 0,3 МПа), то в квартирах без армокаркаса не обойтись. Все дело в давлении горячей воды, которая подается из котельных.

Подача жидкости происходит с помощью насосов, нагнетающих ее до определенных значений, показатель которых зависит от этажности здания.

К примеру:

Пятиэтажки старой постройки, в которых установлены чугунные батареи. Сюда горячая вода подается под давлением 7 Бар.
В девятиэтажки, которые были возведены еще в пору Советского Союза, горячая вода подается под давлением 5 Бар. В некоторых домах показатель давления воды может доходить до 10 Бар.
В новостройки – под давлением 15 Бар.

Такое давление неармированная полипропиленовая труба может не выдержать.

Что касается температуры, то полимерные изделия этого типа легко переносят нагрузку от горячей воды +95 ℃. Или краткосрочное воздействие жидкости с температурой +110 ℃.

Достоинства полипропиленовых труб для горячей воды:

Долгосрочная эксплуатация – до 50 лет.
Простота обслуживания. Покрывать поверхность магистрали другими отделочными материалами не надо. К примеру, красить, как это обычно происходит со стальными аналогами.
Легко переносят щелочную и слабо кислотную среду. Под их воздействием полимер не изменяет характеристик. Отсюда и долгосрочная эксплуатация, потому что во многих регионах горячая и холодная вода обладают повышенной жесткостью.
На внутренних поверхностях никогда не образуются слои грязи, ржавчины и прочих веществ. Поэтому диаметр полипропиленовых труб всегда одинаковый, отсюда и стабильная работа водопроводных и отопительных сетей.
Теплопроводность полипропилена очень низкая. Протекающая внутри них горячая вода практически не теряет тепло.
Практически стопроцентная морозостойкость. Если по каким-то причинам система горячего водоснабжения или отопления вдруг замерзла, то вода внутри труб замерзнет, но сами полимерные изделия не лопнут. Инженерная сеть останется в технически исправном состоянии. После оттайки ее можно заново запускать в эксплуатацию.
Полипропилен обладает хорошим шумопоглощением. Звуки движущейся внутри сети горячей воды не слышны. Вибрирует такая система тоже редко.
Твердость материала достаточная, чтобы выдерживать серьезные нагрузки. При температуре воды +140 ℃ полимер размягчается, отчего прочность может резко снизится. Она возвращается в исходное значение, как только показатели начнут понижаться.
Полипропиленовые трубы, используемые для транспортировки горячей воды, материал экологичный. Под действием перепадов влажности, температуры и других нагрузок не выделяет вредных для организма веществ. Особенно это важно в системе водоснабжения.

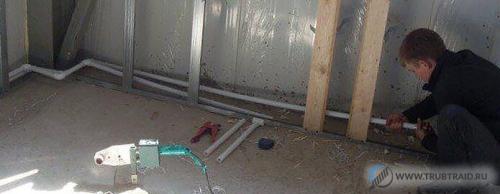

Простой монтаж. Для этого нужен только паяльник и еще несколько нехитрых инструментов. Весь процесс сводится к тому, чтобы правильно по размерам нарезать трубы и соединить их между собой посредством фитингов по схеме расположения трубопровода.
Полимер – материал недорогой. Отсюда относительно невысокая цена полипропиленовых труб.

Размеры полипропиленовых труб и фитингов. Диаметры полипропиленовых труб: зависимость толщины стенки

Перед тем, как проектировать трубопровод, необходимо знать, какой диаметр полипропиленовых труб будет использован. Существует сложный гидравлический расчет. Его цель – подобрать такой размер для каждого участка, чтобы сэкономить при покупке. При расчете учитывается рабочее давление и структура системы. Большое сечение, конечно, не навредит, но обойдется очень дорого. Если сечение будет слишком маленькое, снизится напор.

Какие диаметры полипропиленовых труб бывают? От 16 до 1200 мм! Однако для бытовых систем водоснабжения и отопления используются изделия с размером от 16 до 32 мм, для внутренней канализации – 40, 50 мм или трубы полипропиленовые диаметром 110 мм. Максимальный диаметр полипропиленовых труб актуален при монтаже наружных канализационных трубопроводов для очень больших домов или целых микрорайонов.

При проектировании внутренней системы холодного водоснабжения выбор размера зависит от протяженности трубопровода и количества точек водоснабжения. Подводящая труба чаще всего имеет размер 32 мм, для разводки в помещениях наружный диаметр полипропиленовых труб 16 – 20 мм.

Какие бывают полипропиленовые трубы. Полипропиленовые трубы: что нужно знать, чтобы не пролететь «в трубу»?

Мы поможем разобраться с разновидностями этого вида труб тем, кто хочет говорить с монтажниками на равных.

Тот, кто сталкивался с проблемой замены домашнего трубопровода или с обустройством новой разводки для воды, заметил, что львиную долю сантехнического продукции составляют изделия из полипропилена.

Полипропиленовые трубы (пп трубы) решают широкий спектр задач и используются для подачи холодной и горячей воды (как питьевой, так и технической), для водоотведения, для систем центрального, автономного и напольного отопления, а также для кондиционирования и подачи воздуха. Широкое применение пп трубы нашли и в промышленном секторе, где их используют для транспортировки газообразных, жидких и сыпучих материалов. В этой статье мы рассмотрим полипропиленовые трубы с точки зрения наиболее популярной сферы применения на белорусском рынке: полипропиленовые трубы для отопления и водоснабжения.

Полипропиленовые трубы – это отличный вариант для внутренних трубопроводных систем. Обладая высокой теплостойкостью, легким весом и удобством монтажа, они нашли широкое применение как в домах частного сектора, так и в многоэтажных зданиях.

Полипропиленовые трубы для систем отопления и водоснабжения производятся из полипропилена двух типов , обладающих повышенной химической устойчивостью, хорошо переносящих кислоты и щелочи, а также различные соли, и придающих изделию прочность:

PPR – тип 3 полипропилена, уже ставшее традиционным решение для прокладки систем водоснабжения и радиаторного отопления.
PPR-CT – тип 4 полипропилена, новый для нашего рынка, но успешно использующийся в странах ЕС уже более 10 лет. По сравнению с PPR является более прочным, ообеспечивает более высокое сопротивление давлению при повышенных температурах.Трубы PPR-CT ввиду своих повышенных физико-химических свойств относительно других типов полипропилена - идеальное решение как для водоснабжения, так и для разводки отопления

Каждая труба имеет маркировку, где указан тип полипропилена, из которой она произведена, основные эксплуатационные характеристики, такие как максимальная рабочая температура и давление.

Преимущества полипропиленовых труб:

Гладкая внутренняя поверхность;
Отсутствие коррозии и заиления;
Гигиеническая безвредность;
Химическая стойкость;
Малый вес;
Удобный и чистый монтаж;
Эстетическая привлекательность;
Низкая цена;
При условии правильного применения, срок эксплуатации – 50 и более лет.

Для соединения полипропиленовых труб используются фитинги. Благодаря широкому ассортименту фитингов можно сделать даже самую сложную разводку, снабжать водой объекты любого назначения и сложности. Некоторые сантехники и монтажники предлагают своим клиентам в целях экономии использовать трубы одного производителя, а фитинги – другого. Стоит знать, что ни один производитель не гарантирует надежность соединения в таком случае. Обязательно используйте полипропиленовые трубы и фитинги только одного производителя, иначе все ваши усилия изначально подвержены большому риску потерь, не соизмеримых с ценой самой системы и ее монтажа. Подумайте о безопасности своего и соседского имущества!

Полипропиленовые трубы и фитинги производятся в диаметрах:

16, 20, 25, 32, 40, 50, 63, 75, 90, 110, 125 мм.

По цвету полипропиленовые трубы и фитинги бывают белыми и серыми и различаются лишь формально: с точки зрения физико-механических свойств разницы между трубой серого и белого цвета нет. Серые конструкции чаще ставят в скрытых системах, а белые – в жилых помещениях с открытой прокладкой (на видных местах).

При монтаже трубопровода необходимо принимать во внимание свойства полипропилена и в первую очередь его линейное температурное расширение, условия эксплуатации (давление и температуры).

Соединение полипропиленовых труб и фитингов происходит посредством сварки. Для этого требуется специальный сварочный аппарат (паяльник). Если строго следовать инструкции по монтажу – в результате сварки образуется прочный шов, соединение гладкое и составляет с трубой одно целое гомогенное соединение. Обращаем ваше внимание, что монтаж труб нужно выполнять в перчатках, а если вы хотите сохранить привлекательность труб к моменту ввода в эксплуатацию – перчатки должны быть чистыми.

В иды полипропиленовых труб

Полипропиленовые трубы бывают двух типов: однослойные (цельноплатиковые) и многослойные (армированные) . И тот и другой типы трубы исключают коррозию, не отдают тепло и отлично сопротивляются гидроударам.

Таблица полипропиленовых труб. Виды и диаметры полипропиленовых труб – от выбора до монтажа

Современные магистрали из полипропиленовых труб качественнее и экологически чище в отличии от железных трубопроводов. Главная причина превосходства стояков из полипропилена кроется в технических характеристиках, технологии монтажа и сферах применения. А так же в широком и выборе диаметров.

Базовые преимущества

Благодаря разнообразию сечений, толщине стенок, широкому ассортименту фитингов изделия легко стыкуются с металлическими и пластиковыми аналогами.

Основные характеристики и сфера применения полипропиленовых труб

Конструкции из полипропиленовых стояков часто выполняют роль распределительного механизма при подаче жидкостей и газов.

Из полипропиленовых труб и фитингов монтируются системы для подачи холодной и горячей воды внутри квартир или частных коттеджей.

Стояки из полипропилена – основа водных магистралей для технических нужд в административных зданиях, жилых помещениях, на промышленных объектах. В большинстве случаев тёплые полы также обустраиваются из данных деталей.

Они незаменимы при разводке центральных отопительных систем, в которых используются элементы с разными внутренними и внешними диаметрами.
С их помощью можно напрямую осуществить врезку из котла к радиаторам отопления в частном доме.
Армированные полипропиленовые трубы способны качественно функционировать при температурах до +95℃ и давлениях до 25 атмосфер.

Учитывая такие технические показатели, изделия уверенно можно применять не только для систем отопления с естественной, но и с принудительной циркуляцией.

Сегодня агропромышленный комплекс, химическая, фармацевтическая, пищевая промышленность не может обойтись без систем из полипропилена разных калибров, начиная от 15-16 мм, и оканчивая деталями больших сечений: 300,400,500 мм.

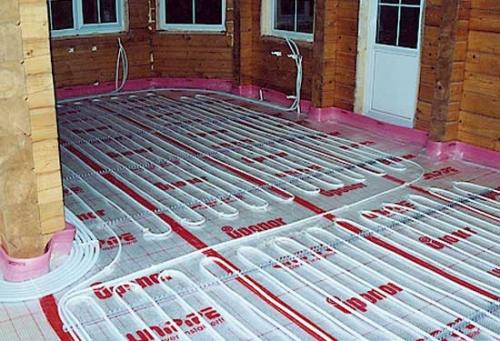

Обустройство тёплого пола

Существуют переходники различных типов, с помощью которых легко можно сопрягать полипропиленовые стояки больших или маленьких сечений с аналогичными металлопластиковыми, стальными, пластиковыми элементами магистралей.
