Как правильно подключить биметаллический радиатор. Направление подачи теплоносителя

Как правильно подключить биметаллический радиатор. Направление подачи теплоносителя

Теперь о том, как влияет направление подачи теплоносителя. При нижнем седельном подключении радиаторов (кода используется нижний вертикальный коллектор, а не специальный узел входа) разницы особой нет. А вот при боковой и диагональной поводке, а также при установке радиаторов с нижним узлом подключения, с подачей ошибаться нельзя. Это грозит тем, что греться он или не будет совсем, или очень слабо.

При боковом или диагональном подключении подача заводится сверху, а снизу идет труба обратного трубопровода. Как это выглядит на реальных примерах, смотрите на фото.

Боковое подключение при однотрубной системе, вертикальная разводка, подача сверху

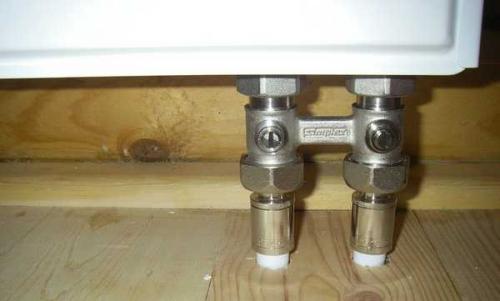

При установке биметаллического радиатора с нижним подключением нужно точно знать, к какому из входов подключается подача. Эти данные есть в паспорте. Почему нельзя перепутать? Потому что на подаче в таких отопительных приборах от узла входа вверх идет трубка, которая доводит теплоноситель до верхнего коллектора. А дальше он уже растекается по радиатору. Собирается теплоноситель в нижнем коллекторе, а оттуда уже выводится в обратный трубопровод. Обратите внимание, что узел подключения может располагаться справа или слева на радиаторе. Выбирайте тот, который ближе окажется к стояку — меньше труб, аккуратнее внешний вид. Подробнее о схемах подключения радиаторов читайте тут .

Нижнее подключение радиаторов отопления. Схемы отопления для нижнего подключения радиаторов

Схема разводки труб выбирается на этапе проектирования дома с учетом энергозатрат и возможностей владельцев. На выбор влияют:

• способ нагрева теплоносителя;
• планировка и размеры помещений;
• возможные теплопотери.

Универсальным способом считают разводку отопительной системы по двухтрубной схеме. Подача горячего теплоносителя осуществляется из одной трубы по периметру здания, а обратный отток идет в другую сторону по второй трубе. Такая схема подходит для большинства строений или коттеджей и позволяет подавать теплоноситель одинаковой температуры в каждый установленный радиатор. Обогрев всех помещений в доме происходит равномерно.

Важно: двухтрубная система отопления требует использования труб большого диаметра для снижения скорости теплоносителя в контуре. Это необходимо для предохранения от гидравлических ударов, способных вызвать течь.

Однотрубная схема отопления не имеет обратных стояков и выглядит как замкнутое кольцо, которое начинается и заканчивается в нагревательном котле. Система может подавать нагретый теплоноситель, разгоняя его по всем отопительным приборам в доме. Однотрубная система популярна благодаря своей экономичности: на нее не требуется большого количества труб и расходников.

Из других плюсов однотрубной системы выделяют:

• простой монтаж и сокращенные сроки работ;
• компактность и эстетичность за счет небольшой магистрали;
• возможность скрытой прокладки трубопровода.

Существенным минусом является перепад температур в установленных радиаторах из-за последовательного перехода теплоносителя из одного в другое устройство. Во время своего пути вода охлаждается, и дальние радиаторы могут получать уже остывший теплоноситель. Проблему решает подбор увеличенного числа секций дальних батарей, разделение системы при помощи коллекторов и установка автоматических терморегуляторов.

Правильное подключение способно повысить эффективность работы радиаторов отопления. При этом можно минимизировать потерю мощности для экономии средств. Это имеет значение при монтаже устройства в частных домах, где установлена автономная система обогрева, и в многоквартирных домах с индивидуальными приборами учета тепла.

Всего выделяют несколько способов подключения батарей:

• диагональное – когда подводку горячего теплоносителя подсоединяют к верхней части батареи, а отвод – к нижней, с противоположной стороны;
• боковое – самый распространенный способ подключения, в котором подвод и отвод воды подключают с одной стороны;
• нижнее – скрытое подсоединение трубопровода для эстетичности внешнего вида радиатора отопления.

Нижнее подключение часто используют для монтажа стальных радиаторов .

Нижнее подключение в двухтрубной системе отопления подразумевает прокладку обеих труб от отопительного котла под стяжкой пола. Подводка теплоносителя и его отвод монтируют к нижним патрубкам радиатора отопления. Эффективность обогрева при этом снижается из-за недостаточного нагрева верхних частей батарей.

Скрытое подключение при однотрубной схеме может выполняться как с одной, так и с двух сторон радиатора.

Подключение радиаторов отопления при двухтрубной системе. Цены на популярные радиаторы отопления

• Вариант «а» называется стояком с верхней подачей теплоносителя. То есть от подающего коллектора (котла) труба поднимается свободно к самой высокой точке стояка, а затем последовательно проходит вниз через все радиаторы. То есть подача горячего теплоносителя непосредственно на батареях осуществляется по направлению сверху вниз.
• Вариант « б » — однотрубная разводка с нижней подачей. Уже на пути вверх, по восходящей трубе, теплоноситель минует череду радиаторов. Затем направление потока меняется на противоположное, теплоноситель проходит ещё через вереницу батарей, пока не попадает в коллектор «обратки».

Второй вариант применяется из соображений экономии труб, но очевидно , что недостаток однотрубной системы, то есть падение температуры от радиатора к радиатору по ходу теплоносителя, выражено в еще большей степени.

Таким образом, если у вас в доме или квартире смонтирована однотрубная система, то для выбора оптимальной схемы подключения радиаторов в обязательном порядке следует уточнить, в каком направлении осуществляется подача теплоносителя.

Секреты популярности системы отопления «ленинградка»

Несмотря на довольно значимые недостатки однотрубные системы все же остаются довольно популярными. Пример тому – система отопления «ленинградка» о которой подробно рассказывается в отдельной статье нашего портала. А еще одна публикация посвящена байпасу в системе отопления – тому элементу, без которого однотрубные системы нормально работать не в состоянии.

А если система двухтрубная?

Двухтрубная система отопления считается более совершенной. Она проще в управлении, лучше поддается тонким регулировкам. Но это на фоне того, что для ее создания потребуется больше материала, и монтажные работы становятся более масштабными.

Как видно по иллюстрации, и труба подачи, и обратная по сути представляют собой коллекторы, к которым подключены соответствующие патрубки каждого из радиаторов. Очевидное достоинство – температура в подающей трубе-коллекторе выдерживается практически единой для всех точек теплообмена, то есть почти не зависит от расположения конкретной батареи по отношению к источнику тепла (котлу).

Применяется такая схема и в системах для домов в несколько этажей. Пример показан на схеме ниже:

В этом случае стояк подачи сверху заглушен , как и труба «обратки», то есть они превращены в два параллельных вертикальных коллектора.

Здесь важно правильно понять один нюанс. Наличие двух труб около радиатора еще вовсе не означает, что и система уже сама по себе является двухтрубной. Например, при вертикальной разводке может быть вот такая картина:

Такое расположение может ввести неопытного в этих вопросах хозяина в заблуждение. Несмотря на наличие двух стояков, система все равно однотрубная , так как радиатор отопления подключён только к одной из них. А вторая – это стояк, обеспечивающий верхнюю подачу теплоносителя.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/kak-vybrat-i-podklyuchit-stalnoy-radiator-otopleniya-stalnye-panelnye-ili-trubchatye

Боковое подключение радиаторов отопления. Выбор типа системы отопления

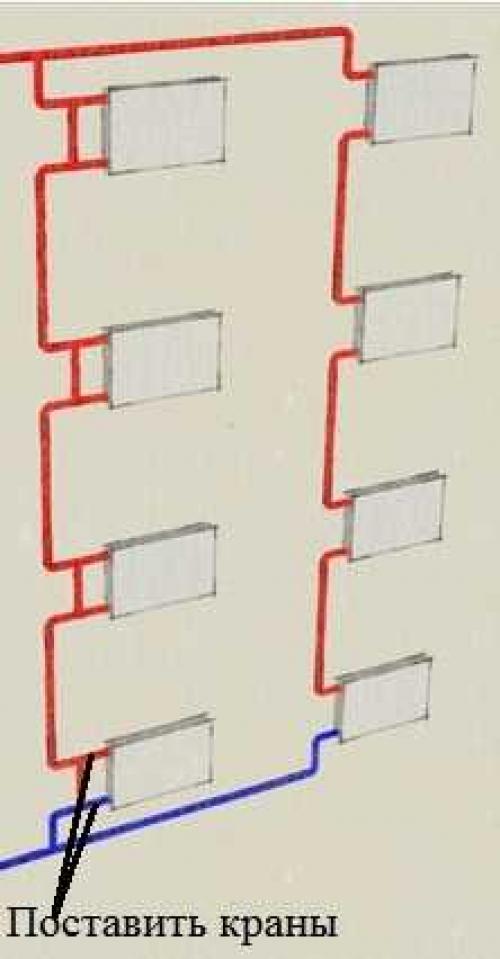

Система отопления многоквартирных домов выглядит примерно так. Стояк справа не предусматривает отключения радиаторов без останова системы. НА том, что слева, стоят перемычки, если поставить еще и краны, радиатор можно и регулировать, отключать и снимать

Однотрубные системы популярны из-за более простого монтажа и меньшего количества труб, необходимых для ее реализации. Но у них есть недостатки:

• в «чистом» виде такая система не дает возможности регулировать температуру радиатора;
• нельзя отключать радиаторы без останова системы;
• подключение радиаторов последовательное, то есть на первый от входа поступает горячая вода, на каждый последующий — все более холодная.

С разной температурой теплоносителя бороться невозможно – особенность подключения, а вот возможность регулировки и отключения организовать можно. Для этого между трубопроводами обратки и подачи ставят перемычку – байпас. Но только перемычка проблемы не решает: для возможности отключения нужно ставить на входной и выходной трубе шаровые краны. Они имеют только два рабочих положения: открыто и закрыто, но отсекают теплоноситель надежно. При наличии байпаса вы отсекаете радиатор от сети, но теплоноситель не перекрывается, а идет по перемычке. Таким образом, получается, что снять радиатор можно в любое время.

Для регулировки температуры на входе после шарового крана ставят терморегуляторы. Они могут быть ручными и автоматическими. Их задача – поддерживать в помещении заданную температуру. Но их установка прилично снижает теплоотдачу радиатора, что при выборе мощности нужно учесть, и взять запас примерно в 15-20%.

Двухтрубные системы сложнее в монтаже, но их достоинство – подача теплоносителя одинаковой температуры на все отопительные приборы в контуре. Но с интенсивностью потока дело обстоит по-другому: по самому ближнему контуру идет самый интенсивный поток, а значит, и греет он намного сильнее. Чтобы этого избежать, на входе ставят регулировочные вентили (можно заменить термостатами).

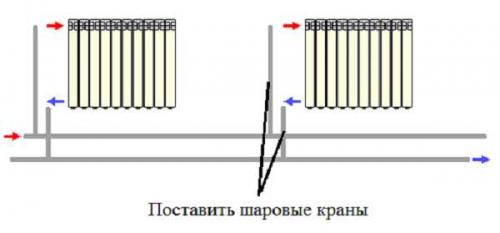

В двухтрубных системах также можно подключить радиатор так, чтобы его можно было снять или отключить в любое время. И для этого тоже нужны два шаровых крана на подающем и отводящем трубопроводе. Если регулировочный вентиль может надежно перекрывать поток, можно на входе кран не ставить. Но специалисты советуют для отключения ставить запорную арматуру – шаровой кран.

Источник: https://avtonomnaya-gazifikaciya.aystroika.info/novosti/shema-podklyucheniya-otopleniya-v-kvartire-odnotrubnaya-shema-otopitelnyh-sistem

Схемы подключения радиаторов отопления в частном доме. Виды разводки труб

Подключение радиаторов отопления в частном доме может осуществляться по однотрубной или двухтрубной схеме .

Первый способ широко используется в домах многоэтажного типа, в которых горячая вода сначала подается по подающей трубе на верхние этажи, после чего, пройдя по радиаторам сверху вниз, она поступает к отопительному котлу, постепенно остывая. Чаще всего в такой схеме присутствует естественная циркуляция теплоносителя.

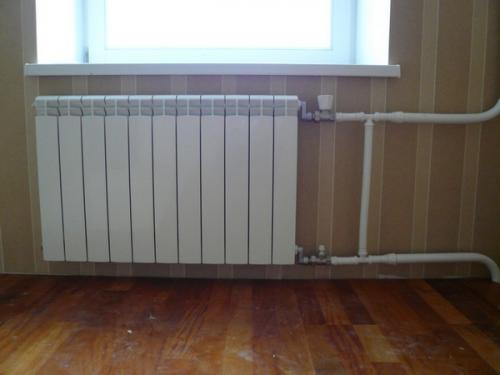

На фото однотрубная схема подключения радиатора в квартире с байпасом (перемычкой)

Ее главные достоинства:

• Невысокая стоимость и материалоемкость.
• Относительная простота монтажа.
• Совместимость с системой теплых полов и радиаторов различных видов.
• Возможность установки в помещениях с различной планировкой.
• Эстетичный вид за счет использование только одной трубы.

• Сложность проведения гидро- и теплорасчета.
• Отсутствие возможности регулировка подачи тепла на отдельном радиаторе, не оказывая при этом влияние на остальные.
• Высокий уровень теплопотерь.
• Необходимо повышенное давление носителя тепла.

Обратите внимание: В процессе эксплуатации однотрубной системы отопления могут возникать затруднения с циркуляцией теплоносителя по трубопроводу. Однако их можно решить посредством установки насосного оборудования.

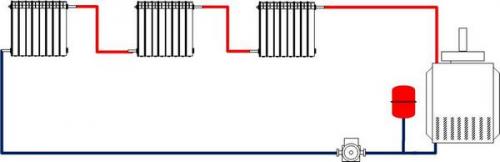

Монтаж радиаторов отопления в частном доме с однотрубной разводкой с использованием циркуляционного насоса

Двухтрубная схема подключения батарей отопления в частном доме базируется на параллельном способе подключения отопительных приборов. То есть, ветка, подающая теплоноситель подается в систему, в данном случае не связана с веткой, по которой происходит его возвращение, а их соединение осуществляется в конечной точке системы.

• Возможность использования автоматических регуляторов температуры.
• Удобство в обслуживании. При необходимости недочеты и ошибки, допущенные при монтаже можно исправить без ущерба для системы.

• Более высокая стоимость работ по установке.
• Более длительный срок монтажа по сравнению с однотрубным типом разводки.

Неправильное подключение радиаторов отопления. Неправильное подключение радиатора отопления

Неправильное подключение радиатора отопления к стояку может стать причиной того, что радиатор будет давать мало тепла или не греть совсем. В этой статье хочу привести такой пример и способ устранения неполадки.

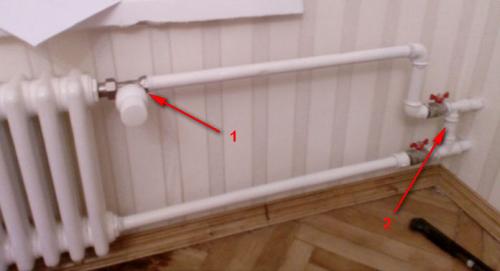

В качестве примера приведу фото. Ниже мы рассмотрим все недочеты, которые допустил сантехник при монтаже.

1. Терморегулятор.2. Байпас.

Неправильная установка терморегулятора радиатора отопления

Первое, на что мы обратили внимание, — это неправильное положение головки терморегулятора (этот прибор могут ещё называть термоголовкой или термостатом). Терморегулятор был развёрнут головкой вверх (фото сделано после того, как мы изменили её положение), а это неправильно. Почему? Вы поймете, если познакомитесь с принципом работы термоголовки.

Принцип работы термоголовки

В сильфоне терморегулятора находится жидкость, чувствительная к изменению температуры окружающей среды (при повышении температуры значительно расширяется, при понижении — сужается).

Например, регулятор установлен в положении «3» (это примерно 20 ºС). Если в помещении температура поднимается выше заданной, жидкость нагревается, расширяется, давит на шток клапана, тем самым перекрывая просвет в трубопроводе, что приводит к замедлению циркуляции теплоносителя и понижению температуры. При понижении температуры — жидкость сжимается, шток клапана поднимается, теплоноситель циркулирует быстрее и отдаёт больше тепла.

Обратите внимание! Жидкость реагирует не на температуру теплоносителя, а именно на температуру окружающего воздуха.

Принцип работы терморегулирующей головки радиатора отопления наглядно проиллюстрирован в этом

Как правильно установить термоголовку

Частой ошибкой мастеров является монтаж термостата головкой вверх. Что происходит в этом случае: от трубопровода в помещение поступает дополнительное тепло, теплый воздух движется вверх, обтекая термоголовку, жидкость в нем нагревается, и клапан закрывается раньше, чем в помещении поднялась заданная температура.

Вывод. Головка должна быть направлена в сторону, чтобы термостат реагировал на реальную температуру в помещении.

Но в нашем случае изменение положение терморегулятора ни к чему не привело. Значит причина того, что радиаторы не грели, была не в этом.

Байпас. Ошибка №2

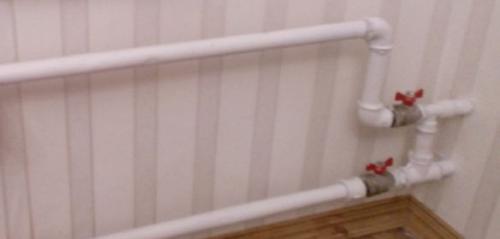

Байпас (англ. bypass — обход) — перемычка между подающим и обратным трубопроводом. В двух словах поясню, для чего нужен байпас в разводке системы отопления. В случае, если вы перекроете краны на радиаторе (подающий и обратный), циркуляция теплоносителя будет осуществляться в обход батареи, через байпас (имеется в виду однотрубная схема разводки). Если же у вас такой перемычки нет, то когда вы закроете краны, тепло пропадёт не только у вас, но и у всех соседей снизу и сверху по стояку. По сути, вы перекроете весь стояк.

В нашем примере по поводу байпаса есть несколько замечаний. Теплоноситель по стояку, как любая жидкость, циркулирует по пути наименьшего сопротивления. Оба наши замечания будут основаны на этом тезисе.

1. До ремонта в квартире стояли узенькие радиаторы — 20 см. по осям. Их заменили на новые — 50 см. по осям. Стояк проходит в стене. Изменить расстояние между подающим и обратным трубопроводом прямо на стояке весьма затруднительно. Значит, нужно разводить подводку снаружи стены. Вот здесь мастер и допустил ошибку, установив перемычку сразу на выходе из стены. Теплоноситель поступает по стояку сверху вниз. Чтобы попасть в радиатор, ему нужно преодолеть два поворота. Как я говорил выше, жидкость будет двигаться по пути наименьшего сопротивления: она пойдет в обход радиатора, через байпас.
2. Возможно, удалось бы избежать такой ситуации, установив перемычку меньшего диаметра. Таким образом, теплоноситель, несмотря на преграды, пошел бы по трубопроводу большего сечения.

Как правильно подключить радиатор отопления

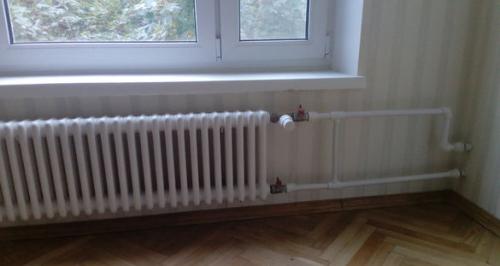

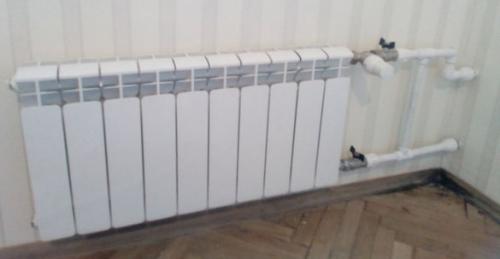

Здесь много разглагольствовать не буду — всё проиллюстрировано на фото:

Мы сделали байпас меньшего диаметра и перенесли его ближе к радиатору. Но на этом проблемы не закончились. Сантехник из местной обслуживающей компании, который перекрывал стояк, по окончании работ просто открыл стояк, не спустив воздух. Почему он этого не сделал, он обосновать не смог. Промычал что-то типа: «Нужно подождать несколько часов». В итоге заказчица ещё несколько дней воевала с обслуживающей организацией, пока тепло пошло в квартиру.
