Кран отопителя ВАЗ-2112 16 клапанов. Меняем кран печки самостоятельно

Кран отопителя ВАЗ-2112 16 клапанов. Меняем кран печки самостоятельно

Для большей эффективности последующего результата и удобства работы обновлять кран печки нужно, загнав машину на подъёмник или смотровую яму. А также вам потребуется:

• тара для слива охлаждающей жидкости;
• набор инструментов, содержащий отвёртки и ключи, имеющие размер «7», а также «10»;
• WD-40;
• силиконовый герметик;
• новый кран для печки.

Приготовив всё, что потребуется при работе, можно приступать к замене.

Прежде всего, сливается с движка охлаждающая жидкость. Для этого потребуется приготовленная пустая тара, которую подставляют непосредственно под мотор.

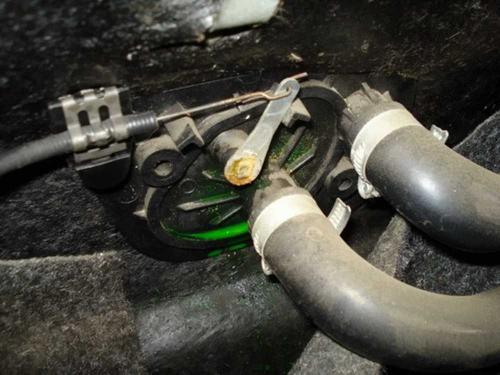

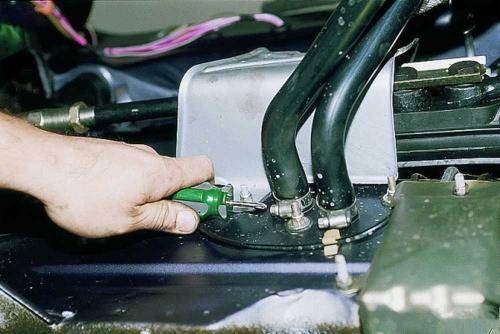

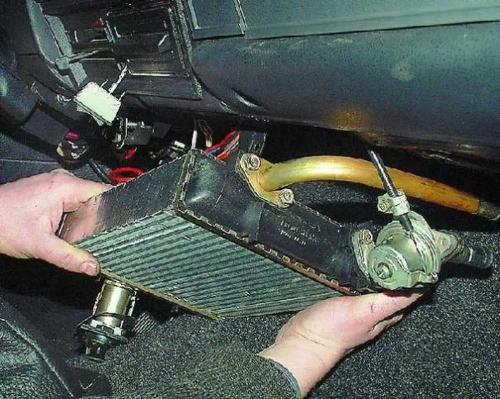

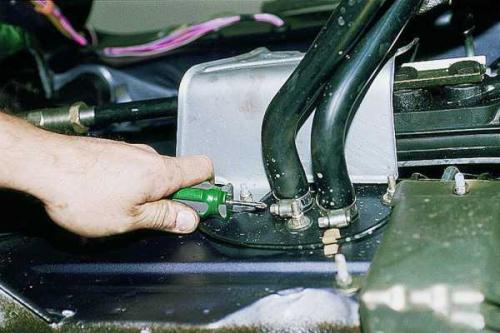

Слив жидкость, находим патрубки, которые направляются прямо к печному кранику. Ослабляем хомуты, а резьбы шпилек промачиваем вэдэшкой или зачищаем металлической щёткой. Это процесс имеет немаловажное значение, так как откручивание гаек по неподготовленной резьбе может оказаться проблемой. Ведь шпильки являются не чем иным, как обычными болтами, со шляпками, утопленными внутрь пластмассового корпуса крана. Самостопорящиеся гайки, оснащённые пластмассовым кольцом, не будут легко откручиваться. Усложняет ситуацию заржавевшая резьба. Создаваемое при откручивании болта, напряжение приведёт к прокручиванию его в корпусе, делая демонтаж крана невозможным либо слишком трудоёмким процессом, влекущим разрушение пластмассы.

Оставив резьбы откисать, приступают к снятию патрубков. Для этого потребуется залезть в салон и удалить с торпедо боковую накладку, чтобы добраться до хомутов патрубков. Откручивать их будет значительно проще, используя торцовый ключ с карданом.

После снятия патрубков снова залезаем под машину и при помощи накидного ключа с цифрой «10» отвинчиваем крепёжные гайки на кране печки, которые успели полноценно отмокнуть. Снова возвращаемся в машину и вытягиваем на себя кран (с пассажирской стороны), снимая с него пружинный фиксатор, а также отключая трос управления.

Теперь можно начинать установку крана печки ВАЗ-2112. Первым делом подсоединяется трос, который следует прикрутить к кузову. Так как закрепить трос на кране пружинным фиксатором довольно сложно, это нужно сделать заблаговременно. Завершив монтаж, выполняется заливка охлаждающей жидкости и проверяется система, чтобы исключить образование воздушных пробок.

Кран печки ВАЗ-2112 европанель. Как поменять кран печки ВАЗ-2112 своими руками

Краник печки ВАЗ-2112 — это механизм, регулирующий поток охлаждающей жидкости к радиатору печки. Основными его проблемами являются окисление, заклинивание и течь, образующая лужу под ногами и способная повредить электронику.

Причины протекания крана печки

С наступлением тёплых дней кран отопителя закрывается при помощи регулятора температуры. До самых холодов температура печки практически не регулируется, что способствует закисанию краника. Включая печку на обогрев в холода, мы получаем протекание, что говорит о необходимости замены элемента.

Сегодня производителями выпускается три вида кранов печки ВАЗ-2112:

1. Керамический имеет пластиковый корпус, но запорный элемент представляет собой две керамические пластины.
2. Шаровый — в нём резиновую мембрану заменяет шарик, оснащённый отверстиями. Отличается надёжностью, хотя имеет склонность к окислению.
3. Стандартный заводского производства — содержит резиновую мембрану. Относится к самым ненадёжным вариантам, так как способен быстро окисляться.

Учитывая, что керамическая деталь относится к наиболее надёжным, именно она рекомендуется к установке. Однако пропускная способность этого элемента значительно ниже, чем шарового, что значительно сказывается на теплоотдаче, которая тоже будет меньше.

Как отыскать краник печки

Многие автовладельцы даже представления не имеют, где находится кран печки ВАЗ-2112. Для них замена этого устройства представляет собой китайскую грамоту. Попробуем в этом разобраться. Чтобы обнаружить краник отопителя, прикрытый центральной консолью, следует демонтировать боковую панель, расположенную около ног пассажира. Для замены устройства необязательны демонтаж панели и слив охлаждающей жидкости, хотя для удобства работы лучше это сделать. Однако придётся принять неудобную позу вниз головой, выполняя больше половины работы на ощупь.

Меняем кран печки самостоятельно

Для большей эффективности последующего результата и удобства работы обновлять кран печки нужно, загнав машину на подъёмник или смотровую яму. А также вам потребуется:

• тара для слива охлаждающей жидкости,
• набор инструментов, содержащий отвёртки и ключи, имеющие размер «7», а также «10»,
• WD-40,
• силиконовый герметик,
• новый кран для печки.

Приготовив всё, что потребуется при работе, можно приступать к замене.

Прежде всего, сливается с движка охлаждающая жидкость. Для этого потребуется приготовленная пустая тара, которую подставляют непосредственно под мотор.

Слив жидкость, находим патрубки, которые направляются прямо к печному кранику. Ослабляем хомуты, а резьбы шпилек промачиваем вэдэшкой или зачищаем металлической щёткой. Это процесс имеет немаловажное значение, так как откручивание гаек по неподготовленной резьбе может оказаться проблемой. Ведь шпильки являются не чем иным, как обычными болтами, со шляпками, утопленными внутрь пластмассового корпуса крана. Самостопорящиеся гайки, оснащённые пластмассовым кольцом, не будут легко откручиваться. Усложняет ситуацию заржавевшая резьба. Создаваемое при откручивании болта, напряжение приведёт к прокручиванию его в корпусе, делая демонтаж крана невозможным либо слишком трудоёмким процессом, влекущим разрушение пластмассы.

Оставив резьбы откисать, приступают к снятию патрубков. Для этого потребуется залезть в салон и удалить с торпедо боковую накладку, чтобы добраться до хомутов патрубков. Откручивать их будет значительно проще, используя торцовый ключ с карданом.

После снятия патрубков снова залезаем под машину и при помощи накидного ключа с цифрой «10» отвинчиваем крепёжные гайки на кране печки, которые успели полноценно отмокнуть. Снова возвращаемся в машину и вытягиваем на себя кран (с пассажирской стороны), снимая с него пружинный фиксатор, а также отключая трос управления.

Теперь можно начинать установку крана печки ВАЗ-2112. Первым делом подсоединяется трос, который следует прикрутить к кузову. Так как закрепить трос на кране пружинным фиксатором довольно сложно, это нужно сделать заблаговременно. Завершив монтаж, выполняется заливка охлаждающей жидкости и проверяется система, чтобы исключить образование воздушных пробок.

Как поставить кран на печку ВАЗ 2110. Устанавливаем новый кран

Кран печки располагается не на всех автомобилях ВАЗ-2110. Если ваш автомобиль был выпущен недавно, то, возможно, этот элемент не был установлен. В некоторых автомобилях может присутствовать модифицированный кран печки ВАЗ-2110.

Регулирование этого устройства производится дистанционным способом, чего не скажешь о процессе замены. Каждый владелец ВАЗ-2110 должен тщательно следить за состоянием клапанов, что позволит своевременно выявлять и устранять утечки.

Основные рабочие процессы

Чтобы выполнить замену старого крана на новый, потребуется собственно новый элемент и ключи на 7 и 10. Замена крана печки осуществляется по следующей схеме:

Кран печки располагается не на всех автомобилях ВАЗ-2110. Если ваш автомобиль был выпущен недавно, то, возможно, этот элемент не был установлен. В некоторых автомобилях может присутствовать модифицированный кран печки ВАЗ-2110.

Регулирование и замена крана печки

Регулирование этого устройства производится дистанционным способом, чего не скажешь о процессе замены. Каждый владелец ВАЗ-2110 должен тщательно следить за состоянием клапанов, что позволит своевременно выявлять и устранять утечки.

Замена крана печки

1. Потребуется собственно новый элемент и ключи на 7 и 10.
2. Замена крана печки осуществляется по следующей схеме:
1. Удалите старый кран печки.
2. Установите новый кран печки.
3. Проверьте работу крана печки.

1. Сливаем охлаждающую жидкость.
2. Находим на отопителе два шланга, которые закрепляются при помощи хомутов. Один служит для оттока жидкости, а другой обеспечивает её подачу. Откручивать хомуты полностью не имеет смысла, достаточно будет немного ослабить их и легко демонтировать.
3. Кран отопителя ВАЗ-2110 может требовать замены из-за разгерметизации. В этом случае имеется большая вероятность вытекания охлаждающей жидкости в салон. Если такая ситуация имеет место, то под ковриком возле переднего сидения пассажира будет находиться лужа, а в салоне будет присутствовать характерный запах.
4. Продолжим работу по замене крана. На этом этапе необходимо открутить пару болтов. Здесь пригодится ключ на 7. Это позволит снять уплотнитель. При откручивании болтов не помешает аккуратность и осторожность, поскольку крепление сделано из пластмассы, а на резьбе могут появляться сбои.
5. С ящика снимаем корпус.
6. На воздуховоде располагается гайка кронштейна, которая также подлежит демонтажу. На этом этапе понадобится ключ гаечный на 10.



7. На корпусе отопителя располагаются зажимы, их нужно будет отсоединить.
8. В первую очередь отсоединять стоит правый воздуховод, который за счёт своей специфической конструкции может быть немного сложен, что облегчит работу.
9. На гибком тросе располагается скоба с креплением, которое достаточно будет немного ослабить.
10. На кране печки на ВАЗ-2110 располагается две гайки, которые служат креплением. Для их удаления удобно использовать гаечный ключ на 10. За счёт болтов кран крепится к радиатору. В некоторых машинах можно встретить пластмассовый бачок, который крепится за счёт закладных гаек. Нижняя гайка в такой конструкции часто выпадает, поэтому осторожность и внимательность лишними не будут. При сборке приспособления с такой конструкцией потребуется отсоединить пару пружин, за счёт которых корпус вентилятора крепится с той стороны, где располагается кран. Остаётся только немного опустить корпус, давя на него вниз, и наживить гайку болтов.
11. Теперь кран можно легко снять и поставить на его место новую модель.
12. Сборка осуществляется по такой же схеме, но в строго обратном порядке. Желательно все прокладки заменить на новые. Стоят они совсем недорого, зато отопление автомобиля будет меньше досаждать вам своей некачественной работой. Чтобы сцепление было максимальным, можно использовать специальные герметичные средства.
13. Завершает нашу работу заливка охлаждающей жидкости в систему. После этого запускаем автомобиль и доводим показатель температуры до 90 градусов. Открываем кран и смотрим на возможные протечки. При отсутствии таковых можно считать замену крана завершённой.

Устройство печки ВАЗ-2112. Принцип работы отопителя печки на ВАЗ 2110 2111 2112

На ВАЗ 2110, 2111, 2112 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая регулирует поток горячего воздуха в салон. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия. Кроме того, управлять воздушной заслонкой предпочтительнее, чем краном (он может закисать или заклинивать).

Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и — через перекрываемые заслонками дефлекторы — к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара — на уровне коленей, другая — у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна, только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения — 14 А.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) — на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя — можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

Детали отопителя (ВАЗ 2110 2111 2112): 1 — электропневматический клапан; 2 — передний корпус воздухозаборника отопителя; 3 — водоотражательный щиток воздухозаборника; 4 — клапан управления заслонкой рециркуляции; 5 — заслонка рециркуляции воздухозаборника; 6 — задний корпус воздухозаборника отопителя; 7 — заслонка канала отопителя; 8 — заслонка управления отопителем; 9 — радиатор; 10 — кожух радиатора отопителя; 11 — штуцер пароотводящего шланга; 12 — штуцер подводящего шланга; 13 — штуцер отводящего шланга; 14 — электродвигатель отопителя с вентилятором; 15 — корпус электродвигателя; 16 — опорная площадка рычага привода заслонки управления отопителем; 17- рычаг привода заслонки управления отопителем; 18 — микромоторедуктор привода заслонки; 19 — резистор; 20 — крышка кожуха отопителя.

Радиатор отопителя (печки) установлен под панелью приборов горизонтально, в пластмассовом кожухе, и состоит из двух пластмассовых бачков (левый — с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок, через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор.

В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости через радиатор печки, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы при пуске (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана.

Управление отопителем осуществляется по командам от электронного блока управления.

Распиновка блока управления печкой ВАЗ 2110 европанель. Устройство и схема отопителя (печки) ВАЗ-2110, 2111 и 2112

Наступает зима, и как бы не была популярна поговорка готов сани летом, мы начинаем приводить отопитель в порядок только ближе к зиме. В этом нам и поможет эта маленькая вырезка из мурзилки, которая расскажетнам как устроена печка в десятом семействе ВАЗ. Представляем вашему вниманию схему устройства воздуховодов печки и детали управления отопителем ВАЗ-2110

1 – воздуховоды обогрева задней части салона
2 – облицовка тоннеля пола
3 – воздуховоды обогрева ног
4 – центральные сопла вентиляции салона
5 – боковые сопла вентиляции салона
6 – сопла обогрева стекол передних дверей

7 – рычаг управления системой отопления салона
8 – корпус воздухораспределителя
9 – заслонка обогрева ног
10 – заслонка обогрева ветрового стекла
11 – отопитель

А вот схема деталей печки ВАЗ-2110, устройство заслонок, клапана и т.д.:

1 – электропневматический клапан
2 – передний корпус воздухозаборника отопителя
3 – водоотражательный щиток воздухозаборника
4 – клапан управления заслонкой рециркуляции
5 – заслонка рециркуляции воздухозаборника
6 – задний корпус воздухозаборника отопителя
7 – заслонка канала отопителя
8 – заслонка управления отопителем
9 – радиатор
10 – кожух радиатора отопителя

11 – штуцер пароотводящего шланга
12 – штуцер подводящего шланга
13 – штуцер отводящего шланга
14 – электродвигатель отопителя с вентилятором
15 – корпус электродвигателя
16 – опорная площадка рычага привода заслонки управления отопителем
17 – рычаг привода заслонки управления отопителем
18 – микромоторедуктор привода заслонки
19 – резистор
20 – крышка кожуха отопителя

Отметим, что в отопителе ВАЗ-2110 предусмотрена система рециркуляции воздуха, то есть воздух не забирается с улицы, а просто циркулирует внутри салона. Плюсы рециркуляции — в салон не поступает пыль, запахи с улицы и т.д. Минусы — запотевание стекол, воздух в салоне не обновляется. При включенной системе рециркуляции поток воздуха при движении не попадает самотеком в салон, поэтому моторчик печки должен быть включен. Электродвигатель в десяточной печке по сути не ремонтопригоден, его рекомендуют менять в случае любых неисправностей. Отопителем управляет электронный блок управления. Краник, перекрывающий поступление охлаждающей жидкости в радиатор отопителя в ВАЗ-2110 отсутствует, не предусмотрен конструкцией. То есть радиатор всегда находится во включенном состоянии.

Как перекрыть кран печки ВАЗ 2110. Система отопления Лады «десятого поколения»: все, что нужно знать автовладельцу

С необходимостью отопления салона владельцы автомобилей, в том числе отечественного производства, сталкиваются в зимнее время года. Если печка на автомобиле Ваз 2110 перестает функционировать, это значительно сказывается на уровне комфорта при передвижении. Подробнее об устройстве, принципе работы, а также ремонте агрегата вы сможете узнать из этой статьи.

Устройство отопительной системы на «десятке»

Где находится блок управления отопителем ВАЗ, кран отопителя, микромоторедуктор и прочие элементы конструкции старого и нового образца, как включить и отключить печку? Для начала давайте поговорим об устройстве. Как показывает практика, владельцы «десяток» обычно ремонтируют отопительные системы и прочие неработоспособные узлы авто своими силами.

Поэтому сначала нужно рассмотреть устройство печки, ниже приведены описание основных элементов систем старого и нового образца:

1. Печка ВАЗ 2110 управляется с помощью электромотора. На последнем устанавливается вентилятор печки ВАЗ 2110. Эти компоненты предназначены для нагнетания горячего воздушного потока в салоне авто.
2. Следующим элементом схемы является радиатор, на котором, в принципе, основана вся работа отопительной системы. Без него функционирование агрегата будет невозможным. Следует отметить, что кран печки на варианта нового образца отсутствует — он был демонтирован для того, что предотвратить возможные утечки, которые часто случались на старых системах. Кроме того, удаление крана позволило более быстро и эффективно прогревать салон. Тем не менее, многие владельцы «десяток» сегодня не согласны с таким инженерным решением. Поэтому часто, когда производится тюнинг и доработка печки ВАЗ 2110 своими руками, «вазоводы» устанавливают обратно кран на свой автомобиль.
3. Печка на ВАЗ оборудуется тремя заслонками. Одна из них отвечает за рециркуляцию воздухозаборника, вторая обеспечивает открытие и закрытие отопительного канала, а третья необходима для управления системой.
4. Дополнительный резистор отопителя ВАЗ 2110 (сопротивление) по сути представляет собой регулятор, отвечающий за изменение скорости обдува салона авто воздушным потоком.
