Как открыть заслонку печки ВАЗ-2110 вручную. Проверка работоспособности
Как открыть заслонку печки ВАЗ-2110 вручную. Проверка работоспособности
Если вы не хотите тратить огромные деньги на ремонт и замену устройства, нужно для начала проверить, потребуются ли подобные манипуляции. Для этого сместившуюся заслонку можно попробовать вернуть на свое законное место.
Тяги
Для этого:
- Включите зажигание;
- Переключайте регулятор в различные положения;
- Вручную двигайте заслонкой;
- Так ее можно вернуть в исходное положение.
Разумеется, сперва предстоит демонтировать дефлектор, чтобы получить доступ к заслонке. Если подобный метод сработает, заслонка сможет вновь работать, как и прежде, а значит, на регулятор она будет реагировать.
Но полноценной мерой восстановления функциональности заслонки это считать нельзя, поскольку если гнездо уже расшатано, дальше нормально работать узел не сможет. Сначала вы раз за разом будете применять полумеры, описанные выше, но со временем все равно придется заменить заслонку печки на ВАЗ 2110.
Обратите внимание на то, при каких условиях можно управлять заслонкой. Если это происходит лишь ручным способом при включенном зажигании и повернутом в крайнее положение регуляторе, тогда причина поломки кроется в микромоторедукторе. Другие подозреваемые — микровентилятор с датчиком температуры и блок управления.
Если любой из указанных узлов перестал нормально работать или полностью вышел из строя, тогда заслона печки не будет работать на ВАЗ 2110. Требуется только ее замена. Игнорирование проблемы приведет к еще большим затратам на ремонт в будущем.
Предохранитель заслонки печки ВАЗ-2110. Расположение блока предохранителей
F-18 отвечает за работу прикуривателя и лампы подсветки вещевого ящика.
Получите доступ к монтажному блоку ВАЗ-2110. Для этого жмем на кнопку под рукояткой гидрокорректора фар. Внутри открывшейся под рулевой колонкой полости и находится монтажный блок.
В зависимости от модификации в автомобиль ВАЗ-2110 устанавливалось три вида монтажных блоков. Расположение предохранителей на ВАЗ-2110 для карбюратора и инжектора различается.
В зависимости от конструкции монтажного блока, предохранитель вентилятора печки ВАЗ-2110 занимает одну из двух возможных позиций (в верхнем ряду пятый слева или в нижнем ряду третий справа), однако на электрической схеме всегда обозначает как F18.

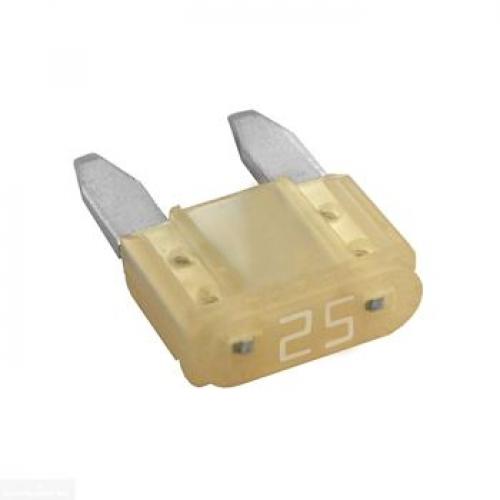

Предохранитель в 25 Ампер отвечает за работу печки
Смотрим на установленные реле. Если их семь, то предохранитель на печку находится в верхнем ряду пятым слева. Реле отопителя ВАЗ-2110 в этом случае расположено в нижнем ряду: второй слева по счету блок. Обозначается на электрической схеме как К6. Это обозначение, независимо от конструкции монтажного блока, всегда одинаково.
Здесь стоит сделать оговорку, что как такового реле вентилятора отопителя на модели 2110 технически нет. Это по документации «дополнительное реле», которое служит для разгрузки замка зажигания. Пропускать большие токи напрямую через контактную группу нельзя. На это реле, помимо отопителя, завязано еще несколько потребителей электроэнергии, которые включаются после поворота ключа в замке.
На монтажных блоках, у которых предусмотрена установка 8 реле (это блоки предохранителей ВАЗ-2110 для инжекторных моделей, хотя восьмое реле нужно исключительно для работы противотуманных фар) предохранитель отопителя находится в нижнем ряду на третьей справа позиции. Реле печки может быть расположено в нижнем ряду на двух позициях: либо посередине, либо первым справа.
Не открывается заслонка печки ВАЗ-2110. Замена заслонки печки ВАЗ-2110
Осуществление замены заслонки отопителя не отличается значительными трудностями, однако, требует от исполнителя предельной внимательности. Для того чтобы добраться до задвижки, надо осуществить полный демонтаж печки. Основная часть работ по снятию печки будет производиться в моторном отсеке транспортного средства. Прежде чем заняться непосредственно разборкой печки, важно изначально отключить аккумулятор и слить охлаждающую жидкость с системы отопления. После этого производится демонтаж наладки лобового стекла, звукоизоляционного материала, вентилятора печки. Дальше надо отсоединить хомут крепления вакуумного шланга.
Следующий шаг — снятие фронтальной части корпуса отопителя . Работа отличается значительными сложностями, потому для упрощения снятия корпуса печки можно произвести дополнительно демонтаж панели приборов и с внутренней стороны салона открутить крепежи, на которых держится печка. После этого можно со стороны моторного отсека приподнять печку, снять скобы и винты крепления передней части отопителя. Только исполнив этот объём работ, передняя часть печки может быть демонтирована без затруднений.
Дальше необходимо отсоединить все шланги и патрубки, которые подходят к радиатору. После этого производится демонтаж заднего кожуха отопителя и радиатора. Только после произведённых манипуляций откроется доступ к заслонке. На этом подготовительный этап работ можно считать завершённым. После этого необходимо приступить непосредственно к замене заслонки печки ВАЗ-2110 новой деталью.
Ремонт и замена заслонки автомобиля ВАЗ-2110
Демонтаж испорченной детали и установка новой не отличается значительными сложностями. Единственный вопрос, который может возникать при демонтаже, как снять тягу заслонки отопителя ВАЗ-2110. Она хоть и пластиковая, однако, чрезвычайно плотно сидит на валу. Для её демонтажа понадобится две отвёртки. Тонкой отвёрткой необходимо приподнять рычаг крепления, второй отвёрткой разжимаются пластиковые выступы тяги. После отсоединения тяги верхняя задвижка самостоятельно опустится вниз, так как её больше ничего не будет держать.
При установке новой детали необходимо обратить внимание на вилку, расположенную на оси задвижки. Её важно закрепить таким образом, чтобы она вошла в зацепление с рычагом. При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении. В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов.
При установке новой детали некоторые водителя параллельно производят доработку тяг заслонок печки. Конструкция тяг имеет некоторые недостатки. При переключении рычага управления заслонками можно увидеть, что в любой позиции рычага поток воздуха в сторону ног водителя перекрыт либо первой, либо второй заслонкой. Для улучшения распределения потоков воздуха потребуется укорачивание регулируемой тяги на три деления. С этой целью надо отрезать выдвигающийся наконечник тяги. Такая несложная доработка поможет стать заслонке в требуемую позицию, что благоприятно отразится на распределении воздуха. Поток тёплого воздуха будет равномерно поступать к ногам водителя, боковым стёклам автомобиля и с центрального дефлектора.
После этого производится установка всех снятых деталей в обратном порядке, заливается охлаждающая жидкость. Внимательно необходимо отнестись к подсоединению патрубков и шлангов. Только герметичные соединения будут гарантировать качественное функционирование отопительной системы. После этого можно проверять работу заслонок и всей отопительной системы .
Где находится заслонка печки ВАЗ-2110. Причины поломки или неправильной работы печки
Часто неисправности печки возникают вследствие того, что в системе охлаждения недостает определенного количества охлаждающей жидкости. Что же сделать в данном случае?
Нужно:
- проверить уровень антифриза или тосола в бочке;
- проверить уровень засоренности всей системы.
Другая причина, из которой отопитель может работать плохо, является «больной» радиатор. Чтобы распознать это, следует:
- убедиться, что радиатор автомобиля горячий;
- тщательно проверить работу воздушной пробки.
Устранение неисправности печки, связанной с неправильной работой радиатора исправляется так:
- автомобиль передними колесами заезжает на какую-либо возвышенность;
- включается двигатель, и водитель держит его на средних оборотах несколько минут;
- печка должна заработать, если нет, значит нужно проверить радиатор на протекание и заменить его.
И наконец, третья причина, которая возникает чаще всего и мешает печке нормально работать, это либо деформация заслонки отопителя, либо ее неправильная работа. Если причина заключается в сильной деформации, то поможет только замена заслонки отопителя ваз 2110. Но существует еще один, использованный на практике метод, который заставляет отопитель гнать горячий воздух, если заслонка отопителя ваз 2110 не слишком сильно деформирована.
Для этого нужно:
- найти микроредуктор отопителя (смотрите фото выше) и провода, выходящие из элекромотора;
- извлечь САУО контроллер из торпеды;
контроллер САУО
- в контроллере САУО, после вытягивания из торпеды видны две фишки (одна управляет вентилятором отопителя, другая считывает показания специального датчика и по ней идет подсветка переключателей);
- в фишке, считывающей показания датчика, находим два вот этих провода, идущие на микромоторедуктор;

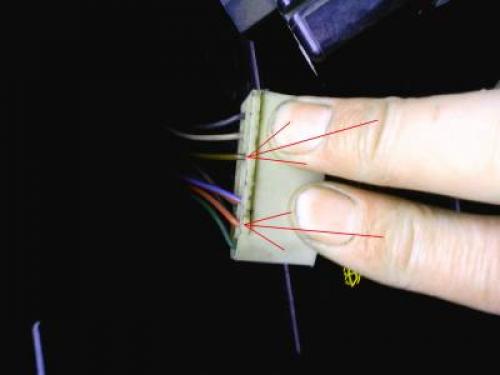

провода в специальном датчике отопительной системы Ваз 2110
- отключаем фишку от контроллера;
- подсоединяем провода напрямую от аккумулятора (дело в том, что контроллер не всегда способен выдать нужную силу тока в 12 V и чтобы сорвать заслонку с места необходимо несколько раз поменять полярность, то есть плюс и минус местами);
- пробуем несколько раз сорвать с места заслонку, меняя полярности, пока не загудит длительно микромоторедуктор (это означает, что заслонка начала открываться и закрываться);
- вдеваем фишку обратно;
- устанавливаем регулятор температуры на оптимальную величину;
- вставляем контроллер отопителя в свое место и до прихода теплого сезона не трогаем регулятор температуры;
- после наступления весны заслонку можно заменить, разобрав отопитель.
