Печка ВАЗ 2110 пожалуй самый проблемный и капризный механизм, во всей конструкции автомобиля. Без печки или неисправного радиатора отопителя салона на ВАЗ 2110 не обойтись, учитывая наш холодный климат.

Если летом неработающая печка может вас и не беспокоить, то с наступлением холодного времени года часто выясняется, что печка на ВАЗ-2110 дует холодным воздухом. Сегодня постараемся очень подробно рассказать о устройстве, ремонте и замене отопителя на “десятке”. Текст для наглядности дополним фотографиями и

Сразу скажем, что конструкция системы отопления на “десятке” принципиально отличается от того, что было на старых моделях ВАЗ. Самая главная особенность и отличие отопителя салона, это то что радиатор печки ВАЗ 2110 и его вентилятор находится не в салоне, а в моторном отсеке.

У такой конструкции есть свои преимущества, например для замены радиатора отопителя или вентилятора печки не нужно полностью разбирать переднюю панель (торпедо).

Еще одно важное отличие, это электронное управление климатическими процессами в салоне. Для этого на ВАЗ 2110 установлена так называемая система автоматического управления отопителем (САУО). Фотография блока САУО далее.

Кстати, блок САУО на “десятках” разного года выпуска различается. С 1996 года производилось 4 типа контроллера САУО. Стоит это учитывать при покупке блока в качестве запасной части. Именно этот прибор и управляет температурой в салоне и работой вентилятора. Возможна установка температуры от 16 до 28 градусов.

Но как же работает этот чудо прибор? На потолке салона “десятки” стоит температурный датчик или потолочный датчик воздуха со встроенным (очень небольшим) вентилятором, для циркуляции воздуха.

Именно этот датчик и отправляет сведения о реальной температуре в салоне, а блок САУО дает команду микро моторедуктору (ММР), он в свою очередь открывает или закрывает основную заслонку, которая отвечает за доступ горячего воздуха в салон.

При изменении температуры в салоне, потолочный датчик дает новый сигнал, срабатывает микро моторедуктор поворачивая заслонку, закрывая или открывая доступ горячего воздуха в салон. Таким образом автоматически поддерживается заданный температурный режим. Далее фотография схемы воздуховодов отопителя ВАЗ 2110 .

Ваз 2110 печка дует холодным, почему?

Многие владельцы “десяток” жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса.

Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух.

Устройство печки ВАЗ-2110 нового образца. Устройство

Прежде всего, следует знать само устройство системы отопления, чтобы четко понимать, что и как ремонтировать, ведь для ВАЗ 2110 перебои работы отопителя – явление типичное, и время от времени требующее вмешательства надежных рук – будь то водитель или работник СТО.

Итак, система отопления состоит из:
1. Собственно блок отопителя, который обеспечивает обогрев салона. Его представляют (по важности деталей):

• Электродвигатель, на котором также закреплен вентилятор, для нагнетания горячего воздуха;
• Радиатор, без которого вся система не работает. Причем, в отличие от старого отопителя, радиатор печки ВАЗ 2110 нового образца не имеет крана, перекрывающего поток тосола (антифриза) через радиатор. Таким образом, он всегда (хоть зимой, хоть летом) нагрет. Сделано это якобы для того, чтобы устранить протекания, которые часто наблюдались через этот кран, а также – чтобы максимально быстро при потребности нагревать салон. Летом приточная вентиляция идет мимо радиатора, но все же некоторые владельцы ВАЗ 2110, производя ремонт печки, добавляют в систему этот кран;
• Заслонки, которых три. Одна отвечает за рециркуляцию воздухозаборника, вторая открывает/закрывает канал отопителя, третья, самая важная для салона – управления отопителем;
• Резистор, который регулирует скорость обдува.

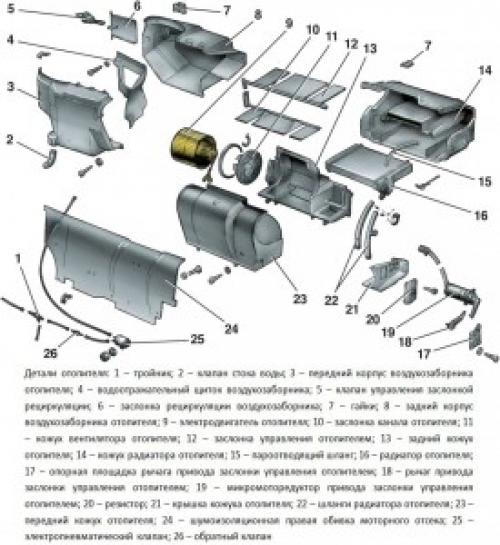

Детали отопителя ВАЗ 2110

Все детали упакованы в блок с дополнительными клапанами, щитками, штуцерами. Все это устройство одето в корпус и находится под капотом ближе к панели приборов.

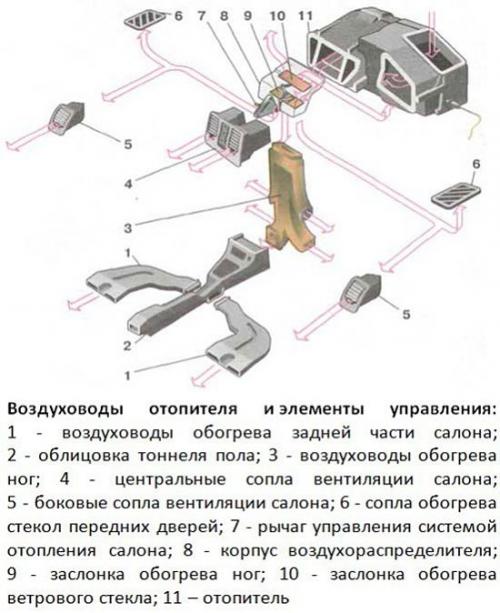

2. Следующий блок представляют воздуховоды ВАЗ 2110. Они отходят непосредственно от печки и обеспечивают:

• Вентиляцию салона через центральные сопла;
• Воздухораспределитель работает на подачу тепла (или обычного воздуха для вентиляции);
• Два воздуховода направлены на заднюю часть салона;
• Есть целая система из пяти сопел для обогрева ног;
• Два боковых воздуховода обеспечивают обогрев боковых стекол и частично салона, обеспечивая лучшее отопление;
• Два сопла для вентиляции.

Принцип работы отопителя

Таков, вкратце, принцип распределения горячего или холодного воздуха внутри ВАЗ 2110.

3. Блок электронного управления печки работает из салона. В него включены:

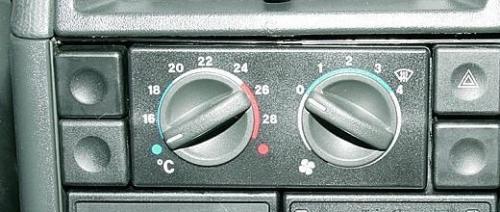

• Ручка контроллера. Это устройство позволяет задавать температуру в салоне, которую должен выдавать блок печки. Включается путем поворота ручки и выставляет температуру от воздуха, температура которого будет соответствовать той, что за бортом, до 30°С. Чаще всего эту деталь называют контролером САУО (системы автоуправления отопителя);
• Датчик температуры отвечает за включение печки, когда температура в салоне снижается на 2 градуса против заданной. У датчика есть микровентилятор, и если ручка управления находится в положении А, тогда включается микромоторчик в блоке печки, и начинает работать заслонка, обеспечивающая правильное отопление. Поэтому обычно прежде, чем начинать ремонт системы отопления, проверяется работа этого датчика. Он расположен рядом с лампочкой отопления на потолке ВАЗ 2110. Поскольку ремонт его не предусмотрен, то в случае поломки это устройство следует сразу же заменить.

Доработка обдува ног ВАЗ-2110. Неисправность отопителя

Воздух через салонный фильтр забирается с улицы вращающимися лопастями электромотора отопителя. Через систему заслонок воздух распределяется по воздуховодам и через дефлекторы и нерегулируемые решетки подается в салон.

Воздух, как и любая газообразная среда, стремится пройти по пути с наименьшим сопротивлением. Поэтому логично, что потоки воздуха сначала выходят из центрального и бокового дефлекторов. В последнюю очередь обдуваются ноги водителя и пассажиров. Конструктивно воздуховоды на центральный дефлектор и верхние боковые точки обдува имеют большее сечение, и воздуху по ним пройти значительно легче.

Изначально нужно убедиться, что забору воздуха из атмосферы ничего не мешает. Ведь если воздух будет поступать в недостаточном объеме, то его не будет хватать на подачу ко всем точкам обдува с той интенсивностью, которую рассчитали на этапе проектирования авто.

Проверяем состояние салонного фильтра. Для этого снимаем дворники и жабо. Салонный фильтр находится справа по ходу движения авто под лобовым стеклом. Он закрыт пластиковым кожухом, который крепится четырьмя саморезами. Откручиваем саморезы и извлекаем салонный фильтр. Запускаем двигатель, прогреваем его до рабочей температуры и проверяем работу печки . Если ситуация улучшилась – меняем салонный фильтр и закрываем вопрос.

Вторая распространенная причина – это забитый радиатор отопителя. В этом случае обогрев салона будет слабый, потому что теплый воздух плохо выходит из всех дефлекторов, а не только в ноги. Но дело в том, что при длительной езде первыми начинают промерзать ноги, поэтому и создается впечатление, что проблема в этой части обдува.

Диагностируется эта неисправность просто. Находим два патрубка подвода антифриза к радиатору отопителя (резиновые шланги с левой стороны по ходу движения авто). На прогретом двигателе аккуратно прикасаемся поочередно к двум патрубкам при работающей на полную мощность печке. Разница в температуре патрубков должна быть минимальной. Если один патрубок горячий, а второй холодный или еле теплый – промываем или меняем радиатор отопителя.

Система отопления ВАЗ-2110 старого образца. Схема и устройство отопительной системы в ВАЗ-2110

Непосредственно отопительный блок представлен несколькими компонентами:

1. Электрический мотор. На нем зафиксировано вентилирующее устройство, предназначенное для нагнетания горячего воздушного потока.
2. Радиаторное устройство, выход из строя которого приведет к неработоспособности печки. На системах обогрева старого образца радиаторный узел не оснащается краном, предназначенным для перекрывания потока охлаждающей жидкости через устройство. Поэтому узел практически не протекает, поскольку утечки обычно связаны именно с краником. Отсутствие этого элемента обеспечивает наиболее быстрый прогрев салона машины.
3. Три заслонки. Одна из них предназначена для закрытия и открытия отопительного канала, вторая используется для рециркуляции, а третья необходима для управления обогревателем.
4. Резисторное устройство предназначено для регулировки скорости обдува.

Составляющие элементы системы обогрева

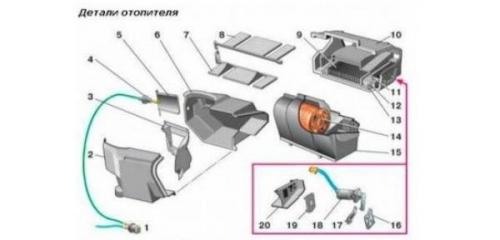

Основные детали системы обогрева салона автомобиля ВАЗ 2110:

• 1 — электропневматическое клапанное устройство;
• 2 — лицевой корпус воздухозаборника обогревательного узла;
• 3 — водоотражательное устройство, представленное в виде щитка заборника воздуха;
• 4 — клапанное устройство для управления заслонкой системы рециркуляции воздушного потока;
• 5 — заслонка системы рециркуляции;
• 6 — задняя часть корпуса воздухозаборника отопительного узла;
• 7 — заслонка отопительного канала;
• 8 — заслонка системы управления отопительным узлом;
• 9 — радиаторный узел;
• 10 — защитный пластиковый кожух радиаторного устройства;
• 11 — втулка, установленная в пароотводящем патрубке;
• 12 — втулка подводящей магистрали отопительного узла;
• 13 — втулка отводящего патрубка;
• 14 — электрический моторчик отопительной системы;
• 15 — корпус электрического мотора;
• 16 — опорная поверхность приводного рычага заслонки, использующейся для управления печкой;
• 17 — приводная ручка управления заслонкой обогревательной системы;
• 18 — моторедуктор приводного устройства, представленный в небольших размерах;
• 19 — резисторный элемент;
• 20 — защитная крышка облицовки отопительного узла.

Что сделать, чтобы печка жарила ВАЗ-2110. Не регулируется температура в салоне ВАЗ-2110

Иногда бывают ситуации, когда отопитель не поддаётся регулировке. Независимо от положения регулятора температуры на панели управления, печка либо дует холодным воздухом, либо вырабатывает только горячий поток. Такой дискомфорт может быть вызван неправильной работой датчика температуры или отказом заслонки печки .

Проверить работу датчика можно повернув несколько раз регулятор температуры в крайнее максимальное положение. Если ситуация не изменилась, тогда необходимо заменить датчик, который находится на потолке автомобиля, рядом с плафоном.

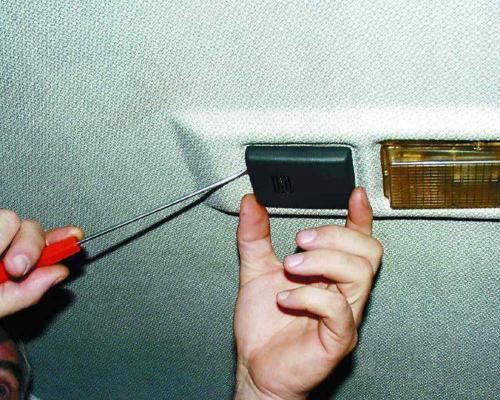

Датчик температуры в салоне автомобиля ВАЗ-2110

Иногда не греет печка ВАЗ-2110 или работает только на максимальных оборотах по причине отказа заслонки отопителя. В этом случае необходимо со стороны моторного отсека снять дефлекторы, отогнуть крепёжные усики и добраться до задвижки. Зачастую заслонку заклинивает в одном положении, и она не реагирует на регулятор внутри салона. Тогда надо попробовать пошевелить застрявшую деталь. Если она двигается без усилий, значит, проблему надо искать в другом месте.

Причиной неисправности может быть деформация заслонки от высоких температур. Тогда необходимо произвести замену пластиковой задвижки, которой оборудован автомобиль с завода, на более надёжную алюминиевую деталь.

А также виновником неисправности может быть микроредуктор заслонки отопителя. Если он вышел из строя, то отрегулировать температуру в салоне будет невозможно. Проверить это можно, сняв накладку лобового стекла и жабо со стороны моторного отсека. После этого необходимо протестировать перемещение рычага заслонки при переключении режимов отопителя в салоне. Если рычаг заслонки перемещается, тогда микроредуктор исправный. В ином случае его необходимо заменить.

Если не работает печка ВАЗ-2110 ни на одном режиме, кроме максимального, тогда причиной поломки может быть выход из строя резистора отопителя. Поломка резистора может быть через перенапряжения в сети. Резистор находится с правой стороны от печки. Для его замены или диагностики необходимо демонтировать накладку лобового стекла и вакуумный усилитель. После этого с помощью омметра проверяется сопротивление на спиралях, которые отвечают за преобразование тока в нужное напряжение для правильной работы системы отопления. Если показатели отличаются от нормы, тогда необходимо произвести замену изделия новым резистором.

А также проблема может быть в отсоединении предохранителя, который находится на плате резистора. В этом случае можно путём пайки устранить неисправность, однако, предварительно надо найти причину перегорания предохранителя. Она может быть в окисленных контактах или плохой изоляции проводки. Изначально надо диагностировать все элементы электрической цепи отопителя с помощью тестера, найти слабое звено и устранить неисправность. Некачественная работа электрических элементов отопителя может стать причиной короткого замыкания или возгорания.

Иногда бывают ситуации, когда отопитель не поддаётся регулировке. Независимо от положения регулятора температуры на панели управления, печка либо дует холодным воздухом, либо вырабатывает только горячий поток. Такой дискомфорт может быть вызван неправильной работой датчика температуры или отказом заслонки печки.

Проверка работы датчика

Проверить работу датчика можно повернув несколько раз регулятор температуры в крайнее максимальное положение. Если ситуация не изменилась, тогда необходимо заменить датчик, который находится на потолке автомобиля, рядом с плафоном.

Заслонка отопителя

Иногда не греет печка ВАЗ-2110 или работает только на максимальных оборотах по причине отказа заслонки отопителя. В этом случае необходимо со стороны моторного отсека снять дефлекторы, отогнуть крепёжные усики и добраться до задвижки. Зачастую заслонку заклинивает в одном положении, и она не реагирует на регулятор внутри салона.

Если заслонка застряла, необходимо попытаться пошевелить застрявшую деталь. Если она движется без усилий, значит, проблема находится в другом месте.

Замена заслонки

Причина неисправности может быть деформацией заслонки от высоких температур. Тогда необходимо произвести замену пластиковой задвижки, которой оборудован автомобиль с завода, на более надёжную алюминиевую деталь.

Микроредуктор заслонки

А также виновником неисправности может быть микроредуктор заслонки отопителя. Если он вышел из строя, то отрегулировать температуру в салоне будет невозможно.

Проверить это можно, сняв накладку лобового стекла и жабо со стороны моторного отсека. После этого необходимо протестировать перемещение рычага заслонки при переключении режимов отопителя в салоне.

Если рычаг заслонки перемещается, тогда микроредуктор исправный. В ином случае его необходимо заменить.
