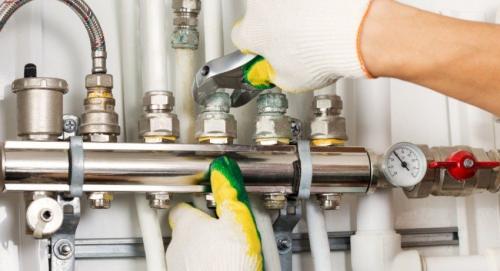

Полипропиленом (ПП или РР) называют его термопластичный полимер, полученный методом полимеризации в присутствии комплексных металлосодержащих катализаторов. В обычном виде материал представляет собой гранулы или порошок белого цвета, иногда окрашенный.

По структуре молекулярной решетки различают изотактический, синдиотактический и атактический пропилены, отличающиеся друг от друга своими физическими и химическими характеристиками.

Атактический тип PPH имеет каучукообразную структуру, относительно низкую плотность около 850 кг/м³при температурном пороге плавления в 80 °С, что делает его неприемлемым для производства труб.

Полипропиленовые РР-трубы изготавливают на основе полипропилена с изотактической кристаллической решеткой (PPR), обладающего высокой упругостью и стойкостью к агрессивным химическим реагентам. Его плотность в чистом виде составляет 910 кг/м³при температуре плавления 165 —170 °C.

Прочие эксплуатационные и технические характеристики PPR полипропилена:

• Коэффициент теплопроводности ПП — 0,24 Вт/м ·°С, в армированных алюминием трубах он почти в 2 раза выше и составляет 0,45 Вт/м·°С.
• Материал относят к термопластам, то есть изменяющим свои линейные размеры пропорционально температуре окружающей среды.
• Коэффициент линейного расширения ПП довольно высок, при нагревании до 60 °С РР-труба способна увеличится в линейных размерах на 7 — 9% от всей длины.

Кстати, возможно будет интересно, как происходит компенсация линейного расширения полипропиленовых труб

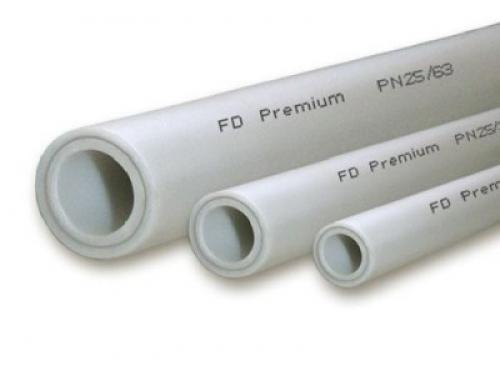

Рис. 2 Особенности структуры и правила монтажа армированных РР-труб FD Premium

• Температурой технического плавления полипропилена считают показатель в 260 °С — именно при этом значении производится его пайка электрическими утюгами.
• Срок службы труб из ПП в условиях эксплуатации с номинальными температурными и напорными параметрами среды составляет не менее 50 лет. В сетях холодного водоснабжения при температуре теплового носителя не более 20 °С РР-труба может эксплуатироваться 100 лет.
• ПП обладает низким гидравлическим сопротивлением, не подвержен коррозии, гниению, грибковому заражению.
• Трубы отопления из полипропилена соединяют между собой и арматурой методом пайки. Благодаря взаимной диффузии при проведении паяльных работ стык получается прочным и мало в чем уступающим цельной оболочке. Это позволяет без опасений последующего повреждения прятать РР-трубопровод в штробах стен и под стяжкой.
• Стоимость ПП намного ниже всех металлических труб и соотносима с аналогами из других термопластиков.
• Можно отметить, по финансовым затратам монтаж РР-трубопровода является наиболее бюджетным, цена одного погонного метра материала отсчитывается с 50 руб. Для стыковки отрезков друг с другом и присоединения к водонагревательным приборам и оборудованию не требуются дорогостоящие фитинги в отличие от укладки сшитого РЕХ, термостойкого PE-RT полиэтилена и металлопластика PEX-AL-PEX.
• К главным недостаткам ПП относят его низкую устойчивость к солнечному излучению и высокие коэффициенты линейного расширения, кислородопроницаемости.

Разводка отопления в частном доме своими руками. Однотрубная система обогрева

В доме устанавливается только одна линия магистрали под полом или над ним с последовательным подключением батарей. В таком отопительном контуре нет распределения на подающую трубу и обратную.

По периметру одноэтажного здания монтируется всего одна труба круглого сечения диаметром не меньше 32 мм, которую условно делят пополам. Отходящую от теплогенератора половину называют подачей, а вторую часть магистрали — обраткой. С помощью сварной или бесшовной трубы малого диаметра в закольцовку монтируют радиаторы/конвекторы.

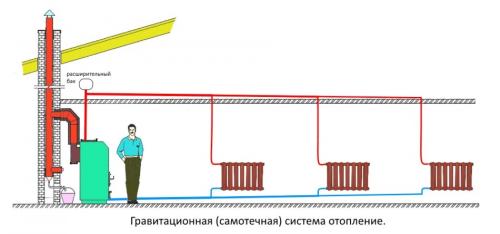

Организация отопительной системы с естественной циркуляцией подразумевает установку подающего трубопровода с уклоном 4-5 мм через каждые 2 м

Однотрубная схема включает следующие функциональные элементы:

• источник теплоснабжения (котёл);
• радиаторы отопления;
• расширительный резервуар;
• элементы разводки труб.

Нагретая жидкость поступает поочередно в радиаторы отопления, каждый раз отдавая часть своего тепла. После этого уже охлажденной возвращается в котел для следующего цикла подогрева. В каждой батареи теряется тепло и последний элемент в цепочке остается самым холодным в сравнении с другими.

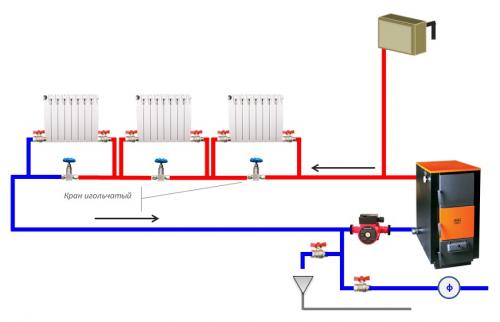

Есть несколько способов, которые позволяют оптимизировать работу однотрубной системы. Можно дополнительно установить специальные термостатические клапаны для теплообменников, балансировочные вентили с регулируемым гидравлическим сопротивлением или компактные шаровые краны. Подобное оборудование помогает нормализовать подачу тепла к батареям.

Установленные вентили дают возможность регулировать количество поступающего тепла в каждый отдельный радиатор

Другой способ — увеличить количество секций каждого следующего радиатора в отопительном контуре. А также можно установить циркуляционную помпу. Насосное устройство подключают в конце обратки — месте, где рабочая жидкость имеет самые низкие показатели температуры.

Однотрубный вариант отопления отличается простой установкой и введением в эксплуатацию. Теплопотери сводятся к минимуму, поскольку абсолютно все коммуникации расположены внутри жилых комнат частного дома.

Такую схему можно организовать в виде системы с горизонтальной разводкой и принудительным движением теплоносителя или вертикальной сети обогрева с естественным, принудительным или комбинированным перемещением рабочей жидкости.

Также рекомендуем прочесть другой наш материал, где мы подробно рассмотрели однотрубную систему отопления для частного дома.

Горизонтальный способ разводки

Монтаж подающей трубы в горизонтальной плоскости выполняют с нужным уклоном по направлению движения нагретой воды. При этом все батареи по периметру дома должны быть установлены на одном уровне. Для выпуска воздуха из радиаторов используют краны Маевского или автоматические воздухоотводные устройства.

Кран Маевского представляет собой специальное устройство для удаления накопившегося воздуха из батарей. Запорный клапан поворачивают, пока не станет чётко слышно шипение. Когда смесь газов удалится, из крана потечёт вода

Горизонтальная магистраль может быть установлена в самой конструкции пола или смонтирована над ним. Чтобы избежать теплопотерь, во первом случае обязательно нужно утеплить трубы.

Вертикальный вариант разводки

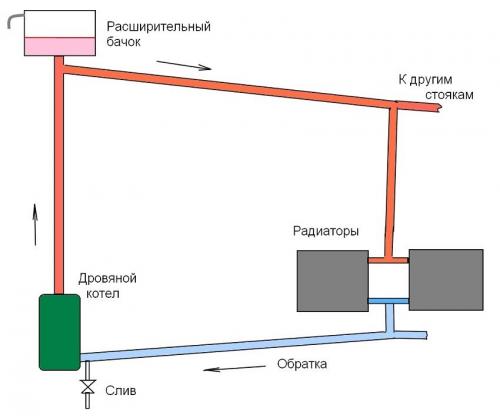

В такой системе транспортировку жидкого теплоносителя обеспечивает естественный режим циркуляции, а потому устанавливать дополнительно насос нет необходимости. Энергонезависимость — главный плюс однотрубной вертикальной системы обогрева дома.

При таком способе разводки рабочая жидкость, нагретая до заданной температуры, перемещается вверх по стояку, после чего по распределительным трубам поступает в батареи. Эффективность функционирования вертикально расположенной однотрубной системы достигается установкой магистрали под уклоном, а также монтажом труб большого диаметра.

Конечно же, массивный трубопровод не украсит интерьер жилых комнат. Но этого очевидного недостатка можно избежать, если установить в системе циркуляционное оборудование.

Полипропилен двухтрубная система отопления. Тупиковые отопительные ветви

Двухтрубная закрытая система плечевого (тупикового) типа монтируется в большинстве загородных коттеджей и нередко применяется в новых многоквартирных домах. Как устроена схема:

1. Радиаторная сеть представляет собой одну или несколько двухтрубных ветвей. Теплоноситель направляется к приборам отопления по одной магистрали, а возвращается по второй.
2. Система работает с избыточным давлением 1—2.5 Бар, циркуляцию обеспечивает насос, установленный возле котла.
3. Расширение воды компенсирует бак мембранного типа, расположенный в котельной. Точка врезки – на трубопроводе перед циркуляционным насосом (если смотреть по течению жидкости).
4. Сброс воздуха из сети происходит через краны Маевского на батареях и автоматический клапан в составе группы безопасности отопительного агрегата. Там же находится манометр и предохранительный клапан.
5. Распространенный вариант разводки – нижняя горизонтальная, когда обе трубы проходят под радиаторами открытым способом.

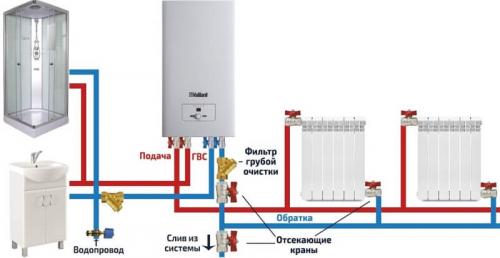

Классическая тупиковая система с нижней разводкой. Но магистрали можно прокладывать и поверху – под потолком первого этажа

Замечание. При необходимости тупиковые магистрали без проблем прокладываются закрытым способом — в бороздах стяжки пола, за подвесными потолками либо внутри стен.

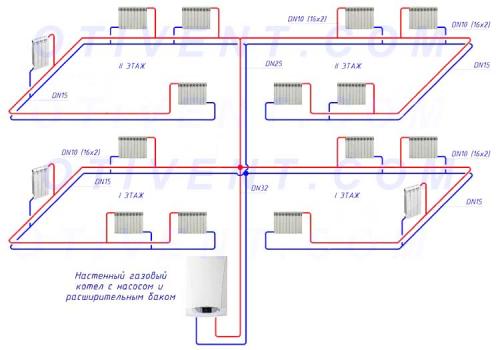

Если необходимо распределить теплоноситель на 2 крыла двухэтажного здания, производится разделение на 4 отдельных ветви (плеча), сходящихся к общему стояку. Примечательно, что протяженность линий и тепловая нагрузка на плечи вовсе не должна быть одинаковой. Количество батарей и трасса прокладки разрабатывается с учетом особенностей конкретного здания.

Ветви с разным числом радиаторов уравновешиваются путем балансировки – ограничения потока регулировочной арматурой. Вентили всегда ставятся на выходах батарей и при нужде – на плечо в целом. Как правильно сбалансировать контуры, читаем на другой странице нашего ресурса.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/kak-sdelat-otoplenie-iz-polipropilena-provisanie-nagretyh-truborovodov

Отопление в частном доме своими руками. Лучшие системы отопления для частного дома

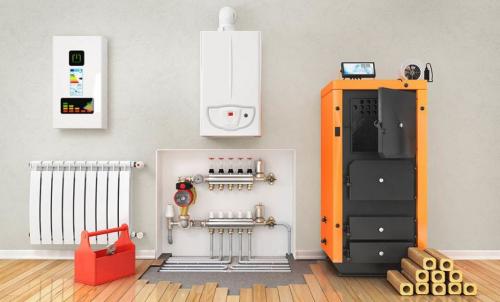

Отопление в частном доме - искусственное поддержание в помещении необходимой температуры, достигаемое благодаря греющему оборудованию, источнику нагрева, теплоносителю. Для обогрева помещения используется жидкая, газообразная среда (вода, воздух, пар, продукты горения топлива, антифриз). В крупных населенных пунктах потребители чаще пользуются магистральным газом, электричеством, жители сел отдают предпочтение твердотопливным вариантам.

Как правильно выбрать систему отопления частного дома

Главным критерием выбора основного способа обогрева частного дома является теплоноситель. Высокую эффективность доказали воздушные, водяные, паровые, электрические, комбинированные варианты. Отличаются системы нагревательными приборами - конвективными, лучистыми, комбинированными. По режиму работы выделяют постоянно работающие, периодические (включая аккумуляционные) системы обогрева. Лучшие источники тепла - уголь, дрова, газ, электричество, брикеты, альтернативные варианты. Выбирая способ отопления частного дома, следует учитывать особенности отдельных вариантов.

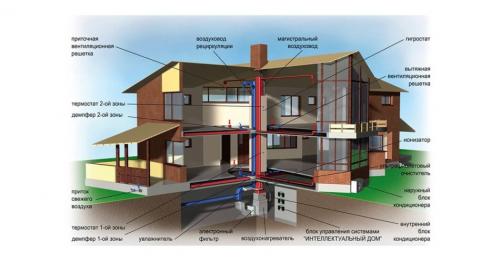

Воздушный тип

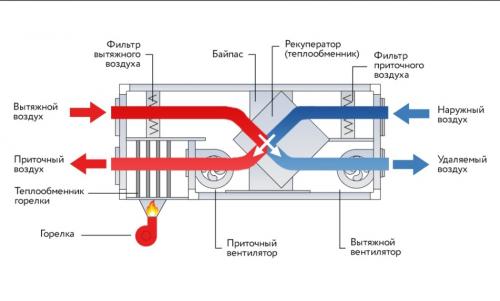

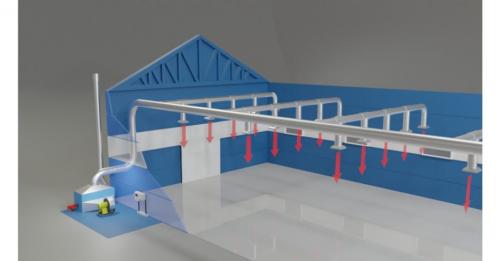

Воздушное отопление подходит для частных домов максимальной площадью 100 м2. Воздух нагревается напрямую от источника тепла (котла, ТЭНа, газовой горелки), оборудованных системой распределения горячих воздушных масс. Воздушное отопление используется в качестве основной или дополнительной системы обогрева частного дома. Удобство, практичность системы гарантирует автоматика, регулирующая температуру, скорость вентиляции.

Средняя стоимость системы воздушного отопления частного дома площадью от 150- 400 м2 составляет 250-650 000 рублей. Комплект оборудования включает электрический нагреватель, фильтр механической очистки воздуха, воздуховоды для вентиляции, подачи нагретого воздуха в комнаты. Расход энергии рассчитывается из соотношения 1 кВт/10 м2.

Водяное отопление частного дома

Вариант отопления классифицируется по присоединению элементов нагревания: однотрубный, двухтрубный, бифилярный (приборы подключены последовательно, теплопередача аналогична двухтрубному варианту). Варианты разводки водяных систем также разнятся: верхние, нижние, вертикальные, горизонтальные.

Главным преимуществом водяного отопления частного дома является достпность, простота монтажа. Для функционирования системы используются газовые, электрические обогреватели, приборы на твердом, жидком горючем. Лучшим вариантом признан газовый котел, подключаемый к общей магистрали, более экономичным решением остается твердотопливная печь. При использовании водяной системы важно предупредить замерзание теплоносителя.

Стоимость оборудования для отопления частного дома площадью 50 м2 - 62 тыс. руб., цена монтажных, проектных работ достигает 56 000 руб.

Паровое отопление частного дома

Выбор паровой системы оправдан небольшой ценой, компактными габаритами, высоким уровнем теплоотдачи, низкой инерционностью. Монтаж парового оборудования - процесс нелегкий, предполагает сложную регуляцию теплоотдачи, повышенный шум. В частных домах используется нечасто.

Минимальная стоимость парового котла - 60 тыс. руб., монтаж - 20 тыс. руб.

Электрическая схема

Электроприборы снискали доверие потребителей благодаря надежности, качеству. Вариант хорошо совмещается с альтернативными системами, является дополнительным при недоступности основного вида. Лучшими приборами электрического обогрева частного дома принято считать конвекторы, камины, котлы, «теплый пол». Первому варианту свойственно неравномерное распределение тепла, камины чаще выполняют декоративные функции, котлы энергозатратны, для монтажа теплого пола следует учитывать расположение мебели.

Оптимальная мощность электроприборов для отопления частного дома площадью 100 м2 - 10 кВт. Стоимость электроконвекторов 1 кВт - 2030 руб., электрокамины обходятся близко 10 тыс. руб., цена котлов на 10 кВт - 6000 руб. Цена теплого пленочного пола стартует от 380 рублей/м2, обустройство системы в помещении площадью 6 м2 обойдется 3600 руб.

Какой диаметр трубы лучше для отопления частного дома. Трубы из полимеров

Полимерные виды труб для отопления частного дома изготавливают из двух видов пластика – пропилена и сшитого полиэтилена. Различить их можно по маркировке:

1. PP-R – полипропиленовая труба на основе рандом-сополимера. При его изготовлении для повышения прочности в полипропилен добавляют метиленовые молекулы. Инертный пластик можно использовать для отопления и ГВС. Подходит для отопительных систем с температурой теплоносителя 95°C, достаточной для обогрева частного дома.
2. PP-RCT – модернизированный термостойкий полимер на основе полипропилена. Специально разработан для горячего водоснабжения, выдерживает нагрев до 110°C.
3. PEX – сшитый полиэтилен. Его отличительная черта – наличие между цепочками полимера поперечных связей, образующих кристаллическую структуру и «сшивающих» материал. Такое строение обеспечивает повышенную прочность, устойчивость к нагреву и повышенному давлению. Минус – более высокая цена по сравнению с полипропиленом.
4. PE-RT – термостаблизированный полиэтилен, структура которого похожа на сплетенные ветки. Обладает гибкостью и эластичностью. Не может долго выдерживать температуру выше 80°C, поэтому применяется в системах теплых полов, где нет такого сильного нагрева.
5. PPR-FR-PPR и PPR-GR-PPR – модели, в которых полимер армирован стекловолокном или алюминием. Этот материал прочнее других видов пластика, выдерживает повышенное давление и нагрев. Еще одно преимущество армированного полимера – кислородонепроницаемость. Стекловолокно и алюминий не пропускают внутрь кислород, вызывающий коррозию металла и воздушные пробки.
6. PVC-C – трубы из хлорированного ПВХ. Традиционный поливинилхлорид выдерживает нагрев только до 55°C, поэтому в для теплокоммуникаций не подходит. Для отопления лучше использовать трубы ПВХ, хлорированные полихлорвинилом – ХПВХ. Они выдерживают температуру до 95 градусов и соединяются без сварки. Пока еще этот материал мало распространен, но вскоре, возможно, он потеснит даже популярный полипропилен.

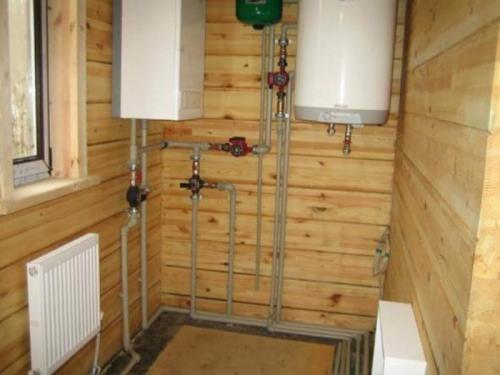

Как сделать отопление из полипропилена в деревянном доме. Выбор материалов

Если вы решили все сделать своими руками, то сначала надо правильно провести выбор материала. Для создания отопления частного дома подойдут армированные трубы из полипропилена, которые рассчитаны на давлении не менее 6 атм. и температуру не меньше 80 градусов.

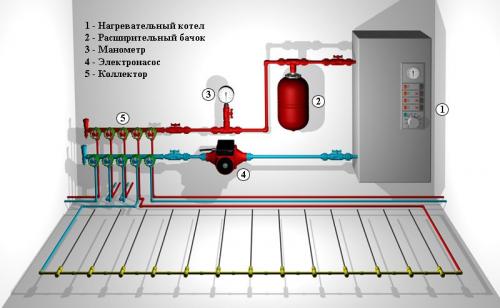

Рис.1 Система отопления

Так как при повышении температуры и давления значительно увеличивается нагрузка на систему отопления, такие материалы лучше не использовать, если в ней предполагается давление более 7 атм., но в частном доме такого давления обычно нет.

Трубы из полипропилена являются идеальным решением для создания схемы отопления в частном доме.

Даже если вдруг вода замерзнет, то это не вызовет разрушения, поэтому такая система может быть установлена и на даче.

Рис.2 Полипропиленовые трубы с внешним армирующим слоем

Трубы из полипропилена, что используются для отопления, обязательно должны иметь армирование, оно может быть внутренним или наружным.

Использование армирования необходимо не для увеличения прочности материала, у полипропилена она и так достаточно высокая, а для компенсации его линейного расширения. Более доступными и дешевыми является материал с вешним алюминиевым армированием.

Для того чтобы сделать правильно соединение, на всю длину контакта трубы и фитингом надо провести ее зачистку от внешнего слоя армирования, но будьте внимательны, так как при этом можно повредить трубу.

Материал с внутренним армирующим слоем лишен указанного недостатка, по остальным показателям они практически ничем не отличаются.

Хотя элементы, имеющие внутреннее армирование, не надо зачищать, необходимо проведение их торцевания, для чего края делают строго перпендикулярным.

Если этого не сделать, то система может дать течь в местах соединения. Под высоким давлением вода может пойти между слоями полипропилена, что вызовет разрушение системы и ее придется менять.

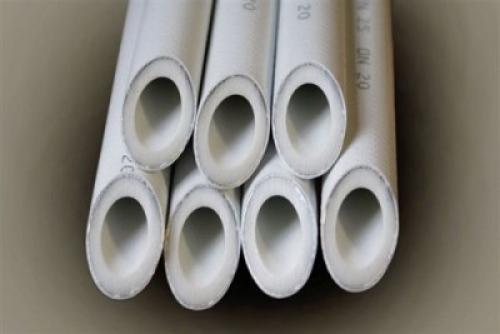

Рис.3 Трубы с внутренним армированием

Есть комбинированные материалы из полипропилена, в которых в качестве наполнителя выступает полиэтилен. Внутренний слой из полиэтилена, потом слой алюминия и слой полипропилена.

Если коэффициент расширения предыдущих элементов при нагревании их до 100 градусов составляет около 5 см на 10 метров, то в этом случае он не больше 1,5 см.

Могут быть конструкции армированные стекловолокном, это обеспечивает более качественное соединение, так как температура плавления полипропилена и стекловолокна приблизительно одинаковые.

Монтаж всех описанных элементов можно выполнять своими руками. Диаметр элементов системы определяют, исходят из схемы системы отопления, для этого есть специальные таблицы, в которых указан диаметр труб, толщина ее стенки и водоемкость.

Лучше, конечно, покупать продукцию известных европейских производителей, так как она более качественная, но сделать систему отепления частного дома можно и из материала более низкого качества.
