Наступает зима, и как бы не была популярна поговорка готов сани летом, мы начинаем приводить отопитель в порядок только ближе к зиме. В этом нам и поможет эта маленькая вырезка из мурзилки, которая расскажетнам как устроена печка в десятом семействе ВАЗ. Представляем вашему вниманию схему устройства воздуховодов печки и детали управления отопителем ВАЗ-2110

1 – воздуховоды обогрева задней части салона
2 – облицовка тоннеля пола
3 – воздуховоды обогрева ног
4 – центральные сопла вентиляции салона
5 – боковые сопла вентиляции салона
6 – сопла обогрева стекол передних дверей

7 – рычаг управления системой отопления салона
8 – корпус воздухораспределителя
9 – заслонка обогрева ног
10 – заслонка обогрева ветрового стекла
11 – отопитель

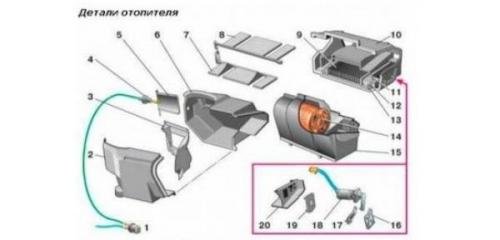

А вот схема деталей печки ВАЗ-2110, устройство заслонок, клапана и т.д.:

1 – электропневматический клапан
2 – передний корпус воздухозаборника отопителя
3 – водоотражательный щиток воздухозаборника
4 – клапан управления заслонкой рециркуляции
5 – заслонка рециркуляции воздухозаборника
6 – задний корпус воздухозаборника отопителя
7 – заслонка канала отопителя
8 – заслонка управления отопителем
9 – радиатор
10 – кожух радиатора отопителя

11 – штуцер пароотводящего шланга
12 – штуцер подводящего шланга
13 – штуцер отводящего шланга
14 – электродвигатель отопителя с вентилятором
15 – корпус электродвигателя
16 – опорная площадка рычага привода заслонки управления отопителем
17 – рычаг привода заслонки управления отопителем
18 – микромоторедуктор привода заслонки
19 – резистор
20 – крышка кожуха отопителя

Отметим, что в отопителе ВАЗ-2110 предусмотрена система рециркуляции воздуха, то есть воздух не забирается с улицы, а просто циркулирует внутри салона. Плюсы рециркуляции — в салон не поступает пыль, запахи с улицы и т.д. Минусы — запотевание стекол, воздух в салоне не обновляется. При включенной системе рециркуляции поток воздуха при движении не попадает самотеком в салон, поэтому моторчик печки должен быть включен. Электродвигатель в десяточной печке по сути не ремонтопригоден, его рекомендуют менять в случае любых неисправностей. Отопителем управляет электронный блок управления. Краник, перекрывающий поступление охлаждающей жидкости в радиатор отопителя в ВАЗ-2110 отсутствует, не предусмотрен конструкцией. То есть радиатор всегда находится во включенном состоянии.

Печка ВАЗ 2112 старого образца. Как произвести замену радиатора печки старого образца авто ВАЗ 2112

Протекание тосола в автомобиле ВАЗ 2112 является причиной, по которой нужно заменить радиатор печки. Определить, почему вытекает тосол без разборки щита двигателя не удается, поэтому лучше сразу установить на ВАЗ 2112 радиатор печки нового образца.
Для автомобилей, выпущенных до 2003 года отопители салона установлены старого образца, после сентября этого же года в машинах монтируются новые устройства. Замена радиатора печки нового образца ВАЗ 2112выполняется с некоторыми различиями от старых конструкций.
Перед установкой нового узла нужно выполнить на ВАЗ 2112 снятие радиатора печки старого образца.
Для этого:

• Сливается тосол. Его можно слить с блока двигателя в емкость или через, установленный под капотом, расширительный бачок.
  Откручивается крышка расширительного бачка, что сбрасывает давление в системе. Затем убирается сливная пробка, предварительно перед этим нужно открутить и убрать в сторону модуль зажигания.

При сливе антифриза через расширительный бачок с печки снимается шланг, затем резиновый патрубок, имеющий Г-образный профиль.

Совет: Если слитый тосол будет чистым его можно, затем залить обратно.

• Снимается расположенный возле жабо резиновый уплотнитель капота или ветровая накладка.
• Откручивается винт фиксации жабо, размещенный под главным тормозным цилиндром .
• Откручиваются четыре винта верхнего крепления с правой стороны жабо.
• Отсоединяются хомуты, удерживающие провода и шланги на жабо.
• От кузова отключаются минусовый провод и плюсовая клемма вентилятора.
• Слева в жабо откручиваются 2 винта, деталь отодвигается слегка вперед.

Совет: Жабо снимать полностью не нужно.

• После выкручивания пяти винтов и удаления двух гаек снимается пластиковая накладка для ветрового стекла.
• Отключается клемма датчика уровня тосола, при ее наличии, и снимается с расширительного бачка шланг для отвода пара.
• Отсоединяется от крепления шланг, используемый для обмывания лобового стекла.
• Вывинчиваются четыре винта, как показано на фото.

Установка винтов фиксации жабо

• Снимаются стеклоочистители, демонтируется накладка ветрового стекла.
• Снимаются вентилятор и зажимы, удерживающие корпус отопителя.
• Откручиваются винты на корпусах передней части вентилятора и салонного фильтра .
• Вместе с вентилятором демонтируется передняя часть корпуса вентилятора печки.

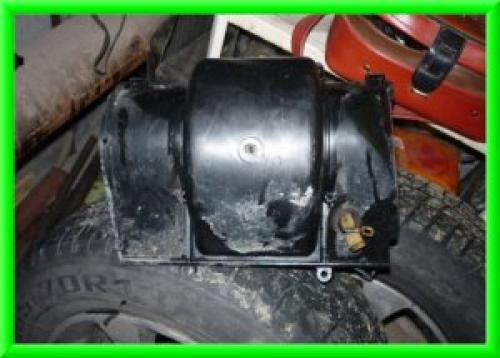

Вентилятор отопителя

• Снимается корпус салонного фильтра.
• Удаляется задняя часть корпуса вентилятора.
• Ослабляются хомуты и извлекаются шланги для подачи тосола и отвода пара.
• Снимется, пришедший в негодность, радиатор отопителя старого образца на автомобиле ВАЗ 2112.
• От грязи и мусора вычищается ниша радиатора, сборка узла с использованием конструкции старого образца выполняется в обратной последовательности.

Совет: При установке пластикового корпуса нужно следить, чтобы в нужный паз попала педаль, не осталось лишних крепежных деталей, все плоскости должны плотно прилегать друг к другу. В противном случае микромоторедуктор не сможет перемещать заслонки печки, а, следовательно, обогрев салона в автомобиле будет затруднен или вообще отсутствовать.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/ustroystvo-pechki-vaz-2112-16-klapanov-2004-g-v-ustroystvo-i-shema-otopitelya-pechki-vaz

Устройство радиатора печки ВАЗ 2112. Принцип работы отопителя печки на ВАЗ 2110 2111 2112

На ВАЗ 2110, 2111, 2112 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая регулирует поток горячего воздуха в салон. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия. Кроме того, управлять воздушной заслонкой предпочтительнее, чем краном (он может закисать или заклинивать).

Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и - через перекрываемые заслонками дефлекторы - к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара - на уровне коленей, другая - у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна, только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора - коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения - 14 А.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) - на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя - можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

Детали отопителя (ВАЗ 2110 2111 2112): 1 - электропневматический клапан; 2 - передний корпус воздухозаборника отопителя; 3 - водоотражательный щиток воздухозаборника; 4 - клапан управления заслонкой рециркуляции; 5 - заслонка рециркуляции воздухозаборника; 6 - задний корпус воздухозаборника отопителя; 7 - заслонка канала отопителя; 8 - заслонка управления отопителем; 9 - радиатор; 10 - кожух радиатора отопителя; 11 - штуцер пароотводящего шланга; 12 - штуцер подводящего шланга; 13 - штуцер отводящего шланга; 14 - электродвигатель отопителя с вентилятором; 15 - корпус электродвигателя; 16 - опорная площадка рычага привода заслонки управления отопителем; 17- рычаг привода заслонки управления отопителем; 18 - микромоторедуктор привода заслонки; 19 - резистор; 20 - крышка кожуха отопителя.

Радиатор отопителя (печки) установлен под панелью приборов горизонтально, в пластмассовом кожухе, и состоит из двух пластмассовых бачков (левый - с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок, через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор.
В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости через радиатор печки, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы при пуске (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана.
Управление отопителем осуществляется по командам от электронного блока управления.

Система отопления ВАЗ-2110 старого образца. Схема и устройство отопительной системы в ВАЗ-2110

Непосредственно отопительный блок представлен несколькими компонентами:

1. Электрический мотор. На нем зафиксировано вентилирующее устройство, предназначенное для нагнетания горячего воздушного потока.
2. Радиаторное устройство, выход из строя которого приведет к неработоспособности печки. На системах обогрева старого образца радиаторный узел не оснащается краном, предназначенным для перекрывания потока охлаждающей жидкости через устройство. Поэтому узел практически не протекает, поскольку утечки обычно связаны именно с краником. Отсутствие этого элемента обеспечивает наиболее быстрый прогрев салона машины.
3. Три заслонки. Одна из них предназначена для закрытия и открытия отопительного канала, вторая используется для рециркуляции, а третья необходима для управления обогревателем.
4. Резисторное устройство предназначено для регулировки скорости обдува.

Составляющие элементы системы обогрева

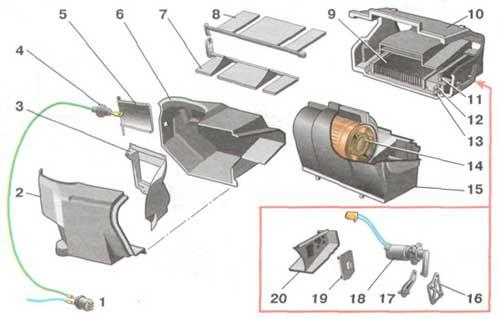

Основные детали системы обогрева салона автомобиля ВАЗ 2110:

• 1 — электропневматическое клапанное устройство;
• 2 — лицевой корпус воздухозаборника обогревательного узла;
• 3 — водоотражательное устройство, представленное в виде щитка заборника воздуха;
• 4 — клапанное устройство для управления заслонкой системы рециркуляции воздушного потока;
• 5 — заслонка системы рециркуляции;
• 6 — задняя часть корпуса воздухозаборника отопительного узла;
• 7 — заслонка отопительного канала;
• 8 — заслонка системы управления отопительным узлом;
• 9 — радиаторный узел;
• 10 — защитный пластиковый кожух радиаторного устройства;
• 11 — втулка, установленная в пароотводящем патрубке;
• 12 — втулка подводящей магистрали отопительного узла;
• 13 — втулка отводящего патрубка;
• 14 — электрический моторчик отопительной системы;
• 15 — корпус электрического мотора;
• 16 — опорная поверхность приводного рычага заслонки, использующейся для управления печкой;
• 17 — приводная ручка управления заслонкой обогревательной системы;
• 18 — моторедуктор приводного устройства, представленный в небольших размерах;
• 19 — резисторный элемент;
• 20 — защитная крышка облицовки отопительного узла.

Управление печкой ВАЗ 2112. Блок управления печки ВАЗ 2112 должен работать исправно

Общий вид блока управления печкой автомобиля ВАЗ 2112

Нужная температура в салоне поддерживается отопителем или печкой. В системе отсутствует кран, который в других моделях перекрывает поток охлаждающей жидкости.Это способствует постоянному нагреву радиатора печки, что ускоряет нагрев салона. Блок управления печкой ВАЗ 2112, встроенный в систему отопления, контролирует нужный нагрев воздуха.При этом, отклонение температуры в салоне от задаваемой не превышает два градуса Цельсия. В современных автомобилях водителю все труднее отыскать неисправности в системе отопления и устранить их своими руками, без привлечения специалистов.В данной статье предлагается познакомиться с ремонтом блока управления печкой автомобиля ВАЗ 2112.

Особенности блока управления отопителем авто ВАЗ 2112

Отличие отопителя салона ВАЗ 2112, от ранее выпущенных моделей, заключается в следующем:

• При работающем двигателе всегда должен быть горячим.
• Управление печкой полностью электронное. Оно осуществляется контролером тремя рукоятками.С его помощью можно задать любую температуру воздуха в салоне авто, включить нужный режим работы вентилятора отопителя, управлять потоком воздуха – направлять его на лобовое стекло вверх или вниз к ногам.
• На потолке установлен датчик, измеряющий температуру в салоне.
• От датчика команду получает контролер, который приводит в работу микромоторедуктор, управляющий воздушной заслонкой. При этом она направляет, по соответствующим каналам, поток воздуха.
• Работа печки в установленном режиме проверяется при осмотре перемещения воздушной заслонки, когда поворачивается на контролере соответствующая рукоятка. Для этого вынимаются центральные дефлекторы, а в образовавшееся отверстие можно увидеть работу заслонки.
• Если воздушная заслонка стоит на месте, нужно в первую очередь проверить, расположенный недалеко от потолочного плафона. Для этого:

1. убирается накладка плафона;
2. отстегивается колодка с проводами;
3. меняется узел на, заведомо, исправный;
4. проверяется работа заслонки.

Если она остается неподвижной, необходимо будет менять микромоторедуктор. При не устранении и затем неисправности нужно будет заменить сам контролер.

Совет: Водитель, который не знаком с основами электроники, не умеющий работать с тестером ремонтировать блок управления печкой на ВАЗ 2112 сможет только заменой соответствующих узлов устройства.

 Итак:

• Вентилятор печки ВАЗ 2112 может работать в четырех режимах. Если он не работает ни в одном нужно проверить 20-ти амперный предохранитель F7 и реле К6, расположенные в монтажном блоке.При их рабочем состоянии проверяется электродвигатель вентилятора и переключатель режимов. В электродвигателе могут зависнуть или износиться щетки коллектора, или сгореть обмотка якоря.
• Причиной отказа работы вентилятора, при малых скоростях вращения, может быть перегорание дополнительного сопротивления, расположенного на корпусе двигателя устройства. Добраться до сопротивления можно только с моторного отсека.
• Если из сопел не идет горячий воздух причиной может быть неисправность в моторном отсеке. Нужно проверить работу системы охлаждения мотора.При поломке термостата охлаждающая жидкость в зимний период циркулирует по большому кругу, а температура охлаждающей жидкости не будет достигать рабочего значения, что будет означать не достаточное прогревание воздуха при прохождении через радиатор печки.

Ремонт блока управления отопителя авто ВАЗ 2112

Инструкция по ремонту блока управления печки для автомобиля ВАЗ 2112, предлагает такой порядок демонтажа устройства:

• Откручиваются кнопки, расположенные около блока печки.
• Регулятор устанавливается в нулевое положение.
• Снимается передняя крышка и стекло.
• Снимается плата из пластикового корпуса.

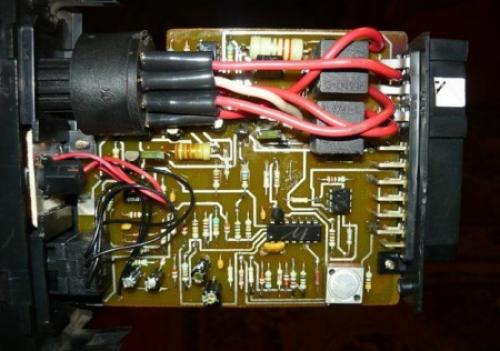

Плата блока управления печкой автомобиля ВАЗ 2112

• Проверяется целостность всех перемычек, дорожек и резисторов.
• При обнаружении неисправностей припаиваются новые элементы. В этом случае цена ремонта в системе отопления будет достаточно низкой.
• Сборка производится в обратном порядке.

Как ремонтировать на ВАЗ 2112 блок управления печкой хорошо видно на видео. В отличие от автомобиля ВАЗ 2112, где встроена электронная система управления печкой, в некоторых моделях для движения заслонок используются другие механизмы.

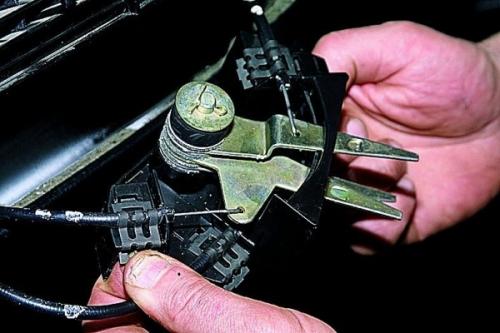

Кронштейн рычага управления печкой автомобиля ВАЗ 21213

Например, для модели «Нива» используется кронштейн рычагов управления печки ВАЗ 21213, общий вид которого показан на фото. Исправное состояние на ВАЗ 2112 управление печкой гарантирует комфортное перемещение водителя и пассажира в холодную погоду.
