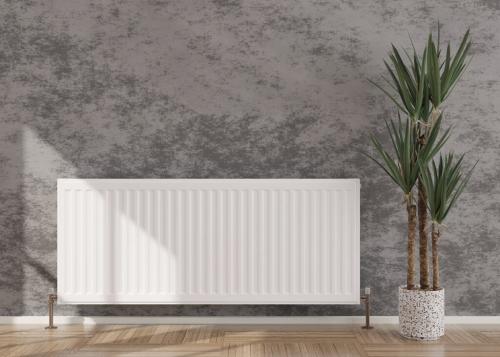

Установка и подключение стального панельного радиатора. Монтаж панельных батарей

Установка и подключение стального панельного радиатора. Монтаж панельных батарей

Если требуется установка радиаторов стальных вместо старых чугунных, то нужно учесть некоторые нюансы и последовательность действий при их замене:

1. Прежде всего, следует обезопасить самые «слабые» стороны системы – закрыть все краны и соединения при помощи герметика и пакли.
2. Следующий этап – это демонтаж старых батарей, который производится после того, как из системы слит весь носитель.
3. Отметка места, где будет расположен кронштейн для стального радиатора. Количество фиксаторов зависит от длины батареи.

Перед тем, как карандашом отмечать, где будет находиться крепление для панельных радиаторов отопления, нужно измерить расстояние от пола до его нижней части (11 см) и от его поверхности до подоконника (10-15 см). Эти параметры обязательны при установке радиаторов, так как именно такое соотношение максимально увеличивает распространение тепла по помещению.

Не менее важно соблюдать расстояние от панельного радиатора до стены. Если оно будет менее 20 см, то часть тепла будет уходить в стену, что увеличит теплопотери, и тем самым потребует большего количества энергозатрат для поддержания нужной температуры.

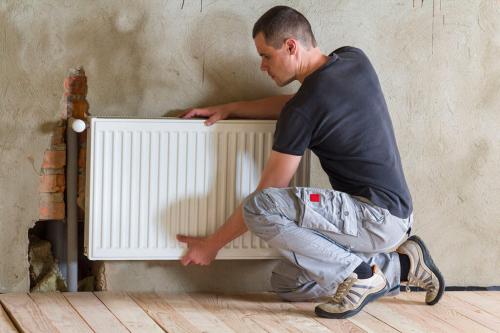

Последовательность монтажа панельных батарей:

1. Подготовить отверстия и закрепить саморезы , на которые будет вешаться каждое крепление для стальных радиаторов отопления. Между саморезом и стеной должно быть расстояние 4-5 мм.
2. После того, как все кронштейны будут повешены, необходимо закрепить их, закрутив саморезы до упора .
3. Следующий этап – это подвешивание конструкции на верхние кронштейны и только после этого его установка на напольное крепление для стальных радиаторов.
4. Отрегулировать расстояние от стены и подключить радиатор к системе отопления.
5. Установить элементы, идущие в комплекте с обогревательной панелью , такие как термостат и воздухоотводчик.

Все работы по установке стального радиатора должны проводиться без снятия с него специального покрытия. Это защитит его поверхность от возможных повреждений и загрязнений.

В том случае, если стальная панель монтируется к медным трубам, то между ними необходимо установить фитинги из латуни или бронзы, а в качестве уплотнителя применить герметик.

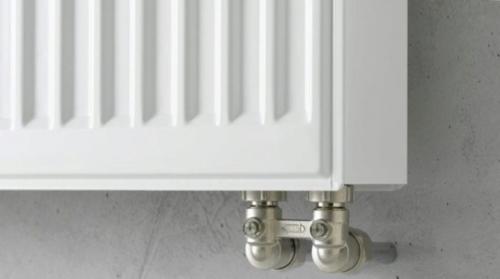

Подключение стальных радиаторов с нижним подключением. Радиаторы с нижним подключением: преимущества конструкции и тонкости установки

Домашний уют складывается из многих факторов, одним из которых является отопление. В квартирах центральная отопительная система зачастую представлена в виде стандартного диагонального подключения, когда поступление горячей воды осуществляется по верхнему патрубку, а вывод – по нижнему. В частных домах большое количество труб мешает, поэтому целесообразно устанавливать радиаторы с нижним подключением. Об их преимуществах и способах установки читайте в данном материале.

Особенности

Конструкция секционных радиаторов с нижним подключением устроена таким образом, чтобы скрывать отопительные трубы внутри корпуса. В последнее время они пользуются особым успехом, так как оптимально вписываются в интерьер и отличаются высоким уровнем функциональности. Конечно, стоимость большинства изделий довольно высокая, но их эксплуатационные свойства полностью оправдывают такие затраты.

Современный рынок переполнен всевозможными конструкциями радиаторов: одинарными, угловыми, низкими, высокими, узкими, выполненными из алюминия, чугуна или же из сплава двух металлов.

Однако существует всего два типа конструкций с нижним подключением:

• стальные;
• панельные.

Чаще всего можно встретить стальные радиаторы – они полюбились за простоту монтажа и компактные размеры. Панельные, изготовленные из алюминиевых сплавов, отличаются наличием термостатической арматуры с узлами подключения. Нагрев комнаты, в которой установлен радиатор, зависит от количества секций устройства. Для небольших помещений будет достаточно 3-6 панелей. А для просторных помещений такого количества мало – температура в комнате будет низкой.

Если говорить об удобстве монтажа, то тут стальные приборы превосходят панельные, так как подлежат установке в любом положении, и горячая вода будет поступать непосредственно в последнюю секцию. Такой способ подачи сильно упрощает процедуру замены секции, если это будет необходимо. К тому же установка может проводиться любым способом в отличие от новых радиаторов, которые не всегда могут устанавливаться на устаревшие отопительные системы. Конструкции из профилированной стали отличаются длительным сроком эксплуатации и высоким уровнем теплоотдачи.

Важно помнить о том, что вне зависимости от способа подключения существуют правила монтажа, соблюдая которые можно избежать проблем в эксплуатации устройства:

• расстояние от радиатора до стены должно составлять 5 см;
• расстояние до пола – 10 см, в некоторых случаях допускается расстояние в 5 см.

Плюсы и минусы

Современные радиаторы нижнего подключения обладают множествами преимуществ:

• установка батарей такого типа позволяет добиться лаконичного интерьера без лишних технических элементов;
• оригинальная конструкция предполагает установку переходника направления устройства;
• патрубки труб сразу уходят в пол или стену;
• практически все современные радиаторы идут в комплекте со встроенным терморегулятором.

Как и любое другое устройство, эти новомодные устройства не лишены недостатков.

• Для красивого эстетичного вида трубы, как правило, монтируют в пол либо скрывают под плинтусом. В случае аварии заметить неисправность сразу будет сложно. Решение проблемы также может быть затруднительным. Ремонт труб не удастся выполнить без демонтажа напольного покрытия, в результате придется устранять не только неисправность трубы, но и дефекты пола.
• Большинство специалистов считают, что нижняя подводка проигрывает в плане теплоотдачи по сравнению с батареями бокового типа подключения. Бывает, что при нижнем подключении многосекционные радиаторы прогреваются частями. Конечно, решить такую проблему можно, но лучше всего использовать эти устройства в частных домах.
• Каждая секция батареи должна снабжаться отдельным воздухоотводом.
• Радиаторы с нижним подключением категорически запрещается использовать для самотечной системы отопления.
• Для эффективной работы понадобится установить дополнительный циркуляционный насос.

Источник: https://alyuminievye-batarei.aystroika.info/stati/ustanovka-i-podklyuchenie-stalnogo-panelnogo-radiatora-s-chego-nachinaetsya-ustanovka

Подключение стального радиатора с боковым подключением. Как можно подключить радиатор через боковые входы

Подвести и отвести теплоноситель через боковые выходы/ выходы можно несколькими способами:

• Диагональным, при котором линии подачи и отведения теплоносителя располагают по диагонали относительно друг друга. В зависимости от места нахождения подающего контура, оно может быть верхним и нижним.
• Односторонним боковым – подающую и отводящую линию монтируют с одной стороны теплоприбора, друг над другом. Такая обвязка может быть верхней, когда теплоноситель подается сверху и нижней – с поступлением разогретой жидкости через нижний патрубок.
• Нижним боковым (проходным, седельным) – разогретый теплоноситель поступает через одно боковое отверстие, а оттекает через другое, находящееся напротив.

В одно- и двухтрубной системе подключение происходит по-разному:

• При монтаже одноконтурного отопления батареи присоединяют к подающей ветке, теплоноситель поочередно проходит через каждую из них.
• При монтаже двухконтурной системы один патрубок крепят к подающей линии, а другой – к обратке. Вода быстро заполняет все радиаторы и оттекает обратно для повторного нагрева.

Диагональное подключение

Это оптимальный вариант монтажа радиатора с боковыми входами, позволяющий собрать отопительную систему с высоким КПД:

• при подаче теплоносителя через верхнее отверстие и отводе через диагонально расположенное нижнее удается добиться стопроцентной эффективности теплосистемы;
• при поступлении теплоносителя в нижний патрубок и его оттоке через диагонально расположенный верхний, КПД снижается до 80%.

Диагональный способ оптимален для подключения батарей большого размера. Горячий теплоноситель распределяется по всему объему радиатора и равномерно его прогревает.

Классическое боковое подключение батареи – секреты монтажа

Теплосистемы в которых подводка и отток к радиаторам находятся друг над другом, смонтированы во многих многоэтажках. Батареи крепятся к стоякам, проходящим через все этажи, а вода подается в батарею с одной стороны – слева или справа. Такие подключения монтируют и в частных домах.

Подача теплоносителя может осуществляться сверху или снизу – этот факт существенно влияет на производительность теплосистемы:

• при подаче теплоносителя сверху и оттоке снизу КПД теплоприборов составляет 98%;
• при поступлении горячей жидкости снизу и оттоке сверху радиаторы теряют 22% мощности.

Поэтому желательно выбирать верхнюю подачу, позволяющую батареям работать с высокой теплоотдачей.

В одноконтурных теплосистемах с боковым подключением необходима установка байпасов– перемычек между подающей и отводящей трубой. Они создают обходные пути для протекания теплоносителя, батареи нагреваются быстрее и равномерней.

Такая схема не подходит для подключения отопителей большого размера –многосекционные батареи не смогут прогреться по всей площади. Лучше использовать другую обвязку или установить большее число радиаторов с меньшим числом секций.

Нижнее (седельное) подключение

В такой конструкции теплоноситель поступает и оттекает через нижние отверстия, расположенные друг напротив друга с правой и левой стороны. Схема работает следующим образом – поступающая горячая жидкость расходится корпусу и вытесняет в холодную, при этом горячий воздух поднимается вверх и прогревает весь радиатор. Батареи теряют всего 12% мощности.

Боковое подключение радиатора из стены

Для такого подключения используются трубы из полипропилена, которые укладывают в заранее проштробленные борозды. После отделки они будут не видны.

Для разводки понадобятся специальные установочные уголки, с одной стороны которых расположено отверстие с резьбой, а с другой – крепежные метизы. Такую арматуру ставят заподлицо со стеной на установочную планку и присоединяют к заранее проложенным трубам. На наружные отверстия уголков накручивают трубки-удлинители, к ним присоединяют вентиля радиатора отопления с боковым отводом.

К боковой резьбе вентилей крепят штуцера-американки, которые присоединяют к батарее. В верхней части радиатора ставят воздухоотводчик, предотвращающий появление воздушных пробок, а оставшиеся отверстия закрывают технологическими заглушками.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/kak-podklyuchit-stalnoy-radiator-s-bokovym-podklyucheniem-shemy-podklyucheniya-radiatorov

Боковое подключение панельного радиатора. Радиаторы стальные: боковое подключение (тип 11)

В зависимости от классификации, может иметь радиатор стальной подключение боковое или нижнее. У большинства конструкций по бокам имеются отверстия, по 2 с каждой стороны. Два из них нужны для подключения к системе, один (верхний, располагается напротив подающей трубы) для воздухоотводчика и четвертый закрывается заглушкой.

Существует 6 схем, по которым можно осуществить подключение панельных радиаторов с боковым подключением, но из них, особенно в многоквартирных зданиях, используются 3 самых эффективных:

1. Если в доме вертикальная подача теплоносителя, то осуществляется одностороннее боковое подключение . Оно особенно эффективно с батареями небольшого размера до 10 секций.
2. Для больших панелей больше подходит диагональное подключение , при котором подача осуществляется сверху с одного бока, а обратка снизу – с другого. Этим способом тестируются все отопительные приборы на заводах, поэтому параметры, указанные в их техпаспорте, соответствуют работе радиатора именно при диагональном боковом подключении.
3. В том случае, если разводка в здании горизонтальная , то трубы подсоединяются в нижних отверстиях панели, но этот метод подходит так же для небольших конструкций.

Боковое одностороннее подключение встречается чаще всего в зданиях с централизованной отопительной системой, так как оно обеспечивает эффективную теплоотдачу панельного радиатора, а тепловые потери при этом не превышают 5%. Это касается конструкций с небольшим количеством секций. Если их количество увеличить, то эффективность работы батареи снижается.
