Тепловая мощность – одна из главных характеристик, но существуют и другие, не менее важные. Подбирать батарею лишь на основании потребного теплового потока – неправильно. Нужно понимать, при каких условиях тот или иной радиатор выдает указанный поток и как долго он прослужит в вашей системе обогрева дома. Поэтому корректнее рассмотреть все основные технические характеристики секционных типов нагревателей, а именно:

• алюминиевые;
• биметаллические;
• чугунные.

Проведем сравнение радиаторов отопления по следующим основным параметрам, играющих важную роль при их подборе:

• тепловая мощность;
• допустимое рабочее давление;
• давление опрессовки (испытания);
• вместительность;
• масса.

Примечание. Максимальную степень нагрева теплоносителя мы не принимаем во внимание, поскольку у батарей всех разновидностей она достаточно высока, что делает их пригодными к применению в жилых зданиях по данному параметру.

Показатели рабочего и испытательного давления важны для подбора батарей применительно к разным теплосетям. Если в коттеджах или загородных домах давление теплоносителя редко превышает 3 Бар, то при централизованном теплоснабжении оно может достигать от 6 до 15 Бар в зависимости от этажности здания. Не следует забывать и о гидроударах, нередких в центральных сетях при пуске их в работу. По этим причинам не всякий радиатор рекомендуется включать в такие сети, а сравнение теплоотдачи лучше проводить с учетом характеристик, указывающих на прочность изделия.

Вместительность и масса отопительных элементов играют важную роль в частном домостроительстве. Знание емкости радиатора поможет рассчитать общее количество воды в системе и оценить расход тепловой энергии на ее нагрев. Вес прибора важен для определения способа крепления к наружной стене, построенной, например, из пористого материала (газобетона) или по каркасной технологии.

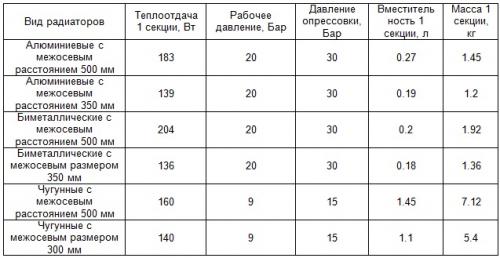

Для ознакомления с основными техническими характеристиками мы приведем в таблице данные известного производителя радиаторов из алюминия и биметалла – фирмы RIFAR, а также параметры чугунных батарей МС-140.

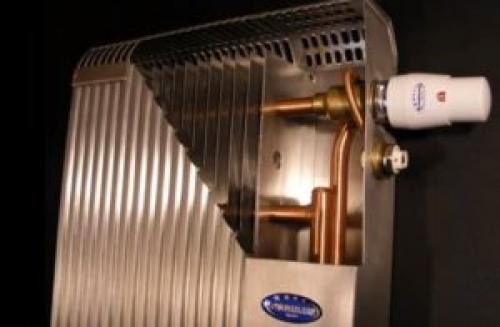

Теплоотдача радиатора алюминиевого. Теплоотдача алюминиевых радиаторов: заявленная и реальная

Многолетний опыт использования батарей из алюминия показал, что заявленные в техпаспортах изделий параметры недотягивают до реальных цифр. Это не означает, что производители врут, просто они не упоминают, что данные показатели действительны в идеальных условиях эксплуатации, чего в жизни, как правило, не бывает.

Например, теплоотдача алюминиевых радиаторов, которая указывается в документах, может соответствовать истине, если между температурой воздуха и теплоносителя существует разница в 70 градусов. То есть, формула, по которой эти параметры вычисляются, выглядит следующим образом:

(tобратки+ tподачи): 2 – tвоздуха = 70 градусов

Если в техпаспорте указана мощность алюминиевого радиатора 200 Вт при разнице температур 70 °С, то при комнатной температуре +22 °С расчеты получатся следующие:

(tобратки +tподачи) = (22 + 70)х2 = +184 градуса.

Так как по гостам разница температуры в подаче и обратке не должна превышать 20 градусов, то их значение можно высчитать так:

Температура теплоносителя в подающей трубе равна 184:2 +10 = 102 градуса.

В обратной трубе она будет соответствовать 184:2 – 10 = 82 °С.

Исходя из этих вычислений, секция алюминиевого радиатора будет отдавать тепла на 200 Вт, а воздух в помещении прогреется до +22 только в случае, если температура теплоносителя равна 102 градусам. Это нереально, так как максимальный нагрев, который обеспечивают современные котлы – 80-90 градусов, а значит, указанная в техпаспорте мощность 200 Вт не соответствует истине.

Чтобы разобраться, какова реальная тепловая мощность алюминиевых радиаторов отопления, существует таблица с понижающими коэффициентами. Достаточно умножить параметры, указанные в документах, на соответствующие им коэффициенты, и будет получена реальная мощность обогревателя.

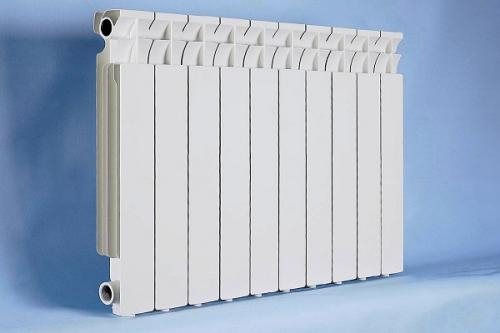

Теплоотдача радиаторов. Как выбрать радиатор отопления для квартиры или частного дома — расчет тепловой мощности

Радиаторы являются отопительными приборами, которые необходимы подавляющему числу людей для комфортного проживания.

Их используют не только в жилых помещениях, но и офисах, гаражах. Сделав правильный выбор на стадии покупки, результат работы устройства будет положительный.

Особенности выбора отопительных приборов

Радиаторы могут отличаться по цветовой гамме, размеру, материалу изготовления. Форма у всех устройств – обтекаемая, без острых углов. А технические характеристики разнятся.

Перед тем, как переходить к приобретению отопительного прибора, рекомендуется ознакомиться с характеристиками и особенностями радиаторов, которые представлены на рынке в широчайшем спектре ассортимента.

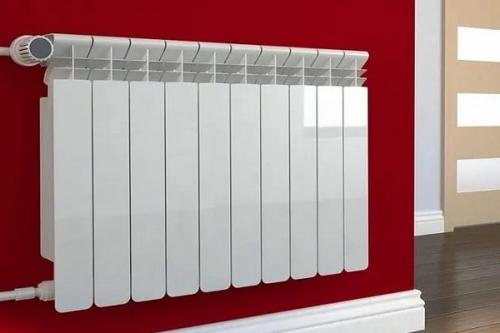

Характеристика алюминиевых радиаторов

Батареи, выполненные из алюминия – самые покупаемые приборы. Причина тому – алюминиевый сплав лёгкий и пластичный металл, поэтому приборы, изготовленные из него, весят немного, но при этом обладают высокой теплоотдачей .

Алюминиевые радиаторы состоят из секций. Каждая – это множество соединённых между собой пластин.

Популярность вызвана рядом преимуществ:

• быстрый нагрев;
• высокие показатели теплоёмкости;
• доступная цена;
• большой выбор моделей.

Батареи из алюминия остывают за несколько секунд. Это не единственный минус прибора, существуют и другие недостатки:

• активно реагируют на разного рода химические воздействия;
• прочность на сниженном уровне;
• не очень хорошие качественные показатели резьбового соединения в верхнем клапане для выпуска воздуха из системы.

Такие приборы подразделяют на три вида. Классификация производится на основании техники изготовления:

• Анодированный тип. Радиаторы, металл которых проходит несколько уровней очистки, а поверхность покрывается плёнкой из оксида. Недостаток – завышенная стоимость.
  Достоинства:
  • неплохая теплоотдача;
  • металл не подвергается ржавлению.

• Литые под давлением. Прибор изготавливают из кремниевого и алюминиевого сплава. Минусы: срок службы не слишком большой, выбор моделей невелик. Достоинства:
  • доступная цена;
  • выполняет свои функции.

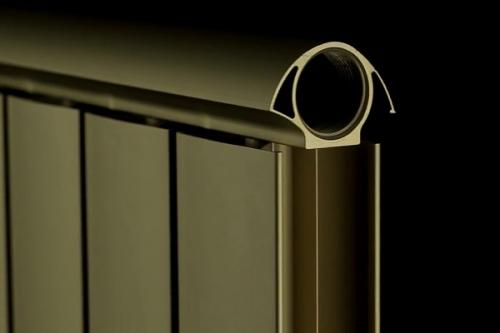

• Экструзионные. Отопительный прибор производится по особенной технологии: сначала устройство выдавливают на экструдере, далее соединяют с коллекторами используя пресс. Минусы: видны швы на боковине радиатора, высокая вероятность протечек, часто выдают за литое под давлением. Плюсы:
  • доступность;
  • быстрый нагрев.

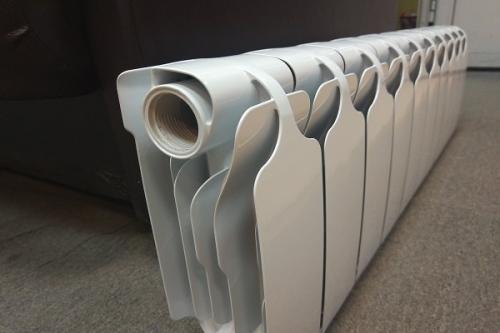

Характеристика биметаллических батарей

В процессе изготовления биметаллических радиаторов используется сплав алюминия и стали, реже последнее заменяют медью. Из стали выполняется сердечник, из алюминия корпус. Такие приборы самые эффективные, так как рабочее давление колеблется в районе 50 атмосфер.

Кроме этого есть другие плюсы устройства:

• небольшой вес;
• компактность;
• можно использовать любой теплоноситель в системе;
• длительный срок эксплуатации;
• лёгкость установки;
• можно разместить в любом помещении;
• имеет стойкость перед гидроударами.

Единственный минус биметаллического радиатора – высокая цена. Но стоимость оправдывается, ведь хорошая батарея не может стоить дёшево. С точки зрения экономии, ставить такое отопительное устройство в частных домах нецелесообразно.

Другой недостаток – для циркуляции нужно большое количество воды.

Биметаллические батареи бывают 2 видов:

• Монолитные – внутренняя гребёнка представляет собой единое изделие. Минус – если радиатор выделяет мало тепла, то невозможно добавить дополнительные секции.
  Плюсы:
  • высокий срок службы;
  • уровень рабочего давления – до 100 бар.
• Секционные – прибор имеет несколько отдельных секций. Недостатки: срок эксплуатации ограничен 25 годами, рабочее давление – менее 35 бар.
  Достоинства:
  • лёгкий в управлении;
  • доступная цена;
  • можно добавить секции.

Уровень теплоотдачи у обоих видов одинаковый.

Характеристика чугунных батарей

Данные отопительные радиаторы известны всем. Именно такие батареи установлены в квартирах типовой застройки. Старые модели выглядят не презентабельно, в то время как новое оборудование можно вписать в интерьер.

Данные батареи идеально подходят для функционирования в условиях центральной отопительной системы.

Изделия из чугуна являются очень тяжёлыми, что доставляет неудобство в плане транспортировки и установки. Ещё один значительный минус – требуется много времени для того чтобы нагреться и обогреть помещение.

Преимущества:

• надёжность, долгий срок эксплуатации;
• медленно остывает выделяя тепло;
• чугун устойчив к коррозии;
• высокие показатели теплоёмкости;
• радиатор можно использовать даже с носителями тепла низкого качества, с примесями;
• невысокая стоимость.

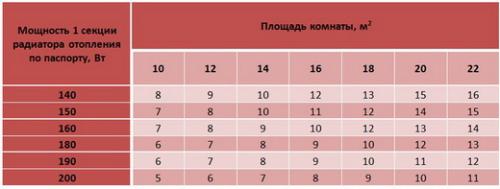

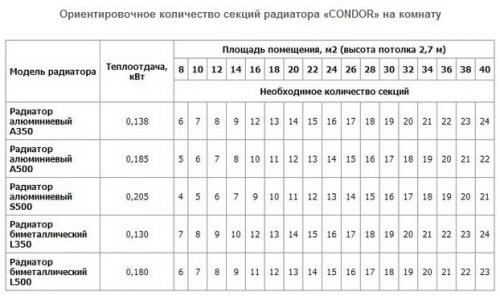

Таблица радиаторов отопления. Таблица расчетов теплоотдачи радиаторов отопления

Основными критериями выбора приборов для обогрева жилья является его теплоотдача.

Это коэффициент, определяющий количество выделенного тепла устройством.

Иными словами, чем выше теплоотдача, тем быстрее и качественнее будет осуществляться прогрев дома.

Сколько нужно тепла для отопления?

Для точного расчета необходимого количества тепла для помещения следует учитывать множество факторов : климатические особенности местности, кубатуру здания, возможные теплопотери жилья (количество окон и дверей, строительный материал, наличие утеплителя и др.). Данная система вычислений достаточно трудоемкая и применяется в редких случаях .

В основном, расчет тепла определяется на основании установленных ориентировочных коэффициентов: для помещения с потолками не выше 3 метров, на 10 м²требуется 1 Квт тепловой энергии . Для северных регионов показатель увеличивается до 1,3 Квт.

К примеру, помещение, площадью 80 м², для оптимального обогрева требует 8 КВт мощности. Для северных районов количество тепловой энергии возрастет до 10,4 КВт

Теплоотдача – ключевой показатель эффективности

Коэффициент теплоотдачи радиаторов – это показатель его мощности. Он определяет количество выделенного тепла за определенный промежуток времени. На мощность конвектора влияют: физические свойства прибора, его тип подключения, температура и скорость теплоносителя .

Мощность конвектора, указанная в его техпаспорте, обусловлена физическими свойствами материала, из которого изготовлен прибор, и зависит от его межосевого расстояния. Чтобы рассчитать необходимое количество секций радиатора для помещения, понадобится площадь жилья и коэффициент теплового потока прибора.

Вычисления производятся по формуле:

Количество секций = S/ 10 * коэффициент энергии (K) / величина теплового потока (Q)

Пример : Необходимо рассчитать количество секций алюминиевой батареи (Q = 0,18) для помещения, площадью 50 м².

Расчет: 50 / 10 * 1 / 0,18 = 27,7. То есть, для обогрева помещения понадобится 28 секций. Для монолитных приборов, за место Q, ставим коэффициент теплоотдачи радиатора и в результате получаем необходимое количество батарей.

Если конвекторы будут установлены рядом с источниками, влияющими на теплопотери (окна, двери), то коэффициент энергии берется из расчета — 1.3.

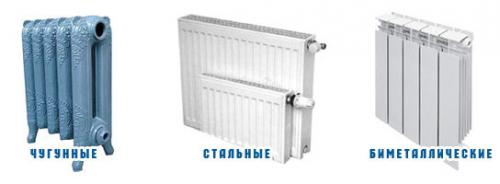

Для отопления используются радиаторы: стальные, алюминиевые, медные, чугунные, биметаллические (сталь + алюминий) , и все они имеют разную величину теплового потока, обусловленную свойствами металла.

Узнайте?

Схемы подключения радиаторов для частного дома, как выбрать лучший вариант,.

Как выбрать хороший масляный радиатор для дома:, рекомендации, польза и вред.

Сравнение показателей: анализ и таблица



Помимо материала, из которого изготовлен прибор, на коэффициент мощности влияет межосевое расстояние – высота между осями верхнего и нижнего выходов. Также существенное влияние на КПД оказывает величина теплопроводности .

Тип радиатора	Межосевое расстояние (мм)	Теплоотдача (КВт)	Температура теплоносителя (0С)
500	0,183
500	0,2
500	0,16
Медные	500	0,38	150

Факторы, которые влияют на показатели

Наибольшей теплоотдачей обладают медные и алюминиевые конвекторы. Самый низкий коэффициент мощности наблюдается у чугунных батарей, но он компенсируется их способностью сохранять тепло длительное время.

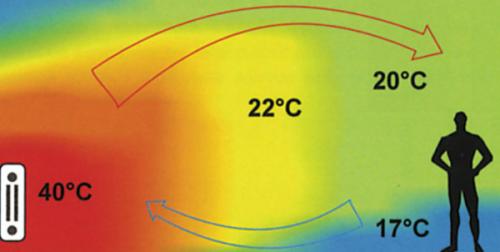

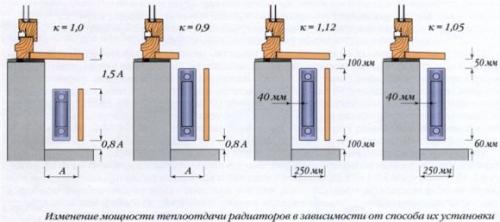

На эффективность КПД влияет правильный монтаж теплоприборов :

• Оптимальное расстояние между полом и батареей – 70-120 мм, между подоконником – не менее 80 мм.
• Обязательно предусматривается установка воздуховыпускника (крана Маевского).
• Горизонтальное положение теплоприбора.

Радиаторы с лучшей теплоотдачей:

Материал	Модель, производитель	Номинальный тепловой поток (КВт)	Стоимость за секцию (руб)
Rifar Alum 500	0,183	700,00
Elsotherm AL N 500х85	0,181	500,00
Royal Thermo PianoForte 500	0,185	1500,00
Sira RS Bimetal 500	0,201	1000,00

Какие радиаторы выбрать для частного дома, поможет сделать выбор.

в нашей статье.

Технические характеристики алюминиевых радиаторов отопления на

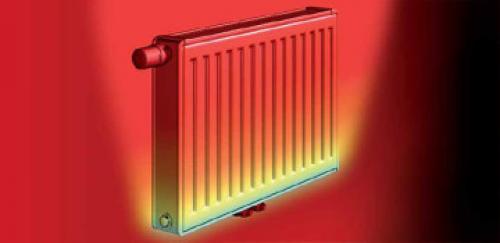

Размещение радиаторов

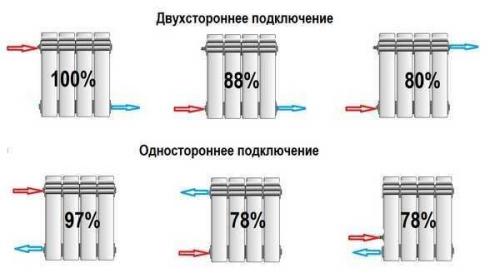

Выделяют следующие типы подключения:

1. Диагональное . Подающая труба монтируется к конвектору слева сверху, а выводящая снизу справа.
2. Боковое (одностороннее) . Подающая и обратная труба крепятся к теплоприбору с одной стороны.
3. Нижнее. Обе трубы подводятся к батарее снизу, с противоположных сторон.
4. Верхнее. Трубы монтируются к верхним выходам теплоприбора, с обеих сторон.

Самым эффективным способом является диагональное подключение, которое позволяет равномерно нагреться прибору. При небольшом количестве секций, можно повысить мощность посредством бокового подключения.

Если секций одного радиатора более 15, то данная схема будет неэффективной , так как дальняя боковая сторона не будет прогреваться в данной мере.

Как улучшить теплоотдачу

Указанный коэффициент мощности конвектора в его техпаспорте, имеет место быть, практически при идеальных условиях . На деле, величина теплового потока несколько снижена,и это обусловлено большими теплопотерями.

Расчет теплоотдачи радиатора. Порядок расчета теплоотдачи радиатора отопления

В основе выбора отопительных устройств для установки в доме или квартире лежит максимально точный расчет теплоотдачи радиаторов отопления. Каждому потребителю с одной стороны хочется сэкономить на обогреве жилья и поэтому нет желания приобретать лишние батареи, но если их будет недостаточно, комфортной температуры достичь не удастся. Способов, как рассчитать теплоотдачу радиатора, существует несколько. Вариант первый . Это самый простой способ,, в его основе – количество наружных стен и окон в них. Порядок вычислений следующий:

• когда в комнате всего одна стена и окно, тогда на каждые 10 «квадратов» площади требуется 1 кВт тепловой мощности приборов отопления (детальнее: " Как рассчитать мощность радиатора отопления - делаем расчет мощности правильно ");
• если имеется 2 наружные стены, тогда минимальная мощность батарей должна составлять 1,3 кВт на 10 м².

Вариант второй . Он более сложен, но позволяет иметь более точные данные о необходимой мощности приборов. В данном случае расчет теплоотдачи радиатора (батарей) отопления производится по формуле: S x h x41, гдеS - площадь помещения, для которого выполняются вычисления;H - высота комнаты;41 – минимальная мощность на один кубометр объема помещения.Полученный итог будет требуемой теплоотдачей для радиаторов отопления. Далее эту цифру делят на номинальную тепловую мощность, которую имеет одна секция данной модели батареи. Узнать эту цифру можно в инструкции, прилагаемой производителем к своему изделию. Результатом расчета батарей отопления станет необходимое количество секций, чтобы теплоснабжение конкретного помещения было эффективным. Если полученное число дробное, тогда его округляют в большую сторону. Лучше небольшой избыток тепла, чем его недостаток.

Теплоотдача радиаторов отопления сравнение. Выбираем радиатор: сравнение существующих вариантов

Теплоотдача радиаторов отопления из разных материалов отличается. В поиске подходящего варианта для отопления помещения нужно провести сравнение разных моделей, ведь часто похожие по форме и объемам приборы отличаются по мощности. Теплоотдача поверхности чугунных радиаторов относительно небольшая, поскольку теплопроводность чугуна достаточно низкая. Большой плюс чугунных батарей отопления — достаточно большой внутренний просвет, что увеличивает их работоспособность. Но все-таки эти батареи имеют больше недостатков, чем достоинств.

Коэффициент отдачи тепла чугуна значительно ниже, чем у других материалов (алюминия, стали, меди и т.д.). Чугун — хрупкий материал, и стенки батареи достаточно толстые, а это еще больше уменьшает теплоотдачу. В лабораторных условиях мощность одной секции чугунной батареи при температуре носителя тепла 90 °С составляет 180 Ватт. Значения теплоотдачи приблизительно 130-150 Вт на одну секцию. Например, для комнаты площадью 15 метров нужно 12 чугунных секций (16 х 100 / 125 = 12). Но учитывая разные факторы, в жизни этот показатель значительно ниже. При централизованном отоплении значительная часть тепла теряется по дороге к потребителю, и теплоотдача одной батареи может быть 60-70 Ватт.

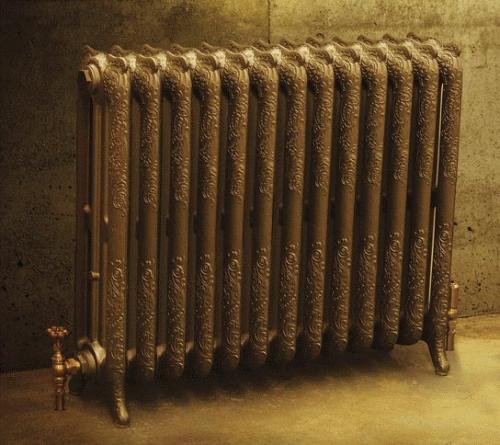

На рисунке изображен чугунный радиатор.

Современной альтернативой чугунных радиаторов являются стальные. Это положительное сочетание в себе секционных устройств и конвекторов. Они имеют гладкую ровную поверхность, что отличает их от чугунных радиаторов. Для увеличения теплоотдачи устройства к панелям привариваются дополнительные секции, которые работают в качестве конвекторов. Но все-таки отдача тепла обогревателей из стали не значительно больше, чем теплоотдача чугунных радиаторов. А при уменьшении температуры теплоносителя, устройство из стали существенно снижает теплоотдачу. Хотя если сделать сравнение с чугунными батареями, они уступают по весу и имеют более привлекательный внешний вид. При температуре воды в системе 70 °С показатели отдачи тепла могут давать другие показатели, чем таблица производителя.

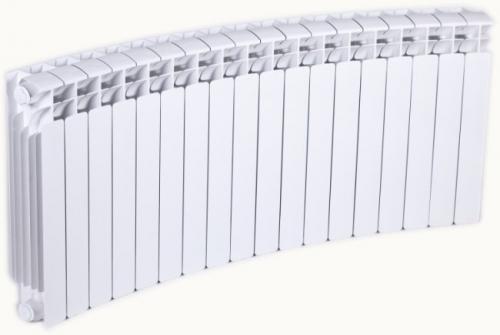

Алюминиевые и биметаллические модели — современное решение

В отличие от стальных и чугунных радиаторов, радиаторы из алюминия имеют гораздо большую теплоотдачу — до 200 Ватт. Они очень популярны на Западе и в США, где люди живут в основном в малоэтажных домах. Но алюминиевые батареи не пригодны для систем обогрева с высоким давлением. Поэтому их предпочтительно устанавливать в домах, где есть собственная система отопления. К тому же, загрязнения теплоносителя могут подвергать алюминиевую поверхность батареи коррозии. Расчет радиаторов отопления из алюминия производится так же, как и для других приборов. Температура в них зачастую зависит от температуры теплоносителя.

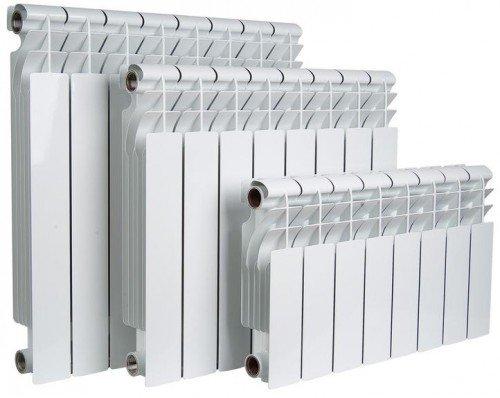

Алюминиевые отопительные батареи различных размеров.
