Чтобы произвести самостоятельный монтаж радиаторов отопления, предварительно нужно разобраться в особенностях установки различных видов батарей (алюминиевые, стальные, биметаллические и т.д.), определить какие инструменты и материалы нам понадобятся, изучить правила навески, схемы обвязки и другие аспекты этого на первый взгляд простого дела.

Как учесть все нюансы монтажа батарей отопления определённых моделей и не допустить ошибок – обо всём этом речь пойдёт ниже.

Монтаж батарей отопления весьма ответственная задача для застройщиков. Успешное её решение зависит от многих факторов, начиная от типа отопительной системы, теплотехнического расчёта помещений здания и заканчивая правильным выбором вида батарей и схемами их подключения.

Существует множество вариантов установки радиаторов отопления.

Это зависит от типа подводки трубопроводов с теплоносителем, обвязки приборов обогрева и даже от материала ограждающих конструкций.

Современный рынок теплотехники в России заполнен обширным ассортиментом радиаторов отопления различного класса, конструкции, размеров. В каждом конкретном случае, будь то замена старых батарей или подключение радиаторов отопления в новостройке, монтировать приборы нужно строго следуя инструкциям, разработанным на основе нормативной документации – СНиП. При определённых навыках правильно смонтировать систему отопления квартиры или частного дома вполне сможет своими руками сам владелец жилья.

Особенности установки различных видов радиаторов

Приборы для обогрева помещений по материалу изготовления подразделяются на несколько видов, каждые из которых имеют свои особенности установки. Давайте перечислим их:

• алюминиевые;
• стальные;
• биметаллические;
• чугунные;
• медные;
• пластиковые.

Алюминиевые

Отопительные алюминиевые батареи считаются моделями бюджетной линейки. Корпуса водяных обогревателей изготавливают методом экструзии, то есть вдавливанием расплавленной массы металла в форму под давлением. В результате получают лёгкие неразборные цельные конструкции с проточными каналами внутри. Поверхности изделия подвергаются анодному оксидированию, что создаёт на алюминии прочную защитную плёнку.

К особенностям установки батарей отопления следует отнести сложность подсоединения алюминиевых патрубков к сети теплоснабжения, состоящей из стальных труб.

Дело в том, что прямой контакт алюминия со сталью приводит к возникновению разрушительных процессов в цветном металле.

Чтобы этого не происходило, подключение приборов осуществляют посредством прикручивания специальных переходных муфт для подсоединения к трубам с теплоносителем. Также используют запорные краны с бронзовыми патрубками.

Стальные

Отопительные приборы из стали, обладая такими же качествами теплоотдачи, как у чугунных «собратьев», весят намного меньше и нагреваются в два раза быстрее. Они бывают двух видов – это монолитные панели и секционные трубчатые батареи.

Трубчатые модели по своей конструкции «копируют» чугунные изделия. Они также состоят из секций. Особенностью установки стальных радиаторов отопления является то, что всегда можно увеличить или уменьшить количество регистров в одном приборе, заменить вышедший из строя треснувший или засорившийся элемент на новый сегмент.

Биметаллические

Название изделия говорит о том, что структура корпуса представлена двумя металлами. Основой биметаллического радиатора является стальной трубчатый каркас, где две горизонтальные трубки (коллекторы) соединены между собой вертикальными каналами.

Вся конструкция завёрнута, как конфета в обёртку из алюминиевого кожуха. Такое решение строения радиатора было вызвано тем, чтобы использовать высокие теплотехнические характеристики алюминия максимально эффективно, не допуская его контакта с агрессивным теплоносителем.

Как правильно расположить батареи в частном доме. Расположение радиаторов

Выбор места для установки отопительных радиаторов осуществляется главным образом в зависимости от конкретных особенностей здания. В частности, нужно учитывать расположение окон – в большинстве случаев установка батарей отопления в частном доме выполняется именно под ними. Отсутствие батарей в данных участках приводит к беспрепятственному проникновению холодного воздуха на нижний уровень помещения.

В нормативах указано, что наиболее эффективная защита от попадания холода через окна достигается в том случае, если ширина батареи составляет минимум 70% от ширины самого окна. Несоответствие размеров радиатора не позволяет ему демонстрировать высокую теплоотдачу и позволит холоду поступать в помещение, где он станет причиной образования конденсата.

Выполняя монтаж радиаторов в частном доме, нужно также обратить внимание на то, чтобы подоконник не закрывал их полностью – чтобы движение разогретых воздушных масс было возможным, им необходимо создать подходящие условия. Самым лучшим вариантом будет своевременное проектирование отопительной системы с учетом особенностей установки радиаторов и использование защитных экранов, обеспечивающих эффективную теплоотдачу и защищающую жильцов от случайного контакта с батареей.

Если дом находится в регионе, который характеризуется суровым климатом, может потребоваться установка радиаторов возле входной двери, причем расстояние от нее желательно свести к минимуму. Ко всем радиаторам нужно обеспечить простой доступ, чтобы при необходимости можно было быстро вмешаться в их работу.

Каким образом установка батарей отопления под окном. Как правильно расположить батарею

В большинстве районов нашей страны батареи отопления нужно обязательно ставить по стандартной схеме под окном, при этом необходимо придерживаться определенных правил, чтобы получать максимальный эффект от расположения отопительного прибора.

Итак, как правильно повесить батарею отопления под окном? Существует несколько вариантов монтажа батарей с учетом особенностей планировки дома:

• Установка в нише. В домах, построенных по старым проектам середины 20 века, предусмотрены специальные ниши под окнами, в которые можно установить радиатор. Такой вариант использовался, чтобы вешать массивные чугунные изделия, и для современных обогревателей он не совсем подходит, но если других способов монтажа не существует, то используют готовую нишу. При этом нужно учесть следующие нормы: от боковых стенок и задней стенки ниши необходимо оставить зазор не менее 50 мм; зазор от пола до нижней части радиатора и от верхней части радиатора до подоконника должен составлять не менее 100 мм. Зашивку ниши лучше всего осуществлять панелью с диагональными планками.

• Стандартное размещение под окном. В современных домах ниши под батареи отопления уже не устраивают, поэтому установка производится на обычную стену под окном. В этом случае важно фиксировать радиатор точно по центру установленного окна – таким образом, теплый воздух будет эффективней отсекать холодные потоки, идущие от окна в зимний период. Минимальное расстояние установки отопительного прибора от пола – 50-100 мм. Если батарею поднять выше возникнут потери тепла, если опустить ниже будет затруднен процесс уборки квартиры. От основания необходимо отступать не менее 50 мм, чтобы радиатор выполнял свою функцию, а не прогревал только стену.

• Размещение батарей в доме с панорамными окнами. Окна, занимающие всю стену до пола, также необходимо отсекать тепловым экраном от остального помещения. В этом случае батареи устанавливают непосредственно перед окнами, при этом нужно рассчитывать потребность в количестве радиаторов исходя из нормы – 1 радиатор не 2 погонных метра остекления.

• Угловое размещение радиатора. В частных домах часто не достаточно установки отопления только под окнами. Особенно сильные теплопотери возникают в углах рубленых домов. Для устранения этой проблемы рекомендуется устанавливать небольшие радиаторы на 3-4 секции в месте схождения двух наружных стен.

Как правильно установить радиатор отопления. Особенности установки радиаторов отопления в частном доме

Каждый частный дом — это индивидуальное и неповторимое строение. Поэтому конкретная схема подключения батарей отопления в частном доме составляется исходя из реальности жилого помещения и его архитектуры. Нарушение монтажа может привести к тому, что радиаторы нагреваются неравномерно, появляются воздушные пробки, затрудняется движение теплоносителя, а КПД котла и потребление энергии сводятся к минимуму.

Вы можете составить схему самостоятельно и получить хоть какой-то опыт домашних и строительных работ. Однако проще и эффективнее связаться с сантехнической компанией , чтобы организация могла взять на себя ответственность за качественную работу отопления в вашем доме. При проектировании и реализации разводки труб и прокладке всех коммуникаций необходимо учитывать следующие моменты:

1. Используя расчеты аналогичных расчетов, проверьте соответствие теоретической прокладки труб и радиаторов реальным характеристикам закупаемого оборудования и материалов.
2. Убедитесь, что компоненты системы — трубы, запорная арматура, регулирующая арматура, котлы и насосы — подключены правильно и последовательно;
3. Выберите материалы, сборки и детали, которые лучше всего подходят для выбранной вами схемы.

Следующий этап — выбор места расположения и схемы подключения радиаторов согласно действующим СНиП:

1. Расстояние между полом и нижним краем батареи должно составлять ≥ 10-12 см.
2. Между подоконником и верхним краем кулера должно быть расстояние ≥ 8-10 см.
3. Между задней стенкой радиатора и стеной дома должно соблюдаться расстояние ≥ 2 см.
4. Нежелательно размещать радиаторы в нишах или закрывать их декоративными экранами.

Важно: если пренебречь этими простыми правилами, коэффициент теплоотдачи радиатора значительно снизится и приведет к сбоям во всей системе отопления.

Оптимальное место для установки радиаторов в любом помещении — под окном, а при его отсутствии — рядом с дверью. Это означает, что источник тепла должен останавливать выходящие потоки холодного воздуха. Если в комнате несколько окон, рекомендуется по возможности разместить радиаторы под каждым окном и соединить их последовательно. Если комната угловая, то вдоль холодной стены также стоит установить несколько радиаторов отопления. Такая схема подключения отопления в частном доме не намного дороже, но обеспечит теплом любое помещение, даже не подходящее для отопления.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/kak-pravilno-povesit-radiator-kak-krepit-radiator-k-stene-poryadok-montazha

Как правильно установить радиаторы. Эффективные способы подключения

Прежде чем продолжить изучение, как правильно выбрать, установить и подключить радиаторы отопления и другие отопительные приборы, необходимо рассмотреть два основных вида разводки труб существующих систем отопления. Они различаются принципами организации подачи теплоносителя в батареи и возврата его в систему.

На практике труба, подающая тепло, именуется «подача». Труба, возвращающая теплоноситель – «обратка». Вертикальная труба разводки (подача или обратка) называется «стояк».

В однотрубных системах отопления теплоноситель подается неравномерно. В дальние от котла приборы он поступит, уже несколько остыв. Потому у однотрубных контуров есть ограничения по протяженности

Традиционные варианты разводки:

• Однотрубная. Разводка устроена так, что роль подачи и обратки играет одна труба. Батареи в нее «врезаются» последовательно. Теплоноситель обходит отопительные приборы по порядку их подключения.
• Двухтрубная. В двухтрубной разводке одна труба – подача, другая – обратка. При таком варианте отопительные приборы батареи присоединяются одновременно к обеим трубам, параллельно друг другу. Теплоноситель циркулирует по всем батареям одновременно.

От вариантов присоединения отопительных приборов зависит коэффициент «Z» в формуле расчета тепловой мощности.

Наиболее широко применяемые на практике способы подключения:

Способ №1. По диагонали. Z = 1,0.

Такой порядок подключения – самый эффективный, особенно если система отопления работает плохо. Теплоноситель поступает в батарею с одной стороны сверху, проходит через всю внутреннюю полость и выходит снизу с другой стороны.

Тепловая энергия передается всей поверхности отопительного прибора. Для радиаторов длиной более 12 секций этот способ рекомендуется настоятельно.

Способ №2.  С боковой стороны (сверху – вход, снизу — выход). Z = 1,03.

До недавнего времени – самый распространенный прием подключения батарей. Он удобен при монтаже из-за малой протяженности подключений.

Нормы установки радиаторов отопления в квартире. Как правильно установить батарею под окном

Через окна происходят самые большие потери тепла. Поэтому правильная установка батареи под окном особенно важна.

• Радиатор должен быть расположен точно посредине окна – так он будет отсекать холодный воздух Основная задача радиатора, расположенного под окном - создать тепловую завесу. Он не позволит охлажденному от окна воздуху попасть внутрь помещения. и не даст ему распространиться по квартире.
• Высота установки радиатора от пола должна составлять 5-10 см. Если промежуток будет больше – образуется прослойка холодного воздуха. Если меньше – под батареей будет сложно убирать.
• Расстояние от стены должно быть не менее 5 см, чтобы не затруднять конвекцию воздуха. Иначе батарея будет обогревать стену здания, а не помещение.

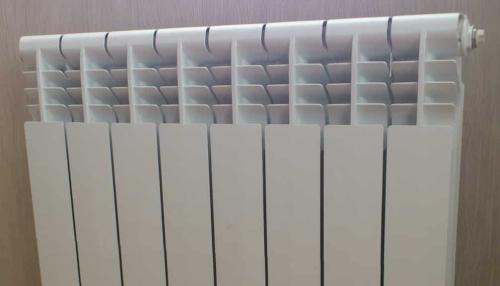

Если радиатор оборудован отсекателями воздуха (см. фото), расстояние от него до подоконника должно быть более 5 см. Если подоконник широкий и выступает за радиатор, на каждый 1 см этой разницы нужно прибавить 2 см к промежутку между ним и батареей.

Такой радиатор будет отводить теплый воздух чтобы подоконник не мешал его циркуляции

Для радиаторов без отсекателя воздуха минимальное расстояние до подоконника — 10 см плюс 3 см за каждый 1 см выступа. Установка радиаторов отопления под окном впритык к подоконнику помешает конвекции воздуха. А это приведет к снижению теплоотдачи.

Если расстояние между окном и полом слишком мало и не получится соблюсти описанные выше нормы, лучше поставить низкий радиатор с большим количеством секций. Так можно избежать чрезмерных потерь тепла и более эффективно обогреть помещение.

Как добавить батарею в систему отопления. Как же добавляют секции

После того, как вы опытным путям определили, что причиной прохладной температуры в доме является вовсе не засоренность радиатора, следует найти недалеко от своего дома (чтобы вам не пришлось ехать за тридевять земель и тем самым тратить свое время) магазин, который занимается продажей теплотехники. Необходимо купить такие же секции, которыми оснащен ваш радиатор – из чугуна, алюминия, либо биметаллические .

Не должно получиться так, что вы выберете неподходящие секции – из-за такой ошибки у вас просто-напросто не получится добавить их, то есть потраченные деньги окажутся выкинутыми на ветер, поэтому будьте внимательны. Процедура наращения секций выполняется в одинаковой поочередности действий для всех типов радиаторов отопления.

Для стыковки секций, необходимо соединительная гайка — ниппель

Приступаем непосредственно к увеличению количества секций. Первым делом необходимо открутить футорку с помощью радиаторного ключа с той стороны, к которой вы планируете добавить еще один или несколько элементов. После того, как вы раскрутили футорку, в участок состыковки секций накладывается ниппель (соединительная гайка). Необходимо учитывать следующую важную особенность: резьба на разных концах ниппеля разная, и чтобы правильно выполнить установку новых секций вы должны руководствоваться следующими правилами:

• Правая часть ниппеля должна быть направлена в сторону, где будет выполняться соединение с новым элементом;
• Соответственно левая – в сторону уже присутствующих секций радиатора отопления.

Для того чтобы не допустить в дальнейшем протекания батареи, следует надеть на ниппель межсекционные прокладки (они могут быть резиновыми, паранитовыми, либо гелевыми)

При этом надевать их нужно осторожно и аккуратно – это послужит гарантом того, что прокладка будет располагаться максимально ровно, без нежелательных перекосов. Далее нужно затянуть резьбу

Это действие тоже должно осуществляться без резких движений, в неторопливом ритме, и внимательно. Если вы хотите качественно нарастить радиатор отопления, то о никакой спешке не может быть и речи.

Чтобы не допустить протекания, необходима межсекционная прокладка

Крайне нежелательно повреждение металлической нарезки – из-за этого могут появиться не самые безобидные проблемы, на решение которых придется дополнительно тратить собственное время и финансовые средства.

Увеличенный в размерах радиатор нужно поместить обратно на кронштейн и возобновить соединение с трубой центрального отопления. Чтобы это сделать необходимо вооружится гаечным ключом соответствующего диаметра и паклей, которая необходима для обматывания трубной резьбы при прикручивании радиатора.

Добавить секций радиатору отопления несложно, для этого не нужно 10 лет работать в бригаде монтажников отопления. Но без серьезного подхода, наличия элементарных инструментов и удалению этому процессу своего личного времени не обойтись. Впрочем, можно прибегнуть и ко второму варианту решения проблемы с недостаточной обогреваемостью помещения – стать клиентом предоставляющей такие услуги компании, работники которой выполнят все сами, быстро и качественно.

Установка радиаторов не под окном. Какие правила важно соблюсти при выборе и установке приборов отопления?

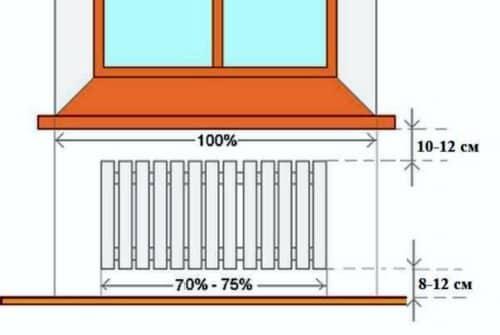

По нормам СНИПа, устанавливающим основные требования для застройщиков, ширина идеального отопительного прибора не должна быть менее половины ширины оконного проема. Только в таком случае хозяину жилья удастся избежать проблем с отсыреванием стен и опасных для здоровья сквозняков. В госучреждениях, таких как детские сады, школы и больницы, размеры батарей не могут быть менее 75% от ширины окна, что объясняется увеличенными параметрами проемов.

Помимо размеров важны и особенности их расположения относительно пола, дверных проемов, подоконников и других стен.

1. Возле стены за батареей обязательно должно сохраняться пространство шириной не менее 3-5 см, чтобы обеспечить нормальную циркуляцию теплого воздуха.
2. Не рекомендуется устанавливать отопительные приборы слишком близко к подоконнику, чтобы избежать теплопотерь. Расстояние между ними должно быть не менее 10 см.
3. Высота расположения батареи от пола в идеале варьируется в диапазоне от 8 до 12 см, чтобы предотвратить образование холодных зон.

К сожалению, не все соблюдают эти нормы, когда речь заходит о перепланировке. Для квартир самый частый случай — это присоединение лоджии с удалением подоконного блока. Теперь узаконить такое решение будет практически невозможно даже в случае переноса радиаторов на одну из стен. Современные проекты предлагают альтернативный выход в виде внутрипольных батарей. Технически выполнить это не всегда возможно, поскольку конструкции должны вписываться в первоначальный проект отопительной системы.

И самое важное — батареи всегда должны располагаться под окнами, чтобы обеспечить эффективность обогрева.

Как установить дополнительные батареи отопления. Виды отопительных систем

Современные способы подключения радиатора отопления являются исключительно важными нюансами в вопросах обеспечения домашнего тепла. В строительной практике наиболее распространены два вида систем отопления – это однотрубная и двухтрубная. Именно от того, какой конкретно вид отопления у вас в доме фигурирует, – и зависит то, по какой схеме будет осуществляться интеграция радиатора.

Кстати, даже если батарею вы подключаете не самостоятельно, а при помощи профессионалов из специализированной компании, вам всё равно стоит быть осведомлённым о том, какую именно отопительную систему вам установили. Для наглядности рассмотрим каждую из этих видов более подробно.

Однотрубное отопление

Этот вид работает по принципу подачи воды в современный радиатор, как правило, интегрированный в квартире высотного здания, то есть в многоэтажке. Данное подключение отопительной батареи считается самым доступным и простым видом.

Но и в этой системе есть свои недостатки: беря в расчёт такие, казалось бы, простые монтажные работы, однотрубная система не предполагает возможности самостоятельного регулирования подаваемого тепла. То есть этот вид отопления не предусматривает каких-либо дополнительных устройств, способных предоставить домовладельцу такую услугу. Ввиду этого теплоотдача в квартире подаётся сообразно с изначально заложенным расчётным уровнем .

Двухтрубное отопление

Деятельность этой системы основывается на продвижении по первой трубе горячего теплоносителя, при этом по второй трубе в обратном направлении – производится вывод уже охлаждённой жидкости. В подобном виде подачи тепла имеет место параллельный способ подсоединения устройств отопления.

Характерная черта двухтрубной системы – методичная равномерность нагрева всех её составляющих. Плюс ко всему, у владельца такого отопления есть возможность самостоятельно регулировать тепло в квартире с помощью специфичного вентиля, монтированного возле самого радиатора.
