Как подключить радиатор отопления с боковым входом. Схемы и способы подключения радиаторов

Как подключить радиатор отопления с боковым входом. Схемы и способы подключения радиаторов

Существует два типа подключения радиаторов: боковое и нижнее.

Стандартное исполнение большинства отопительных приборов – боковое подключение: справа и слева есть по два присоединительных отверстия. Два из них занимаются при подключении к трубопроводу, в один (вверху, напротив подающего трубопровода) вкручивается воздухоотводчик, а четвертый обычно остается свободным и его закрывают заглушкой.

Схема сборки и подсоединения радиатора с боковым подключением (Тут использованы металлопластиковые трубы, но принцип и для других труб останется тот же, уйдут или изменятся только фитинги)

Радиаторы с нижним подключением, как правило, делают по заказу. При этом типе подключения два патрубка расположенных друг от друга на небольшом расстоянии (50-80 мм). Находятся они внизу. Есть три варианта размещения: справа, слева или по центру отопительного прибора. При заказе требуется уточнять, в каком месте должны они должны располагаться. Есть одна особенность таких моделей: они обязательно оснащены термостатом.

Нижнее подключение популярно при скрытой разводке отопления, когда трубы замурованы в стену или пол. При подсоединении к патрубкам подключается специальный узел, который называют еще «мультифоекс» (на фото он виден).

Нижнее подключение в двухтрубной системе

От входного патрубка подачи к терморегулятору идет внутри трубка. По ней теплоноситель поднимается вверх, заходит на термостат, а оттуда расходится по коллекторам отопительного прибора. Потому при подключении важно не перепутать вход подачи и обратного трубопровода: мало того, что работать так ничего не будет, можно еще и узел входа повредить. Куда нужно подключать подачу указано в паспорте, который должен быть в каждой упаковке (со штампом продающей организации для сохранения гарантий).

При грамотно выполненной подводке труб нижнего подключения радиатора их практически не видно. Хотя для скрытого отопления сегодня есть другое решение – теплый плинтус.

Схемы бокового подключения радиаторов

Вообще схем шесть, но наиболее распространены три: они имеют более высокую эффективность.  В многоэтажных домах с вертикальной схемой подачи теплоносителя почти всегда батареи подключены сбоку. Такой тип подсоединения называется «односторонне боковое подключение». Он эффективно работает с небольшими по размеру отопительными приборами: до 8-10 секций или 1,0-1,2 метра (для панельных радиаторов). При таком способе тепловая мощность будет близка к паспортной – потери могут составлять 5-7%.

Варианты подключения

При горизонтальной разводке более популярно нижнее седельное подключение: это когда трубопроводы подключаются в нижние коллекторы (присоединительные отверстия). Тут по эффективности картина практически такая-же: нормально прогреваются небольшие радиаторы, падение теплоотдачи на уровне 5-7%.

При больших размерах отопительных приборов рекомендовано диагональное подключение: подача сверху с одной стороны, обратка – снизу, с другого бока. Это самая эффективная схема, которую используют производители при тестировании оборудования на заводах. И в паспортах указана именно она.

Как соединить радиатор отопления с трубой. Какой может быть обвязка из полипропиленовых труб

Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.

Примеры схем при однотрубном и двухтрубном способе обвязки водяных конвекторов отопления

Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.

Выбор обвязки заключается в принятии решения по следующим вопросам:

• какая схема системы отопления будет использована (однотрубная или двухтрубная);
• какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.

Схематичное изображение способов подключения (обвязки) радиаторов водяного отопления

На заметку: по мнению экспертов, прокладку трубопровода необходимо вести с минимальным количеством изгибов — прямые участки трубы более устойчивы к гидродинамическим нагрузкам и образованию воздушных пробок.

Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.

Для однотрубной системы:

• обычно в такой системе используется последовательное подключение радиаторов;
• перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.

Схема последовательного соединения радиаторов при однотрубном способе обвязки

Для двухтрубной системы:

• используется как параллельное, так и последовательное подключение батарей;
• патрубки радиатора подключаются к разным трубам — верхний к подающей трубе, нижний к обратке.

Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Схематичное изображение в плане двухтрубного способа обвязки радиаторов системы автономного отопления

Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.

Список работ по обвязке радиатора

В данном случае указанную процедуру будем проводить, используя трубы из полипропилена. Шаровые краны должны быть прямыми или угловыми, которые также изготовлены из полипропилена.

Выполнить установку несложно, если у вас уже есть определенный навык работы с такими материалами. Цена элементов для отопительной системы совсем небольшая.

Как подсоединить радиатор отопления к полипропиленовой трубе от стояка

Чтобы выполнить обвязку придерживайтесь следующей очередности работ:

• муфту с накидной гайкой следует вставить в мультифлекс;
• специально изготовленные скобы помогут закрепить трубы на стенах, важно подобрать удобную высоту, только чтобы трубы не касались поверхности, зафиксировать элементы на стенах можно при помощи гвоздей или саморезов.

Трубы легко спрятать за гипсокартонными конструкциями

Совет: выполняя укладку труб в стенах, используйте полипропиленовые трубы для отопления. которые будут выходить из них лишь в местах подключения.

Для закрепления батарей можно использовать самый различный крепеж, но обычно отдают предпочтение штыревому соединению. Чтобы повесить отопительное оборудование на необходимой высоте можно воспользоваться угловыми кронштейнами.

Источник: https://alyuminievye-batarei.aystroika.info/stati/kak-soedinit-plastikovuyu-trubu-s-chugunnoy-batareey-sposo-rezinovaya-prokladka

Какое подключение радиаторов отопления лучше. Цены на популярные радиаторы отопления

Варианты вертикальных стояков при однотрубной системе отопления

• Вариант «а» называется стояком с верхней подачей теплоносителя. То есть от подающего коллектора (котла) труба поднимается свободно к самой высокой точке стояка, а затем последовательно проходит вниз через все радиаторы. То есть подача горячего теплоносителя непосредственно на батареях осуществляется по направлению сверху вниз.
• Вариант « б » — однотрубная разводка с нижней подачей. Уже на пути вверх, по восходящей трубе, теплоноситель минует череду радиаторов. Затем направление потока меняется на противоположное, теплоноситель проходит ещё через вереницу батарей, пока не попадает в коллектор «обратки».

Второй вариант применяется из соображений экономии труб, но очевидно , что недостаток однотрубной системы, то есть падение температуры от радиатора к радиатору по ходу теплоносителя, выражено в еще большей степени.

Таким образом, если у вас в доме или квартире смонтирована однотрубная система, то для выбора оптимальной схемы подключения радиаторов в обязательном порядке следует уточнить, в каком направлении осуществляется подача теплоносителя.

Секреты популярности системы отопления «ленинградка»

Несмотря на довольно значимые недостатки однотрубные системы все же остаются довольно популярными. Пример тому – система отопления «ленинградка» о которой подробно рассказывается в отдельной статье нашего портала. А еще одна публикация посвящена байпасу в системе отопления – тому элементу, без которого однотрубные системы нормально работать не в состоянии.

А если система двухтрубная?

Двухтрубная система отопления считается более совершенной. Она проще в управлении, лучше поддается тонким регулировкам. Но это на фоне того, что для ее создания потребуется больше материала, и монтажные работы становятся более масштабными.

Упрощенная схема двухтрубной системы отопления в частном доме

Как видно по иллюстрации, и труба подачи, и обратная по сути представляют собой коллекторы, к которым подключены соответствующие патрубки каждого из радиаторов. Очевидное достоинство – температура в подающей трубе-коллекторе выдерживается практически единой для всех точек теплообмена, то есть почти не зависит от расположения конкретной батареи по отношению к источнику тепла (котлу).

Применяется такая схема и в системах для домов в несколько этажей. Пример показан на схеме ниже:

Двухтрубная система отопления при разводке стояками на несколько этажей

В этом случае стояк подачи сверху заглушен , как и труба «обратки», то есть они превращены в два параллельных вертикальных коллектора.

Здесь важно правильно понять один нюанс. Наличие двух труб около радиатора еще вовсе не означает, что и система уже сама по себе является двухтрубной. Например, при вертикальной разводке может быть вот такая картина:

Труб вроде бы две штуки, но система все равно однотрубная

Такое расположение может ввести неопытного в этих вопросах хозяина в заблуждение. Несмотря на наличие двух стояков, система все равно однотрубная , так как радиатор отопления подключён только к одной из них. А вторая – это стояк, обеспечивающий верхнюю подачу теплоносителя.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/perekrestnoe-podklyuchenie-radiatorov-otopleniya-gde-luchshe-ustanavlivat-radiator

Как подключить радиатор отопления с нижним подключением. Основные способы подключения

Сразу оговоримся, что таких способов существует достаточно много. Мы же намерены рассмотреть лишь самые популярные из них. Вот они:

1. одностороннее;
2. нижнее;
3. диагональное.

Первый вариант подключения применяется в многоэтажных домах с централизованным отоплением. Трубы в данном случае подключаются лишь с одной стороны батареи, благодаря чему номинальная мощность каждого прибора используется по максимуму. Но качество обогрева будет во многом зависеть от числа секций. К примеру, если подключение одностороннее, то нагретая жидкость не сможет дойти в секции, расположены отдаленно от подключения. В частности, это касается приборов на 15 секций. Другими словами, для батарей с большим количеством секций лучше использовать другой способ подводки.

Также есть диагональная схема (ее еще называют перекрестной), которая применяется со столь популярными сегодня биметаллическими радиаторами. Она заключается в следующем: подводная труба подключается через верхний патрубок, а выводная – через нижний, но уже с другой стороны батареи. В таком случае теплоноситель распространяется более равномерно, следовательно, теплопотери существенно снижаются.

Но есть такие помещения, в которых ни один из описанных выше вариантов невозможен. В таком случае используются радиаторы отопления с нижним подключением, при котором подвод и отвод обустраиваются с разных сторон отопительного прибора. Разумеется, при таком сквозном движении жидкость не достигает верхней части секций, в связи с чем отдача тепла снижается примерно на 15%. Тем не менее, подобная схема весьма популярна в частных домах с отоплением индивидуального типа.

Важно! Теплопотери можно возместить, если использовать специальные трубки-распределители.

Как правильно подключить радиатор отопления при однотрубной системе. Стоит ли использовать однотрубную отопительную систему

При прокладке труб часто используется 2-трубная схема отопительной системы. Схематически ее можно представить в виде 2 контуров, один отвечает за подачу горячей воды в радиаторы, а второй – за отвод остывшего теплоносителя и его подачу в котел. Такой подход позволяет организовать циркуляцию воды одинаковой температуры во все батареи.

Существенным недостатком такого способа организации отопления считаются финансовые затраты на трубы (цена устройства такого отопления будет примерно в 1,5-2 раза больше, чем однотрубного), да и трудоемкость возрастает. К тому же трубы сложнее будет замаскировать.

Однотрубная схема не предполагает наличие отдельного стояка для отвода охлажденного теплоносителя, то есть труб потребуется примерно вдвое меньше. Схематически ее можно представить в виде замкнутого контура, а подключение радиаторов при однотрубной системе отопления выполнено последовательно.

Сравнение одно- и двухтрубной системы отопления

Массово применяться такая система стала в период строительного бума еще при СССР, тогда же и обнаружились ее существенные недостатки:

• главным можно считать то, что последние батареи в контуре получают теплоноситель с температурой примерно на 30-50% ниже, чем ближайшие к котлу, это приводит к тому, что помещения отапливаются крайне неравномерно;

Обратите внимание!
Этот недостаток легко решить, увеличивая число секций последних радиаторов.
Но при строительстве большого числа объектов это приведет к увеличению расчетов, что не очень удобно.

• понадобится довольно мощный насос, организовать перемещение теплоносителя самотеком не выйдет;
• для нее характерны большие теплопотери;
• запуск системы длится дольше, чем в случае с двухтрубной системой;
• при выполнении работ своими руками особенно велик риск возникновения воздушных пробок в процессе эксплуатации. Просто довольно часто не удается выдержать нужные уклоны на всем протяжении труб.

Перечисленный список недостатков характерен для обычной однотрубной отопительной системы. В наши дни большая часть перечисленных недостатков успешно устраняется установкой нехитрых приспособлений. Например, уже можно регулировать температуру в отдельно взятых батареях, а установка балансировочных вентилей позволит добиться практически одинаковых условий работы для всех батарей контура.

Учитывая существенную экономию на материалах, такая схема отопительной системы однозначно заслуживает внимания.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/kak-podklyuchit-alyuminievye-radiatory-otopleniya-podklyuchenie-alyuminievyh-radiatorov

Как правильно подключить радиатор отопления при двухтрубной системе. Какие виды отопительных систем бывают?

Для того чтобы понимать как подключить радиатор отопления, нужно четко осознавать в какую систему она будет интегрироваться. Даже если все работы будут выполнять мастера из специализированной фирмы, все равно хозяину дома нужно знать какая схема отопления у него в жилище будет реализовываться.

Однотрубное отопление

Основывается на подаче воды в радиаторы, установленные в многоэтажном строении (как правило, в многоэтажках). Такое подключение радиатора отопления является самым простым.

Однако при доступности монтажа такая схема имеет один серьезный недостаток – невозможно регулировать подачу тепла. Никаких специальных устройств такая система не предусматривает. Поэтому теплоотдача соответствует заложенной проектом расчетной норме.

Наглядные схемы подключения радиаторов для разных отопительных систем: однотрубной и двухтрубной

Двухтрубное отопление

Рассматривая варианты подключения радиаторов отопления, естественно стоит уделить внимание и двухтрубной отопительной системе. Ее функционирование базируется на подаче горячего теплоносителя по одной трубе, а отводу охлажденной воды в обратном направлении по второй трубе. Здесь реализуется параллельное подключение отопительных устройств. Достоинством такого подключения является равномерность нагрева всех батарей. Кроме того интенсивность теплоотдачи можно регулировать вентилем, который монтируется перед радиатором.

Важно! Правильное подключение радиаторов отопления подразумевает соблюдение требований главного нормативного документа – СНиП 3.05.01-85.

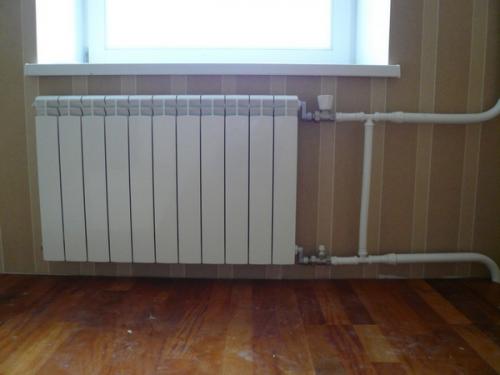

Схемы подключения радиаторов отопления в частном доме. Виды разводки труб

Подключение радиаторов отопления в частном доме может осуществляться по однотрубной или двухтрубной схеме .

Первый способ широко используется в домах многоэтажного типа, в которых горячая вода сначала подается по подающей трубе на верхние этажи, после чего, пройдя по радиаторам сверху вниз, она поступает к отопительному котлу, постепенно остывая. Чаще всего в такой схеме присутствует естественная циркуляция теплоносителя.

На фото однотрубная схема подключения радиатора в квартире с байпасом (перемычкой)

Ее главные достоинства:

• Невысокая стоимость и материалоемкость.
• Относительная простота монтажа.
• Совместимость с системой теплых полов и радиаторов различных видов.
• Возможность установки в помещениях с различной планировкой.
• Эстетичный вид за счет использование только одной трубы.

• Сложность проведения гидро- и теплорасчета.
• Отсутствие возможности регулировка подачи тепла на отдельном радиаторе, не оказывая при этом влияние на остальные.
• Высокий уровень теплопотерь.
• Необходимо повышенное давление носителя тепла.

Обратите внимание: В процессе эксплуатации однотрубной системы отопления могут возникать затруднения с циркуляцией теплоносителя по трубопроводу. Однако их можно решить посредством установки насосного оборудования.

Монтаж радиаторов отопления в частном доме с однотрубной разводкой с использованием циркуляционного насоса

Двухтрубная схема подключения батарей отопления в частном доме базируется на параллельном способе подключения отопительных приборов. То есть, ветка, подающая теплоноситель подается в систему, в данном случае не связана с веткой, по которой происходит его возвращение, а их соединение осуществляется в конечной точке системы.

• Возможность использования автоматических регуляторов температуры.
• Удобство в обслуживании. При необходимости недочеты и ошибки, допущенные при монтаже можно исправить без ущерба для системы.

• Более высокая стоимость работ по установке.
• Более длительный срок монтажа по сравнению с однотрубным типом разводки.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/podklyuchenie-radiatorov-pri-odnotrubnoy-sisteme-otopleniya-sistemy-s-estestvennoy-i

Неправильное подключение радиаторов отопления. Не греет радиатор отопления — верх горячий, а низ холодный

Эффективность работы отопительной системы — это главный аспект, который влияет на комфортность проживания. При неправильном подключении радиаторов отопления система будет работать на 30−50% слабее от запланированной мощности. В этой статье мастер сантехник расскажет как понять правильно ли подключен радиатор отопления и что делать если это не так.

Возможные причины

Почему нижняя часть радиатора отопления холодная? Следует сказать, что практически у всех моделей батарей температура в нижней части несколько ниже, чем на входе. Это связано с высоким уровнем теплоотдачи, вода успевает существенно остыть, прежде чем покинуть прибор. Возникает разница температур, которая несколько пугает владельцев. Так что при небольших перепадах не стоит волноваться, это вполне нормальная ситуация.

Но если разница существенно увеличивается, нижняя часть немного теплая или практически холодная, то этот факт указывает на серьезные проблемы. Существенно снижается эффективность системы, батарея неспособна обеспечивать достаточное количество тепла . Это негативно сказывается на температуре в помещении, так что необходимо срочно принять меры.

Самые распространенные причины:

• Во время установки были перепутаны трубы для подачи и обратки;
• Невысокая скорость циркуляции жидкости.

Первый случай достаточно распространен, подобные ситуации могут возникать при самостоятельном подключении или использовании услуг неквалифицированных мастеров. Любые нарушения схемы приводят к невозможности полноценной дальнейшей эксплуатации радиатора.

Во втором случае скорость течения воды внутри радиатора достаточно низкая, что негативно сказывается на его эксплуатации. Жидкость успевает полностью остыть, пока покинет батарею. На замедление скорости прохождения потока может повлиять множество причин, каждая из них требует оперативного устранения.

Неправильное подключение

Неверное присоединение труб – одна из возможных причин снижения эффективности радиатора . Это грубая ошибка, опытные мастера не допускают таких оплошностей, чаще всего они возникают после выполнения работ любителями.

Труба, которая предназначена для обратки, присоединяется к верхнему патрубку, подача – к нижнему. В результате возникает спектр сопутствующих проблем:

• Полностью нарушается циркуляция воды и полноценная работа отопительной системы;
• Снижается КПД радиатора и его теплоотдача, вода неспособна полностью наполнить все секции;
• Нарушается процесс отведения жидкости из батареи.

Вода заходит через нижний патрубок, проходит по кругу и покидает радиатор. Его секции не прогреваются, реальная эффективность существенно снижается. Верхнее подключение не дает отводить жидкость из внутренней части, ведь особенности конструкции радиатора не позволяют создать повышенное давление для ее вывода через верхний патрубок.

Попадая внутрь, горячая вода старается сразу подняться вверх, ведь она имеет меньшую плотность, чем холодная. Теплоноситель преодолевает наименьший путь, а жидкость в секциях не перемещается.

При правильном подключении вода поступает сверху и проходит по верхнему коллектору. В радиаторе более низкое давление, жидкость перетекает в колонки и направляется в нижнюю часть. При этой схеме обеспечивается полноценный нагрев батареи.
