Какое подключение радиаторов отопления лучше. Как устроен радиатор отопления

Если упрощенно взглянуть на большинство радиаторов отопления, то их гидравлическая конструкция представляет собой достаточно несложную, понятную схему. Это два горизонтальных коллектора, которые соединены между собой вертикальными каналами-перемычками, по которым происходит перемещение теплоносителя. Вся эта система или выполнена из металла, обеспечивающего необходимую высокую теплоотдачу (яркий пример – мощность секции чугунного радиатора ), либо «одета» в специальный кожух, конструкция которого предполагает максимальную площадь контакта с воздухом (например, биметаллические радиаторы).

Какое подключение радиаторов отопления лучше. Как устроен радиатор отопления

Очень упрощенно – схема устройства большинства радиаторов отопления

1 – Верхний коллектор;

2 – Нижний коллектор;

3 – Вертикальные каналы в секциях радиатора;

4 – Теплообменный корпус (кожух) радиатора.

Оба коллектора, верхний и нижний, с обеих сторон имеют выходы (соответственно, на схеме верхняя пара В1-В2, и нижняя В3-В4). Понятно, что при подключении радиатора к трубам контура отопления подключается лишь два выхода из четырех, а оставшиеся два глушатся. И вот от схемы подключения, то есть от взаимного расположения трубы подачи теплоносителя и выхода в «обратку» во многом зависит эффективность работы установленной батареи.

И прежде всего, планируя установку радиаторов, хозяин должен точно разобраться, какая же система отопления функционирует или будет создаваться в его доме или квартире. То есть он должен четко представлять, откуда поступает теплоноситель и в какую сторону направлен его поток.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/shemy-podklyucheniya-radiatorov-otopleniya-v-mnogokvartirnom-dome-faktory-vliyayushchie-na

Диагональное подключение радиаторов отопления. Правильное подключение радиаторов отопления при однотрубной системе

Диагональное подключение радиаторов отопления. Правильное подключение радиаторов отопления при однотрубной системе

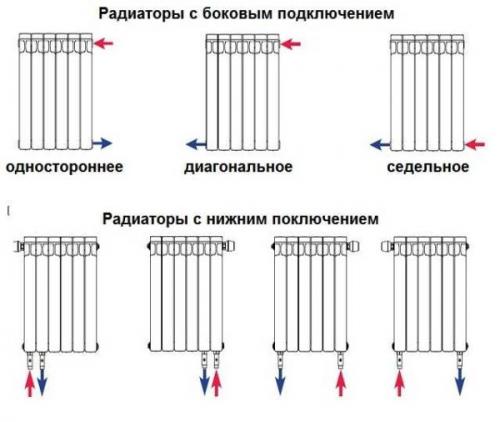

  • одностороннее;
  • диагональное.

Диагональное подключение радиаторов отопления. Правильное подключение радиаторов отопления при однотрубной системе

Варианты подключения

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).

Обвязка при одностороннем подключении

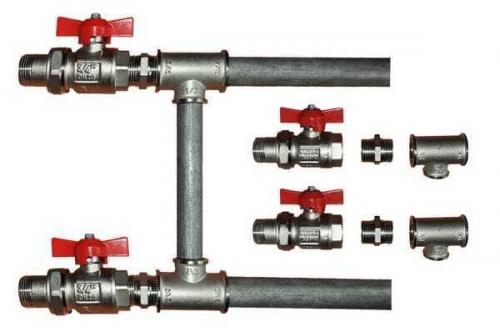

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Диагональное подключение радиаторов отопления. Правильное подключение радиаторов отопления при однотрубной системе

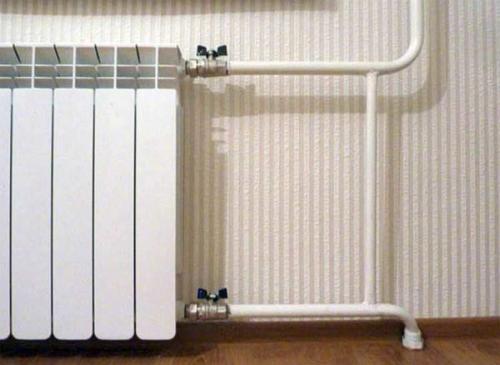

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста.  При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Диагональное подключение радиаторов отопления. Правильное подключение радиаторов отопления при однотрубной системе

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

Диагональное подключение радиаторов отопления. Правильное подключение радиаторов отопления при однотрубной системе

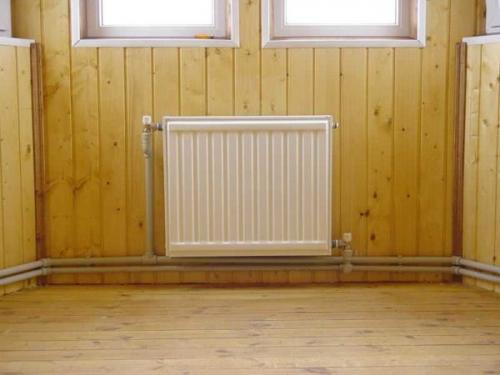

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Диагональное подключение радиаторов отопления. Правильное подключение радиаторов отопления при однотрубной системе

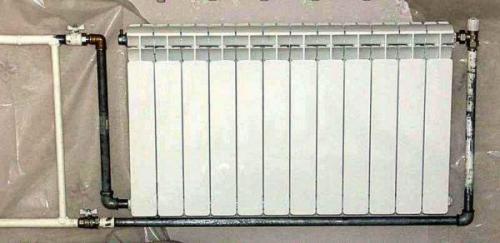

При двухтрубной нижней разводке

При однотрубной системе с вертикальными стояками (в квартирах) все выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Диагональное подключение радиаторов отопления. Правильное подключение радиаторов отопления при однотрубной системе

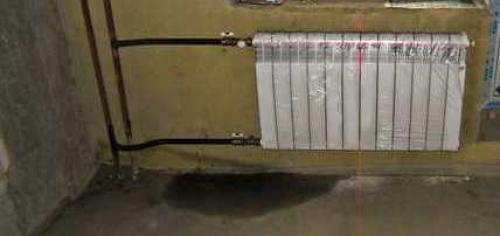

Подача теплоносителя сверху

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса. .

Диагональное подключение радиаторов отопления. Правильное подключение радиаторов отопления при однотрубной системе

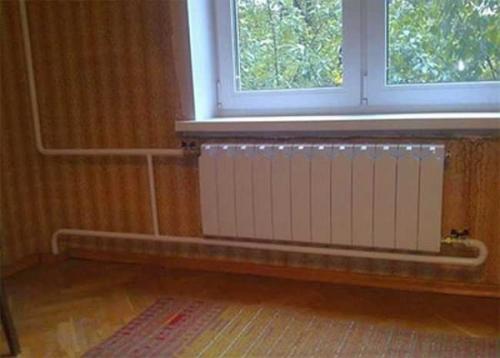

Подача теплоносителя снизу

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

Диагональное подключение радиаторов отопления. Правильное подключение радиаторов отопления при однотрубной системе

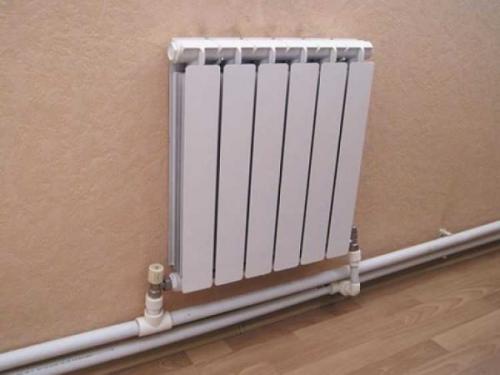

При двухтрубной системе

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

Седельное подключение при однотрубной системе

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).

Расстановка

Точное количество секций радиаторов определяется в ходе теплотехнического расчета. Правильно выполненный расчет позволит восполнить потери тепла, повысить энергоэффективность. Основные данные для расчета – значение теплопотерь для каждого отдельного помещения и мощность теплоотдачи секции батареи.

Диагональное подключение радиаторов отопления. Правильное подключение радиаторов отопления при однотрубной системе

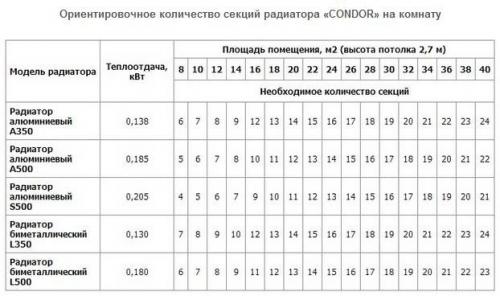

Рассмотрим расчет секций на примере радиаторов кондор

Общая теплоотдача батарей должна компенсировать потери тепла. Также в ходе расчета определяется требуемое сечение труб для каждого участка системы. Существуют типовые варианты размещения отопительных приборов.

Нижнее подключение радиаторов отопления. Варианты схем подключения радиаторов

Подача теплоносителя к батареям определяет степень, равномерность и скорость прогрева приборов. Рассмотрим наиболее эффективные виды подключения радиаторов отопления.

Радиаторы с нижним подключением

Все батареи могут совмещаться боковым или нижним способом. Если выбирается подключение радиаторов отопления с нижней подводкой, то тут всего два патрубка – один для подачи теплоносителя, второй – для обратного тока воды. Получается, что с одной стороны подается вода, с другой – вытекает. Точные указания о подключении трубопроводов, куда именно присоединяется подача, а куда обратка написано в прилагаемой к прибору инструкции по монтажу.

Батареи с боковым способом подключения

Этот вариант предполагает большее разнообразие, можно выбрать способы подключения радиаторов отопления по типу системы, простоте монтажа и удобству пользования.

Какое подключение радиаторов отопления лучше. Как устроен радиатор отопления 11

Всего техник четыре, рассмотрим каждую из них:

  1. Диагональная схема. Считается одной из самых лучших и берется за основу при тестировании приборов отопления производителями продукции. Данные тепловой мощности, указанные в паспорте прибора, как раз определяются при диагональной схеме. Принцип – подача теплоносителя с одной стороны батареи в верхний вход, а трубопровод обратного тока присоединен к нижней точке коллекторов с другой стороны батареи (противоположной). Таким образом теплоноситель проходит все секции, обеспечивая быстрый и равномерный прогрев.
  2. Односторонний тип подключения выглядит так – магистраль подачи теплоносителя присоединяется к верхней точке коллектора, обратки – к нижней точке, но все трубы находятся с одной стороны радиатора. Эта схема удобна при расположении стояка сбоку от батареи, именно одностороннее подключение применяется почти во всех квартирах многоэтажных домов. Подача теплоносителя снизу – менее эффективный вариант, трубы размещать неудобно, требуется хорошее давление в системе, иначе носитель не будет проходить по секциям батареи с нужной скоростью. Чтобы повысить скорость нагрева в батареях с 10-ю и более секциями, нужно ставить удлинители потока – это трубы, доводящие теплоноситель дальше середины. Устройства применяются в алюминиевых, биметаллических радиаторах, удлинители улучшают теплоотдачу батарей.
  3. Седельная схема. Считается не самой эффективной из-за снижения теплопередачи на 12-14%. Однако если применяется седельная схема подключения радиатора отопления, то двухтрубная система не занимает много места в квартире. Магистрали выкладываются в полу или прямо по нему, то есть практически незаметны. Чтобы снизить теплопотери, рекомендуется брать батарею с запасом мощности.
