Замена радиатора охлаждения Нива Шевроле бертоне. Замена радиатора: Нива Шевроле

Замена радиатора охлаждения Нива Шевроле бертоне. Замена радиатора: Нива Шевроле

Основным компонентом системы охлаждения двигателя является радиатор. Нива Шевроле в силу своей конструкции доставляет определенные неудобства при замене данного элемента. Самое время узнать, как выполнить данную процедуру без проблем.

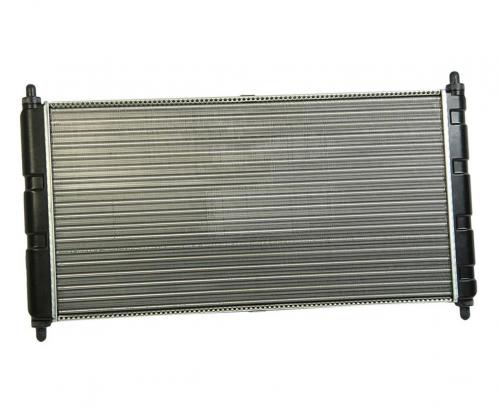

Как подобрать радиатор на Шеви Ниву

Нива Шевроле имеет две основные комплектации — с кондиционером и без. Независимо от наличия или отсутствия конденсора, радиатор охлаждения двигателя на всех Niva Chevrolet одинаковый. Остается лишь выбрать хороший бренд и установить новую деталь на авто.

Артикул оригинальной запчасти — 2123130101200.

Известные бренды:

• Hola — радиатор от этой фирмы обойдется автовладельцу в 2500 рублей. Это знаменитый нидерландский производитель различных автозапчастей, начиная от ремней, заканчивая сложными деталями подвески и подшипниками. Отзывы пользователей говорят сами за себя — соотношение цены/качества здесь хорошо соблюдается.
• ДААЗ — цена 3000 рублей. Является знаменитым отечественным производителей самых разных запчастей для Lada и иномарок. Многие из деталей поступают на конвейер ВАЗа, поэтому в качестве можно не сомневаться.
• Luzar — недорогие радиаторы по цене 2880 рублей. Качество среднее, но за свою цену радиатор Luzar на Ниве Шевроле отрабатывает вполне хорошо.

Бренд редко влияет на срок службы детали. Скорее он определяет вероятность заводского брака. Если радиатор изготовлен с ошибками, он сразу даст течь.

Когда необходимо менять радиатор охлаждения

Радиатор не имеет какой-либо периодичности замены. Он работает до тех пор, пока не получит пробоину и не даст течь. Убить данную деталь может случайный камень, на большой скорости попавший в соты во время движения или естественное старение. Дело в том, что все современные радиаторы изготавливают из алюминия и пластика и при длительной эксплуатации эти материалы начинают деформироваться, неизбежно провоцируя утечки антифриза.

Основной признак неисправности — следы антифриза под радиатором, на его корпусе или сливной пробке. Кстати, в случае с пробкой, ее можно подтянуть на половину оборота, чтобы деталь прослужила еще хотя бы полгода.

Как поменять радиатор на Ниве Шевроле?

Для замены понадобится гараж, стандартный набор инструментов и тара для сбора антифриза. Кстати, это отличная возможность для замены последнего. Поэтому рекомендуется сразу приобрести 10 кг новой охлаждающей жидкости.

Выполните данную процедуру в следующем порядке:

1. Снимите передний бампер. Увы, но без снятия бампера ничего не получится.
2. Демонтируйте обе фары с автомобиля.
3. Снимите корпус воздушного фильтра с патрубком и ДМРВ.
4. Снимите бачок омывателя.
5. Открутите крепление теплообменника ГУР и отведите его в сторону.
6. Открутите крепление переднего усилителя и демонтируйте его.
7. Произведите слив антифриза.
8. Открутите крепления конденсора кондиционера и выдвините оба радиатора вперед. Отсоедините патрубки от радиатора, отключите разъемы от вентиляторов.
9. Далее остается снять старый радиатор, Переставить блок вентиляторов и произвести сборку в обратной последовательности.

Фото процесса:

Заключение

Как видите, произвести замену радиатора охлаждения на Ниве Шевроле можно и самостоятельно. Это поможет сэкономить деньги на услугах автосервиса и способствует получению дополнительных навыков при ремонте автомобиля.

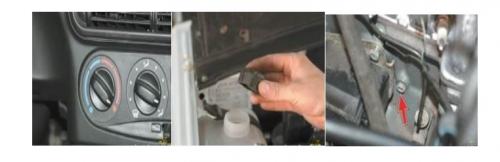

Замена радиатора охлаждения двигателя нива-шевроле. Замена радиатора охлаждения Шевроле Нива

Радиатор обеспечивает охлаждение жидкости, которая циркулирует по большому кругу. Теплоотдача осуществляется при прохождении тосола или антифриза по его трубкам, которые контактируют с воздухом.

Дополнительно двигатель обдувают два вентилятора, каждый из которых включается при определенной температуре.

На Нива Шевроле радиатор установлен в передней части моторного отсека, для его замены конструкторы обеспечили хороший доступ.

Перед проведением демонтажа нужно убедиться в поломке радиатора.

Когда радиатор нужно менять?

Если система герметична, уровень охлаждающей жидкости не меняется, она будет всегда находиться на одной и той же отметке. В процессе работы двигателя из-за нагрева и расширения отметка будет немного подниматься, но при охлаждении возвращаться в исходное положение.

Случай из практики: уровень жидкости выше нормы может быть из-за воздушной пробки. Такое часто бывает при нарушении заливки тосола или антифриза при выполнении ремонтных работ.

Часто из-за повреждения радиатора уровень охлаждающей жидкости падает.

Неисправность можно обнаружить по следующим признакам:

• появление течи на передней поверхности бампера;
• подтеки под машиной возле правой или левой фары;
• падение уровня тосола или антифриза и «запотевание» на поверхности радиатора.

При обнаружении хотя бы одного из признаков радиатор подлежит замене. Если вовремя не провести ремонтные работы, течь может усилиться и автомобиль будет непригоден к эксплуатации.

Ремонт достаточно простой, его можно провести самостоятельно даже при отсутствии профессиональных навыков.

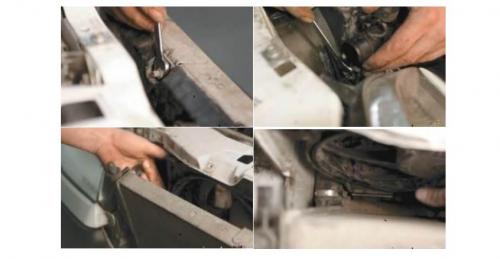

Алгоритм работ по замене радиатора

Чаще всего радиатор меняют при появлении течи, которую нельзя устранить обычным герметиком. Производитель рекомендует устанавливать только оригинальные детали, которые точно подходят по размерам и по посадочным местам.

Вместе с радиатором можно поменять и вентиляторы охлаждения, отсоединив их от сети и открутив крепления от корпусов.

Замена радиатора ни Нива Шевроле – алгоритм работ:

1. Снимите отрицательную клемму с аккумуляторной батареи.
2. Снимите защиту картера и брызговик, открутив крепления.

3.Отверните пробку для слива охлаждающей жидкости, предварительно открутив крышку расширительного бачка и переключив заслонку на «горячий воздух».

4.Снимите декоративную облицовку радиатора.

5.Отсоедините клеммы от вентиляторов охлаждения.

6. Выверните верхние и боковые болты крепления верхнего кожуха и снимите его.

7. Аналогичным образом снимите нижний кожух.

8. Снимите нижний шланг с термостата, открутив его хомут. Аккуратно подденьте патрубок отверткой и не порвите его.

9. Выверните верхние кронштейны крепления радиатора и снимите их.

10. Оттяните на себя радиатор и снимите шланг обратки.

11. Отсоедините болты крепления корпуса электровентиляторов и оттяните на себя радиатор для доступа к нижнему патрубку. Ослабьте его хомут и снимите шланг.

12. Аккуратно снимите радиатор.

Сборка проводится в порядке, обратному снятию. Если вы собрались менять вентиляторы, выверните их гайки из корпуса. При затяжке не переусердствуйте, при сильном усилии пластик может лопнуть.

Если вы не помните, когда меняли охлаждающую жидкость, лучше залейте новую. Нежелательно фильтровать старый тосол или антифриз, в котором уже есть мусор и грязь.

Выводы

Если на Нива Шевроле поврежден корпус радиатора, он подлежит замене. Это простая процедура, которую можно провести даже в гараже без ямы.

Для демонтажа и установки нужно следовать инструкции и контролировать свои действия по фото.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/snyatie-radiatora-ohlazhdeniya-niva-shevrole-bez-kondicionera-snyatie-i-ustanovka-radiatora-na

Замена радиатора охлаждения Нива Шевроле с кондиционером. Подготовительные работы к замене

Перед тем, как заменить радиатор охлаждения на Шевроле Ниве, нужно убедиться, что течет именно этот элемент. Ведь часто течь антифриза возникает в местах соединения патрубков. Если явных признаков утечки теплообменника не наблюдается, то понадобится детальный осмотр, для чего следует снять его с автомобиля, и промыть.

На автомобилях Нива Шевроле с кондиционером устанавливается два теплообменника. Основной радиатор системы охлаждения двигателя располагается ближе к двигателю, и имеет больший размер, чем теплообменник кондиционера. Рассматриваемое устройство на автомобилях Нива Шевроле представляет собой два пластиковых бачка, соединяющиеся между собой с помощью алюминиевых трубок с ребрами охлаждения. Место соединений имеют резиновые прокладки, которые и отвечают за то, чтобы из устройства не подтекала жидкость.

Охлаждение радиатора осуществляется за счет потока встречного ветра. Когда этого потока недостаточно, в помощь вступают вентиляторы(2 штуки), включение которых происходит от датчика температуры и реле. Чтобы произвести снятие с последующей проверкой или заменой устройства, понадобится предварительно слить антифриз. Для этого подготовьте емкость, объем которой должен быть не менее 5 литров. Если антифриз имеет коричневый цвет с ржавчиной, то его желательно заменить.

Процедура замены радиатора на Шевроле Ниве трудоемкая, и требует произвести много действий по разборке и сборке авто. Поэтому если вас это пугает – лучше обратитесь на СТО. Перед тем, как снять радиатор Нива Шевроле 2123, следует подготовить необходимые инструменты и материалы.

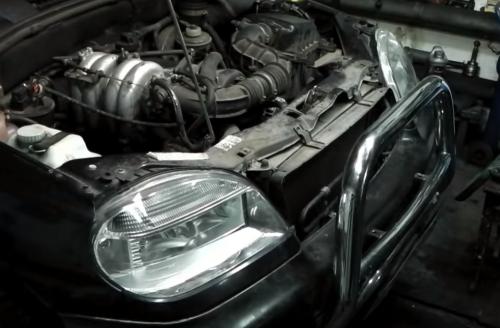

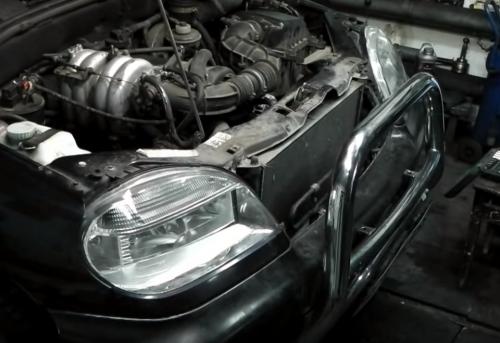

Порядок снятия радиатора на Шевроле Нива

Приступать к работе можно после того, как будет куплен новый теплообменник. Артикул теплообменника на Шевроле Нива имеет номер 2123-1301012. Трудоемкость рабочего процесса требует немалых затрат времени, поэтому работы лучше выполнять в гараже. Для начала рассмотрим вариант снятия радиатора на автомобиле без кондиционера и без необходимости снятия бампера.

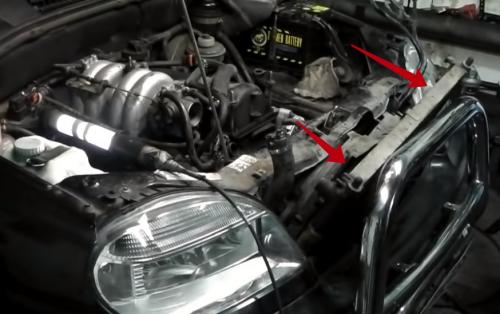

Отодвигаем трубку ГУРа

1. Автомобиль располагается на ровной площадке.
2. Осуществляется откидывание минусовой клеммы с аккумулятора.
3. Демонтируется решетка радиатора, и осуществляется осмотр места возникновения течи. Возможно течь образовалась не в теплообменнике, а по причине повреждения патрубков.
4. Убедившись, что теплообменник на Шевроле Ниве нуждается в замене, продолжаем демонтажные работы.
5. Сливаем антифриз из системы откручивая краник внизу самого радиатора(со стороны водителя), предварительно под машину подставив подходящую по размеру емкость и открыв пробку расширительного бачка.
6. Слить всю ОЖ из системы невозможно, а ее емкость составляет около 8 литров. При выкручивании пробки удается слить примерно 5 литров жидкости, а остальная остается в двигателе.

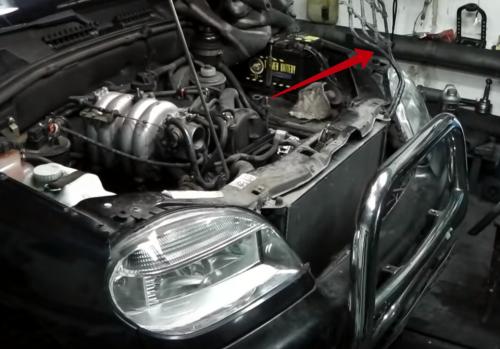

7. Для обеспечения возможности отодвинуть, необходимо снять корпус воздушного фильтра, под которым расположены шланги идущие к трубке охлаждения гидроусилителя. Эта трубка установлена перед всеми теплообменниками, и будет мешать их снятию.
8. Далее осуществляется демонтаж этого масляного радиатора гидроусилителя руля, и отодвигание его в сторону, что делается с целью увеличения места для проведения работ. Ослабив крепления хомутов, необходимо отсоединить патрубки. Его можно не снимать, но в таком случае будет очень трудно установить новый теплообменник на место.



   Достаем конструкцию

9. Ослабляются крепления хомутов патрубков, подходящих к теплообменнику. Патрубки необходимо отсоединить. Также отсоединяется тонкий дренажный патрубок  идущий от расширительного бачка.
10. Отключаются разъемы вентилятора, после чего нужно отсоединить разъемы, и снять звуковые сигналы. Возможно придется немного отогнуть кронштейн крепления звукового сигнала, для увеличения пространства.
11. Крепление теплообменника на Шевроле Ниве осуществляется при помощи специальных кронштейнов в верхней части. Ослабляется крепление кронштейнов, чтобы иметь возможность демонтировать вместе с ними устройство. После этого можно приступать к демонтажным работам.
12. Уже после того как радиатор снят с авто, необходимо открутить с него блок вентиляторов, выкрутив для этого 6 болтов.

Ваз 2123 замена радиатора охлаждения. Замена радиатора Нива Шевроле без кондиционера: последовательность действий

Последовательность действий для машин с кондиционером и без него немного отличается. Дальнейшая инструкция актуальна для более распространенной модификации, где используется обычная печка.

1. Загнать машину на эстакаду или смотровую яму. После этого выждать определенное время, необходимое для полного остывания двигателя. Это требуется по той причине, что во время работы антифриз сильно разогревается и выполнение процедуры ремонта на горячую может привести к серьезным ожогам или повреждениям узлов автомобиля.
2. Подставить под колеса противооткатные башмаки, поднять рычаг ручного тормоза и включить передачу. Во время манипуляций автомобиль будет постоянно дергаться – лишние движения ничего хорошего не принесут.
3. Открыть капот и отключить клеммы от аккумулятора – необходимость вызвана вмешательством в электрическую часть автомобиля.
4. При необходимости снять защиту картера и внешний пластик (при наличии) – это облегчит доступ к требуемым креплениям и узлам.
5. Обработать все болтовые соединения жидким ключом или аналогичными средствами для облегчения их раскручивания. При этом не следует применять молоток или зубило – шанцевый инструмент может только навредить – здесь применятся только ключи.
6. Следующий этап – разборка декоративной решетки радиатора. Деталь кузова снимается при помощи крестовой отвертки и головки №10.
7. Следом снимается два брызговика под двигателем. Также демонтаж выполняется ключами или отверткой.
8. После открытия доступа ко всем системам сливается антифриз. Для этого потребуется полностью открыть вентиль печки и вспомогательных приборов, где протекает ОЖ. После определения крана следует надеть защитные перчатки и очки – формула находящаяся в радиаторе токсична и может вызвать сильное отравление при попадании в желудок или глаза. Далее потребуется открутить верхнюю крышку расширительного бачка для облегчения стекания жидкости. Следующим этапом нужно влезть под машину и с левой стороны радиатора найти вентиль слива и открыть его. Предварительно потребуется подставить канистру или емкость под отработанное средство (вместительность должна быть не менее 5 литров). После этого отработанный антифриз утилизируется соответствующим образом.
9. Дождаться полного стекания хладагента и закрутить вентиль до упора.
10. Затем для замены радиатора охлаждения Нива Шевроле, следует снова подняться над машиной и демонтировать коробку воздушного фильтра. Крепеж выполнен в виде 4 болтов с головками №10.
11. Далее открутить патрубки, входящий и выходящий из радиатора. Магистрали крепятся металлическими хомутами и ослабляются крестовой отверткой.
12. Следом снять верхнюю крышку расширительного бачка гидроусилителя руля.
13. Отсоединить патрубки, выходящие от ГУР к системе охлаждения, предварительно подставив под соединения, пустую тару для отработки.
14. Аналогичным образом отсоединить нижние шланги, используя одну последовательность действий.
15. Следующим этапом производится отсоединение непосредственно радиатора. Деталь закреплена на 5 болтиках, при этом один ввинчен через специальный кронштейн, его тоже можно разобрать.
16. Слить остатки антифриза с радиатора (будет около одного литра).
17. Далее необходимо разъединить контактные группы клаксона и радиаторных вентиляторов. Если этого не сделать – проводка будет мешать демонтажу.
18. Снять клаксон, используя отвертки и гаечные ключи.
19. После этого нужно разъединить магистраль на термостате, оставив последний на трубке вместе с двигателем.
20. Продолжается ремонт путем снятия уловителя мух и мелких камешков. Деталь ставится непосредственно перед радиатором и закрепляется на 4 болтиках с гайками.
21. Следом убрать держатели детали и подать верхнюю часть радиатора вперед по ходу движения автомобиля.
22. Далее открутить и стянуть шланги напорной магистрали, также делается аккуратно, внутри может быть остаток антифриза.
23. Чтобы продолжить демонтаж нужно разделить тело радиатора с вентиляторным модулем. Для этого откручиваются 6 винтов. Первые 4 находятся в верхней части, нижние два требуют особенного подхода и расположены в нижней части агрегата.
24. После всех манипуляций модули разделяются и кулеры поднимаются вверх.
25. Далее снимается нижний патрубок и выгибается воздухоуловитель. Последний элемент закрыт бампером, поэтому его тоже потребуется открутить.
26. После выполнения всех действий старый радиатор полностью вынимается из подкапотного пространства вместе с опорными резинками и подкладками (они могут пригодиться).
