В процессе эксплуатации транспортного средства возможны различные повреждения радиатора охлаждения, в результате которых происходит снижение уровня охлаждающей жидкости, что в свою очередь может привести к перегреву двигателя и дорогостоящему ремонту. Поэтому, если на ВАЗ 2113, 2114, 2115 необходима замена радиатора охлаждения, медлить не стоит – покупаем новый и выполняем ремонт своими руками, руководствуясь пошаговой инструкцией на фото и

Необходимые запчасти

Прежде всего, необходимо подобрать новый радиатор. Лучше приобретать аналог того, что стоит на вашем автомобиле. Также можно сделать выбор по артикулам: 2108-1301012, 21082-1301012, РО2108-01, LRc 01082.

Средняя цена нового узла – 1750 рублей. Медные модели обойдется дороже.

Необходимые для ремонта инструменты

Если вы хотите выполнить ремонт своими руками, вам нужно приготовить такие инструменты:

• ключи на 8 и 10;
• отвертки;
• головки на 8 и 10;
• плоскогубцы;
• емкость для слива антифриза;
• домкрат;
• герметик;
• ветошь.

Самостоятельные работы вполне оправданы, поскольку на 24 марта 2019 года средняя цена замены радиатора охлаждения ВАЗ 2114 и других моделей составляет 2,2 тысячи рублей. Что увеличит расходы более чем в 2 раза.

Порядок операций

Если у автомобиля низкая посадка или емкость для слива охлаждающей жидкости – большая, работы нужно начинать с подъема машины домкратом. Радиатор установлен на телевизоре вместе с противотуманными и обычными фарами. Работы нужно начинать только при холодном двигателе. Если мотор – горячий, обязательно дождитесь его остывания.

Теперь можно приступать к работе:

1. Сняв с расширительно бочка пробку, сливается рабочая жидкость в емкость. Нужно слить весь антифриз, который есть в системе охлаждения.
2. Теперь нужно демонтировать фильтр.
3. Демонтировать радиатор необходимо вместе с электрическим вентилятором. Для этого нужно отсоединить питание кулера. Теперь нужно открутить прижимную пластину и снять ее.
4. Теперь нужно снять подводящий и отводящий шланг с патрубков. Для этого ослабляется хомут крепежа.

Радиатор с вентилятором наклоняется к двигателю, и вынимается. Внимание! Прежде, чем вытягивать вентилятор, нужно разъединить провода. Они обычно расположены в нижней части устройства. Это необходимо для того, чтобы сохранить работоспособность проводки.

• Теперь нужно отсоединить вентилятор от радиатора. Для этого ключом на 10 откручиваются 2 гайки. Вентилятор нужно снять вместе с кожухом.
• Установка радиатора выполняется в порядке обратном вышеописанному. Начинается он с коммутации нового узла и вентилятора. Важно! Перед заменой следует убедиться, что есть 2 подушки из резины. Если их нет, установите новые в отверстия поперечины. Если они на месте, то установка нового агрегата выполняется именно на них.

Главные причины неисправности радиатора

Наиболее частные причины выхода из строя радиатора на ВАЗ 2113, 2114, 2115 это:

• механические удары, например, отскочившие от колес мимо проезжающего транспорта камни;
• очаги коррозии и загрязнения внутри трубок;
• повреждения в аварии.

Резюмируем

В целом ремонт вполне доступен для самостоятельного выполнения, но нужно сразу подготовиться к значительным временным затратам. Работы могут продолжаться в течение 2-6 часов. При замене радиатора нужно обязательно менять охлаждающую жидкость. Работы с 8-клапанным и 16-клапанным движком выполняются аналогично. Если в автомобиле есть кондиционер, то придется во время ремонта снимать и устанавливать и его, но не на всех моделях. Целесообразно одновременно заменить втулки. Работы завершаются проверкой функционала двигателя, и состояние охлаждающей жидкости. А именно – не закипает ли она.

Крепление радиатора ВАЗ 2114. Как снять старый?

Демонтаж радиатора охлаждения и его патрубков ВАЗ 2114

Перед тем, как будет произведена замена, вне зависимости от производителя транспортного средства, стоит помнить, что процесс демонтажа старого и монтирования нового радиатора должен производиться на холодный двигатель, и ВАЗ 2114 не является тому исключением. Кроме того, перед заменой данной запчасти необходимо отключить аккумулятор и слить охлаждающую жидкость, открутив пробку, расположенную внизу слева.

Во избежание получения ожогов, обязательно охладите двигатель, перед тем, как сливать охлаждающую жидкость.

1. Слив жидкость для охлаждения, нужно снять воздушный фильтр, закрепленный двумя болтами, освободив фильтр воздуховода посредством ослабления хомута.
2. После того, как радиатор будет освобожден от воздушного фильтра, необходимо демонтировать защитный экран, предусмотренный разработчиками ВАЗ. Для этого необходимо ослабить верхние крепления, снять железный хомут и ослабить хомут обратки расширительного бачка.
3. Также следует снять патрубки: верхний можно демонтировать посредством ослабления железных хомутов с помощью ключа на 8 или отвертки, нижний же, в большинстве случаев, не только прикручен к термостату, а и посажен на специальный герметик, исключающий протекание жидкости из радиатора. Чтобы снять нижний патрубок, необходимо удалить герметик и ослабить хомут.
4. Кроме того, необходимо обязательно отключить провод питания вентилятора, после чего саму деталь можно вынуть, сняв посадочные подушки.

   Извлечение радиатора и его крепления

5. Затем необходимо снять вентилятор, прикрученный на несколько гаек. Основная работа по демонтажу главной части системы охлаждения двигателя окончена, дело осталось за малым — её замена.

Замена радиатора печки ВАЗ 2114. Быстрая замена радиатора печки и крана отопителя ВАЗ 2114 без снятия панели

Сегодня приехал наш постоянный клиент на вполне ещё бодрой четырке, появился антифриз на коврике у ног пассажира а так же печка дует холодным на холостых, на оборотах слегка теплым.. Что бы убедится, что именно подтекает, радиатор, патрубки или кран, снимаем правую боковину торпеды.

В нашем случае было комбо, радиатор и кран отопителя в замену. Хочу сразу развеять все мифы, о том, что можно заменить радиатор печки на ВАЗ 2114 без снятия панели, снимать ее целиком не придется, а вот открутить и немного отодвинуть будет нужно! Что бы никого не путать я разделил статью на две части в первой рассмотрим замену радиатора печки ВАЗ 2114, а во второй замену краника печки.

Инструмент и приспособления

Никаких особых инструментов и приспособлений нам не потребуется. Нужна будет крестовая отвертка и головка на 8 и 10.

Подготовительные операции

Внимание! Обязательно даем машине остыть!

1. Снимаем защиту двигателя.
2. Сливаем антифриз. Я снимаю патрубки с краника отопителя в моторном отсеке, предварительно подставив специальное корыто для чистого антифриза. Это позволяет слить по максимуму охлаждающею жидкость с радиатора печки. Не забудьте только открыть кран печки. Как только антифриз перестал литься, откручиваем две гайка на 10 крепящие кран печки (если вы его будите менять!).

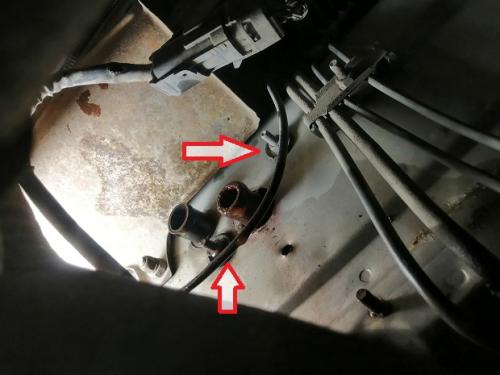

Штуцера крана печки в моторном отсеке.

Замена радиатора печки ВАЗ 2114

1. Снимаем обе боковины. (первое фото в статье)

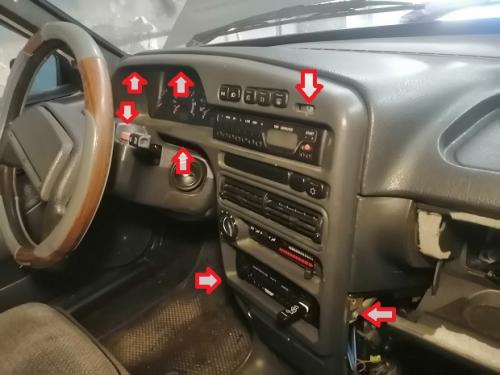

2. Откручиваем семь саморезов центральной консоли.

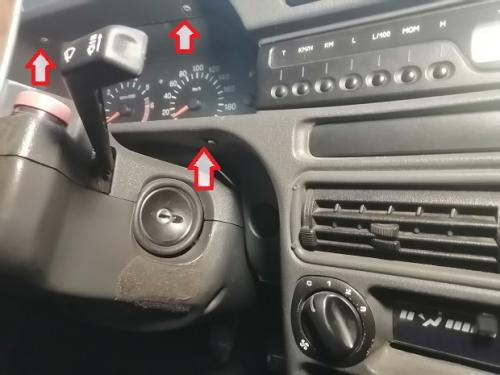

Крепление рамки панели приборов.

1. Отодвигаем консоль можно даже не отсоединять никакие штекера, необходимо только снять ручку переключателя скорости вентилятора и пластмассовые ручки с рычагов управления воздушным потоком печки.
2. Снимаем бардачок или как его называют в иномарках отделение для перчаток. Шесть саморезов, четыре внутри и два внизу.

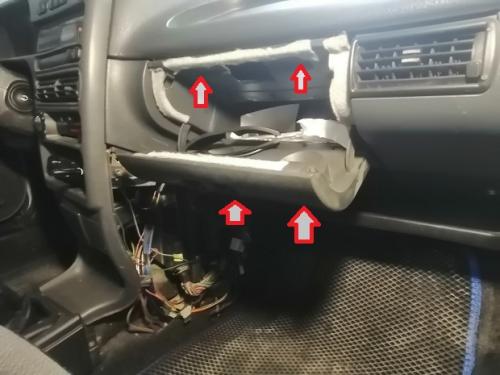

Крепление бардачка.

1. Откручиваем болты крепления железного каркаса панели с обоих сторон. Головка на 8.

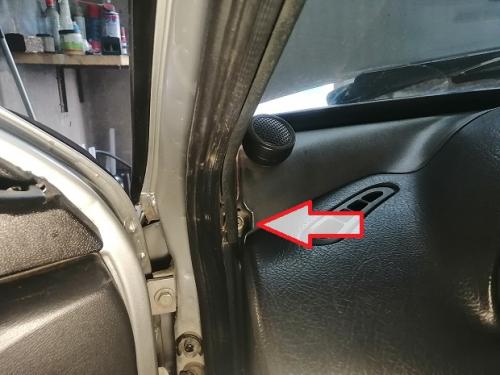

1. Выкручиваем саморезы крепления панели у боковых стоек справа…

1. … и слева

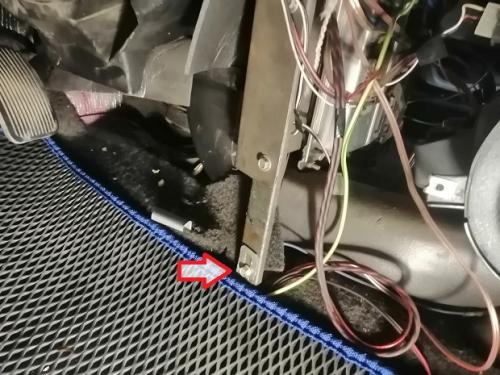

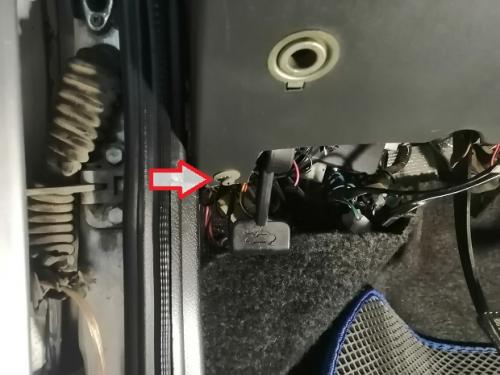

1. Так же есть парочка снизу слева и справа

1. Отодвигаем панель на себя.

Отодвинутая панель.

1. Теперь у нас есть доступ к радиатору печки. Ослобляем хомуты и снимаем с радиатора печки патрубки. Подложите тряпку поскольку может выльется немного тосола. Откручиваем три винта крепления радиатора печки.

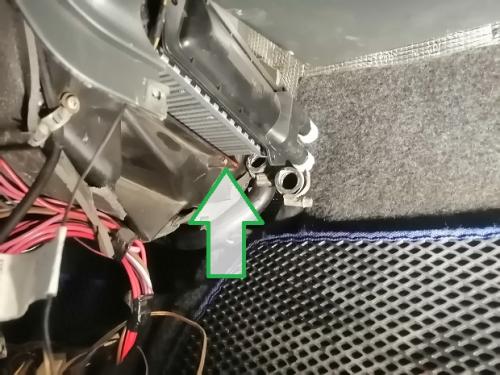

Крепление радиатора печки

1. Приподняв панель до упора вверх вынимаем радиатор отопителя.

Старый радиатор печки.

1. новый радиатор печки

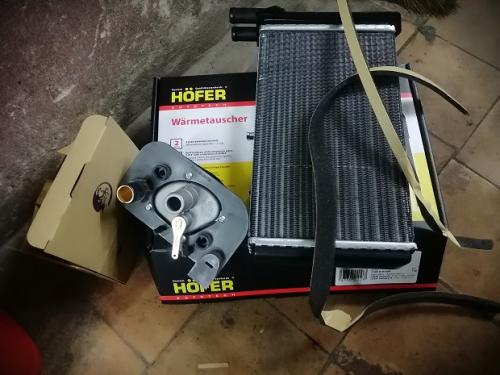

Новый радиатор и кран печки.

1. Если вы не меняете краник печки, то устанавливаете на место новый радиатор печки подключаете патрубки, собираете панель, заливаете антифриз и наслаждаетесь теплом в машине.

Замена радиатора ВАЗ 2115. Замена радиатора охлаждения на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Радиатор двигателя является частью охлаждающей системы автомобиля, предназначается для охлаждения циркулирующей в нем жидкости с помощью потока воздуха, создаваемого в процессе движения автомобиля и вентилятором.

По своей конструкции радиатор ВАЗ 2115 состоит из пластинчатой сердцевины, в которую интегрированы тонкие алюминиевые трубки и емкостей по бокам и краям.

Основная цель работы радиатора заключается в том, чтобы охлаждающая жидкость, отводила тепло от двигателя, и где с помощью набегающего потока воздуха жидкость охлаждалась бы в достаточной степени, чтобы направится опять к двигателю. С помощью водяного насоса происходит циркуляция охлаждающей жидкости.

В случае остановки автомобиля, поток воздуха создает вентилятор охлаждения, который срабатывает при повышении допустимой температуры охлаждающей жидкости.

Причины выхода из строя радиатора на ВАЗ 2115, ВАЗ 2114

Основные причин выхода из строя радиатора:

• течь верхнего и нижнего бачков;
• течь радиатора при повреждении или нарушением герметичности трубок сердцевины радиатора;
• попадания камней или любого другого твердого предмета на скорости в радиатор;
• усталость материала трубки, т.к. сложные условия работы, время и коррозия приводят к течи;
• выход из строя пробки расширительного бачка.

Пробка уберегает систему охлаждения авто от повреждений, а также нормализует его работу. При выходе из строя клапана крышки, давления в системе не сбрасывается, и вскоре давление разрывает радиатор.

При осмотре радиатора определяем — если утечка имеет локальный характер, площадь повреждения пластин радиатора небольшая и нет других проблем, то возможно требуется ремонт, так как в этом случае покупка нового радиатора обойдется дороже.

Если же вы решили, что все же нужна замена радиатора ВАЗ 2115, для этого понадобятся :

• ключи «на 8», «на 10», «на 13», «на 17»;
• антифриз или тосол в количестве 10 л;
• новый радиатор ВАЗ 21082130101200.

• Данная инструкция подходит также для замены радиатора ВАЗ 2114 и ВАЗ 2113.
• Стоит сказать, что цена радиатора ВАЗ 2115, ВАЗ 2114 составила 2100 рублей.
• Стоимость указана на весну 2017-го, для Москвы и области.

1

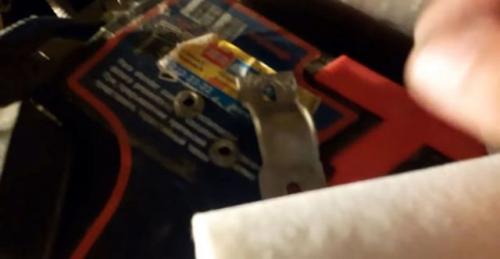

Снимаем пробку расширительного бачка охлаждающей жидкости. Снимаем минусовую клейму с аккумуляторной батареи.

2

Отсоединяем датчик ДМРВ, снимаем воздушный фильтр.

3

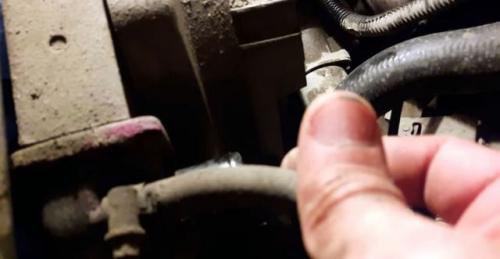

Отвинчиваем сливную пробку радиатора…

4

…сливаем антифриз 2-2,5 л.

5

Ослабляем хомуты крепления и отсоединяем два шлага (верхний и нижний) от радиатора.

6

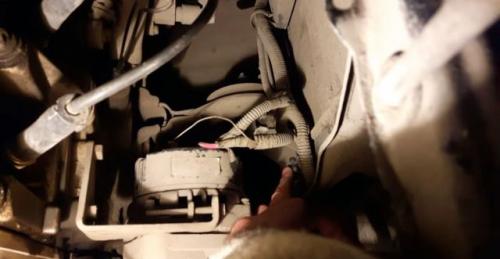

Отсоединяем разъём жгута проводов от электродвигателя вентилятора .

7

Используя торцовый ключ «на 8», откручиваем две гайки прижимной пластины, после чего снимаем ее.

9

Отсоединяем шлаг от радиатора к расширительному бачку…

10

… и вынимаем сам радиатор.

11

Меняем резиновые подушки, переставив их с старого на новый радиатор.

12

Переставляем «пропеллер» со старого радиатора, смазываем нижний патрубок герметиком и устанавливаем новый радиатор на место.

13

Устанавливаем патрубки, воздушный фильтр, заправляем новый радиатор охлаждающей жидкостью через расширительный бачок 5-8 л.
