Для того чтобы заменить радиатор охлаждения на ВАЗ-2110, сначала нужно правильно снять старый прибор. А для этого демонтируйте аккумулятор, иначе он будет мешать. Дальше следуйте последовательной инструкции:

1. Снимите модуль зажигания. Теперь вам открыты пути для осуществления ремонтных мероприятий с пробками на блоке цилиндров и радиаторе.
2. Снимите пробки и слейте старую охлаждающую жидкость в заранее подставленную тару.
3. Если в машину встроено инжекторное устройство, извлеките воздушный фильтр.
4. Отсоедините провода, идущие к вентилятору. Чтобы это сделать, снимите колодку с клеймом, расположенную на вентиляторе, и разрежьте хомут, поддерживающий жгут.
5. Освободите тягу дроссельной заслонки, расположенной прямо возле кожуха вентилятора.
6. Слегка ослабив соединение кожуха, достаньте с посадочных штуцеров термостата патрубки охлаждающего механизма.
7. Отложите в сторону отсоединенный патрубок, отвечающий за отвод пара, ведущий от радиатора к расширяющему бачку на участке фиксации к бачку. Отложите в сторону хомут.
8. Достаньте патрубок для отведения пара из соединяющих его хомутов. Обычно в ВАЗ-2110 эти хомуты размещаются в 2-х точках – на шланге, подходящем к расширительному бачку, и трубе, присоединенной к водяному насосному устройству.
9. Далее аккуратно разберите верхний крепеж радиатора, имеющийся возле рамы машины. Теперь вентилятор в свободном доступе.
10. Извлеките радиатор. Чтобы не пришлось тянуть его и применять силу, наклоните его к двигателю.
11. Отсоедините от извлеченного устройства шланги и вентилирующий механизм. Сначала ослабьте прилегание хомутов и вытащите отводящий, подводящий шланги, извлеките и пароотводящий. Затем открутите болты с гайками.
12. Если на штифтах, расположенных снизу, есть подушки для лучшей посадки, после снятия оцените их состояние. Если они растрескались или есть ощутимые деформации, поменяйте на новые приспособления.
13. Для определения участка течи подайте в радиатор воздушный поток с давлением в пределах до 0,2 МПа и поместите в воду.

Замена радиатора печки на ВАЗ-2110. Снятие и установка радиатора отопителя на ВАЗ 2110, 2111, 2112

Пошаговая инструкция по самостоятельной замене радиатора печки на автомобилях ваз 2110, 11, 12.

1. Перед началом работ отсоедините минусовой провод от аккумулятора.

2. Теперь нужно снять накладку рамы ветрового стекла , облицовку и шумоизоляционную обивку.

3. Затем снимите вентилятор отопителя.

4. Отверните винт крепления хомута вакуумного шланга. Отсоедините шланг от корпуса отопителя.

5. Подцепите и снимите 3 пружинные скобы крепления переднего корпуса воздухозаборника отопителя.

6. Теперь открутите 2 винта среднего крепления переднего корпуса.

7. Открутите винт бокового крепления переднего корпуса

8. Теперь можно снять передний корпус.

9. Отсоедините пароотводящий шланг от штуцера радиатора ослабив затяжку хомута.

10. Ослабьте все хомуты на шлангах и отсоедините их от штуцеров радиатора.

11. Снимите 2 скобы крепления заднего кожуха отопителя.

12.  Открутите 3 винта крепления заднего кожуха отопителя.

13. Теперь можно снять задний кожух отопителя

14. Достаньте радиатор.

Процедура установки

1. Если радиатор протекший, то его нужно заменить. Годный радиатор снаружи прочистите кисточкой. Чтобы прочистить его внутри продуйте радиатор сжатым воздухом.

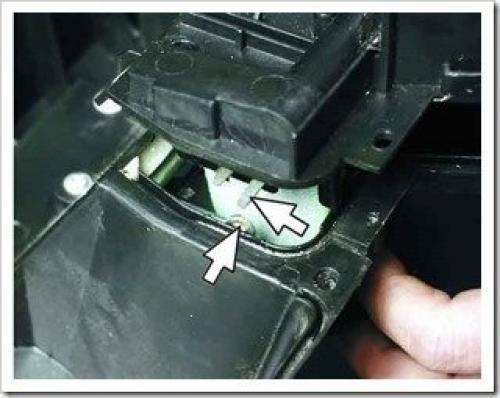

2. Установите радиатор отопителя на место в обратном порядке. При установке заднего кожуха обратите внимание на то, чтобы вилка на оси заслонки зацепилась за рычаг.

3. Если вам удалось зацепить заслонку за рычаг, то она остается в поднятом состоянии. Если заслонка опустилась, значит вилка не зацепилась за рычаг.

4. Наконец залейте охлаждающую жидкость в систему и проверьте работу всех приборов и герметичность всех соединений.

Снятие и установка радиатора отопителя на ВАЗ 2110, 2111, 2112.

Пошаговая инструкция

1. Перед началом работ отсоедините минусовой провод от аккумулятора.

   Важно! Это предотвратит короткое замыкание и обеспечит безопасность при работе с электрическими системами.

2. Теперь нужно снять накладку рамы ветрового стекла, облицовку и шумоизоляционную обивку.

   Для этого вам потребуется инструмент, SUCH AS:

   • ключи для крепления накладки
   • инструмент для демонтажа облицовки
   • инструмент для демонтажа шумоизоляционной обивки

3. Затем снимите вентилятор отопителя.

   Для этого вам потребуется инструмент, SUCH AS:

   • ключ для крепления вентилятора

4. Если радиатор протекший, то его нужно заменить. Годный радиатор снаружи прочистите кисточкой. Чтобы прочистить его внутри продуйте радиатор сжатым воздухом.

5. Наконец залейте охлаждающую жидкость в систему и проверьте работу всех приборов и герметичность всех соединений.

   Важно! Это важно для обеспечения безопасности и эффективности работы системы отопления.
