Наступает зима, и как бы не была популярна поговорка готов сани летом, мы начинаем приводить отопитель в порядок только ближе к зиме. В этом нам и поможет эта маленькая вырезка из мурзилки, которая расскажетнам как устроена печка в десятом семействе ВАЗ. Представляем вашему вниманию схему устройства воздуховодов печки и детали управления отопителем ВАЗ-2110

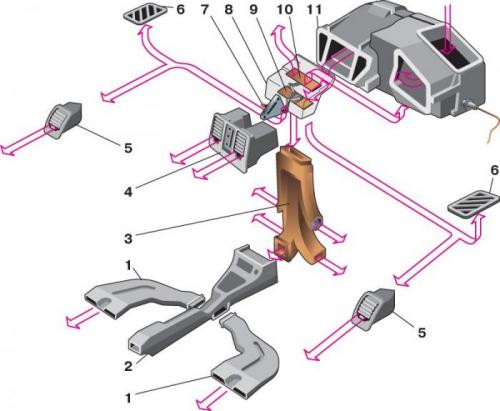

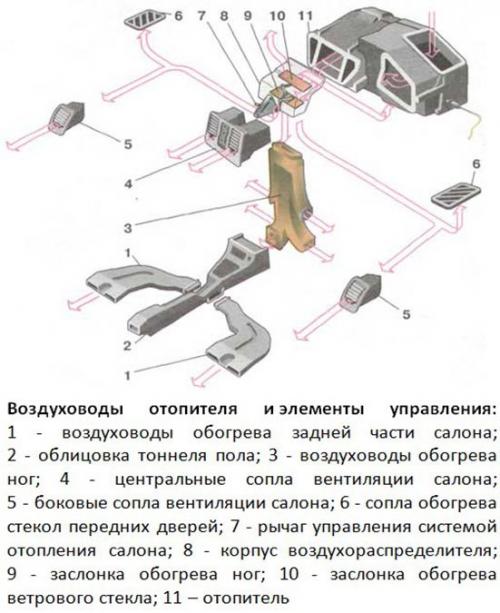

1 – воздуховоды обогрева задней части салона
2 – облицовка тоннеля пола
3 – воздуховоды обогрева ног
4 – центральные сопла вентиляции салона
5 – боковые сопла вентиляции салона
6 – сопла обогрева стекол передних дверей

7 – рычаг управления системой отопления салона
8 – корпус воздухораспределителя
9 – заслонка обогрева ног
10 – заслонка обогрева ветрового стекла
11 – отопитель

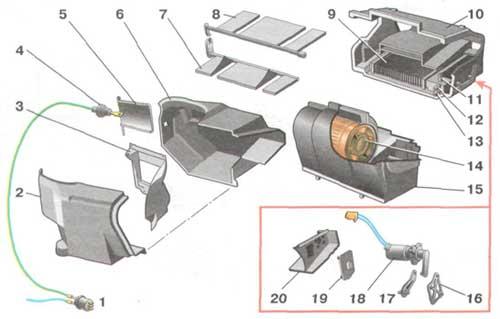

А вот схема деталей печки ВАЗ-2110, устройство заслонок, клапана и т.д.:

1 – электропневматический клапан
2 – передний корпус воздухозаборника отопителя
3 – водоотражательный щиток воздухозаборника
4 – клапан управления заслонкой рециркуляции
5 – заслонка рециркуляции воздухозаборника
6 – задний корпус воздухозаборника отопителя
7 – заслонка канала отопителя
8 – заслонка управления отопителем
9 – радиатор
10 – кожух радиатора отопителя

11 – штуцер пароотводящего шланга
12 – штуцер подводящего шланга
13 – штуцер отводящего шланга
14 – электродвигатель отопителя с вентилятором
15 – корпус электродвигателя
16 – опорная площадка рычага привода заслонки управления отопителем
17 – рычаг привода заслонки управления отопителем
18 – микромоторедуктор привода заслонки
19 – резистор
20 – крышка кожуха отопителя

Отметим, что в отопителе ВАЗ-2110 предусмотрена система рециркуляции воздуха, то есть воздух не забирается с улицы, а просто циркулирует внутри салона. Плюсы рециркуляции – в салон не поступает пыль, запахи с улицы и т.д. Минусы – запотевание стекол, воздух в салоне не обновляется. При включенной системе рециркуляции поток воздуха при движении не попадает самотеком в салон, поэтому моторчик печки должен быть включен. Электродвигатель в десяточной печке по сути не ремонтопригоден, его рекомендуют менять в случае любых неисправностей. Отопителем управляет электронный блок управления. Краник, перекрывающий поступление охлаждающей жидкости в радиатор отопителя в ВАЗ-2110 отсутствует, не предусмотрен конструкцией. То есть радиатор всегда находится во включенном состоянии.

Устройство печки на ВАЗ-2110-2112

Наступает зима, и как бы не была популярна поговорка "готов сани летом", мы начинаем приводить отопитель в порядок только ближе к зиме. В этом нам и поможет эта маленькая вырезка из мурзилки, которая расскажет нам как устроена печка в десятом семействе ВАЗ.

Схема устройства воздуховодов печки и детали управления отопителем ВАЗ-2110

Схема деталей печки ВАЗ-2110, устройство заслонок, клапана и т.д.

Отметим, что в отопителе ВАЗ-2110 предусмотрена система рециркуляции воздуха, то есть воздух не забирается с улицы, а просто циркулирует внутри салона. Плюсы рециркуляции – в салон не поступает пыль, запахи с улицы и т.д. Минусы – запотевание стекол, воздух в салоне не обновляется.

При включенной системе рециркуляции поток воздуха при движении не попадает самотеком в салон, поэтому моторчик печки должен быть включен. Электродвигатель в десяточной печке по сути не ремонтопригоден, его рекомендуют менять в случае любых неисправностей.

Отопителем управляет электронный блок управления. Краник, перекрывающий поступление охлаждающей жидкости в радиатор отопителя в ВАЗ-2110 отсутствует, не предусмотрен конструкцией. То есть радиатор всегда находится во включенном состоянии.

Печка ВАЗ-2110 старого образца. Печка ВАЗ 2110, устройство отопителя, вентилятора, заслонок, видео замены радиатора печки ВАЗ 2110

пожалуй самый проблемный и капризный механизм, во всей конструкции автомобиля. Без печки или неисправного радиатора отопителя салона на ВАЗ 2110 не обойтись, учитывая наш холодный климат. Если летом неработающая печка может вас и не беспокоить, то с наступлением холодного времени года часто выясняется, что печка на ВАЗ-2110 дует холодным воздухом. Сегодня постараемся очень подробно рассказать о устройстве, ремонте и замене отопителя на “десятке”. Текст для наглядности дополним фотографиями и

Сразу скажем, что конструкция системы отопления на “десятке” принципиально отличается от того, что было на старых моделях ВАЗ. Самая главная особенность и отличие отопителя салона, это то что и его вентилятор находится не в салоне, а в моторном отсеке. У такой конструкции есть свои преимущества, например для замены радиатора отопителя или вентилятора печки не нужно полностью разбирать переднюю панель (торпедо).

Еще одно важное отличие, это электронное управление климатическими процессами в салоне. Для этого на ВАЗ 2110 установлена так называемая (САУО). Фотография блока САУО далее.

Кстати, блок САУО на “десятках” разного года выпуска различается. С 1996 года производилось 4 типа контроллера САУО. Стоит это учитывать при покупке блока в качестве запасной части. Именно этот прибор и управляет температурой в салоне и работой вентилятора. Возможна установка температуры от 16 до 28 градусов.

Но как же работает этот чудо прибор? На потолке салона “десятки” стоит температурный датчик или потолочный датчик воздуха со встроенным (очень небольшим) вентилятором, для циркуляции воздуха. Именно этот датчик и отправляет сведения о реальной температуре в салоне, а блок САУО дает команду микро моторедуктору (ММР), он в свою очередь открывает или закрывает основную заслонку, которая отвечает за доступ горячего воздуха в салон. При изменении температуры в салоне, потолочный датчик дает новый сигнал, срабатывает микро моторедуктор поворачивая заслонку, закрывая или открывая доступ горячего воздуха в салон. Таким образом автоматически поддерживается заданный температурный режим. Далее .

Вход и выход радиатора печки ВАЗ-2110. Принцип работы и устройство печки ВАЗ-2110

Отопитель ВАЗ-2110 включает в себя множество различных компонентов. Под капотом автомобиля располагается главный действующий элемент – радиатор. Именно благодаря радиатору в салон авто через специальный распределитель с патрубками поступает теплый воздух. В большинстве случаев нагретый поток воздуха направляется на обдув лобового стекла, поэтому печка считается также одним из ключевых элементов безопасного вождения в зимнее время года.

Управлять работой отопителя салона возможно благодаря блоку САУО. Этот блок работает в паре с датчиком температуры салона. Оба устройства зависят друг от друга, так как именно датчик отправляет блоку температуру, после чего происходит сопоставление полученных показателей с выставленными на рукоятке условиями. С помощью рычага управления можно выставлять промежуточные и два крайних положения – MIN и MAX. Если рычаг поставить именно на крайнее положение, то работа отопителя будет протекать без использования датчика температуры.

Еще одним весьма важным компонентом печки является специальный привод, приводящий в движения заслонки. Именно это устройство отвечает за их открытие и закрытие. Выход из строя привода чаще всего приводит к тому, что печка начинает дуть холодом. Если заслонки находились в закрытом положении и привод перестал исполнять свои прямые обязанности, то отопитель вовсе не будет функционировать.

Говоря об устройстве любой автомобильной печки, то здесь стоит, прежде всего, выделить следующие составляющие:

• Радиатор – способствует нагреву воздуха;
• Распределитель – подаёт через патрубки тёплый воздух в салон;
• Блок САУО – блок управления работой отопителя;
• Рычаг управления системой отопления;
• Заслонки – позволяют регулировать температуру воздуха;
• Привод – приводит в движения заслонки.

Печка на «десятке» работает по принципу рециркуляции. Это значит, что весь задействованный в циркуляции воздух не забирается с улицы, он постоянно находится внутри отопительной системы ВАЗ-2110. Очевидное преимущество такого принципа работы – с улицы не попадает большое количество грязи, пыли и прочих включений, способствующих быстрому загрязнению фильтров. Но не лишена такая система и недостатков. Во время работы системы отопления салона ВАЗ-2110 стекла сильно запотевают.

Печка ВАЗ 2111 устройство. Устройство и схема отопителя (печки) ВАЗ-2110, 2111 и 2112

Приближается зима, и как бы ни была популярна поговорка для санок летом, наводить порядок в отоплении мы начинаем только ближе к зиме. В этом нам поможет этот небольшой вырез от мурзилки, который расскажет, как устроена печка в 10-м семействе ВАЗ. Представляем вашему вниманию схему устройства печных каналов и детали управления отопителем ВАЗ-2110

См. Также: Как указать правильного дистрибьютора

1 — воздуховоды обогрева задней части салона 2 — облицовка туннеля пола 3 — воздуховоды обогрева ног 4 — центральные форсунки вентиляции салона 5 — боковые форсунки вентиляции салона 6 — форсунки обогрева окна входных дверей 7 — рычаг управления обогревом салона 8 — корпус распределителя воздуха 9 — заслонка обогрева ног 10 — заслонка обогрева лобового стекла 11 — обогреватель

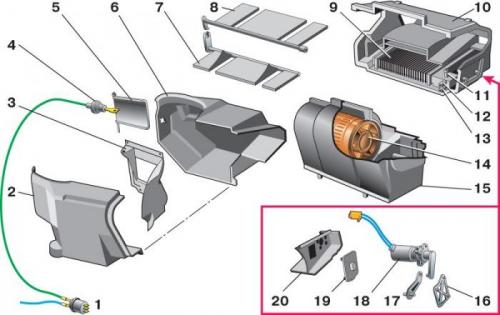

А вот схема деталей печки ВАЗ-2110, устройство заслонок, клапанов и так далее:

1 — электропневматический клапан 2 — передняя крышка воздухозаборника отопителя 3 — заслонка забора воды 4 — клапан управления заслонкой рециркуляции 5 — заслонка рециркуляции воздуха на впуске 6 — задняя крышка воздухозаборника отопителя 7 — заслонка воздуховода отопителя 8 — заслонка управления отопителем 9 — отопитель 10 — облицовка радиатора 11 — штуцер пароотводящего шланга 12 — штуцер питающего шланга 13 — штуцер нагнетательного шланга 14 — электродвигатель отопителя с вентилятором 15 — отсек электродвигателя 16 — опорная площадка для заслонки управления ТЭНом 17 — регулятор сопротивления лопасти 18 — редуктор микромотора для заслонки 19 — резистор 20 — крышка кожуха отопителя

Учтите, что отопитель ВАЗ-2110 имеет систему рециркуляции воздуха, то есть воздух не забирается с улицы, а просто циркулирует внутри салона. Преимущества рециркуляции — внутрь не проникает пыль, уличные запахи и прочее; Минусы — запотевание окон, воздух внутри не обновляется. При активной системе рециркуляции воздушный поток в салон не поступает самотеком, поэтому двигатель печки должен работать. Электродвигатель духового шкафа в основном не подлежит ремонту, желательно заменить его в случае неисправности. Отопитель управляется электронным блоком управления. На ВАЗ-2110 нет крана, перекрывающего поступление охлаждающей жидкости в радиатор отопителя, конструкцией это не предусмотрено. То есть радиатор всегда включен.

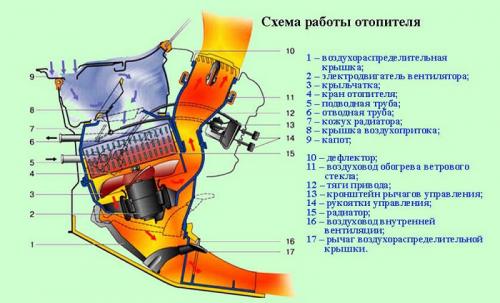

Система отопления ВАЗ-2110 старого образца. Устройство

Прежде всего, следует знать само устройство системы отопления, чтобы четко понимать, что и как ремонтировать, ведь для ВАЗ 2110 перебои работы отопителя – явление типичное, и время от времени требующее вмешательства надежных рук – будь то водитель или работник СТО.

Итак, система отопления состоит из:

1. Собственно блок отопителя, который обеспечивает обогрев салона. Его представляют (по важности деталей):

• Электродвигатель, на котором также закреплен вентилятор, для нагнетания горячего воздуха;
• Радиатор, без которого вся система не работает. Причем, в отличие от старого отопителя, радиатор печки ВАЗ 2110 нового образца не имеет крана, перекрывающего поток тосола (антифриза) через радиатор. Таким образом, он всегда (хоть зимой, хоть летом) нагрет. Сделано это якобы для того, чтобы устранить протекания, которые часто наблюдались через этот кран, а также – чтобы максимально быстро при потребности нагревать салон. Летом приточная вентиляция идет мимо радиатора, но все же некоторые владельцы ВАЗ 2110, производя ремонт печки, добавляют в систему этот кран;
• Заслонки, которых три. Одна отвечает за рециркуляцию воздухозаборника, вторая открывает/закрывает канал отопителя, третья, самая важная для салона – управления отопителем;
• Резистор, который регулирует скорость обдува.

Все детали упакованы в блок с дополнительными клапанами, щитками, штуцерами. Все это устройство одето в корпус и находится под капотом ближе к панели приборов.

2. Следующий блок представляют воздуховоды ВАЗ 2110. Они отходят непосредственно от печки и обеспечивают:

• Вентиляцию салона через центральные сопла;
• Воздухораспределитель работает на подачу тепла (или обычного воздуха для вентиляции);
• Два воздуховода направлены на заднюю часть салона;
• Есть целая система из пяти сопел для обогрева ног;
• Два боковых воздуховода обеспечивают обогрев боковых стекол и частично салона, обеспечивая лучшее отопление;
• Два сопла для вентиляции.

Таков, вкратце, принцип распределения горячего или холодного воздуха внутри ВАЗ 2110.

3. Блок электронного управления печки работает из салона. В него включены:

• Ручка контроллера. Это устройство позволяет задавать температуру в салоне, которую должен выдавать блок печки. Включается путем поворота ручки и выставляет температуру от воздуха, температура которого будет соответствовать той, что за бортом, до 30°С. Чаще всего эту деталь называют контролером САУО (системы автоуправления отопителя);

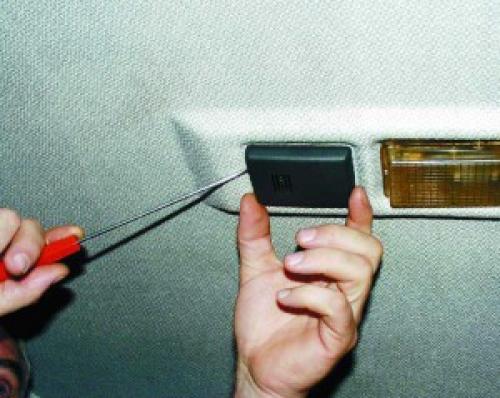

• Датчик температуры отвечает за включение печки, когда температура в салоне снижается на 2 градуса против заданной. У датчика есть микровентилятор, и если ручка управления находится в положении А, тогда включается микромоторчик в блоке печки, и начинает работать заслонка, обеспечивающая правильное отопление. Поэтому обычно прежде, чем начинать ремонт системы отопления, проверяется работа этого датчика. Он расположен рядом с лампочкой отопления на потолке ВАЗ 2110. Поскольку ремонт его не предусмотрен, то в случае поломки это устройство следует сразу же заменить.



Печка ВАЗ 2112. Принцип работы отопителя печки на ВАЗ 2110 2111 2112

На ВАЗ 2110, 2111, 2112 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая регулирует поток горячего воздуха в салон. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия. Кроме того, управлять воздушной заслонкой предпочтительнее, чем краном (он может закисать или заклинивать).

Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и - через перекрываемые заслонками дефлекторы - к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара - на уровне коленей, другая - у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна, только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора - коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения - 14 А.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) - на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя - можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

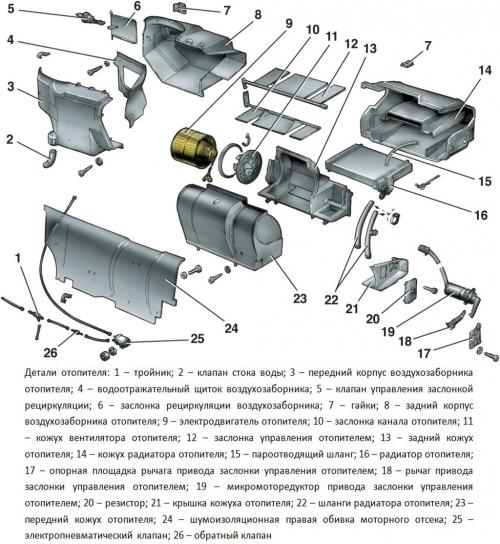

Детали отопителя (ВАЗ 2110 2111 2112): 1 - электропневматический клапан; 2 - передний корпус воздухозаборника отопителя; 3 - водоотражательный щиток воздухозаборника; 4 - клапан управления заслонкой рециркуляции; 5 - заслонка рециркуляции воздухозаборника; 6 - задний корпус воздухозаборника отопителя; 7 - заслонка канала отопителя; 8 - заслонка управления отопителем; 9 - радиатор; 10 - кожух радиатора отопителя; 11 - штуцер пароотводящего шланга; 12 - штуцер подводящего шланга; 13 - штуцер отводящего шланга; 14 - электродвигатель отопителя с вентилятором; 15 - корпус электродвигателя; 16 - опорная площадка рычага привода заслонки управления отопителем; 17- рычаг привода заслонки управления отопителем; 18 - микромоторедуктор привода заслонки; 19 - резистор; 20 - крышка кожуха отопителя.

Радиатор отопителя (печки) установлен под панелью приборов горизонтально, в пластмассовом кожухе, и состоит из двух пластмассовых бачков (левый - с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок, через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор.
В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости через радиатор печки, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы при пуске (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана.
Управление отопителем осуществляется по командам от электронного блока управления.

Заслонка печки ВАЗ-2110. Проверка работоспособности

Если вы не хотите тратить огромные деньги на ремонт и замену устройства, нужно для начала проверить, потребуются ли подобные манипуляции. Для этого сместившуюся заслонку можно попробовать вернуть на свое законное место.

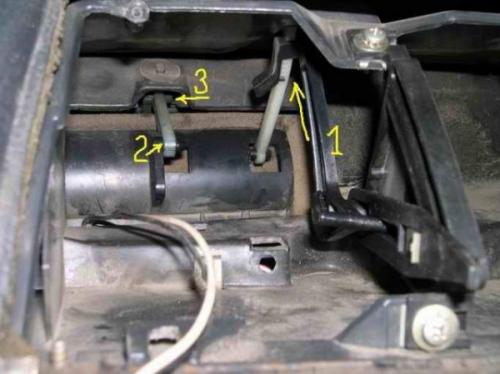

Тяги

Для этого:

• Включите зажигание;
• Переключайте регулятор в различные положения;
• Вручную двигайте заслонкой;
• Так ее можно вернуть в исходное положение.

Разумеется, сперва предстоит демонтировать дефлектор, чтобы получить доступ к заслонке. Если подобный метод сработает, заслонка сможет вновь работать, как и прежде, а значит, на регулятор она будет реагировать.

Но полноценной мерой восстановления функциональности заслонки это считать нельзя, поскольку если гнездо уже расшатано, дальше нормально работать узел не сможет. Сначала вы раз за разом будете применять полумеры, описанные выше, но со временем все равно придется заменить заслонку печки на ВАЗ 2110.

Обратите внимание на то, при каких условиях можно управлять заслонкой. Если это происходит лишь ручным способом при включенном зажигании и повернутом в крайнее положение регуляторе, тогда причина поломки кроется в микромоторедукторе. Другие подозреваемые — микровентилятор с датчиком температуры и блок управления.

Если любой из указанных узлов перестал нормально работать или полностью вышел из строя, тогда заслона печки не будет работать на ВАЗ 2110. Требуется только ее замена. Игнорирование проблемы приведет к еще большим затратам на ремонт в будущем.
