Пропиленовые трубы диаметр пропилена. С маркировкой PPs

Пропиленовые трубы диаметр пропилена. С маркировкой PPs

Полимер под названием полифенилсульфид является материалом более высокого класса, чем все остальные. Применяют его практически для любых систем, включая отопительные, вентиляционные и транспортные, за счет повышенной износостойкости, ударопрочности и способности переносить высокие и низкие температуры. Стоимость труб из полифенилсульфида значительно выше, чем остального полипропилена, а диаметр готовых изделий колеблется в пределах от 20 до 1200 мм.

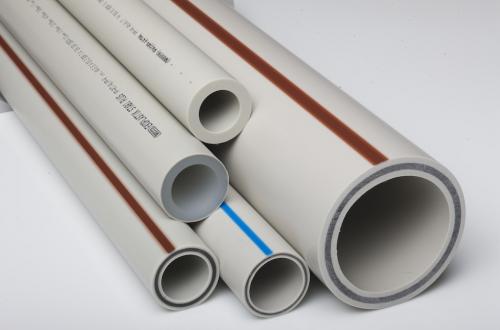

В зависимости от устойчивости полипропиленовых труб к давлению жидкости, проходящей по ним, также различают несколько видов.

• N10 (PN10) – трубы с наружным диаметром от 20 до 110 мм и внутренним диаметром от 16 до 90 мм, используемые для монтажа отопления или «теплого пола» с нагревом не более +45С. Такие изделия выдерживают давление на стенку 1,0 МПа при толщине материала от 1,9 до 10 мм.
• PN16 – трубы для подвода воды с температурой не более +60С и рабочим давлением до 1,6 МПа. Такой тип изделий встречается довольно редко ввиду своей специфичности.
• N20 (PN20) – трубы с наружным диаметром от 16 до 110 мм и внутренним диаметром от 10,6 до 73,2 мм. При толщине материала от 1,6 до 10 мм смонтированные из него системы отопления и водоснабжения способны выдерживать давление до 2 МПа и температуру до +80 С.
• N25 (PN25) – полипропилен, выдерживающий давление на стенку трубы до 2,5 МПа. Такие изделия имеют дополнительное армирование фольгой из алюминия, что позволяет использовать их при монтаже систем подачи горячей воды и отопления с температурами до +95С. Внутренний диаметр в 13,2 – 50 мм и наружный диаметр 21,5 – 78 мм не является помехой высокой ударопрочности за счет многослойности трубы.

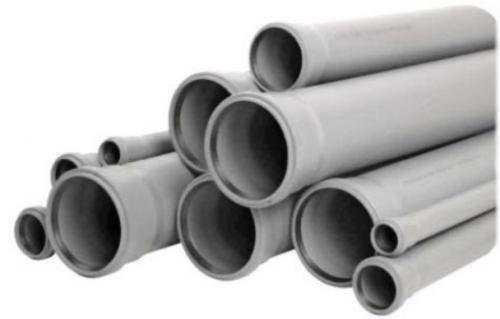

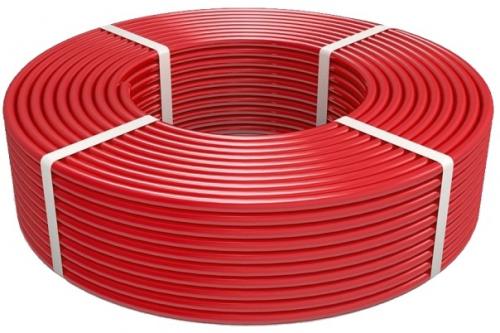

Внутренний диаметр полипропиленовых труб: подберите нужный по таблице маркировок

Полипропиленовые трубы имеют широкий спектр назначения и неплохую репутацию. Пластиковые трубы различаются размерами, стойкостью к перепадам давления и температурам.  При установке систем нужно правильно рассчитать уровень нагрузки на поверхность трубы. Для самостоятельной установки существует ряд инструментов для монтажа различных систем. Для выбора подходящей модели можно воспользоваться таблицами, приведенными в статье.

Виды полипропиленовых труб и их назначение

Полипропиленовые трубы применяются в нескольких сферах:

• они используются для сооружения канализации;
• справляются с транспортировкой вредных веществ;
• за счет своей легкости подходят для использования в вентиляционных системах ;
• устанавливаются для обеспечения водоснабжения.

Полипропиленовые трубы делаются из долговечных материалов, благодаря чему срок использования достигает 50 лет.

Маркировка полипропиленовых труб

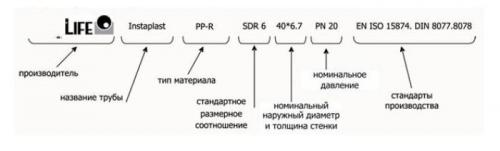

Маркировка полипропиленовых труб позволяет правильно определить сферу применения. На ней отображены технические характеристики. Представлена она в виде небольшого списка.

Обычно последовательность данных следующая:

1. Логотип производителя. Трубы, на которых он отсутствует, лучше не приобретать.
2. Название трубы.
3. Материалы. Обозначаются аббревиатурой, вот несколько примеров:

• Полипропилен – PP;
• Алюминий – AL;
• Стекловолокно – GF;
• Композийные материалы – PPR;

Последовательность материалов, друг от друга они отделяются косой линией.

1. Размерное соотношение.
2. Наружный диаметр трубы и толщина стенки.
3. Класс давления — PN10 и более.
4. Рабочее давление, указанное в SDR.
5. Класс эксплуатации.
6. ГОСТы и стандарты.

По давлению

Движение в трубе создает давление, которое эта самая труба должна выдерживать. Здесь есть четыре категории качества:

• PN10, рабочее давление которой составляет 10 Бар, а максимальная температура +45°C. Самая простая труба, которую используют для систем холодного водоснабжения (СХВ) с невысоким давлением.
• PN16 может выдерживать давление до 15 Бар и температуру до 60°C. Такие трубы используют для холодного водоснабжения не только обычных, но и многоквартирных домов.
• PN20 представляют собой армированные трубы небольшой толщины. Они выдерживают температуру до 75°C и давление до 20 Бар. Обычно этот вариант используют для системы горячего водоснабжения
• PN25 – это прочнейшие армированные трубы с толстой стенкой. Выдерживают температуру до +95°C и давление до 25 Бар. Используются для горячего водоснабжения в многоквартирных домах.

По составу сырья

Также важна маркировка полипропиленовых труб по составу сырья. Зная состав сырья, можно определить сферу использования трубы. Существует несколько разновидностей деталей:

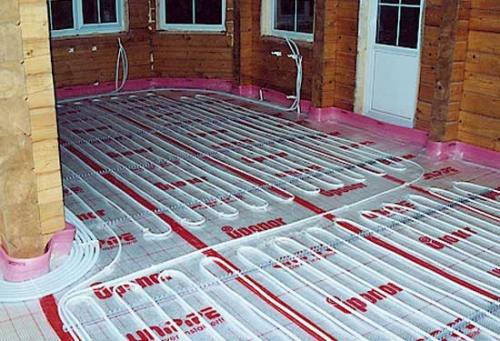

• РРВ – Используется для установки теплого пола . Имеет микромолекулы в составе;

• PPs – благодаря молекулярному строению подходит для монтажа вентиляционных систем ;

• PPRC/PPR – используются при установке канализации , частично состоят из кристаллического рандом-сополимера;

• РРН – Имеют большой диаметр, хорошо подходят для промышленных объектов. В их состав входят антипирен, нуклеатор и антистатик;

По маркам продукции

К покупке рекомендуется продукция нескольких фирм:

• FV-PLAST – Чешская компания, занимающаяся производством труб для сантехники. Производят множество моделей разного диаметра, большинство из них имеют алюминиевые вставки.
• Баннингер – производит дорогую продукцию высокого качества.
• PRO AQUA – фирма производит трубы по доступной цене. На качестве это не сильно отражается, поскольку все товары соответствуют международным стандартам.
• Вавин Экопластик – их пластиковые трубы FIBER достаточно прочные и устойчивые к поломкам. Компания мирового уровня гарантирует стабильные цены и высокое качество.

Разумеется, это далеко не все бренды, производителя стоит подбирать по качеству и цен товара. Отличить хорошую фирму от халтурщиков помогут отзывы и соответствия ГОСТам.

От чего зависит выбор диаметра полипропиленовой трубы

Чем больше диаметр трубы – тем лучше она справляется с нагрузкой. Чтобы не прогадать, можно выполнить специальный расчет. Для этого берется наименьший возможный диаметр в конкретном сечении и подставляется под рабочее давление и температуру. После можно ориентироваться на тип трубы и материалы.

Внутренний диаметр полипропиленовых труб для отопления. Диаметры полипропиленовых труб: зависимость толщины стенки

Перед тем, как проектировать трубопровод, необходимо знать, какой диаметр полипропиленовых труб будет использован. Существует сложный гидравлический расчет. Его цель – подобрать такой размер для каждого участка, чтобы сэкономить при покупке. При расчете учитывается рабочее давление и структура системы. Большое сечение, конечно, не навредит, но обойдется очень дорого. Если сечение будет слишком маленькое, снизится напор.

Какие диаметры полипропиленовых труб бывают? От 16 до 1200 мм! Однако для бытовых систем водоснабжения и отопления используются изделия с размером от 16 до 32 мм, для внутренней канализации – 40, 50 мм или трубы полипропиленовые диаметром 110 мм. Максимальный диаметр полипропиленовых труб актуален при монтаже наружных канализационных трубопроводов для очень больших домов или целых микрорайонов.

При проектировании внутренней системы холодного водоснабжения выбор размера зависит от протяженности трубопровода и количества точек водоснабжения. Подводящая труба чаще всего имеет размер 32 мм, для разводки в помещениях наружный диаметр полипропиленовых труб 16 – 20 мм.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/diametr-polipropilenovyh-trub-dlya-sistem-otopleniya-svoystva-polipropilena

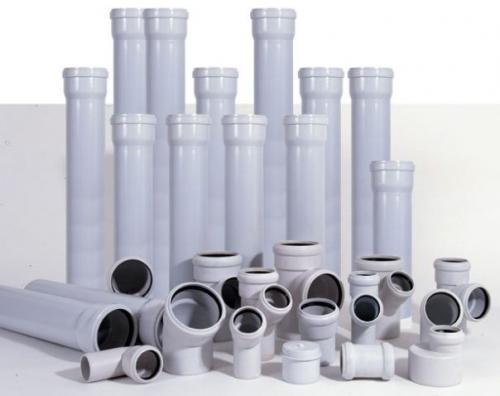

Размеры полипропиленовых труб и фитингов. Полипропиленовые фитинги

В этой статье очень детально описаны полипропиленовые фитинги различных диаметров и типов. Здесь изложены их технические характеристики, размеры. Полипропиленовые фитинги представлены для всех типоразмеров полипропиленовых труб . Размещены чертежи конструкции полипропиленовых фитингов и варианты их крепления.

Полипропиленовый фитинг - маленькая деталь для соединения полипропиленовых трубопроводов, позволяющая изменить направление линии трубопровода, а так же соединить полипропиленовые трубы с трубами из другого материала. Они так же служат для компенсации удлиннения полипропиленовых трубопроводов при нагревании.

Полипропиленовые фитинги подразделяются по способу применения.

Виды полипропиленовых фитингов:

• Соединительные фитинги
  • Муфта полипропиленовая;
  • Водорозетка полипропиленовая;
  • Водорозетка с внутренней резьбой;
  • Водорозетка с наружной резьбой
  • Муфта разьемная;
  • Патрубок соединиетльный под накидную гайку с наружной резьбой;
  • Патрубок соединиетльный под накидную гайку с внутренней резьбой
  • Американка с наружной резьбой;
  • Американка с внутренней резьбой;
• Переходные фитинги
  • Переход на наружную резьбу;
  • Переход на внутреннюю резьбу;
  • Муфта переходная (Внутренняя-наружная)
  • Муфта переходная;
  • Переход с внутренней резьбой и участком под ключ;
  • Переход с накидной гайкой;
  • Переход на евроконус с накидной гайкой;
  • Переход на РЕХ трубу
• Поворотные фитинги
  • Угольник;
  • Угольник с внутренней резьбой;
  • Угольник с наружной резьбой;
  • Угольник с накидной гайкой;
  • Угольник под 45 градусов
• Разделительные фитинги
  • Тройник равнопроходный;
  • Тройник с внутренней резьбой;
  • Тройник с наружной резьбой;
  • Тройник коллекторный;
  • Тройник переходной;
  • Тройник двухплоскостной;
  • Крестовина равнопроходная;
  • Крестовина комплонарная;
  • Тройник коллектроный полипропиленовый с шаровым краном.

Диаметр полипропиленовых труб в дюймах. Размеры и классификация труб из полипропилена

Трубы из полипропилена достаточно давно стали хорошей заменой изделиям из стали и чугуна. Востребованность полипропиленовых труб можно объяснить прочностью и долговечностью полимерных материалов. Помимо этого, изделия из полипропилена имеют композитную структуру, которая позволяет им выдерживать достаточно высокие температуры и большие значения рабочего давления, при этом не подвергаясь деформации и коррозии.

Полипропилен очень пластичный материал. При нагрузках, которые не превышают предельные, он растягивается, а потом принимает прежнюю форму без каких-либо изменений в свойствах и характеристиках. К тому же такие трубы легко соединяются между собой и с пластиковыми элементами трубопровода. Процесс монтажа происходит посредством спаивания тепловой сваркой.

У полипропилена также имеются и минусы. Это большое тепловое расширение и негативная реакция на кислород и ультрафиолетовое излучение. Чтобы побороть эти минусы в полипропилен добавляют стабилизаторы. Например, для уменьшения теплового расширения полипропиленовые трубы подвергаются армированию.

Область применения

Из-за своих высоких физико-технических характеристик полипропиленовые трубы применяются в довольно широком спектре:

*Горячее и холодное водоснабжение;

Канализация;

Вентиляция;

Система «тёплый пол»;

Отведение грунтовых и сточных вод;

Дренажные, оросительные и мелиоративные системы;

Трубопроводы для транспортировки химически активных веществ;

Пневмотрубопроводы и т.д.

Полипропиленовые трубы при соблюдении условий эксплуатации, могут прослужить до 50 лет без потери функциональности и физико-технических характеристик.

Разновидности полипропиленовых труб

Полипропиленовые трубы бывают

однослойными;

трехслойными.

Однослойные PPR (PPRС, ППР) трубы применят для монтажа систем водопровода, канализации, вентиляции и других трубопроводов с температурой рабочей среды среды не выше +45°C.

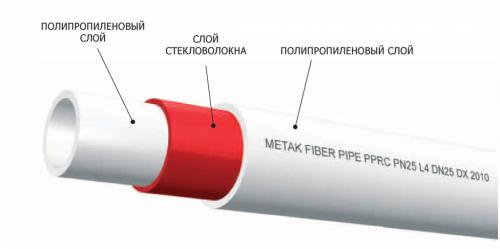

Трехслойные PPR (PPRС, ППР) трубы являются армированными. Армируют трубы для того чтобы уменьшить величину теплового расширения.

Для армирования применяют следующие материалы:

стекловолокно;

перфорированная алюминиевая фольга;

слой алюминия (наружная армирование);

композит (прослойки из фибро- или стекловолокна).

Трубы, армированные стекловолокном, применяются для обустройства систем водоснабжения, у которых температура воды не превышает 80°C.

Для трубопроводных систем, в которых температура рабочей среды превышает 80°C, применяют полипропиленовые трубы армированный фольгой. Иногда применяют не сплошное армирование фольгой. В системах, смонтированных из таких труб температура транспортируемой среды не должна быть выше +95°C.

Классификация полипропиленовых труб по маркировке и составу сырья

По виду используемого сырья трубы полипропиленовые делят на следующих 4 вида:

• PPR или PPRС (ППР).

Основой такого материала является статический сополимер полипропилена (или рандом-сополимер). Полимер имеет структуру молекул в виде кристаллов. Трубы PPRС применяют в широком спектре – в системах водоснабжения, отопления, канализации.

• PPH.

В данном материале применяются различные модификаторы (нуклеаторы, антистатики и пр.), которые улучшают определенные свойства труб. Применяются такие полипропиленовые трубы для монтажа систем холодного водоснабжения, вентиляции и водоотведения. Низкая стойкость к нагреванию не позволяет использовать трубы из данного материала при прокладке сетей с горячего водоснабжения.

• PPB.

При изготовлении материала из которого сделаны трубы PPB применяется вещество блок-сополимер. Структура блок-сополимер состоит из сочетания микромолекул гомополимера. Каждый блок гомополимера имеет индивидуальный состав и строение. Такая структура дает возможность трубам проявлять высокую стойкость к ударным нагрузкам. Трубы PPB в основном применяют при монтаже систем отопления напольного типа.

• PPs.

В основе такого материала лежит полифенилсульфид. Вещество придает трубам PPs такие технические характеристики, как прочность, стойкость к износу, способность выдерживать повышенную температуру и нагрузку. Эти характеристики достигаются благодаря особой структуре молекул. Применяются трубы из данного материала в вентиляционных и отопительных сетях, системах подачи горячей и холодной воды.

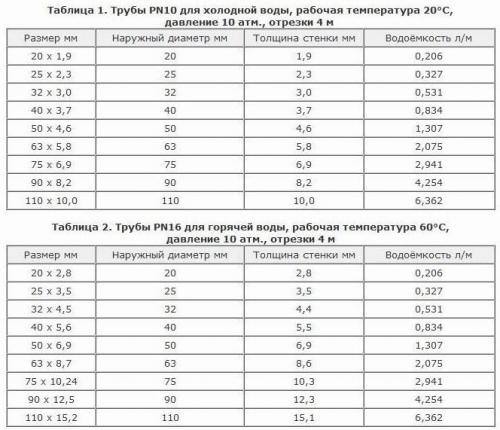

Диаметры пластиковых труб таблица. Подбираем пластиковые трубы для водопровода по таблице размеров

Пластиковые изделия, с каждым годом всё сильнее вытесняются стальной трубопровод. Поскольку пластик имеет меньший вес, улучшенные эксплуатационные характеристики и более низкую стоимость. Выбирая размеры пластиковых труб можно руководствоваться таблицей.

Диаметры пластиковых труб для водопровода по таблице

Для обустройства водопроводной системы в частных и многоквартирных домах, производители инженерной сантехники предлагают трубы из:

• ПВХ;
• полипропилена (ППР);
• полиэтилена (ПЭ);
• сшитого полиэтилена;
• металлопластика (МПТ);

Все они имеют схожие эксплуатационные характеристики, и могут монтироваться как внутри здания, так и снаружи. Отличаются они рабочей температурой и допустимым давлением. Самой доступной и распространенной является полипропиленовый материал. При прокладке водопроводных систем, нужно учитывать размеры, чтоб избежать проблем и протечек при эксплуатации всей водопроводной конструкции.

Величина наружного диаметра может быть от 10 до 1600 мм.

Диаметр пластиковой трубы для водопровода зависит от: длины самой водопроводной коммуникации, количества соединений, уклонов, поворотов и напора воды. Что бы определить размер можно использовать таблицу:

Для установки стояка в частных домах пользуются трубами не меньше 25 диаметра. В многоквартирных домах для стояка используют 63 мм или 75 мм. Поскольку он должен обладать большей пропускной способностью, чтоб равномерно распределять воду. Для транспортировки и подачи горячей воды, используют изделия ПВХ с утолщенными стенками и дополнительным армированным слоем.

Рекомендуем к прочтению — диаметр труб в дюймах и миллиметрах таблица.

Качество воды, надежность системы, ее долговечность и способность выдерживать гидро-удары зависит не только от качественных материалов и грамотного монтажа. Правильно подобранный диаметр трубы водопроводной системы, так же влияет на эксплуатацию и возможное возникновение проблем.

Диаметр полипропиленовых труб для водопровода в квартире. Как подобрать правильный размер магистрали

Чтобы выбрать нужный диаметр для водопровода в квартире, требуется знать скорость (V) потока воды в подводящей сети и средний расход жидкости (Q).

Для жилых помещений его вычисляют с помощью следующей формулы:

• D – диаметр пп трубопровода;
• V – скорость движения воды (составляет от 0,7 до 2 м/с);
• п – число Пи ≈3,14.

Если вас волнует вопрос, какие полипропиленовые трубы лучше для водопровода в квартире, то в основном в жилых помещениях используют трубы ⌀20 мм .

В многоэтажках устанавливают трубопровод в зависимости от этажности здания:

• до пяти этажей – стояк делают из пластиковой трубы ⌀25 мм;
• с шестью и более этажами – ставят трубы ⌀32 мм.

Для подключения к ГВС квартир, подъездов, домов и кварталов используется труба полипропилен для горячей воды разного диаметра. По квартирам прокладывают в основном изделий ⌀20 мм. Чем выше расход воды в здании, тем большие должна быть пропускная способность трубопровода, а соответственно их диаметр.

Диаметр полипропиленовых труб для водоснабжения определяют по итогам расчетов пропускной способности трубопровода. При этом надо учитывать, что на пропускную способность влияет качество воды. Если качество жидкости плохое, то нужно устанавливать дополнительно фильтры, чтобы в водопроводе не откладывались различные примеси и не разводились микробы. Нужно помнить, чем чище вода, тем выше пропускная способность водопровода.

От чего зависят размеры ПП труб

Размеры полипропиленового трубопровода зависят от температуры перекачиваемой жидкости, давления и количества потребляемой воды. Первым делом выбирают изделия по предназначению: для канализации, для водоснабжения или отопления. При этом пользуются классификацией и специальной таблицей, в которой указаны размеры труб из полипропилена.

Диаметры полипропиленовых трубопровода и железных аналогов различаются несущественно, но по многим параметрам полипропиленовые изделия лучше (мало весят, легко перевозятся и монтируются, не боятся коррозии и т.д), да и срок службы у них больше. К тому же, за полимером проще ухаживать, да и выглядит он более эстетично.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/tablica-razmerov-polipropilenovyh-trub-dlya-otopleniya-ot-chego-zavisyat-razmery

Диаметр полипропиленовых труб для водопровода. Диаметр полипропиленовых труб для водоснабжения, и другие свойства

Трубы из полипропиленовой основы на рынке появились не так давно.

Но уже стали достаточно распространёнными, как у владельцев частных построек, так и у тех, кто занимается промышленными объектами.

Это объясняется низкой ценой не только самих изделий, но и всех комплектующих к ним. Кроме того, легко выбрать нужный диаметр полипропиленовых труб для водоснабжения.

Диаметры внутри и снаружи. Соответствие

Материал становится основой для трубопроводов, которые отличаются от аналогов простым монтажом, способностью сопротивляться коррозионным процессам. Электрическая энергия по полипропилену не идёт. Он редко даёт протечку, отличается привлекательным внешним видом.

Системы трубопроводов для водоснабжения из полипропилена применяются не только во внутридомовом строении, но и в сельском хозяйстве, промышленности, наружных трубопроводах водоснабжения, канализации, водоснабжения.

Имеется следующая классификация для труб из полипропилена:

• PPs . Особая разновидность, в которых движется внутренняя среда с поддержанием температуры в 95 градусов
• PPR . Самая распространённая разновидность. Основа – рандомсополимер. Проводит холодную и горячую воду. Подходит для напольного отопления, обычных радиаторов.
• PPB . Блоксополимерное изделие. Актуален для систем, по которым идёт холодная вода, воздух, в тёплых полах. Имеют свой внутренний диаметр полипропиленовых труб.
• PPH. Основа – гомополипропилен. Прочностные характеристики улучшены, применяется вентиляционных шахтах, холодном водоснабжении, в различных сферах промышленности.

Полипропиленовые изделия бывают армированными, либо неармированными. Стекловолокно и фольга из алюминия чаще всего используются в качестве арматуры. Фольгу укладывают в середине стенки, либо вблизи наружной поверхности.

Толщина стенки и её влияние на другие параметры

Перед началом проектирования системы необходимо определить, какой диаметр (сокращенное обозначение Ø) необходим. Есть сложные гидравлические расчёты, справиться с которыми под силу только настоящим профессионалам.

Эти расчёты необходимы, чтобы подобрать правильные размеры для всех участков водопровода, сэкономить на возможных расходах. Расположение системы, внутреннее давление – данные параметры требуют отдельного внимания.

Большие сечения не лишние, но они обходятся дороже других вариантов.

В каком диаметре выпускают трубы из полипропилена для водоснабжения? Он находится в пределах 16-1200 мм. У каждого из размеров есть своё назначение.

1. 16-32 миллиметра – оптимальные параметры в отопительных системах в бытовых условиях.
2. 40-50 миллиметров – для канализации с внутренней укладкой. В этом же случае допускается установка труб в 110 мм.

Количество точек, отвечающих за водоснабжение, протяжённость трубопровода определяют выбор размера для тех, кто занимается внутренней системой, по которой идёт холодная вода, проектированием.

32 миллиметра – минимум размера для водоснабжения подводящей полипропиленовой трубы. Показатель диаметра должен находиться в пределах 16-20 миллиметров, если речь идёт о. Это касается наружного показателя.

О расчёте проходимости

Можно воспользоваться несложной формулой, позволяющей определить необходимый внутренний Ø.

, с которой вода движется по трубам из полипропилена. Значение параметра выбирается в зависимости от следующих условий:

1. Для тонких – 0,7-1,2 м\с
2. Для толстых – 1,5-2 метра в секунду.

У этой разницы есть своё объяснение. Соотношение между поверхностью и просветом тем меньше, чем меньше диаметр у конструкции. Если труба для водоснабжения слишком тонкая, объём воды, проходящий через неё, тормозится о стенки.На меньшее скоростное значение опираются при выборе труб с полипропиленовой основой Ø от 10 до 25 миллиметров. Большее значение необходимо в случае показателя, равного 32 миллиметрам, и больше.

Для каждой группы специалисты рекомендуют опираться на большее значение. Особенно при проектировке водоснабжения у многоквартирных домов. Часы пик оставят верхние этажи без воды, если используются не полипропиленовые трубы больших диаметров.

От чего ещё зависит расчёт проходимости?

Особой роли наружным диаметрам не отводится. Проходимость определяется:

• Тем, сколько есть поворотов и мест, где один размер переходит в другой.
• Отложениями и возрастными показателями.
• Свойствами изделия. У ровной поверхности скорость движения будет больше.
• Протяжённостью трубопровода. Сопротивление, которое замедляет движение воды, усиливается при увеличении длины.
