Трубы ПВХ для отопления технические характеристики. Трубы для отопления из металлопластика

Трубы ПВХ для отопления технические характеристики. Трубы для отопления из металлопластика

Металлопластик – это одна из разновидностей материала для изготовления пластиковых труб для отопления. Стенки таких труб состоят из пяти слоев: сверху и снизу – пластик, а внутри располагается слой алюминиевой фольги, разделенный двумя слоями специального клея.

Отопительные трубы из металлопластика состоят из высокопрочного полиэтилена PEX, который производится по особой технологии, позволяющей им выдерживать давление на разрыв в 70 бар. У такого полиэтилена высокая устойчивость к химическим веществам, он не окисляется, а на стенках со временем не возникают биологические наросты.

Полиэтилен PEX характеризуется очень низкой шероховатостью внутренних стенок, которая равняется 0,004 мм. К тому же, полиэтилен не боится больших температур, вплоть до 90 °C. Высокая прочность полиэтилена позволяет трубам функционировать до 50 лет.

Прослойка из алюминиевой фольги, находящейся между полиэтиленом, имеет толщину 0,2-0,3 мм. Он не дает пластиковой трубе удлиняться со временем, а пластик в свою очередь защищает алюминий от воздействия окружающей среды.

У трубы из пластика показатель линейного расширения меньше, нежели у полипропилена, но несколько больше, чем у меди. Технология изготовления алюминиевой прослойки наделяет ее высокой эластичностью и большой прочностью. Это дает возможность трубам из металлопластика довольно легко гнутся, не утрачивая при этом своей структуры весь срок их эксплуатации. Кроме того, алюминий защищает трубы от проникновения внутрь кислорода.

Слои клея в свою очередь наделяют соединения труб прочностью. Используемый клей имеет высокое качество, поэтому он отлично склеивает между собой все слои, придавая изделию гибкость и устойчивость к высоким температурам.

Однако металлопластиковая труба в настоящее время утрачивает свою популярность. Происходит это, потому что на рынке часто можно встретить некачественную продукцию, к тому же, нередко на стыках образуются протечки уже через 2-3 года после их монтажа.

Армированные полипропиленовые трубы характеристики. Полипропиленовые трубы — разновидности и технические характеристики

Трубопроводы из искусственных термопластичных материалов практически вытеснили всех металлических конкурентов из бытовых систем горячего и холодного водоснабжения, отопления. Бесспорными лидерами по широте применения во всех перечисленных сферах являются полипропиленовые трубы, имеющие несколько видов исполнений.

При подборе трубных изделий из полипропилена (ПП, РР, ППР) для работы в конкретных областях, в первую очередь обращают внимание на физические и химические параметры самих труб и рабочей среды. Чтобы обеспечить надежную и долгую эксплуатацию собираемого из полипропилена трубопровода, не неся при этом неоправданных финансовых расходов, полезно изучить технические характеристики различных видов трубных изделий из полипропилена.

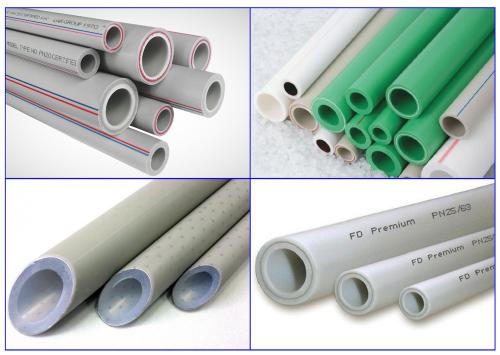

Рис. 1 полипропиленовые трубы — виды

Полипропилен и его физико-эксплуатационные свойства

Полипропилен (Polypropylene) является продуктом полимеризации (многократного присоединения к кристаллической решетке молекул низкомолекулярного вещества) пропилена — бесцветного газа без вкуса со слабым неприятным запахом.

Процесс происходит в среде катализаторов, химический состав которых определяет тип выпускаемого вещества. В итоге на выходе получают порошок или гранулы белого цвета с плотностью насыпки 0,4—0,5 г/см³.

Полипропиленовое сырье может быть окрашенным, неокрашенным или выпускаться в стабилизированном виде.

Основные физические и эксплуатационные характеристики полипропилена (СН3):

Рис. 2 Физико-механические свойства ППР

Различают три основных типа полипропилена:

Атактический (АПП) — мягкий эластичный каучукообразный материал, уступающий по своим эксплуатационным и физическим характеристикам натуральным и синтетическим каучукам. Часто принимает жидкую, маслообразную и воскообразную форму, во многих производствах считается побочным продуктом. После переработки находит широкое применение при изготовлении различных жидких стройматериалов — битумов, мастик, клейких лент, шпаклевок, грунтовок.

Синдиотактический (СПП) — более твердый материал по сравнению с атактическим, плавится при температурах от 161 до 186 °С (зависит от степени тактичности). Используется в производстве изоляции электрических, высоковольтных проводов, многожильных кабелей.

Изотактический (IPP). Имеет три кристаллические модификации α-, β- и γ с преобладанием первой. Материал с α-кристаллической структурой имеет температуру плавления от 185 до 220 °C и плотность от 0,936 до 0,946 г · см-3. Изотактический полипропилен находит широкое применение в народном хозяйстве. Из него выпускают ткани, посуду, жесткие детали для различных отраслей промышленности, изоляционные стройматериалы и полипропиленовые трубы.

Для придания морозостойкости и эластичности, в кристаллическую решетку IPP добавляют молекулярный этилен CH2, получая таким способом сополимер.

Таблица линейное расширение полипропиленовых труб. Расчет деформации

Коэффициент теплового расширения армированных изделий из полипропилена (К лр) составляет 0,03-0,05 мм/мК. При увеличении температуры на 60°С удлинение составит 2-3 мм (на каждый метр). С помощью таблицы можно определить расширение полипропиленовой трубы в зависимости от ее длины и разности температур (среды и воздуха). В режиме онлайн с помощью специальных программ также можно найти длину деформации.

Рассчитать удлинение трубы можно по формуле:

где I – величина продольной деформации в мм, a – коэффициент расширения, зависящий от материала трубы,

t – разница между температурой теплоносителя и температурой окружающей среды во время монтажных работ, L – длина трубы, на которую рассчитывают величину деформации.

Пример расчета. Узнаем, на какой отрезок удлинится изделие при монтаже системы отопления длиной 7 м из армированного полипропилена (температура воздуха 24°С, рабочая температура теплоносителя 90°С):

Следовательно, при включении отопительной системы коммуникации станут длиннее на 14 мм.

Последствия неправильного монтажа:

• при подаче теплоносителя в систему трубы нередко деформируются и «вырывают» крепежные элементы;
• в верхней части трубопровода собирается воздух, вследствие чего его пропускная способность уменьшается, из-за слабого напора температура рабочей среды снижается;
• иногда деформация элементов бывает такой сильной, что система отопления полностью выходит из строя.

ЧИТАТЬ ТАКЖЕ: Можно ли красить полипропиленовые трубы: советы, Отопление водоснабжение: монтаж, ремонт, замена, сервис

При соединении труб сваркой фольгу удаляют, что затрудняет монтаж. Лишены подобно недостатка трубы армированные стекловолокном. Они прочны и не требуют зачистки.

Пластиковым трубам присуща гибкость, при деформации они изгибаются, не повреждаясь. Полипропиленовые изделия долговечны, не требуют покраски, не нуждаются в теплоизоляции и не ржавеют. Они просты при монтаже и не выделяют вредных веществ. Но при проектировании системы горячего водоснабжения или отопления следует обязательно учитывать способность пластика расширяться при повышении температуры и применять устройства, поглощающие перемещения.

Металлопластиковые трубы характеристики. Характеристики металлопластиковых труб

Металлопластиковые трубы часто используются в создании бытовых отопительных и водоснабжающих систем. Технические характеристики металлопластиковых труб описаны в данной статье достаточно подробно.

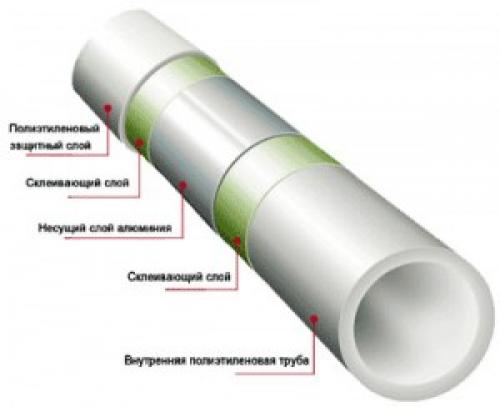

Из чего состоят металлопластиковые трубы

В основе данного вида труб лежит внутренний слой, изготовленный из полиэтилена. Благодаря этому слою, труба является очень прочной. К полиэтиленовому слою приклеивается слой алюминиевой фольги. Этот слой выполняет стабилизирующую функцию, а также препятствует диффузии кислорода. Алюминиевая фольга заваривается встык при помощи лазера. На слой алюминиевой фольги кладется наружный полиэтиленовый слой. Этот слой белого цвета выполняет и защитную, и декорирующую функцию. Конструкция металлопластиковых туб включает в себя следующие слои:

— полиэтиленовый;— клеевой;— алюминиевый;— снова клеевой;— наружный полиэтиленовый слой.

Достоинства металлопластиковых труб:

— внутренняя поверхность труб практически не покрывается илом и не зарастает по причине своей высокой гладкости;— пропускная способность у металлопластиковых труб выше, чем у металлических примерно в 1,3 раза;— стойко переносят воздействие агрессивных сред;— срок службы составляет более 50 лет;— высокая пластичность;— небольшой вес;— легкость монтажа;— высокие звукоизоляционные свойства;— эстетичный внешний вид (трубы не нужно красить);— легкость проведения ремонтных работ;— металлопластиковые трубы не проводят блуждающие токи.

Теплоотдача труб и как ее рассчитать

Чтобы металлопластиковые трубы равномерно обогревали помещение необходимо произвести расчет их теплоотдачи. Теплоотдача металлопластиковой трубы ниже в 175 раз теплоотдачи стальной трубы. Коэффициент теплоотдачи труб металлопластиковых равен 0,36. Рассчитать теплоотдачу пластиковой трубы можно по формуле, указанной на рисунке. В данной формуле приняты следующие обозначения:

— tЕc температура, наблюдаемая на внутренней поверхности трубопровода;— tc тем-ра на наружной поверхности трубопровода;— l длина металлопластиковой трубы;— Q тепловой поток;— tвз температура воздушной среды;— t температура теплоносителя;— dн наружный диаметр металлопластиковой трубы;— aн коэффициент теплоотдачи наружной;— dв диаметр трубы внутренний;— l коэффициент теплопроводности;— aвн коэффициент теплоотдачи внутренней.

Недостатки металлопластиковых труб

Регулярные колебания температуры жидкости, проходящей по металлопластиковым трубам, приводят к ослаблению мест соединений и возникновению протечек.

При прокладке металлопластиковых труб обязательно нужно учитывать этот их недостаток и не класть трубы с натяжкой.

Маркировка металлопластиковых труб

При помощи маркировки на трубе покупатель узнает о ней более подробную информацию, а также условия, в которых эта труба может эксплуатироваться. Значения в маркировочном коде имеют следующую последовательность:

— компания-производитель;— сертификат соответствия;— конструктивные особенности трубы (материал, методы сшивки, метод защиты от УФ-излучения);— характеристики диаметра, а также значения толщины стенки;— номинальное давление. Этот показатель говорит о том, какое давление способны выдержать металлопластиковые трубы;— среда, пригодная для транспортировки;— дата изготовления, а также номер партии трубы.

Какое давление способны выдержать металлопластиковые трубы

Металлопластиковые трубы выдерживают давление до 10 Атмосфер. Разрушается металлопластиковая труба при давлении более 80 атмосфер. С течением времени труба начинает выдерживать давление в полтора раза больше рабочего.

Технические характеристики данного вида труб

1. Один погонный метр металлопластиковой трубы 16 миллиметровой весит 115 грамм. Вес 20 миллиметровой трубы составляет 170 грамм.

2. В одном погонном метре 16 миллиметровой трубы может находиться 0,113 литров воды.

3. Коэффициент расширения металлопластиковых труб составляет 0,26х10-4 на ºС.

4. При давлении в 10 Бар металлопластиковые трубы выдерживают температуру от 0 до 95 градусов Цельсия. При давлении в 25 Бар трубы способны выдержать температуру от 0 до +25 градусов Цельсия. Максимальная кратковременная температура, которую способна выдержать металлопластиковая труба, составляет 110 градусов Цельсия.

5. Целостность металлопластиковой трубы способна нарушаться при давлении 94 Бар и температуре жидкости 20 градусов Цельсия.

6. Низкое гидравлическое сопротивление металлопластиковых труб обеспечивается низкой шероховатостью их внутренней поверхности. Коэффициент шероховатости труб — 0,07.

7. Теплопроводность металлопластиковых труб составляет 0,43 Вт/м*К.

8. При поперечном разрыве показатель прочности обладает значением 2880 Н.

9. Прочность клеевого соединения — 70 Н/10 мм, сварного соединения алюминия — 57 Н/мм2.

Армированные полипропиленовые трубы для отопления характеристики. Что такое армированная ПП труба

Недостатком простого полипропилена также является линейное тепловое расширение. Этот минус создает существенные неудобства во время эксплуатации полимерных отопительных сетей или ПП трубопроводов с горячей водой.

В коммуникациях длина труб может увеличиваться до 10 мм на 1000 мм. Поэтому обязательно в них устанавливаются компенсаторы для стабилизации удлинения.

Из-за линейного расширения ПП труб ухудшается внешний вид и увеличивается стоимость открыто проложенных систем. При закрытой укладки существует вероятность, что произойдет нарушение целостности штукатурного слоя.

Армирование — это технология укрепления трубного проката. Для этого в стенку изделий добавляют слой стекловолокна или алюминия.

Применение стеклообразных волокон является новым вариантом укрепления полимерного проката. Трубы полипропиленовые армированные стекловолокном, более прочные. Ведь стеклопластик уменьшает пластичность.

Возможности усиленных полимерных труб почти такие же, как и у металлических трубопроводов. При этом у них остаются неизменными достоинства полипропилена.

ПП трубы с армированием располагают преимуществами:

• инертностью к влиянию химического характера;
• отсутствием выделений вредных веществ, что позволяет использовать на предприятиях пищевой промышленности;
• прекрасной гладкостью внутренней части, неизменной со временем и не помогающий появлению накипи и скоплению осадков;
• минимальной теплой и шумовой проводимостью;
• невысокой ценой, которая меньше, чем у аналогов из металла;
• небольшим весом, позволяющим выполнять перемещение и перевозку с минимальными усилиями;
• маленьким коэффициентом продольного расширения, меньшим в 5 раз, чем у продукции из обычного полипропилена;
• отличной стойкостью перед высокими температурами и большими нагрузками.

Несмотря на увеличенное количество преимуществ, полимерная усиленная трубная продукция по-прежнему легко монтируется. Для выполнения процесса не требуется особых знаний, что нельзя сказать об подобных металлических изделиях.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/vybor-plastikovyh-trub-dlya-otopleniya-kakie-truby-stoit-vybrat-dlya-otopleniya-kriterii

Линейное расширение полипропиленовых труб армированных стекловолокном. Линейное увеличение армированных изделий

Полипропилен – это материал с довольно высоким коэффициентом теплового расширения. Если на него длительное время действует высокое давление и горячая вода, то, как результат появляется деформация, которая значительно портит внешний вид помещения.

Для того, чтобы снизить линейное увеличение и увеличить прочность, данные трубопрокатные материалы армируют стекловолокном или алюминием.

Существует несколько разновидностей армирования. Армирование алюминием выполняют тремя разными вариантами: внешнюю стенку заготовки соединяют с целостным алюминиевым листом; листом алюминия укрепляют стенку внутри; и последний способ – это армирование перфорированным алюминием.

Каждый из этих методов является склеиванием ПП труб с алюминиевой фольгой. Но, такой способ не всегда эффективен, потому, что материал расслаивается, что существенно влияет на качество выполняемой работы.

Армирование труб стекловолокном получается более надежным способом. При этом с верхней и внутренней части трубы расположен полипропилен, а центральная часть заполнена стекловолокном. Обычно это армирование выполняют в три слоя. В результате изделия не подвергаются деформации.

Вот так выглядит показатель коэффициента до и после армирования:

• Неармированные изделия – 0,15 мм/мК. Это приблизительно 10мм на один метр при поднятии температуры на 70 градусов.
• Армирование алюминием меняет этот показатель на 0,03 мм/мК. И линейное увеличение составляет приблизительно 3 мм на один метр.
• Коэффициент теплового линейного увеличения полипропиленовых изделий армированных стекловолокном составляет 0,035 мм/мК.

Армированные полипропиленовые трубопрокатные изделия – это один из вариантов стройматериалов, предоставленных современным рынком.

Эти трубы легче металлических аналогов, эластичные, отличаются высоким показателем устойчивости к коррозийным образованиям. Они легко переносят воздействие химической среды и экологически безвредные.

Линейное расширение полипропиленовых труб, армированных стекловолокном, заслуживает особого внимания. Все дело в том, что полипропилен – это пластик, отличающийся высоким коэффициентом теплового расширения.

Совместно с избыточным давлением и горячей жидкостью это приводит к деформационным изменениям материала.

Чтобы снизить величину линейного расширения и поднять прочность, полипропиленовые трубопрокатные изделия армируют алюминиевой фольгой или стекловолокном.

Пластиковые трубы для отопления характеристики. Трубы для отопления из металлопластика

Металлопластик – это одна из разновидностей материала для изготовления пластиковых труб для отопления. Стенки таких труб состоят из пяти слоев: сверху и снизу – пластик, а внутри располагается слой алюминиевой фольги, разделенный двумя слоями специального клея.

Отопительные трубы из металлопластика состоят из высокопрочного полиэтилена PEX, который производится по особой технологии, позволяющей им выдерживать давление на разрыв в 70 бар. У такого полиэтилена высокая устойчивость к химическим веществам, он не окисляется, а на стенках со временем не возникают биологические наросты.

Полиэтилен PEX характеризуется очень низкой шероховатостью внутренних стенок, которая равняется 0,004 мм. К тому же, полиэтилен не боится больших температур, вплоть до 90 °C. Высокая прочность полиэтилена позволяет трубам функционировать до 50 лет.

Прослойка из алюминиевой фольги, находящейся между полиэтиленом, имеет толщину 0,2-0,3 мм. Он не дает пластиковой трубе удлиняться со временем, а пластик в свою очередь защищает алюминий от воздействия окружающей среды.

У трубы из пластика показатель линейного расширения меньше, нежели у полипропилена, но несколько больше, чем у меди. Технология изготовления алюминиевой прослойки наделяет ее высокой эластичностью и большой прочностью. Это дает возможность трубам из металлопластика довольно легко гнутся, не утрачивая при этом своей структуры весь срок их эксплуатации. Кроме того, алюминий защищает трубы от проникновения внутрь кислорода.

Слои клея в свою очередь наделяют соединения труб прочностью. Используемый клей имеет высокое качество, поэтому он отлично склеивает между собой все слои, придавая изделию гибкость и устойчивость к высоким температурам.

Однако металлопластиковая труба в настоящее время утрачивает свою популярность. Происходит это, потому что на рынке часто можно встретить некачественную продукцию, к тому же, нередко на стыках образуются протечки уже через 2-3 года после их монтажа.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/vidy-plastikovyh-trub-dlya-otopleniya-i-ih-harakteristiki-raznovidnosti-i-obshchie

Труба pn 25 характеристика. Особенности маркировки полипропиленовых труб

Чтобы правильно подобрать виды и характеристики ПП труб, необходимо обращать внимание на их маркировку. Прежде всего, нужно обращать внимание на обозначения, которые характеризуют рабочее давление и температуру трубной продукции. Действующая сегодня система стандартизации классифицирует полипропиленовые трубы на 4 группы:

• PN10 — полипропиленовые трубы, рассчитанные на рабочее давление 10 атмосфер и рабочую температуру до +45 °С. Такая продукция имеет тонкие стены и может использоваться только для транспортировки холодных жидкостей;
• PN16 — трубы ПП, рассчитанные на рабочее давление до 16 атмосфер и рабочую температуру до +60 °С. Не предназначены для систем горячего водоснабжения и отопления;
• PN20 — полипропиленовые трубы, рассчитанные на рабочее давление до 20 атмосфер и рабочую температуру до 95 °С. Могут использоваться в системах отопления и горячего водоснабжения, однако по причине значительной температурной деформации их применение в этих системах ограничено;
• PN25 — полипропиленовые трубы, рассчитанные на рабочее давление до 25 атмосфер и рабочую температуру до 95 °С. Трубы полипропилен PN 25 выпускаются в армированном исполнении. В качестве армирующего элемента служит слой алюминиевой фольги или стекловолокна. Использование дополнительного усиливающего слоя значительно повышает прочностные характеристики и уменьшает температурную деформацию. Благодаря этому армированные трубы для отопления и горячего водоснабжения подходят оптимально.

Пластиковые трубы для водопровода характеристики. Пластиковые трубы для водопровода и их виды

Как известно, человек на 80% состоит из воды. Поэтому она является основным продуктом потребления современного общества для самых различных целей. Основным средством доставки жидкости к месту потребления являются водопроводы, основным элементом которых являются трубы из различных материалов.

В настоящее время трубы для водоснабжения изготавливают из металла, но все большую популярность приобретают пластиковые трубы для водопровода. Они отличаются гораздо более высокой технологичностью, долговечностью и не засоряются налетом на внутренних стенках.

Сегодняшний рынок стройматериалов насыщен трубами изготовленных из различных пластиков.

Водопроводные магистрали из ПВХ

Для изготовления берется поливинилхлорид, способ изготовления – экструдирование. Пластиковая труба из ПВХ обладает следующими характеристиками:

1. длительность срока эксплуатации – до 50 лет;
2. плотность – 1,41 г/м³;
3. способность к горению – негорюч;
4. удлинение при нагревании – не более 5%;
5. величина относительного удлинения на разрыв – не более 0,2%.

Пластиковые трубы для воды из ПВХ в напорном исполнении оснащаются раструбом на одном конце для упрощения монтажа. В нем устанавливается резиновое уплотнительное кольцо. При сборке не используются дополнительные приспособления или оборудование, что предоставляет возможность монтажа водопровода своими руками.

Пластиковый материал не подвергается гниению или коррозии, поэтому подаваемая по такой системе вода безопасна для использования. Контактирующая с жидкостью поверхность гладкая и всегда остается чистой, поскольку не осаждает на себе каких либо веществ как органического, так и неорганического происхождения, что значительно повышает предельный срок эксплуатации.

Их свойства отвечают всем требованиям санитарных норм для транспортировки питьевой воды. При этом оснащенность доборными элементами самого разнообразного назначения позволяет создавать пластиковые трубопроводные сети любой степени сложности.

Трубы из поливинилхлорида устойчивы к воздействию жесткого ультрафиолетового излучения, что позволяет устраивать открытые участки наружных сетей без дополнительной изоляции.

К недостаткам можно отнести низкую термостойкость, что позволяет их использование при температуре не более 65 градусов. Что не позволяет их использовать в сетях с горячей жидкостью. В то же время при эксплуатации при отрицательных температурах до -10 градусов водопровод необходимо тщательно утеплять.

Маркировка и свойства ПВХ

На наружную поверхность наносится маркировка, несущая в себе следующую информацию:

• Тип материала ПВХ.
• Разновидность раструбного соединения.
• Размер по наружному Ø и толщине стенки.
• Предназначение к применению.
• Нормативная документация (ГОСТ или ТУ).
• Наименование производителя и его логотип.

Кроме того, имеет значение цветовое исполнение:

• Серые или гофрированные черные трубы используются для прокладки внутренних сетей в безнапорном или напорном виде.
• Желтого или оранжевого цветов применяются для сетей наружного водопровода или канализации.
• Белые или синие цвета трубы из ПВХ указывают на приоритет использования для обсадки водозаборных скважин.
• Гофрированные трубы имеют внутреннюю поверхность светло-серого ил белого цвета. Основная область их применения – магистрали глубокого заложения, поскольку эти пластиковые изделия характеризуются повышенной прочностью в радиальном направлении.

Показатели прочности труб ПВХ

По показателям прочностных характеристик трубы из поливинилхлорида подразделяются на три категории:

1. легкая серия, обозначаемая как «L»;
2. средняя серия – «N»;
3. тяжелая – «S».

Принадлежность к обозначенному выше разряду предписывает возможность использования для магистралей с различной глубиной заложения.

Спиралевидные армированные трубы из ПВХ производятся нанесением оснеовы на спиралевидный каркас. Такая конструкция позволяет использовать их на участках трубопроводов при наличии вибрационных нагрузок, например в сети, примыкающей к насосу, где она играет роль амортизатора.

Производство регламентируется ГОСТом 51613-2000, а размерный ряд оговорен в ГОСТе 18599-2001.

Размеры пластиковых труб оговариваются ГОСТом 28117-89 и представляет собой линейку Ø (диам.) в диапазоне от 5 до 630 мм со стенками от 1 до 83 миллиметров. Кроме использования в водопроводных системах, их применяют для прокладки электросетей, транспортировки агрессивных сред, а также как конструкционное основание для изготовления различных изделий.

Мы хотим заострить внимание на том, что пластиковая труба из ПВХ не подходит для горячего водоснабжения, ее можно брать только для холодной жидкости и при эксплуатации при температуры ниже 10 градусов ее необходимо утеплять.

Полипропилен

В настоящее время применяются множество видов пластиковых труб из полипропилена, различающиеся по многим факторам, включая — технические характеристики, назначение, цвет и качество.
