Боковое подключение радиаторов отопления. О способах подключения батарей

Боковое подключение радиаторов отопления. О способах подключения батарей

Начнем с того, что схема подключения бывает:

• односторонней;
• перекрестной;
• нижней.

Схемы подключения радиаторов отопления
По одностороннему варианту подключение производится, как правило, в городских квартирах, где используется центральное отопление. Здесь трубы подсоединяются лишь с одной стороны батареи. Преимущество схемы в том, что система может работать с максимальной номинальной мощностью, однако то, насколько эффективна теплоотдача, зависит от кол-ва секций батареи. Вода в данном случае не может доходить до удаленных от места подсоединения участков, что негативно влияет на эффективности всей отопительной системы. Данный эффект особенно заметен при использовании батареи, состоящей из 15-ти секций, потому при подключении многосекционных радиаторов предпочтение лучше отдавать другой схеме.

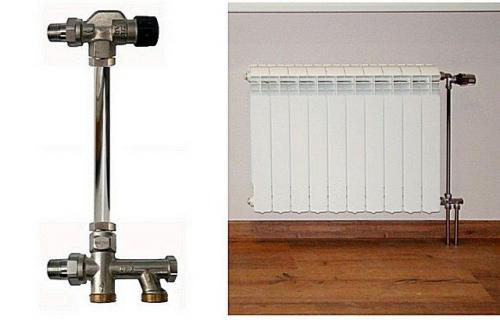

Адаптер для нижнего одностороннего подключения радиатора

В последние годы все большую популярность обретают биметаллические радиаторы, их можно подключать по диагональной (ее также называют перекрестной) схеме. Суть данной схемы в том, что подводка подсоединяется сверху, а отводка – снизу, но с другой стороны. При таком монтаже жидкость более равномерно распределяется по батарее, а значит, минимизируются потери ее мощности.

Диагональное подключение радиаторов отопления

На заметку! При использовании диагональной схемы необходимо учитывать то, как располагаются отводящая/подводящая трубы. Ведь если подвод сделать снизу, а отвод – сверху, то радиатор может потерять свыше 50% своей мощности.

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе
Порой описанные выше схемы по тем или иными причинам не используются в помещении. Тогда остается только нижнее подключение , при котором образуется сквозной проход теплоносителя; очевидно, что до верхних секций радиатора жидкость в таком случае не доходит, из-за чего теплоотдача может снизиться на 15%. Тем не менее, данную схему нередко применяют в частных домах с индивидуальным отоплением. А теплоотдачу можно восполнить посредством распределительных трубок.

Диагональное подключение радиаторов отопления. Батареи отопления с боковым подключением

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

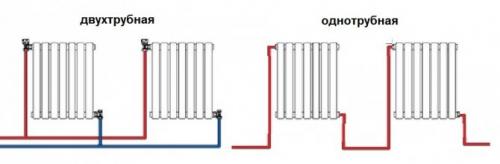

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

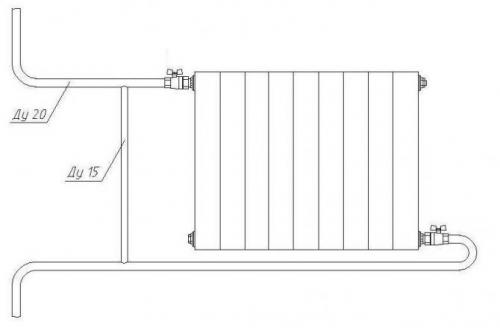

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

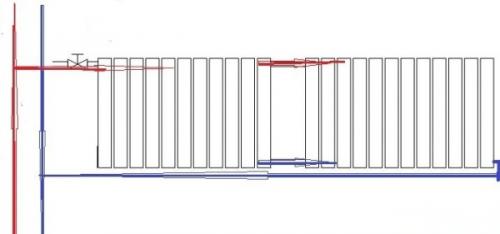

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

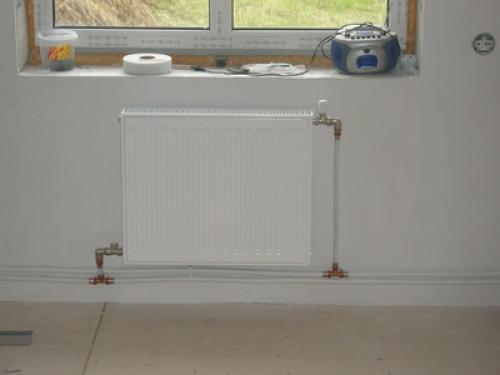

Вариант №3. Нижнее или седельное подключение

Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.

Седельное подключение радиаторов отопления

В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.

Схемы подключения радиаторов отопления в частном доме. Устройство биметаллических батарей

Как показала практика последних лет, из перечисленного ряда радиаторов наиболее эффективными и надежными являются биметаллические модели. Они обладают явным преимуществом перед другими материалами, которые заключаются в:

• высокой устойчивости к коррозии;
• широком диапазоне рабочих температур и давления;
• простой возможности изменения теплоотдачи прибора путем изменения количества набранных секций;
• малой инерционности при нагреве и остывании;
• небольшом количестве теплоносителя, необходимого для заполнения;
• малом весе, облегчающем выполнение монтажа;
• доступной для большинства людей стоимости.

Следует также отметить простоту установки биметаллических радиаторов. Благодаря наличию стандартных креплений, этот процесс не повлечет разрушений конструкций и обеспечит качественную фиксацию отопительного оборудования.

Конструкция биметаллических батарей состоит из набора секций. В собранном виде такой пакет представляет собой две горизонтальные трубы, соединенные вертикальными полыми ребрами, по которым циркулирует теплоноситель.

Для повышения теплоотдачи отопительного прибора, наружная поверхность ребер и труб увеличена за счет дополнительных плоскостей. Соединение секций между собой производится при помощи полых ниппелей с двусторонней резьбой при условии установки уплотняющей прокладки.

Сердечник.

Для защиты от коррозии внутренняя поверхность секций покрыта защитным слоем из алюминиевого сплава. Наружная металлическая поверхность окрашено по технологии термического нанесения порошковых полимерных красок. Это придает изделиям красивый внешний вид и обеспечивает их долговечность.

Подключение радиаторов отопления при двухтрубной системе. Двухтрубный вариант подключения

Рассмотрим ее особенности:

1. Инструкция по монтажу схемы подразумевает наличие двух отдельных трубопроводов, к которым подключается каждое из устройств.
2. При этом один водопровод является подающим, откуда поступает горячая вода, а другой – обратным, отдающим уже охлажденную воду.
3. Так как пути, преодолеваемые теплоносителем, как в подающей трубе, так и в обратной, равны, их гидравлическое сопротивление одинаково. То есть такая схема гидравлически уравновешена, что делает ее применение наиболее оптимальным.

Правильное подключение радиаторов отопления при двухтрубной системе — диагональный метод

Совет: использование в данном случае диагонального метода подключения приборов отопления сделает работу системы более эффективной.

1. Впрочем, схемы могут быть и тупиковыми, а это означает, что самый:

• длинный путь проделывает уже остывшая вода, отходящая от последнего в цепи прибора отопления;
• короткий — пролегает от первого.

По этой причине придется регулировать подачу горячей воды своими руками в каждой из батареи кранами или использовать термостатические клапаны.

Схема может быть принудительной (встраивается насос) и самотечной, основное достоинство последней заключается в том, что она не требует наличия электричества. Для этого делается верхняя разводка, а приборы отопления. так же, как и в предыдущем случае, подключаются диагонально.

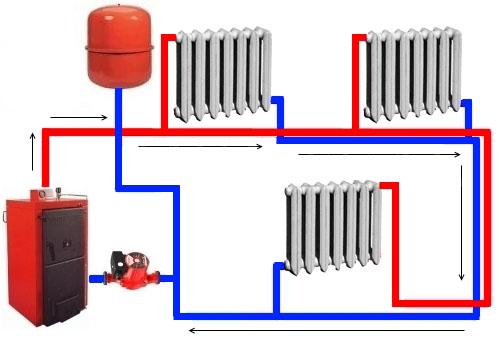

Принудительная двухтрубная схема подключения радиаторов отопления с котлом и насосом

Используется она чаще всего в небольших жилых домах, имеющих не больше двух этажей. Хотя она станет идеальной в населенных пунктах, испытывающих перебои с электроэнергией, используется не часто, что объясняется необходимостью применения большого количества материалов и неэстетичным внешним видом.

Используется не только в жилых домах, но и в любых других зданиях, вне зависимости от их назначения. Ее организация требует больших затрат материалов и сил, но все же преимущества такой системы неоспоримы.

В системе есть возможность автоматического регулирования температуры

Совет: вы сможете легко подобрать ее для любых строений, какими бы сложными они ни были.

На одной ветке возможно расположение большого количества устройств отопления, и это не потребует дополнительной установки гидравлических регуляторов давления. Подача воды и обратный отток в таких схемах подключаются отдельно, что позволяет регулировать обогрев всех помещений дома автоматически. В данном случае терморегуляторы не будут оказывать никакого влияния на другие приборы, а их цена лишь ненамного увеличит стоимость монтажа.

Диагональное подключение радиаторов подача снизу. Особенности подключения радиатора по диагонали

Благодаря подключению подводящих патрубков с двух сторон, нагретый теплоноситель равномерно распределяется по всем секциям. Самой эффективной считается схема, когда подача подсоединена вверху, а отток – внизу. Ведь по законам физики горячая жидкость всегда располагается выше холодной. Однако бывает диагональное подключение радиаторов отопления с нижней подачей теплоносителя. КПД такой системы меньше. Связано это с тем, что по тем же законам физики остывающему теплоносителю в нижней части секций сложнее направляться вверх к отводящему трубопроводу.

Большим КПД обладает система, у которой подающая труба подключена к верхнему коллектору отопительного прибора

Увеличенное количество трубных линий портит внешний вид, но в частном доме эстетика уходит на задний план. Подключение приборов обогрева по диагонали с верхней подачей обладает большим КПД, и это главное для потребителя.

Схема комплектации отопительного прибора при диагональном способе подсоединения тоже отличается. Батарею обязательно оснащают краном Маевского. Устанавливают его на свободном от трубопровода верхнем коллекторе. Кран помогает стравливать воздух, иначе при завоздушивании часть секций не прогреется.

Важно! Конструкция кранов Маевского разнообразна. Существуют модели с рычажками, рукоятками, под отвертку или ключ.

Независимо от того, что у диагонального подключения радиаторов подача снизу или сверху, отводящая труба всегда подходит. Снять при необходимости батарею невозможно без разрезания трубопровода. Чтобы избежать таких неудобств, подключение выполняют разъемными муфтами. Раньше использовались так называемые резьбовые сгоны. Их недостаток в том, что металл быстро поддается коррозии. Через пару лет раскрутить такой сгон сложно. В современном отоплении ставят «американки». Муфта состоит из двух частей, между которыми расположено уплотнительное кольцо. «Американка» легко раскручивается ключами, после чего можно свободно демонтировать прибор обогрева.

Вместе с «американками» на каждый патрубок ставят запорную арматуру. Если радиатор зимой потек, его кранами перекрывают и демонтируют для ремонта. Остальная система продолжает функционировать.

В отоплении с диагональным способом подсоединения важно правильно расположить на стене радиатор. По установленным нормам соблюдают следующее расстояние:

• от нижней поверхности подоконника до верхней части секций 5-10 см;
• от пола до нижней части секций 8-12 см;
• от стены до секций тыльной стороны отопительного прибора 2-5 см.

Соблюдение зазоров обеспечивает оптимальные условия для конвекции воздушных масс вокруг батареи.

Важно! Радиаторы устанавливают строго горизонтально по уровню, чтобы уменьшить вероятность завоздушивания секций и образования кальциевого осадка.
