Установка кронштейнов для радиаторов отопления. Как установить радиатор отопления

Установка кронштейнов для радиаторов отопления. Как установить радиатор отопления

Вешать радиатор отопления на стену или в нишу, нужно уже после того, как поверхность полностью зашпаклёвана. Однако для этого заранее должны быть выведены из стены или ниши подключения для радиаторов. В зависимости от типа подключения отопительных батарей, это могут быть как хромированные трубки, так и просто металлопластиковые или пластиковые трубы.

Чтобы установить радиатор отопления на стену, сначала следует правильно произвести разметочные работы. Для этого потребуется, прежде всего:

• Рулетка и строительный уровень;
• Карандаш;
• Длинное правило или кусок ровного профиля;

Перед установкой радиатора отопления своими руками, в обязательном порядке нужно определиться с его высотой, а также с тем, как будет висеть радиатор, в нише или под окном. По правилам в нишах радиаторы отопления устанавливаются по центру, а под окнами на оборот, как можно ниже от пола. Если говорить о высоте радиатора отопления, на которой он должен быть установлен, то это расстояние не превышает 15 см, от чистового напольного покрытия.

После того как со всеми вышеперечисленными вопросами закончено, можно вешать радиатор отопления на стену. Первое что нужно сделать, это измерить расстояние от откосов окна или краёв ниши. Полученный размер необходимо разделить напополам. Делать это нужно для того, чтобы найти центр.

Затем от полученной разметки чертиться вертикальная линия, от которой и будет выполняться дальнейшая разметка для установки радиатора отопления. В зависимости от вида отопительного прибора, установка его на стену может быть различной, и это касается не только размеров между крепёжными элементами.

Как повесить алюминиевый радиатор на стену

Чтобы повесить алюминиевый радиатор на стену, нужно с каждого края радиатора отступить на две секции к середине. Таким образом, будет видно, между какими именно секциями будут установлены крепления для фиксации алюминиевого радиатор на стену.

Затем следует замерить расстояние от мест установки крепежей, после чего перенести их на стену. По полученным меткам делаются отверстия в стене для установки дюбелей в них и последующего монтажа крепёжных элементов радиатора отопления.

Как повесить металлический радиатор на стену

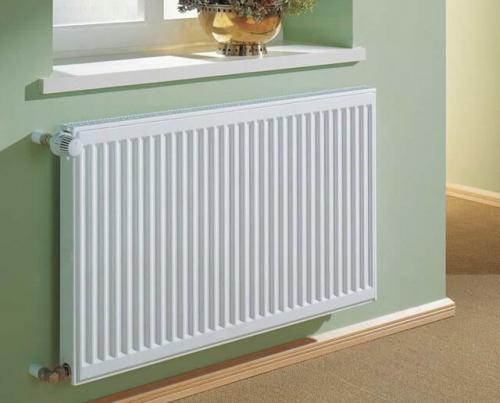

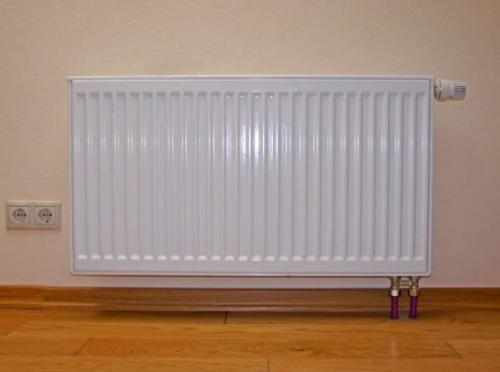

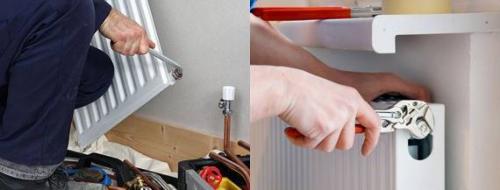

Панельные радиаторы отопления (металлические) повесить на стену можно немного по другой схеме. Изначально всё происходит, как и на первом этапе установки алюминиевого радиатора отопления. Нужно найти центр под окном, а затем определиться с высотой установки радиатора от пола.

Крепёжные элементы металлического радиатора отопления приварены к тыльной его стороне. Поэтому размеры при установке радиатора на стену здесь фиксированные, их нельзя увеличить или уменьшить как, например, при установке алюминиевого радиатора на одну или две секции в середину или к краям.

К тому же, для установки металлического радиатора на стену применяются не такие длинные крючки, а небольшие крепёжные элементы. Следует сначала замерить расстояние от середины крепёжных элементов на металлическом радиаторе, а затем перенести их на стену и произвести установку отопительного радиатора своими руками.

Как повесить радиатор отопления на гипсокартон

Следует знать, что при установке радиатора отопления нужно учитывать материал, из которого изготовлена стена, на которую будет вешаться радиатор отопления.

Часто бывает так, что бур при сверлении попадает в кирпичный шов, а дюбель после этого не хочет нормально держаться в отверстии. В таком случае можно пойти двумя путями: повесить радиатор отопления выше или ниже или заделать получившееся отверстие шпаклёвкой, после чего заново попытаться просверлить новое отверстие.

На стену из гипсокартона радиатор отопления вешается совсем по-другому. Здесь нет привычных саморезов и пластмассовых дюбелей. Для того чтобы повесить радиатор на гипсокартонную стену необходимо приобрести специальные крепежи (моли).

Расстояние между креплениями радиатора. Крепление для стальных радиаторов

Что касается стальных батарей, то в продаже есть две их разновидности: панельные и трубчатые. Поскольку конструкция этих агрегатов существенно отличается, для их монтажа применяются совершенно разные крепежи.

Панельные радиаторы на задней стенке имеют специальные приваренные скобы. Благодаря им прибор навешивается на закрепленные на стене кронштейны. Причем эти крепежные приспособления отличаются от традиционных кронштейнов, использующихся для установки секционных батарей. Конфигурация крепежа такая, чтобы он мог легко соединяться со скобой.

Панельные батареи нужно навешивать на ровные и гладкие стены, потому что на неровной поверхности это выполнить намного сложнее. Поскольку вес стальной панели небольшой, радиатор можно подвесить только на верхних скобах, а снизу установить упоры, которые будут корректировать положение прибора в горизонтальной плоскости. Такие упоры не крепятся к стене, а крюками фиксируются за скобу, упираясь в стеновую поверхность. Для прочности такое крепление имеет расширение с той стороны, которая обращена к стене.

Для быстрого и простого монтажа панельных радиаторов используют монтажные планки. Это металлическая полоса с пластиковыми фиксаторами в нижней и верхней части. Если используется такая крепежная планка, то скобы на тыльной поверхности батареи не понадобятся. Сначала на стеновой поверхности закрепляются планки, после этого радиатор навешивается на пластиковые крюки.

Также для крепления трубчатых агрегатов можно использовать специальные приспособления с захватами типа SMB. Это стальная полоса с фиксаторами из пластика и полочкой в нижней части для упора прибора. Такие полосы можно применять только в том случае, если вес агрегата с теплоносителем не превышает 100 кг.

Монтаж выполняется в такой последовательности:

1. Сначала к стенам вертикально крепятся стальные полосы. Расстояние между полосами и их количество зависит от шага труб радиатора и его протяженности.
2. После этого батарея нижним краем устанавливается на полочку.
3. Затем верхний край приближают к стене так, чтобы трубы попали в пластиковые фиксаторы. При этом будет слышен характерный щелчок.
4. После этого к радиатору можно подключать трубы подачи и отведения.

Еще один вариант быстрого монтажа трубчатого радиатора – это использование крепежей типа SVD, состоящих из двух частей. Одна часть крепежного элемента закрепляется на стеновой поверхности, а втора – на отопительном приборе. После этого они стыкуются друг с другом и закрепляются посредством стальной петли.

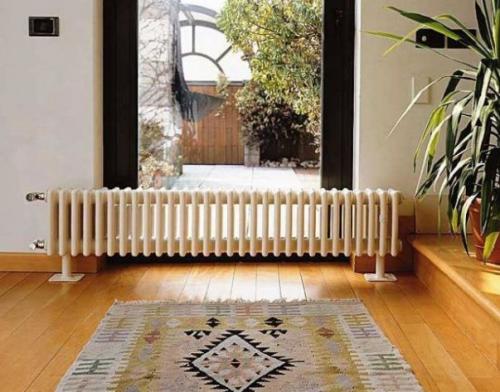

Также существуют напольные стойки для радиаторов отопления из труб. Такие крепежи бывают двух видов – в форме стоек с крюками или в виде трубчатых упоров, приваривающихся к прибору в заводских условиях. Как правило, стойки с крюками крепятся к полу, а после этого на них навешиваются батареи.

Правильная установка радиаторов отопления. Как установить радиаторы своими руками

Главная задача при установке радиаторов отопления — организовать эффективную и бесперебойную работу системы обогрева и ее простое обслуживание. Монтаж современных приборов несложен и не требует профессиональных навыков. С помощью наших рекомендаций вы сможете справиться с работой самостоятельно без привлечения наемных специалистов.

Виды радиаторов

В продаже сегодня присутствуют самые разнообразные по материалам, мощности и дизайну модели. Их монтируют путем крепления на стены, устанавливают на пол или встраивают в полы. Теплоносителем служит подготовленная вода или антифриз, главное свойство которых — большая теплоемкость.

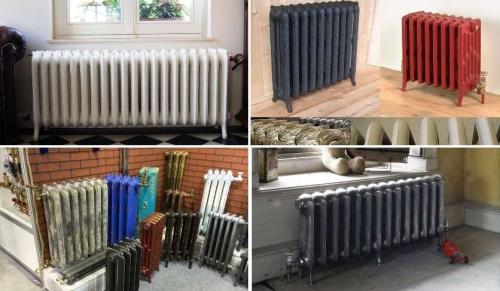

Чугунные радиаторы

Чугун — достаточной устойчивый к коррозии сплав, обладающий к тому же высокой тепловой инерцией. С одной стороны вызывает лишние энергозатраты и долгое время на прогрев самого материала, но с другой — способствует более равномерной отдаче тепла. При отключении отопления чугунные батареи еще долго согревают помещение.

Несмотря на появление алюминиевых и биметаллических радиаторов чугунные довольно часто можно встретить в жилых домах. До сих еще справляются со своей задачей батареи в советских квартирах, установленные 40 и более лет назад.

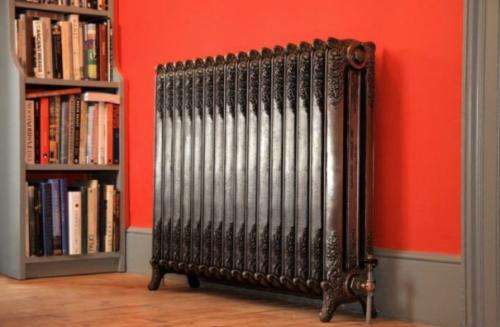

Новые модели чугунных радиаторов — это современные стильные конструкции, которые поражают многоцветием и изысканным дизайном. Они могут сделать интересным любой интерьер, но стоят довольно дорого.

Недостаток радиаторов из чугуна — большой вес. Не всякая стена выдержит такую нагрузку. Поэтому часто системы отопления с «чугуниной» предусматривают крепление батарей к полу или установку их на ножки.

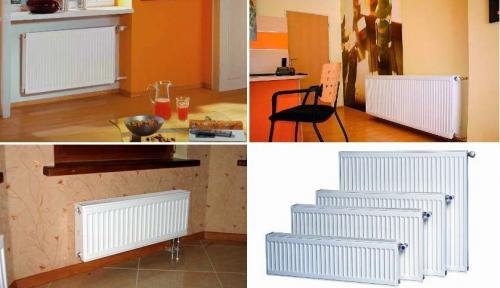

Стальные радиаторы

Изготавливаются в виде панельных обогревателей из штампованных стальных листов, внутри которых предусмотрены каналы для теплоносителя. Толщина металла, используемого для радиаторов, — 1,2-2 мм. Поверхность панелей может быть гладкой или ребристой.

Габариты в зависимости от модели стального радиатора различны:

• высота — 200-900 мм;
• длина — 300-4000 мм;
• глубина — 60-170 мм.

Мощность приборов зависит не только от размеров, но и количества конвекционных рядов и излучающих элементов-пластин.

Плюсы радиаторов из стали:

• быстрое нагревание;
• минимальный объем теплоносителя;
• КПД до 75%;
• возможность регулировки;
• нет соединений, где могла бы возникнуть протечка;
• приятный дизайн;
• экономичная цена.

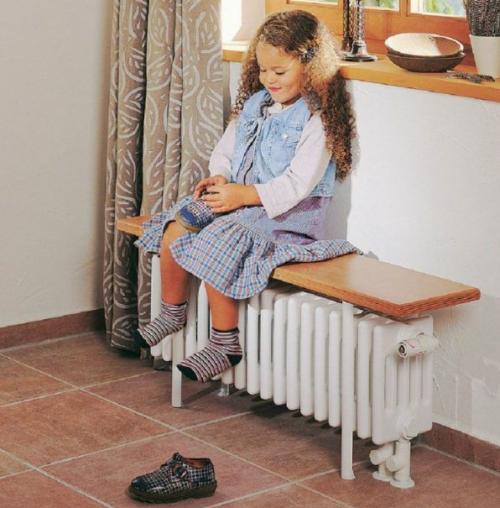

Стальная батарея в форме скамейки

Среди недостатков:

• неустойчивость к гидроударам;
• ограничения по рабочему давлению 13 атм., по температуре теплоносителя 110°С;
• подверженность коррозии.

Для предупреждения быстрого ржавления в систему заливают антифризы. Если используется вода, нельзя сливать больше, чем на 2 недели в году.

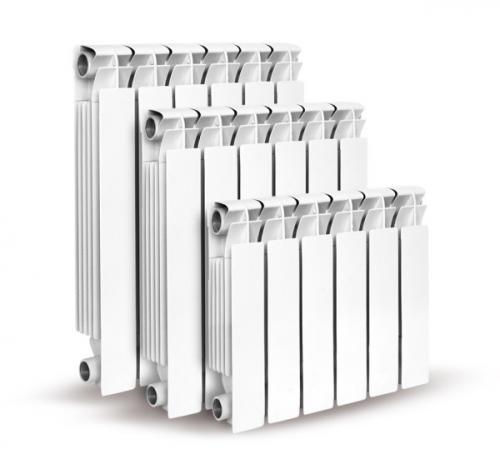

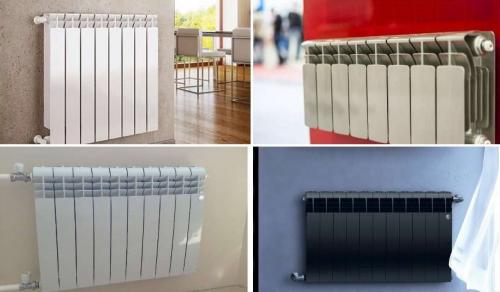

Алюминиевые радиаторы

Приборы изготавливаются из сплавов алюминия с другими веществами — медью, магнием, кремнием. Радиаторы состоят из секций, количество которых можно уменьшать или увеличивать по своему усмотрению. Межосевое расстояние в разных моделях — 350 или 500 мм, глубина — 80-100 мм. Теплоотдача обеспечивается путем передачи тепла от наполненных теплоносителем трубок к излучающим пластинам и далее к циркулирующему между ними воздуху.

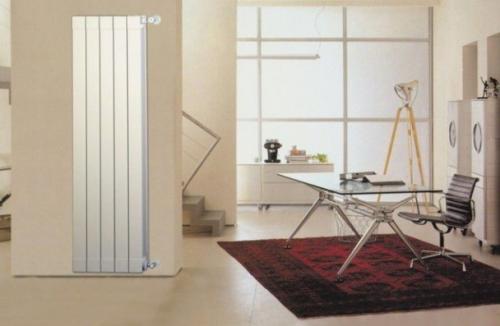

Алюминиевая батарея как часть дизайна квартиры

Преимущества алюминиевых радиаторов:

• быстрое нагревание;
• высокая теплоотдача;
• низкий вес;
• долговечность.

К недостаткам можно отнести:

• возможность развития коррозии в результате блуждающих токов или использования неподготовленной воды;
• накопление в системе газа водорода, который является продуктом реакции воды и алюминия.

Срок службы радиаторов составляет 10-15 лет и напрямую зависит от толщины металла. Рекомендуется использовать изделия с весом одной секции не менее 1,3 кг, поскольку тонкие стенки быстро разрушаются, появляются очаги коррозии, течи.

Биметаллические радиаторы

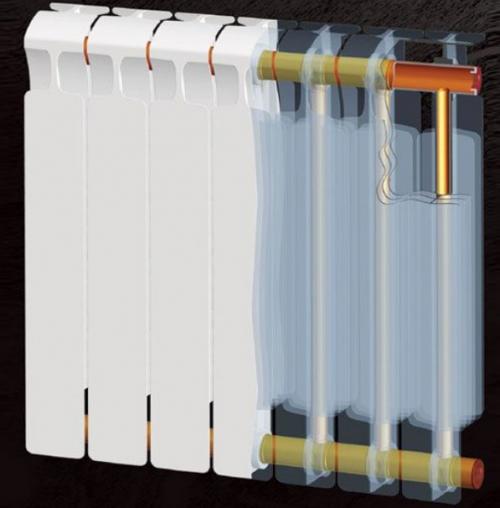

Конструкция этих обогревателей состоит из стального коллектора и алюминиевой оболочки. Внешне биметаллические радиаторы могут похожи на секционные алюминиевые или стальные. Но в отличие от них меньше реагируют на скачки давления в системе, не вступают в реакцию с образованием взрывоопасного водорода.

Секция качественного прибора весит не менее 1,8 кг. Такая толщина металла достаточна, чтобы выдержать гидравлические нагрузки до 30-40 атмосфер. Не стоит покупать более легкие приборы, которые изготавливаются с нарушениями технологии и не гарантируют долгой эксплуатации.

Наиболее ценные качества биметаллических радиаторов:

• легкость;
• большой срок службы;
• высокая теплоотдача;
• устойчивость к значительным нагрузкам.

Батареи их двух металлов обладают низкой тепловой инерцией — быстро нагреваются и так же быстро остывают. Цена их выше, чем у других, но вполне оправдана прочностью и долговечностью.

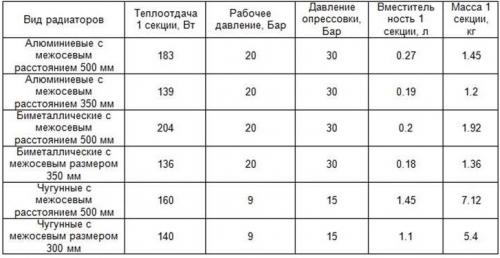

Расчет количества секций

Чтобы радиаторы обеспечивали нужную мощность обогрева, нужно определить оптимальное количество секций (для секционных приборов). В качестве нормативного руководства используют СП 60.13330.2010, содержащие рекомендации по расчету систем отопления, вентиляции и кондиционирования.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/kak-razmetit-krepleniya-pod-radiatory-otopleniya-osobennosti-krepleniya-radiatorov

Расчёт кронштейнов для радиаторов. Виды крепления батарей

Конструкции для фиксации отопительных секций принято разделять на два типа. Каждый из них выполняет свою функцию и используется в индивидуальных условиях.

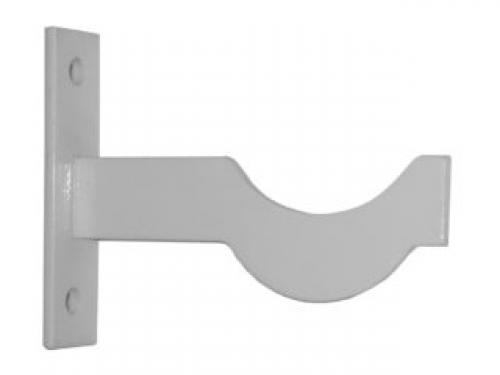

Настенные крепления для радиаторов отопления считаются достаточно надежными, при условии нормальной крепости перегородки. В список подобных фиксаторов входят:

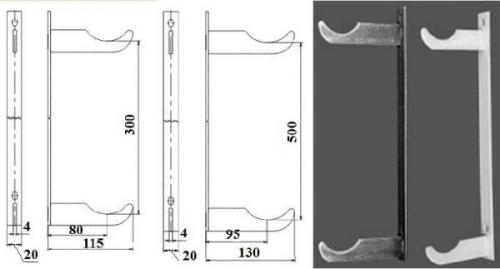

• Анкерные кронштейны. Бывают длинными и короткими в зависимости от того, какого размера и массы требуется установить обогреватель.
• Специальные элементы с возможностью регулировать высоту навешивания батареи. В конструкции предусматривается специальная пластина и подвижный механизм.
• Держатели с “антишумом”. Стандартная по внешнему виду конструкция имеет прорезиненные детали. С помощью них поглощается шум и вибрация, исходящая от радиаторов и стен.
• Угловые крепежи. Это небольшие металлические конструкции, предназначенные для крепления малогабаритных батарей с низким показателем массы.

Напольные кронштейны для радиаторов отопления используются в индивидуальных случаях. Например, если отсутствует возможность зафиксировать батарею на стене из-за конструкционных особенностей помещения. Среди таких деталей выделяют:

• Подставки с подошвой. Они предназначены для тяжелых радиаторов, прикручиваются непосредственно к полу длинными дюбелями.
• Дополнительные напольные крепления, которые применяются на случай, если настенных фиксаторов для удерживания батареи недостаточно.

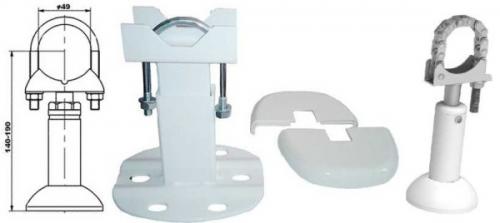

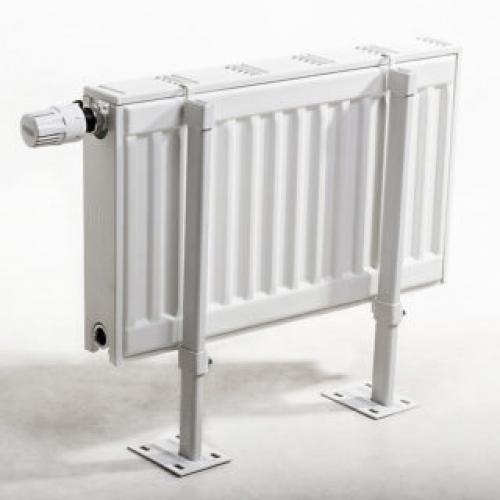

• Стойки с регулятором и без. Их конструкцией предусмотрены крюки, которые фиксируются не только к полу, но и к стене.
• Детали в виде обыкновенной подставки с широкой подошвой. Они не фиксируются на полу. Используются для небольших обогревателей.
• Держатели на треноге. Удобный напольный кронштейн, отличающийся устойчивостью. Такой часто применяют, если радиатор нужно установить в дали от перегородки.

Напольные конструкции используются также, если в помещении имеются панорамные окна либо стены изготовлены из гипсокартона. Такие элементы не способны выдержать радиаторы.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/kak-razmetit-krepleniya-pod-radiatory-otopleniya-osobennosti-krepleniya-radiatorov

Количество кронштейнов на чугунный радиатор. Требования СНиПа

Любые строительные работы, в том числе и установка отопительных радиаторов, выполняется в соответствии с определенными правилами и нормами. Технический паспорт каждого отопительного прибора содержит подробную информацию относительно типа крепления для батарей. Тем не менее, не лишним будет ознакомиться с требованиями, указанными в СНиП 3.05.01-85.

Приведем основные нормативы:

• Расположение отопительного прибора считается оптимальным, если его центральная точка находится как можно ближе или полностью совпадает с центральной вертикальной осью окна. Допускается отклонение в ту или иную сторону не более 20 мм.
• Ширина отопительного прибора должна составлять порядка 50-75 % величины окна. Данная норма не является строго обязательной и носит, скорее, рекомендательный характер. Дело в том, что надежность крепления для батарей радиаторов отопления не зависит от их размера – он повлияет только на величину теплоотдачи.
• Отступ от радиатора до напольного покрытия должен составлять не менее 60 мм – это требование пожарной безопасности.
• Между отопительным радиатором и стеной обязательно должен быть зазор как минимум в 25 мм, а еще лучше – 30-50 мм.
• Между подоконником и батареей также должен быть зазор – не менее 50 мм.
• Важно правильно подобрать количество точек опоры, то есть настенных креплений для радиаторов отопления. Для радиатора на 6-8 секций понадобится два верхних и один нижний держатель. На каждые последующие 5-7 секций необходимо будет добавить еще по одному держателю сверху и снизу.
• Таким же образом подбирают количество напольных стоек для радиаторов. Батарея на 6-8 зубков устанавливается на две точки опоры, а при добавлении каждых последующих 5-7 секций устанавливают еще по одному креплению.
• Количество ячеек отопительного радиатора не должна быть слишком большим. Если система работает в условиях с естественной циркуляцией воды, например в частном доме, там можно устанавливать не более 12 зубков подряд. Если речь идет о многоэтажных домах, в которых теплоноситель циркулирует под постоянным давлением, допускается установка радиатора с общим количеством секций до 24 штук.

Крепление батарей к стене. Монтаж чугунных батарей

Прежде всего рассмотрим, как выполняется крепление чугунных радиаторов к стене, так как они и по сей день остаются одними из наиболее распространенных.

Итак, данный процесс выполняется в такой последовательности:

• Крепление чугунных радиаторов отопления к стене усложнено их большим весом. Поэтому для них необходимо использовать специальные усиленные крепежные элементы.

Монтажные работы начинаются с нанесения разметки под крепежи. При этом их положение необходимо проверить уровнем.

Затем нужно высверлить отверстий под крепежи, для этого можно воспользоваться перфоратором.

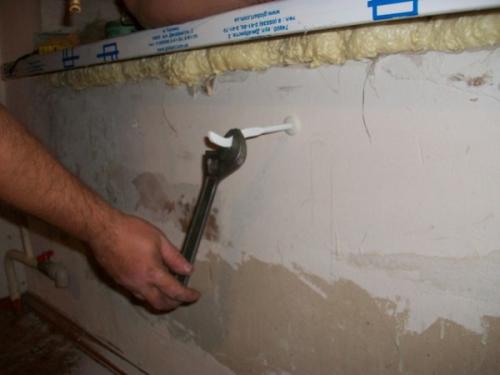

• Затем в отверстия следует забить дюбеля и вкрутить в них кронштейны, на которых подвешивается прибор.

• После монтажа батареи следует проверить ее положение строительным уровнем . Если имеется отклонение, положение следует подкорректировать. Для этого на кронштейн можно уложить резиновую прокладку.

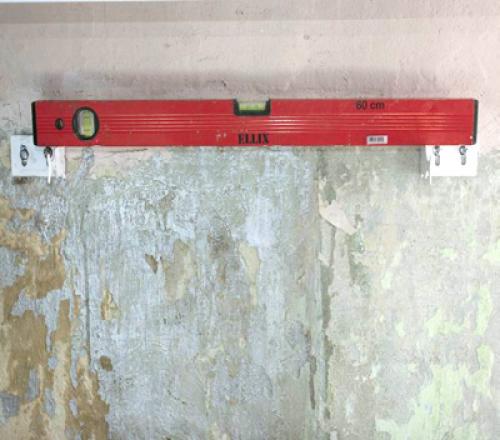

На фото – проверка положения кронштейнов

• После этого нужно лишь соединить прибор с теплопроводом. Ниже подробней рассмотрим как это делается.

Обратите внимание! Для приборов размером до одного квадратного метра достаточно одного кронштейна. Если размер больше, то к каждому квадратному метру добавляется один кронштейн.

На этом процесс монтажа завершен. Если необходимо выполнить крепление радиаторов отопления к стене из газобетона, следует воспользоваться не крюками, а специальными монтажными планками.

Причем для их крепления следует использовать специальные дюбеля для газобетона. На один квадратный метр следует установить не менее трех таких планок.

Стойки для напольного монтажа

Еще один вариант монтажа чугунных батарей– это их установка на пол при помощи специальных ножек. Как правило, ножки фиксируются саморезами или дюбелями к полу и при этом удерживают батарею при помощи специальных регулируемых скоб или цепей. Следует отметить, что такой способ установки смотрится оригинально и симпатично, особенно в классических интерьерах.

Обратите внимание! Зачастую монтажными работами занимаются компании, которые продают приборы отопления. Однако, в этом случае их цена последних значительно увеличивается. Поэтому целесообразней выполнить работу самостоятельно.

Крепление радиаторов отопления к полу. Поэтапный монтаж водяных радиаторов в полу

Радиаторы отопления, предназначенные для установки в пол, это готовые отопительные приборы. Они включают медно-алюминиевый теплообменник (двух трубный или четырех трубный), элементы управления движением теплоносителя и устройства для подключения труб отопления. Весь радиатор помещен в короб, а сверху закрыт декоративной решеткой. Часто, собранный радиатор отопления в пол, называют отопительный канал. На фото вы видите элементы отопительного канала.

Монтаж отопительного канала естественной конвекции в полу при водяном отоплении

Сначала, рассмотрим монтаж отопительного канала естественной конвекции, то есть без вентиляторов усиливающих движение воздуха.

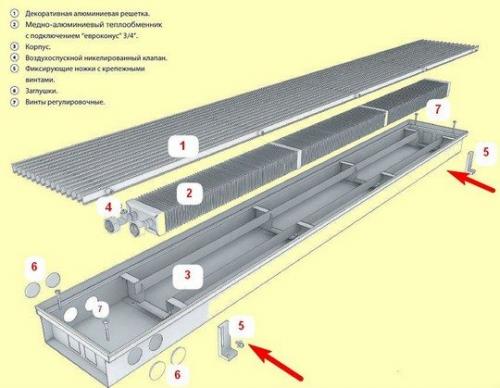

Распакуйте упаковку купленного отопительного канала. Осмотрите радиатор на внешние повреждения, вмятины и т.п. дефекты.

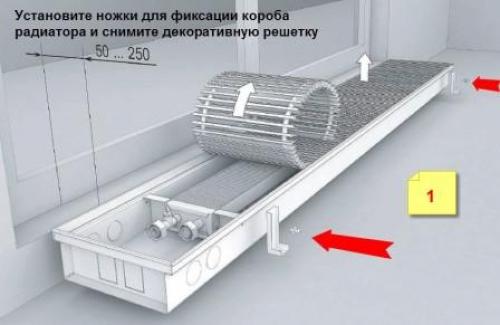

Установите ножки к коробу радиатора и разметите его согласно проекту. Рекомендуемое расстояние от окна 50-250 мм.

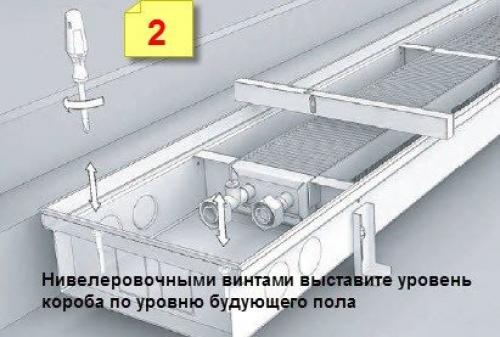

На коробе есть регулировочные винты, с их помощью выставите верхний уровень отопительного канала, чтобы он совпадал с уровнем будущего чистового пола.

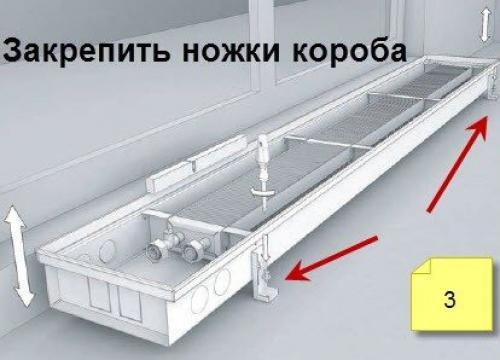

Прикрепите ножки короба радиатора к полу. Проверьте, крепление должно быть жестким, радиатор не должно шататься.

Подвод труб и вентилей

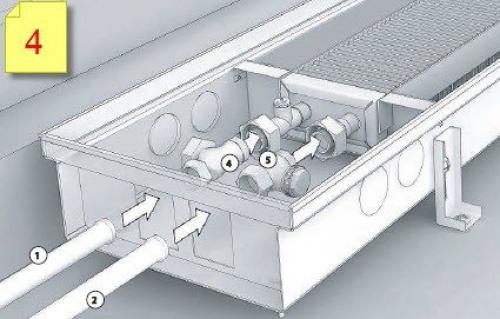

Со стороны подвода труб уберите из короба заглушки.

На подающую трубу установите термостатический клапан (4), на обратную трубу отопления установите запирающий вентиль (5).

Подключите трубы отопления к радиатору. Предварительно на трубы можно надеть специальную теплоизоляцию для труб (12). Используются бесшовные, полиэтиленовые или полипропиленовые трубы, рассчитанные на рабочее давление до 15бар. Испытание системы проводится при 25 бар давления.

На фото 4a, 4b, 4c вы видите схемы подключения регуляторов тепловой мощности (6) к термостатическому вентилю (4).

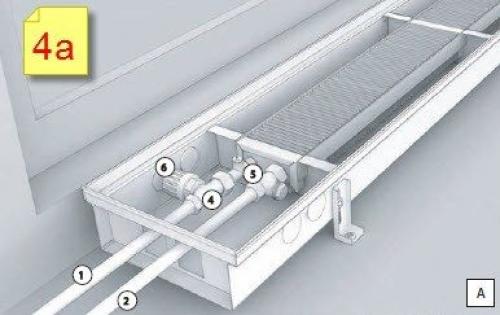

Рис 4a: Ручное регулирование теплоотдачи. Ставим головку (6) на термостатический вентиль.

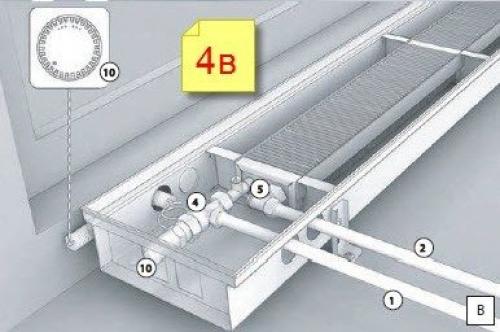

Рис. 4b: Дистанционное регулирование. Ставим термостат дистанционной настройкой (10).

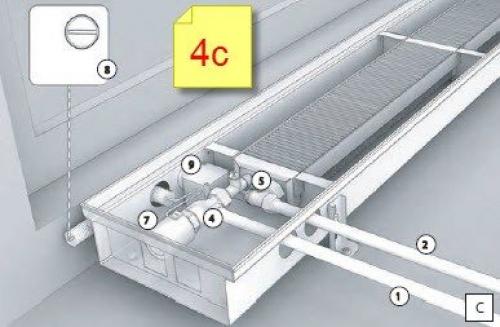

Рис. 4c: Ставим термоэлектрический сервопривод (7) и подключаем его к комнатному термостату. Термоэлектрический сервопривод, получая сигнал от термостатического вентиля, уменьшает или увеличивает поток теплоносителя.

Кстати, отопительные каналы могут работать нетолько в водяных отопительных системах, но и в системах, где теплоносителем является специальный антифриз для отопления и другие незамерзающие жидкости.

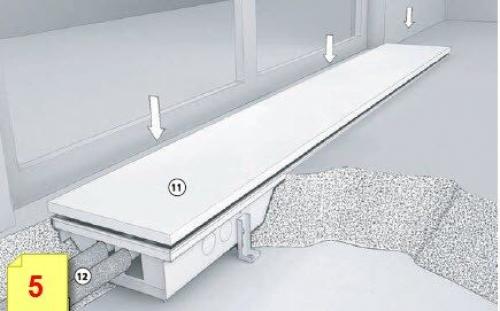

После подключения труб отопления к отопительному каналу закрываем короб крышкой (11), которая не входит в комплект или сами мастерим, чем закрыть короб радиатора.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/kak-razmetit-krepleniya-pod-radiatory-otopleniya-osobennosti-krepleniya-radiatorov

Крепление для биметаллических радиаторов. Состав набора для подключения батареи

1. Переходники.

2. Кронштейны.

3. Воздуховыпускной клапан.

4. Прокладки.

5. Пробка.

Подготовьте тару для сбора воды. Перекройте водоснабжение и слейте жидкость из системы отопления. Раскрутите резьбовые соединения труб старой батареи и демонтируйте радиатор.

Подготовьте тару для сбора воды

Сделайте разметку с указанием точек установки креплений. Возьмите новую батарею, приложите ее к подводкам и нанесите места размещения кронштейнов. На этом этапе вам понадобится уровень, при помощи которого вы сможете убедиться в горизонтальности установки, а также маркер либо карандаш для нанесения меток.

Разметка на стена для установки радиатора отопления своими руками

Просверлите отверстия в отмеченных точках. Для фиксации кронштейнов используйте дюбеля. Если ваш радиатор имеет менее 7-8 секций, крепление может выполняться с использованием 3 кронштейнов, а если секций больше, крепежей должно быть 4.

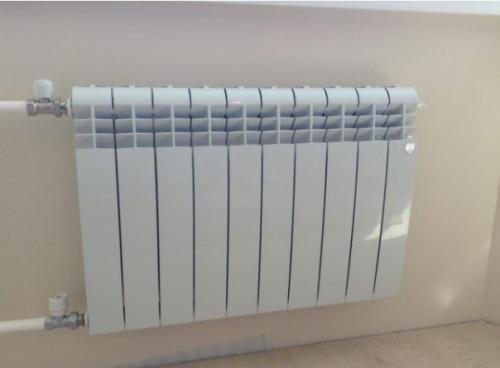

Установка батарей отопления в квартире

Установите агрегат на кронштейны. Установка должна быть выполнена так, чтобы горизонтальный коллектор располагался на размещенных вами крюках. Дополнительно вам нужно знать, что главным нюансом установки биметаллических агрегатов является тот факт, что удалять защитный целлофан можно лишь после того, как устройство будет установлено и проверено.

Выполните монтаж клапана Маевского. Он идет в монтажном наборе.

Выполните монтаж клапана Маевского

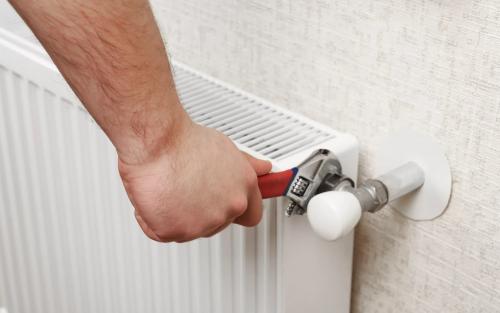

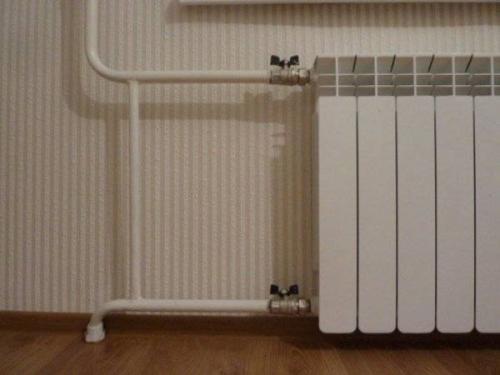

В завершении останется лишь выполнить установку запорных и терморегулирующих изделий, после чего соединить батарею с отопительной системой.

Таким образом, установка биметаллических радиаторов хоть и является довольно сложным мероприятием, но и с ним можно справиться своими силами. Следуйте инструкции и помните о полученных рекомендациях на каждом этапе монтажа. Удачной работы!
