Двухтрубная система отопления с чугунными радиаторами. Горизонтальная и вертикальная отопительная разводка

Двухтрубная система отопления с чугунными радиаторами. Горизонтальная и вертикальная отопительная разводка

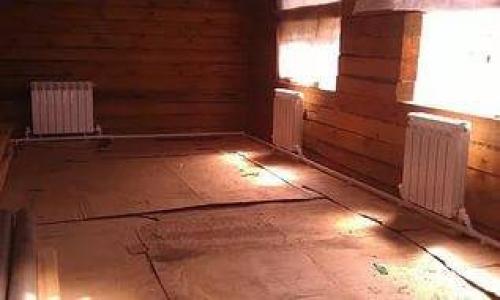

В теплосистемах с горизонтальной разводкой, проложенных в одноэтажных домах, теплоподающий и обратный контур проходят вдоль комнат. В многоэтажных зданиях на каждом этаже и крыле монтируется отдельная горизонтальная линия, которая соединяется с вертикальными стояками. По одному вода подается от источника тепла, а по другому – оттекает обратно.

В вертикальной (стояковой) схеме трубы – стояки проходят через комнаты, расположенные друг над другом. К ним через патрубки присоединены радиаторы.

Существует две схемы розлива воды в теплосистемах вертикальной ориентации:

1. Верхняя подача – горячую жидкость с помощью насосного оборудования перемещают на чердак, откуда она стекает самотеком. Двухтрубная система отопления с верхней разводкой подходит для домов с чердачным помещением, по которому прокладывают распределительную линию.
2. Нижняя подача – горячая вода при прохождении через этажи сразу поступает в батареи и после остывания стекает по обратной магистрали. Двухтрубная система отопления с нижней разводкой снабжена мощными насосами, позволяющими поднимать большие водяные объемы.

В горизонтальной системе к каждой квартире или крылу здания идут два главных стояка – подачи и обратки. От них расходятся ветки к батареям для подвода горячей воды и отвода остывшей. Эта система долговечнее и удобнее вертикальной, поэтому часто применяется в малоэтажном и многоэтажном строительстве.

Как правильно подключить чугунную батарею отопления. Подготовка чугунных радиаторов к монтажу

Подготовительный этап включает в себя такие действия, как: выбор и приобретение радиатора, покупка необходимых дополнительных компонентов, таких как кран Маевского, крепежные кронштейны, сгоны, покупка краски, герметика и пакли. Также не забываем подготовить все необходимые инструменты, которые помогут нам выполнить монтаж чугунных радиаторов отопления.

Чугунный радиатор способен выдержать рабочее давление до 9 атмосфер. На заводе, на котором изготавливается радиатор, перед его продажей прибор проходит гидравлическое испытание.

В течение одной минуты он должен выдержать давление в 15 атмосфер. В тоже время, нужно быть весьма аккуратным при транспортировке таких приборов, так как чугунные изделия довольно хрупкие. Может быть, придется подумать о том, как разобрать чугунную батарею отопления.

Закольцованная система отопления. Как работает отопление по двухконтурной схеме

Конструкция двухтрубной системы водяного отопления предполагает подачу и отвод теплоносителя от каждого радиатора по двум отдельным магистралям. Упрощенно: входной патрубок батареи подключен к подающей линии, выходной – к обратной. По первому трубопроводу нагретая вода из котла раздается всем отопительным приборам, вторая труба собирает остывший теплоноситель и направляет обратно в теплогенератор.

Пример раздачи и возврата теплоносителя от батарей по двум линиям

Особенности двухконтурного распределения воды:

• если все элементы системы рассчитаны правильно, то каждый радиатор получает теплоноситель одинаковой температуры;
• изменение протока воды через одну батарею вследствие регулировки мало влияет на работу соседних отопительных приборов;
• число радиаторов на одной ветви может достигать 40 шт. при условии, что производительность насоса и диаметр подводящих труб обеспечивает расчетный расход воды.

Примечание. Цифра 40 взята на основании практического опыта проектирования и монтажа отопления в производственном цехе. В загородных коттеджах столько приборов к одной ветви не подключается, максимум – 10 шт. Если надо сделать разводку по многоэтажному зданию, сеть теплоснабжения делится на несколько двухтрубных контуров.

Движение воды по трубам и батареям обеспечивается двумя способами – естественным (конвекционным) и принудительным. Вариантов подвода теплоносителя тоже существует несколько, поэтому предлагаем рассмотреть каждую схему отдельно.

Двухтрубная система отопления с нижней разводкой. Как работает двухтрубная схема с нижним подключением

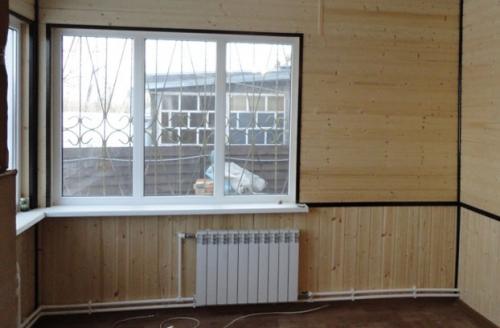

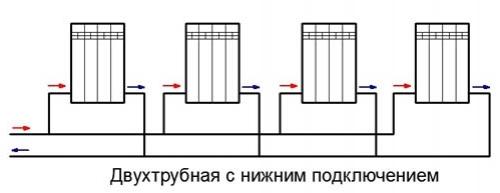

Название «двухтрубная» происходит из принципа подключения труб отопления: рабочая жидкость поступает и подается обратно по разным магистралям. Параллельное присоединение батарей обеспечивает максимальную эффективность теплоотдачи и передвижения теплоносителя. Если схема реализуется в многоэтажном доме, то по квартирам отопление разводят при помощи коллектора, который облегчает подключение и регулировку температуры в каждом отдельном радиаторе. Такой же принцип используется и в частном доме при наличии нескольких этажей или сложной схемы отопления. Осуществляется схема двухтрубной системы отопления с нижней разводкой при наличии сложного оборудования контроля и управления, поэтому для одноэтажных и небольших домов она не подходит.

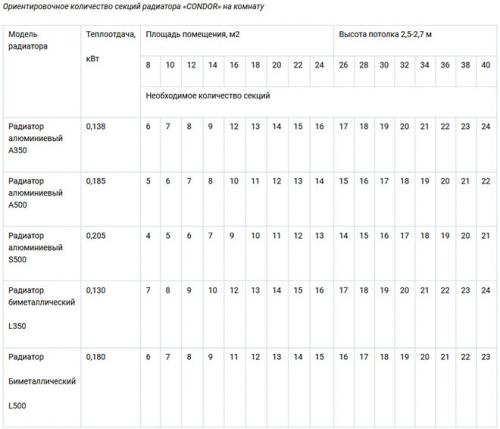

В таблице приведены результаты примерного расчета количества секций радиаторов для одного отапливаемого помещения:

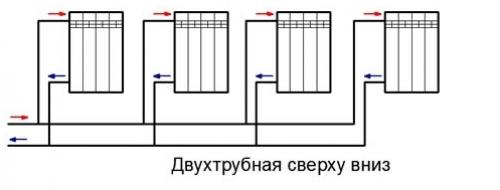

Работа системы отопления с верхней разводкой и с нижним подключением труб отличается, прежде всего, направлением движения рабочей жидкости. В двухтрубной схеме подача проходит параллельно обратке, внизу, а нагретая рабочая жидкость течет по главному стояку в направлении снизу вверх. По мере продвижения теплоноситель, проходя через радиаторы отопления, передвигается по трубам обратки, и попадает в котел. Воздушные пробки, неизменно возникающие в любой схеме, выпускаются открыванием кранов Маевского, устанавливаемыми на всех батареях или радиаторах. Вместо кранов Маевского устанавливаются автоматические клапана — воздухоотводчики.

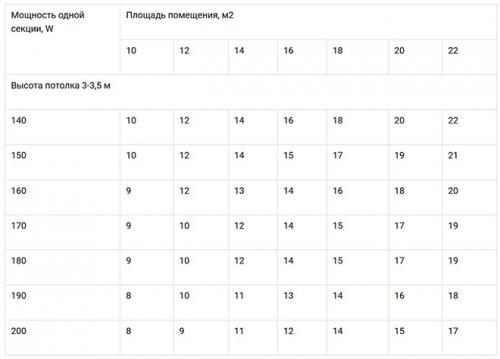

В таблице ниже приведены данные по расчету мощности радиаторов в зависимости от отапливаемой площади комнаты:

Любая схема двухтрубной разводки труб отопления с нижним подключением имеет один или несколько отопительных контуров, по которым жидкость течет по трассе подачи и обратки. Если труба подачи проложена на уровне радиатора или ниже, то появление воздуха в системе практически гарантировано, поэтому краны Маевского должны быть на каждом этаже, даже если это одноэтажное здание. Удалить воздух из системы можно и другим способом: проложить отдельные воздушные линии рядом с трассой отопления, включенные в разводку, и подсоединенные на выходе к расширительной емкости.

В этом случае краны Маевского или воздухоотводчики не понадобятся, но воздушные трассы значительно усложняют схему и практическую сторону разводки – возможности крепления труб, повороты и размещение дополнительных трасс по стенам или полу, что делает такую конструкцию громоздкой и объемной. Кроме того, подключение труб для воздушных линий – это размещение стояков от пола до потолка в каждой комнате, что нивелирует все преимущества нижнего подключения.

Двухтрубная тупиковая система отопления с нижней разводкой. Способы выполнения разводки

Схема тупиковой системы отопления может быть организована с верхней или нижней подачей теплоносителя. Верхняя разводка применяется чаще всего при естественной циркуляции, нижняя возможно только при наличии циркуляционного насоса в цепи.

В первом случае трубопроводы монтируются с обязательными уклонами для более эффективного движения теплоносителя. Расширительный бачок открытого типа устанавливается в верхней точке системы.

Наиболее подходящий способ подключения радиаторов в двухтрубной тупиковой системе отопления с естественной циркуляцией – диагональный. Кран Маевского или воздухоотводник другой конструкции необходимо установить на каждую батарею.

Нижняя разводка предполагает прокладку подающего и отводящего трубопроводов над поверхностью пола. При этом трубы располагают одну над другой – подача сверху. Циркуляционный насос и закрытый расширительный бачок мембранного типа вживляются в обратную трубу на небольшом расстоянии от входного патрубка котла, если он одноконтурный. В двухконтурных котлах насос и бачок располагаются внутри корпуса и являются элементами нагревательного оборудования.

Тупиковая система отопления с нижней разводкой хороша тем, что магистральные трубопроводы можно утопить в конструкцию пола или закрыть небольшим коробом за широким плинтусом. Самый большой ее недостаток – это зависимость от электроэнергии. Однако проблема решается приобретением небольшого генератора, который выручит на время отсутствия электричества. Подключение радиаторов может выполняться по любому способу: нижнему, диагональному или боковому.

Существует еще плечевая тупиковая система отопления. Одна из разновидностей с боковым присоединением радиаторов представлена на схеме для двухэтажного дома:

Теплоноситель может обслуживать всю сеть одновременно, в то же время каждое плечо системы может работать самостоятельно. Кроме того, краны устанавливаются на входе и выходе каждого радиатора. Это удобно для регулировки температуры обогрева в каждой комнате.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/dvuhtrubnaya-tupikovaya-shema-na-2-etazha-populyarnyy-variant-dvuhtrubnaya-shema

Двухтрубная система отопления на два крыла. Какую разводку отопительной сети выбрать?

В зависимости от расположения подающего трубопровода двухтрубное отопление классифицируется на две разновидности – с верхней и нижней разводкой.

Схема двухтрубной системы отопления с верхней разводкой предполагает монтаж расширительного бака и разводящей магистрали в наивысшей точке отопительного контура, над радиаторами. Такую укладку невозможно выполнить в одноэтажном здании с плоской крышей, поскольку для размещения коммуникаций потребуется утепленный чердак либо специально отведенная комнатка на втором этаже двухэтажного дома.

Система с нижней разводкой

Двухтрубная система отопления с нижней разводкой отличается от верхней тем, что разводящий трубопровод в ней расположен в подвальном помещении либо в подпольной нише, под радиаторами. Крайним контуром отопления является труба обратки, которая устанавливается на 20-30 см ниже, чем подающая линия.

Это более сложная конфигурация, требующая подключения верхней воздушной трубы, по которой будут выводится излишки воздуха из радиаторов. При отсутствии подвального помещения дополнительные проблемы могут возникнуть из-за необходимости установки котла ниже уровня радиаторов.

Система с верхней разводкой

Как нижняя, так и верхняя схема двухтрубной системы отопления могут выполняться в горизонтальной либо вертикальной конфигурации. Однако вертикальные сети, как правило, выполняются с нижней разводкой. При таком монтаже нет необходимости устанавливать мощный насос для принудительной циркуляции, поскольку из-за разницы между температурами в трубе обратки и подачи создается сильный перепад давления, увеличивающий скорость движения теплоносителя. Если же ввиду особенностей планировки здания такую укладку сделать невозможно, обустраивается магистраль с верхней разводкой.

Выбор диаметра труб и правила монтажа двухтрубной сети

Монтируя двухтрубное отопление крайне важно выбрать правильный диаметр труб, в противном случае вы можете получить неравномерный прогрев удаленных от котла радиаторов. У большей части котлов для бытовой эксплуатации диаметр подающего и обратного патрубка равен 25 либо 32 мм, что подходит для двухтрубной конфигурации

Если же вы имеете котел с патрубками 20 мм, лучше остановиться на однотрубной системе отопления.

Размерная сетка представленных на рынке полимерных труб состоит из диаметров 16, 20, 25 и 32 мм. Выполнять монтаж системы своими руками нужно с учетом ключевого правила: первая секция разводящей трубы должна соответствовать диаметру патрубков котла, а каждый последующий участок трубы после тройника ответвления на радиатор – на один типоразмер меньше.

Схема диаметров труб в двухконтурной системе

На практике это выглядит следующим образом – с котла выходит диаметр 32 мм, через тройник к нему трубой 16 мм подключен радиатор, далее после тройника диаметр подающей магистрали уменьшается до 25 мм, на следующем отводе к радиатору линии 16 мм после тройника диаметр уменьшается до 20 мм и так далее. Если же количество радиаторов больше, чем типоразмеров труб, необходимо разделять подающую магистраль на два плеча.

Выполняя монтаж системы своими руками придерживайтесь следующих рекомендаций:

• подающая и обратная магистраль должны располагаться параллельно друг другу;
• каждый отвод на радиатор необходимо оснастить запорным краном;
• распределительный бак, в случае его установки в чердачном помещении при монтаже сети с верхней разводкой, необходимо утеплять;
• крепление труб на стенах должно размещаться с шагом не более 60 см.

Обустраивая систему с принудительной циркуляцией важно правильно подобрать мощность циркуляционного насоса. Конкретный выбор делается исходя из размеров здания:

• для домов площадью до 250 м2 достаточно насоса мощностью 3.5 м3/час и напором в 0.4 МПа;
• 250-350 м2 – мощность от 4.5 м3/час, напор 0.6 МПа;
• свыше 350 м2 – мощность от 11 м3/час, напор от 0.8 МПа.

Несмотря на то, что двухтрубное отопление своими руками устанавливать сложнее, чем однотрубную сеть, такая система благодаря высокой надежности и КПД полностью оправдывает себя в процессе эксплуатации.

Две ветки отопления от одного котла. Однотрубная разводка

Разводка отопления представляет собой контур, состоящий из одной трубы, к которой присоединяются последовательно отопительные приборы. Ее устраивают горизонтальной или вертикальной.

Горизонтальная разводка несложной конструкции. Для создания работоспособной системы требуется организация уклона для движения теплоносителя.

Радиаторы

Для отопления нескольких этажей с использованием этого способа при подаче теплоносителя на уровень выше врезается вентиль перед входом в первую секцию радиатора. Он необходим для требуемого давления жидкости при подаче наверх. Это достигается за счет его частичного перекрытия.

При применении вертикальной разводки следует при монтаже соблюдать вертикальность стояков. При этом используется труба с большим диаметром по сравнению с горизонтальной схемой, и нет потребности в применении насосного оборудования.

Использование отопительной системы с одной трубой дает возможность достичь экономии за счет снижения потребности в материалах, а также упрощает проектирование и монтажные работы. При этом основной недостаток этой схемы заключается в потере тепловой энергии по мере прохождения по последовательно соединенным отопительным приборам. В результате качество обогрева у крайних радиаторов недостаточно.
Для исправления ситуации применяют следующие мероприятия:

• число секций отопительных приборов увеличивают по мере удаления от котла;
• монтируются термостатические клапаны, которые позволяют регулировать подачу воды в батареи;
• используется насос для принудительного перемещения теплоносителя по трубам.

Применение однотрубного отопления эффективно для дома, площадь которого не превышает 100 кв.м.

Двухтрубная система отопления в частном доме. Горизонтальные системы

Это замкнутая двухтрубная система, в которой вместо вертикальных стояков проложены горизонтальные ветви, а к ним присоединяется определенное число отопительных приборов. Как и в предыдущем случае, ветви могут иметь верхнюю, нижнюю и комбинированную разводку, только теперь это происходит в пределах одного этажа, как показано на схемах:

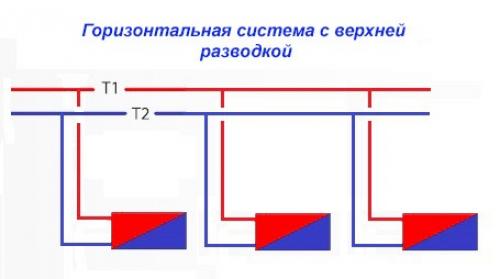

Как видно на рисунке, система с верхней разводкой требует прокладки труб под потолком помещений либо на чердаке и в интерьер будет вписываться с трудом, не говоря уже о расходе материалов. По этим причинам схема применяется нечасто, например, для обогрева подвальных помещений либо в случае, когда котельная находится на кровле здания. Но если правильно подобран циркуляционный насос и произведена настройка системы, то и с крышной котельной трубы лучше пустить понизу, с этим согласится любой домовладелец.

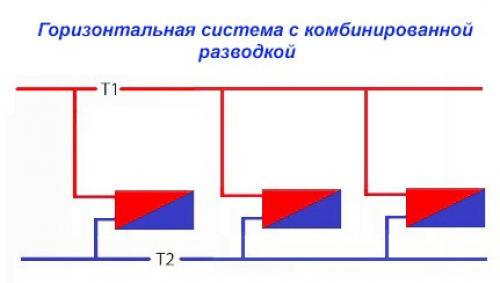

Комбинированная разводка незаменима тогда, когда нужно смонтировать двухтрубную гравитационную систему, где теплоноситель движется естественным образом за счет конвекции. Подобные схемы до сих пор актуальны в районах с ненадежным электроснабжением и в домах малой площади и этажности. Ее недостатки в том, что через все комнаты проходит множество труб большого диаметра, спрятать их весьма затруднительно. Плюс высокая материалоемкость проекта.

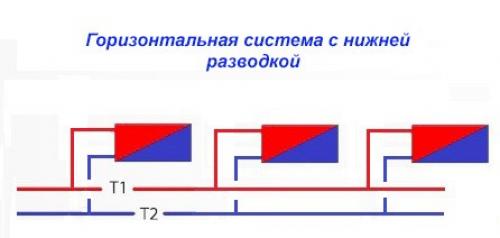

Ну и наконец, горизонтальная система с нижней разводкой. Неслучайно она наиболее популярна, ведь схема сочетает в себе массу достоинств и почти не имеет недостатков. Подводки к радиаторам короткие, трубы всегда можно спрятать за декоративным экраном или замонолитить в стяжку пола. При этом расход материалов приемлем, а с точки зрения эффективности работы трудно подыскать вариант лучше. Особенно когда применяется более совершенная попутная система, продемонстрированная ниже на схеме:

Ее главное преимущество заключается в том, что вода в подающем и обратном трубопроводе проходит одинаковое расстояние и течет в одном направлении. Поэтому гидравлически это самая стабильная и надежная схема при условии, что все расчеты проведены правильно и учтены особенности монтажа. Кстати говоря, нюансы систем с попутным движением теплоносителя состоят в сложности устройства кольцевых контуров. Зачастую трубами надо пересекать дверные проемы и другие препятствия, из-за чего стоимость проекта может вырасти.

Вывод.  Для частного дома оптимальным вариантом является двухтрубная горизонтальная система отопления с нижней разводкой, но только совместно с искусственной циркуляцией теплоносителя. Если же требуется обеспечить энергонезависимую работу теплового оборудования и сетей, то рекомендуется взять одну из комбинированных самотечных систем – горизонтальную или вертикальную. Последняя будет уместна в доме с двумя этажами.

Лучшая схема отопления для частного дома. Преимущества и недостатки газового отопления

Использование газа в качестве отопления обладает массой преимуществ:

• Стоимость. Газовое отопление выгодно благодаря лучшему соотношению цены и КПД по сравнению с другими видами топлива.
• Безопасность. Благодаря автоматике отпадает необходимость постоянного внимания к процессу. За работой следят датчики, задача хозяев — регулировка температуры в доме.
• Размеры. Газовый котел имеет небольшие габариты, что позволяет расположить его в небольшой комнате. Помещение для хранения топлива не нужно (что не скажешь о дровах, угле или солярке).
• Экономичность. Современные газовые котлы способны обогревать большие площади; некоторые модели (двухконтурные) дополнительно поставляют горячую воду.
• Независимость. Газгольдер позволяет домохозяйству не зависеть от коммунальных служб.

• Экологичность. Топливо хранится в газгольдере, продукты горения уходят через дымоход (не надо выгребать золу, отсутствует неприятный запах).

Отопление дома газом имеет некоторые отрицательные моменты:

• Установку котельного оборудования, работающего на природном газе, согласовывают со службой Газтехнадзора, что сопровождается составлением проекта, договора и сбором разрешающих документов (лицензий).

• Для безопасной работы системы необходимо отдельное помещение с хорошей вентиляцией, отдельным выходом на улицу и дымоходом. Также необходима автоматика, отслеживающая утечки газа. Системы с открытой (атмосферной) горелкой потенциально пожароопасны.
