Ваз 2110 принцип работы отопителя. Принцип работы и устройство печки ВАЗ-2110
Отопитель ВАЗ-2110 включает в себя множество различных компонентов. Под капотом автомобиля располагается главный действующий элемент – радиатор. Именно благодаря радиатору в салон авто через специальный распределитель с патрубками поступает теплый воздух. В большинстве случаев нагретый поток воздуха направляется на обдув лобового стекла, поэтому печка считается также одним из ключевых элементов безопасного вождения в зимнее время года.
Управлять работой отопителя салона возможно благодаря блоку САУО. Этот блок работает в паре с датчиком температуры салона. Оба устройства зависят друг от друга, так как именно датчик отправляет блоку температуру, после чего происходит сопоставление полученных показателей с выставленными на рукоятке условиями. С помощью рычага управления можно выставлять промежуточные и два крайних положения – MIN и MAX. Если рычаг поставить именно на крайнее положение, то работа отопителя будет протекать без использования датчика температуры.
Еще одним весьма важным компонентом печки является специальный привод, приводящий в движения заслонки. Именно это устройство отвечает за их открытие и закрытие. Выход из строя привода чаще всего приводит к тому, что печка начинает дуть холодом. Если заслонки находились в закрытом положении и привод перестал исполнять свои прямые обязанности, то отопитель вовсе не будет функционировать.
Говоря об устройстве любой автомобильной печки, то здесь стоит, прежде всего, выделить следующие составляющие:
- Радиатор – способствует нагреву воздуха;
- Распределитель – подаёт через патрубки тёплый воздух в салон;
- Блок САУО – блок управления работой отопителя;
- Рычаг управления системой отопления;
- Заслонки – позволяют регулировать температуру воздуха;
- Привод – приводит в движения заслонки.
Печка на «десятке» работает по принципу рециркуляции. Это значит, что весь задействованный в циркуляции воздух не забирается с улицы, он постоянно находится внутри отопительной системы ВАЗ-2110. Очевидное преимущество такого принципа работы – с улицы не попадает большое количество грязи, пыли и прочих включений, способствующих быстрому загрязнению фильтров. Но не лишена такая система и недостатков. Во время работы системы отопления салона ВАЗ-2110 стекла сильно запотевают.
Заслонка печки ВАЗ-2110. Проверка работоспособности
Если вы не хотите тратить огромные деньги на ремонт и замену устройства, нужно для начала проверить, потребуются ли подобные манипуляции. Для этого сместившуюся заслонку можно попробовать вернуть на свое законное место.

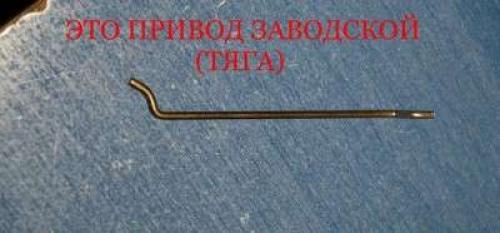

Тяги
Для этого:
- Включите зажигание;
- Переключайте регулятор в различные положения;
- Вручную двигайте заслонкой;
- Так ее можно вернуть в исходное положение.

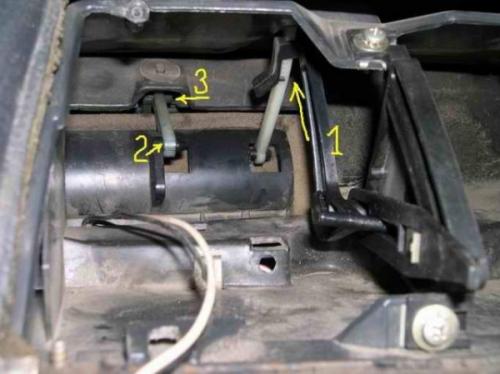

Разумеется, сперва предстоит демонтировать дефлектор, чтобы получить доступ к заслонке. Если подобный метод сработает, заслонка сможет вновь работать, как и прежде, а значит, на регулятор она будет реагировать.
Но полноценной мерой восстановления функциональности заслонки это считать нельзя, поскольку если гнездо уже расшатано, дальше нормально работать узел не сможет. Сначала вы раз за разом будете применять полумеры, описанные выше, но со временем все равно придется заменить заслонку печки на ВАЗ 2110.
Обратите внимание на то, при каких условиях можно управлять заслонкой. Если это происходит лишь ручным способом при включенном зажигании и повернутом в крайнее положение регуляторе, тогда причина поломки кроется в микромоторедукторе. Другие подозреваемые — микровентилятор с датчиком температуры и блок управления.
Если любой из указанных узлов перестал нормально работать или полностью вышел из строя, тогда заслона печки не будет работать на ВАЗ 2110. Требуется только ее замена. Игнорирование проблемы приведет к еще большим затратам на ремонт в будущем.

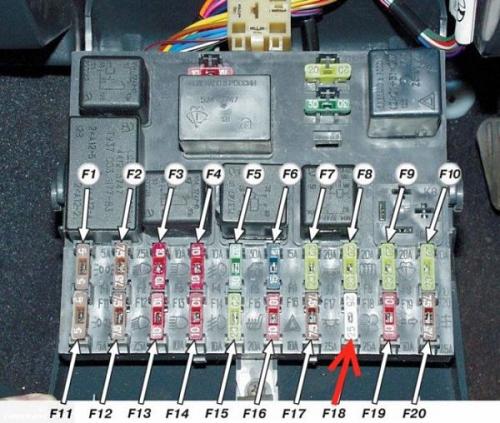

Реле печки ВАЗ-2110. Расположение блока предохранителей
F-18 отвечает за работу прикуривателя и лампы подсветки вещевого ящика.
Получите доступ к монтажному блоку ВАЗ-2110. Для этого жмем на кнопку под рукояткой гидрокорректора фар. Внутри открывшейся под рулевой колонкой полости и находится монтажный блок.
В зависимости от модификации в автомобиль ВАЗ-2110 устанавливалось три вида монтажных блоков. Расположение предохранителей на ВАЗ-2110 для карбюратора и инжектора различается.
В зависимости от конструкции монтажного блока, предохранитель вентилятора печки ВАЗ-2110 занимает одну из двух возможных позиций (в верхнем ряду пятый слева или в нижнем ряду третий справа), однако на электрической схеме всегда обозначает как F18.

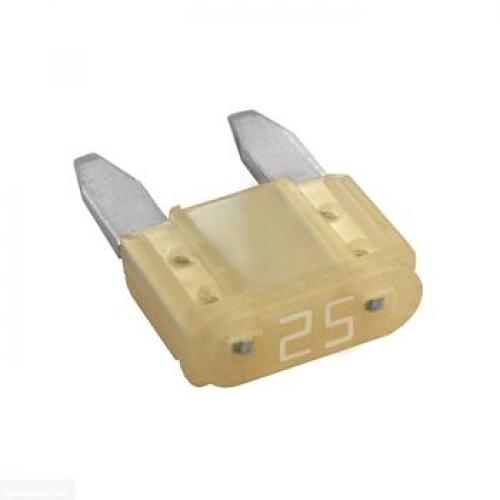

Предохранитель в 25 Ампер отвечает за работу печки
Смотрим на установленные реле. Если их семь, то предохранитель на печку находится в верхнем ряду пятым слева. Реле отопителя ВАЗ-2110 в этом случае расположено в нижнем ряду: второй слева по счету блок. Обозначается на электрической схеме как К6. Это обозначение, независимо от конструкции монтажного блока, всегда одинаково.
Здесь стоит сделать оговорку, что как такового реле вентилятора отопителя на модели 2110 технически нет. Это по документации «дополнительное реле», которое служит для разгрузки замка зажигания. Пропускать большие токи напрямую через контактную группу нельзя. На это реле, помимо отопителя, завязано еще несколько потребителей электроэнергии, которые включаются после поворота ключа в замке.
На монтажных блоках, у которых предусмотрена установка 8 реле (это блоки предохранителей ВАЗ-2110 для инжекторных моделей, хотя восьмое реле нужно исключительно для работы противотуманных фар) предохранитель отопителя находится в нижнем ряду на третьей справа позиции. Реле печки может быть расположено в нижнем ряду на двух позициях: либо посередине, либо первым справа.
Принцип работы печки 2110. Устройство
Прежде всего, следует знать само устройство системы отопления, чтобы четко понимать, что и как ремонтировать, ведь для ВАЗ 2110 перебои работы отопителя – явление типичное, и время от времени требующее вмешательства надежных рук – будь то водитель или работник СТО.
Итак, система отопления состоит из:
1. Собственно блок отопителя, который обеспечивает обогрев салона. Его представляют (по важности деталей):
- Электродвигатель, на котором также закреплен вентилятор, для нагнетания горячего воздуха;
- Радиатор, без которого вся система не работает. Причем, в отличие от старого отопителя, радиатор печки ВАЗ 2110 нового образца не имеет крана, перекрывающего поток тосола (антифриза) через радиатор. Таким образом, он всегда (хоть зимой, хоть летом) нагрет. Сделано это якобы для того, чтобы устранить протекания, которые часто наблюдались через этот кран, а также – чтобы максимально быстро при потребности нагревать салон. Летом приточная вентиляция идет мимо радиатора, но все же некоторые владельцы ВАЗ 2110, производя ремонт печки, добавляют в систему этот кран;
- Заслонки, которых три. Одна отвечает за рециркуляцию воздухозаборника, вторая открывает/закрывает канал отопителя, третья, самая важная для салона – управления отопителем;
- Резистор, который регулирует скорость обдува.
Детали отопителя ВАЗ 2110
Все детали упакованы в блок с дополнительными клапанами, щитками, штуцерами. Все это устройство одето в корпус и находится под капотом ближе к панели приборов.

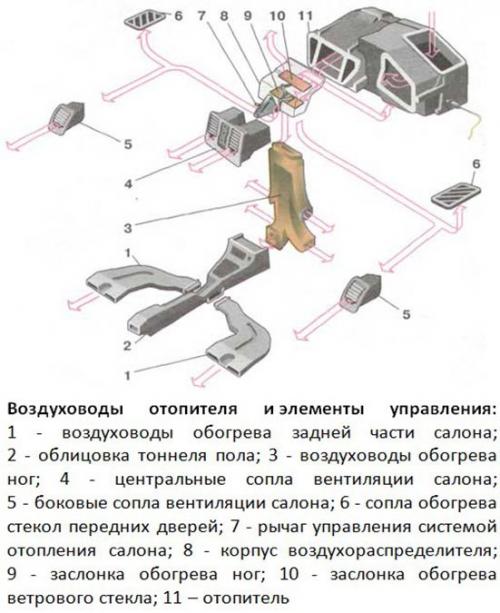

2. Следующий блок представляют воздуховоды ВАЗ 2110. Они отходят непосредственно от печки и обеспечивают:
- Вентиляцию салона через центральные сопла;
- Воздухораспределитель работает на подачу тепла (или обычного воздуха для вентиляции);
- Два воздуховода направлены на заднюю часть салона;
- Есть целая система из пяти сопел для обогрева ног;
- Два боковых воздуховода обеспечивают обогрев боковых стекол и частично салона, обеспечивая лучшее отопление;
- Два сопла для вентиляции.
Принцип работы отопителя
Таков, вкратце, принцип распределения горячего или холодного воздуха внутри ВАЗ 2110.
3. Блок электронного управления печки работает из салона. В него включены:
- Ручка контроллера. Это устройство позволяет задавать температуру в салоне, которую должен выдавать блок печки. Включается путем поворота ручки и выставляет температуру от воздуха, температура которого будет соответствовать той, что за бортом, до 30°С. Чаще всего эту деталь называют контролером САУО (системы автоуправления отопителя);
- Датчик температуры отвечает за включение печки, когда температура в салоне снижается на 2 градуса против заданной. У датчика есть микровентилятор, и если ручка управления находится в положении А, тогда включается микромоторчик в блоке печки, и начинает работать заслонка, обеспечивающая правильное отопление. Поэтому обычно прежде, чем начинать ремонт системы отопления, проверяется работа этого датчика. Он расположен рядом с лампочкой отопления на потолке ВАЗ 2110. Поскольку ремонт его не предусмотрен, то в случае поломки это устройство следует сразу же заменить.
Система отопления ВАЗ-2110 старого образца. Схема и устройство отопительной системы в ВАЗ-2110
Непосредственно отопительный блок представлен несколькими компонентами:
- Электрический мотор. На нем зафиксировано вентилирующее устройство, предназначенное для нагнетания горячего воздушного потока.
- Радиаторное устройство, выход из строя которого приведет к неработоспособности печки. На системах обогрева старого образца радиаторный узел не оснащается краном, предназначенным для перекрывания потока охлаждающей жидкости через устройство. Поэтому узел практически не протекает, поскольку утечки обычно связаны именно с краником. Отсутствие этого элемента обеспечивает наиболее быстрый прогрев салона машины.
- Три заслонки. Одна из них предназначена для закрытия и открытия отопительного канала, вторая используется для рециркуляции, а третья необходима для управления обогревателем.
- Резисторное устройство предназначено для регулировки скорости обдува.

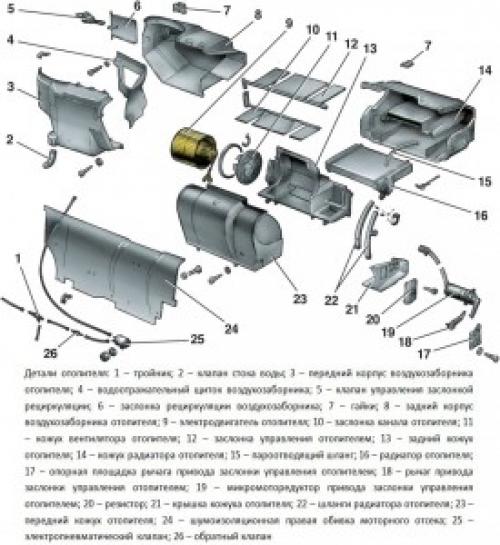

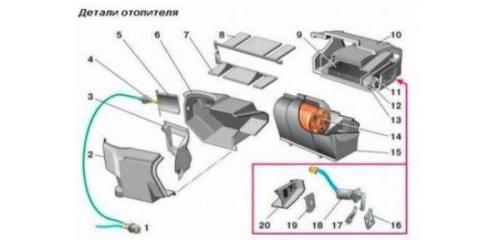

Составляющие элементы системы обогрева
Основные детали системы обогрева салона автомобиля ВАЗ 2110:
- 1 — электропневматическое клапанное устройство;
- 2 — лицевой корпус воздухозаборника обогревательного узла;
- 3 — водоотражательное устройство, представленное в виде щитка заборника воздуха;
- 4 — клапанное устройство для управления заслонкой системы рециркуляции воздушного потока;
- 5 — заслонка системы рециркуляции;
- 6 — задняя часть корпуса воздухозаборника отопительного узла;
- 7 — заслонка отопительного канала;
- 8 — заслонка системы управления отопительным узлом;
- 9 — радиаторный узел;
- 10 — защитный пластиковый кожух радиаторного устройства;
- 11 — втулка, установленная в пароотводящем патрубке;
- 12 — втулка подводящей магистрали отопительного узла;
- 13 — втулка отводящего патрубка;
- 14 — электрический моторчик отопительной системы;
- 15 — корпус электрического мотора;
- 16 — опорная поверхность приводного рычага заслонки, использующейся для управления печкой;
- 17 — приводная ручка управления заслонкой обогревательной системы;
- 18 — моторедуктор приводного устройства, представленный в небольших размерах;
- 19 — резисторный элемент;
- 20 — защитная крышка облицовки отопительного узла.
Распиновка блока управления печкой ВАЗ-2110 европанель. Распиновка блока управления отопителем ВАЗ 2110
Автомобиль оборудован электродвигателем вентилятора электрического отопителя типа 45.3730.
Система предназначена для обеспечения желаемой температуры внутри автомобиля. Блоком управления системы является контроллер 3 (рис. Схема системы автоматического управления нагревателем) типа 13.3854, имеющий две ручки управления. Левая ручка (шкала температуры) устанавливает желаемую температуру в салоне (диапазон от 16 до 30 ° C), а правая ручка устанавливает режим работы вентилятора: 0 – вентилятор выключен, I – средняя скорость вентилятора, II – низкая скорость вентилятора скорость, А – автоматическое управление вентилятором. Кнопка выключения контроллера расположена между ручками управления. Адреса выходных штекеров контроллера указаны в таблице. Адреса выходных разъемов контроллера системы управления отопителем.

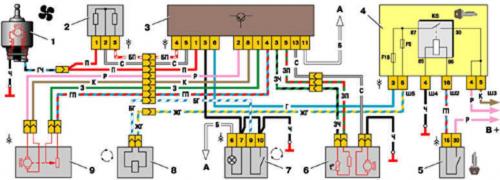

Схема системы автоматического управления отопителем
1 – мотор вентилятора; 2 – добавочный резистор; 3 – контроллер; 4 – монтажный блок; 5 – выключатель зажигания; 6 – датчик температуры воздуха в салоне; | 7 – выключатель рециркуляции; 8 – рециркуляционный клапан; 9 – включение микромотора ребра отопителя; А – к переключателю освещения приборов; Б – к источникам питания |
Держатель получает информацию от:
– датчик 6 температуры воздуха в салоне (в датчик встроен небольшой вентилятор);
– датчик положения вала-шестерни микромотора 9 привода заслонки отопителя, т.е информация о положении заслонки отопителя.
На основе полученной информации и заданной температуры воздуха контроллер регулирует положение заслонки обогревателя, подавая соответствующие сигналы на микродвигатель привода заслонки.
Если ручка переключателя режимов работы вентилятора находится в положении A, контроллер также регулирует скорость вращения вентилятора в соответствии с разницей между температурой воздуха в салоне и датчиком температуры.
Для ускоренного нагрева воздуха в салоне используется рециркуляционный клапан 8 с переключателем 7. При срабатывании клапана подача наружного воздуха в салон прекращается, и через отопитель циркулирует только внутренний воздух.
Автомобиль оснащен электродвигателем с вентилятором отопления типа 45.3730, который возбуждается постоянными магнитами.
Дополнительное сопротивление 2 используется для выбора режима работы вентилятора. Он имеет две катушки с сопротивлением 0,23 и 0,82 Ом. Поворачивая ручку переключателя вентилятора отопителя на панели управления отопителя, можно активировать обе катушки (1-я скорость) или катушку с сопротивлением 0,23 Ом (2-я скорость), или запустить двигатель напрямую без сопротивления (3-ступенчатая).
Рекомендуется заменить неисправный мотор на новый. Единственно возможный ремонт – очистка коллектора.
Адреса выходных разъемов контроллера системы управления нагревателем
Решение о смене привода заслонки отопителя на удобную автоматическую регулировку появилось практически одновременно с выпуском модели ВАЗ 2110. Было предложено и протестировано несколько методов. Но окончательный результат выбрать пока не удалось. В итоге самозатухающая печка на ВАЗ-2110 устанавливается разными способами.
При изготовлении электропривода заслонки печки следует учитывать следующие нюансы:
– какой тип САУО установлен, как это влияет на схему подключения;
– определить, какой микродвигатель редуктора (ММП) установлен на подогревателе (если этот ММП выпущен до 2005 г., то его необходимо доработать).
Варианты обновления жалюзи печки на автоматическую регулировку:
1. Применяется мотор-редуктор штатного типа от автомобиля ВАЗ-2110.
2. Использовать электрический шаговый привод заслонок от ВАЗ 2170 (Лада Приора).
Разница между этими двумя вариантами заключается в том, что в первом необходимо зафиксировать (удерживать) положение кнопки до того момента, когда этот демпфер окажется в нужном положении. Только после этого отпустите кнопку.
Что касается второго варианта, то он наиболее удачный. Потому что выдержка затвора, основанная на выбранном положении, происходит автоматически.
Итак, об этих двух вариантах поподробнее:

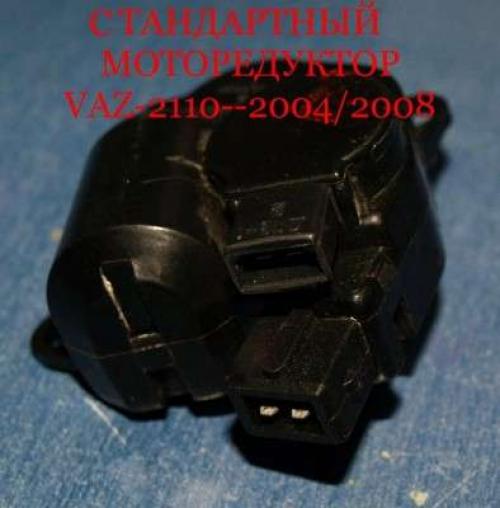

Доработка заслонки печки с применением мотор-редуктора ВАЗ 2110.
Для этого требуются следующие компоненты:
– наличие мотор-редуктора ВАЗ 2110;

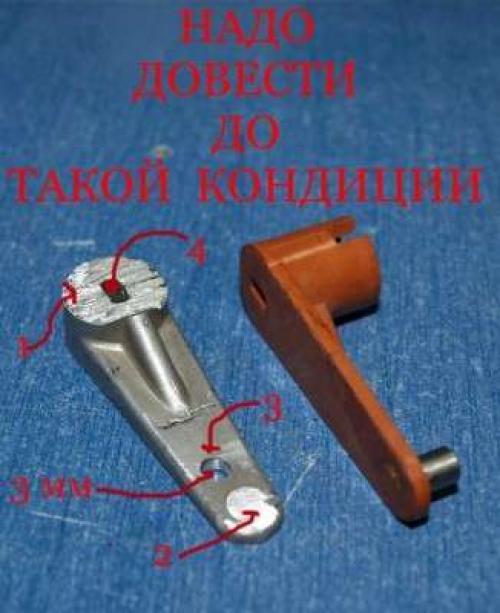

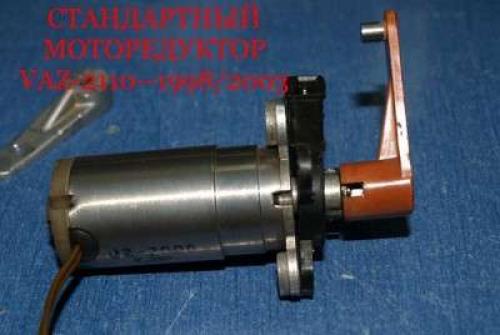

– при желании переделать рычаг мотор-редуктора, то коробка передач микромотора ВАЗ 2110, выпуска до 2003 г. (1300 руб.);
– наличие кнопки – для управления мотор-редуктором (50 руб.);
для установки индикатора положения заслонки необходим 12-позиционный переключатель. Кроме того, используя этот пример, можно создать рычаг управления мотор-редуктором.

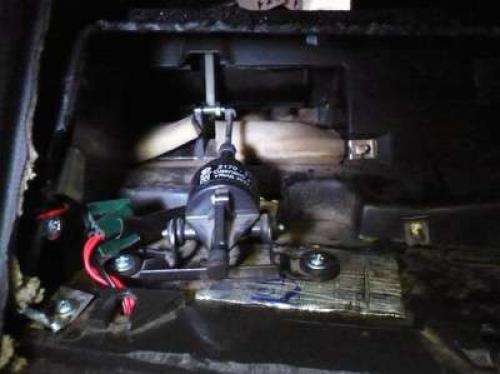

Этот мотор-редуктор расположен внутри самой панели.
