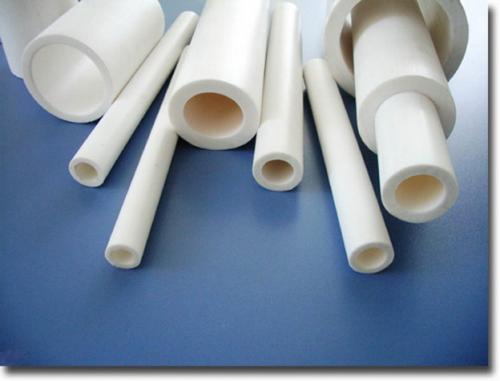

Полипропиленовые трубы эффективно используют для установки разнообразных инженерных систем на протяжении долгих лет. На данный момент такой тип коммуникаций в полной мере вытеснил стандартный вариант монтажа систем с применением труб из металла.

Подобное обусловливается их эксплуатационными параметрами и низкой ценой. Если 10 лет назад такие трубы использовали в муниципальных строениях, то теперь их регулярно применяют в частных домах (одноэтажных или двухэтажных).

Плюсы и минусы

Главные достоинства труб из полипропилена:

• Экономичность. В виду простоты технологического процесса, дешевизне применяемого сырья трубы дешевле изделий из металла.
• Простота установки. Имея специнструмент — монтажный паяльник и элементарные навыки его применения, установка системы отопления из полипропилена своими руками будет несложной даже для неопытного человека.
• Продолжительные сроки применения. Полипропилен не подвергается химвоздействиям, агрессивным внешним факторам и температурному воздействию. Исключено формирование отложений и накипи в проводнике.
• Шумоизоляция и теплоизоляция. Применяя трубы из пропилена в собственном доме, возможно забыть о шуме теплоносителя.
• Повышенная упругость. Данный параметр в частности актуален в частных домах, где велика вероятность «разморозки» системы отопления в сильный мороз. Полипропиленовый трубопровод исключит повреждения при замерзании теплоносителя, что не спасет от поломки радиаторов, которые используются для обогрева.

Недостатки у труб из полипропилена почти отсутствуют, они связаны с человеческим фактором: покупать изделия требуется у надежных поставщиков и при использовании соблюдать рекомендуемую температуру.

Важно! Такой материал восприимчив к механическому воздействию и использование продукции из полипропилена в помещениях с большой вероятностью повреждений не рекомендовано, а иногда и опасно.

Самотечная система отопления из полипропилена. Теоретическая подковка –, как работает самотек

Естественная циркуляция воды в системах отопления функционирует благодаря гравитации. Как это происходит:

1. Берем открытый сосуд, наполняем водой и начинаем подогревать. Самый примитивный вариант – кастрюля на газовой плите.
2. Температура нижнего слоя жидкости растет, плотность уменьшается. Вода становится легче.
3. Под воздействием притяжения верхний более тяжелый слой опускается на дно, вытесняя менее плотную горячую воду. Начинается естественная циркуляция жидкости, называемая конвекцией.

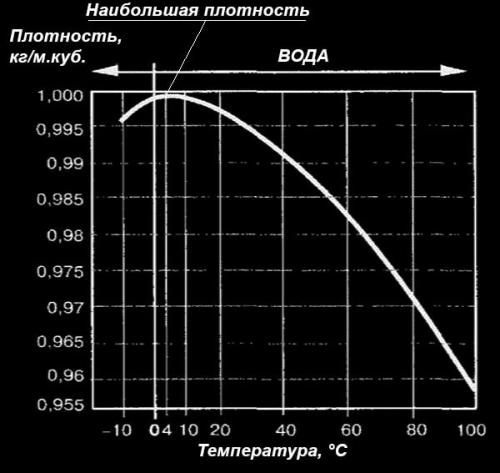

Справка. Зависимость плотности воды от температуры – не линейная. Чем сильнее греется жидкость, тем быстрее снижается ее плотность, что хорошо заметно на графике.

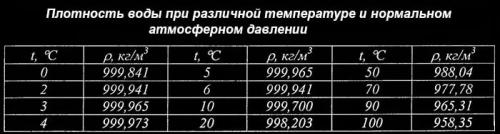

Пример: если нагревать 1 м³ воды от 50 до 70 градусов, он станет легче на 10.26 кг (ниже смотрим таблицу плотностей при различных температурах). Если продолжить нагрев до 90 °С, то куб жидкости потеряет уже 12.47 кг, хотя дельта температур осталась прежней – 20 °C. Вывод: чем ближе вода к точке кипения, тем активнее происходит циркуляция.

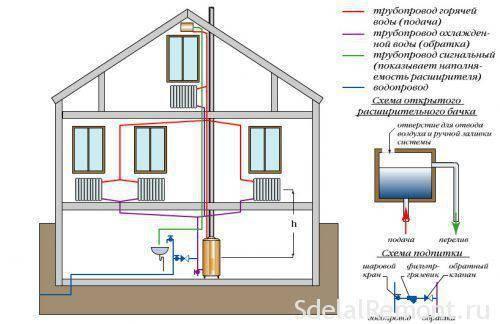

Аналогичным образом теплоноситель циркулирует самотеком по домашней сети теплоснабжения. Подогреваемая котлом вода теряет вес и выталкивается кверху остывшим теплоносителем, вернувшимся из радиаторов. Скорость течения при перепаде температур 20–25 °C составляет всего 0.1…0.25 м/с против 0.7…1 м/с в современных насосных системах.

Малая скорость движения жидкости по магистралям и приборам отопления вызывает такие последствия:

1. Батареи успевают отдать больше тепла, а теплоноситель – остыть на 20–30 °C. В обычной отопительной сети с насосом и мембранным расширительным баком температура падает на 10–15 градусов.
2. Соответственно, котел должен производить больше тепловой энергии после запуска горелки. Держать генератор на температуре 40 °C бессмысленно – течение замедлится до предела, батареи станут холодными.
3. Чтобы доставить до радиаторов потребное количество тепла, надо увеличить проходное сечение труб.
4. Фитинги и арматура с высоким гидравлическим сопротивлением способны ухудшить либо вовсе остановить самотек. Сюда относятся обратные и трехходовые клапаны, резкие повороты на 90° и сужения труб.
5. Шероховатость внутренних стенок трубопроводов не играет большой роли (в разумных пределах). Маленькая скорость жидкости – невысокое сопротивление от трения.
6. Котел на твердом топливе + самотечная система отопления может спокойно работать без теплоаккумулятора и смесительного узла. Благодаря медленному течению воды конденсат в топливнике не образуется.

Отопление в частном доме из полипропиленовых труб своими руками схемы. Плюсы и минусы однотрубной разводки

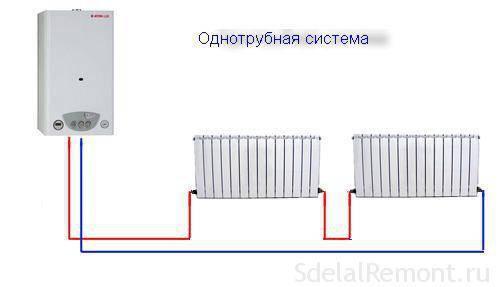

Однотрубная система представляет собой такой вид подключения, при котором жидкости передвигаясь от одного радиатора к последующему, теряют температуру. При этой схеме отсутствует движение жидкости в обратную сторону. В основном монтируется по вертикальной схеме, но иногда используется горизонтальная. Применяется для оборудования отопления в многоэтажных и частных домах. К радиаторам возможно подключение сверху или снизу.

Минусы данной разводки

• отсутствие возможности регулировать температуру нагрева в разных частях разводки. Ее вообще сложно регулировать, так как уменьшение температурного режима в начале разводки приведет к получению минимума температуры в конце;
• если разница температур между верхней точкой разводки и низом стояка велика, то внизу может понадобиться установка отопительных батарей с большим количеством секций и площади, чем в начале стояка.
• для нормальной работы необходимы сильные насосы, повышаются расходы на нагрев котлов, увеличивается эксплуатационная изнашиваемость, есть необходимость в частом пополнении водой.

Плюсы однотрубной разводки отопления полипропиленовыми трубами

• дает большую экономию при прокладке в расходных материалах и трудочасах;
• более приемлемый внешний вид (прокладывается меньшее количество труб);
• на сегодняшний день существует много возможностей исправить функциональные недостатки этой системы при помощи радиаторных регуляторов, термостатических датчиков.

Как правильно развести отопление в частном доме. Однотрубная разводка

Чтобы приступить к началу работ по монтажу системы отопления с однотрубной разводкой, лучше всего приобрести и установить на батареях регуляторы. Они могут представляться в виде кранов или клапанов. Так легче будет распределять напор воды в системе. Дополнительно к этому приобретается балансировочный вентиль, располагающийся на самом трубопроводе.

Есть два основных варианта, при помощи которых выполняется данная правильная разводка отопления в частном доме. Это горизонтальная или вертикальная. Первая в народе получила название «Ленинградка». Для начала стоит остановиться на горизонтальном расположении. Из названия исходит, что трубопровод должен расположиться по периметру всех помещений. Монтаж можно осуществить в пол или поверх его вдоль стены. Все будет зависеть от предпочтений исполнителя. Главное, выдержать хотя бы незначительный уровень наклона по мере убывания от отопительного котла.

Он также и используется для частных домов в несколько этажей. Но здесь требуется понимать, как правильно сделать разводку отопления в доме. К первому радиатору второго этажа производится подводка вертикального стояка. Даже в таком случае можно осуществлять контроль напора воды, а также температурные режимы. С этой целью производиться врезка своего крана на каждом этаже в трубопровод. Единственный минус использования такого варианта разводки – необходимость приобретения насоса, позволяющего осуществлять циркуляцию воды в системе. Можно конечно обойтись без него, но в таком исполнении теплоотдача будет сводиться к минимальным показателям. Но даже тут можно выполнить.

“Ленинградка”

По-другому все происходит при вертикальной разводке однотрубной системы. По направлению от котла к чердачному помещению прокладывается труба в вертикальном положении. От нее производиться своего рода ответвления к каждой батарее в комнатах. Использовать насос здесь нет необходимости, так как способ считается гравитационным. После нагрева воды в системе она поднимается наверх, а уже потом опускается ниже. Главный недостаток заключается в необходимости приобретения труб с большим внутренним диаметром. К тому же скрыть такие компоненты системы будет почти не возможно.

Отопление пластиковыми трубами. Преимущества пластиковых труб

Пластиковые трубы для отопления имеют много положительных качеств, выделяющих их на фоне аналогичных изделий из металла.

Стоит выделить основные достоинства труб из пластика:

• Пластмассовые трубы для отопления не боятся влажной среды. Пластик – полимер, не взаимодействует с химическими и другими агрессивными веществами.
• Благодаря своей коррозионной стойкости и неподверженности гниению, такие трубы вполне могут прослужить до пятидесяти лет.
• Пластиковые трубы отопления считаются экологически безопасными, потому что из них не выделяются токсические соединений.
• Во время транспортирования воды по таким трубам, они не издают шума. Все потому, что пластик хуже пропускает звук, на пластиковых трубах не собирается налет, что положительно сказывается на их пропускной способности.
• У пластика малая теплопроводность, что очень важно для конструирования отопительной системы. Это можно считать его главным преимуществом перед стальными трубами, в которых вода достаточно быстро становится холодной.
• Характеристики пластиковых труб для отопления таковы, что они успешнее справляются с температурными перепадами. Это также делает их незаменимыми при организации отопительной системы в доме.
• Благодаря своей легкости, их очень легко транспортировать и производить их укладку. Стоит отметить тот факт, что трубы соединяются между собой фитингами, методом пайки. Процесс занимает минимум времени, а сами трубы не нуждаются в покраске, сохраняя свою эстетичность на очень долгое время.
• К тому же, они имеют невысокую стоимость. Стальные трубы обойдутся значительно дороже.

Какой диаметр трубы лучше для отопления частного дома. Действительно ли важно точно подобрать сечение трубы

Когда разрабатывается система отопления, к примеру, из ПП труб, все возможные теплопотери пытаются свести к минимуму, то есть сократить объем потребляемой энергии. Спланированная некорректным образом система будет функционировать, как минимум, неэффективно. В итоге комнаты, либо будут оставаться холодными, либо на их обогрев будет тратиться необоснованно большое количество энергии.

Определяясь с тем, какими должны быть трубы для отопления, обращают внимание не только на их химические свойства и физические характеристики, но и на длину и сечение, так как они также отыгрывают немаловажную роль при конструировании эффективной системы.

Оказывается, диаметр трубы для отопления частного дома непосредственно влияет на общую гидродинамику, поэтому так важно учесть эти параметры для получения наилучшего обогрева.

Довольно часто незнающие люди, чтобы подобрать диаметр труб отопления, пользуются правилом, согласно которому сечение трубы должно быть как можно больше, допуская, таким образом, грубейшую ошибку. На самом деле, от того, что вода в системе будет проходить свободнее, функционировать эффективнее она от этого не станет, наоборот, давление в системе упадет ниже нормы, а радиаторы не будут греться должным образом.

При выборе диаметра полипропиленовой трубы для отопления частного дома в первую очередь следует определиться с типом теплоносителя. Если дом будет запитываться от общей тепломагистрали, то весь перечень расчетов осуществляется по тому же принципу, как и при обустройстве квартиры.

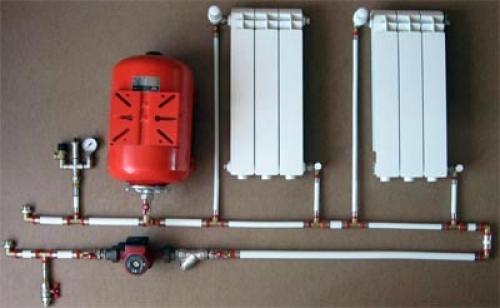

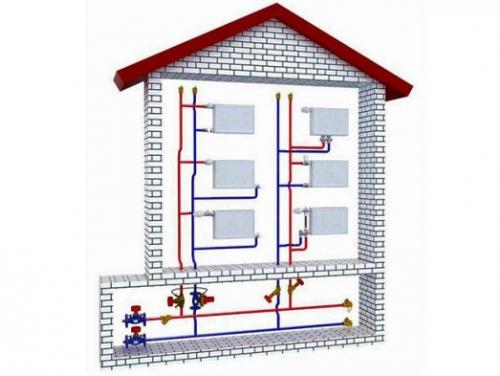

Двухтрубная система отопления частного дома своими руками. Виды двухтрубных систем отопления

Наша тема целиком посвящена этим системам, поскольку они имеют ряд преимуществ перед однотрубными. Перечислять их все нет смысла, стоит отметить лишь главное: двухтрубная система работает таким образом, что во все радиаторы поступает теплоноситель почти одинаковой температуры.

Слово «почти» означает, что из этого правила есть исключения, это схемы, собранные из стальных, медных и нержавеющих гофрированных труб, не покрытых теплоизоляционным слоем.

Дело в том, что система отопления частного дома, сделанная своими руками из металлических неизолированных труб, будет отдавать тепло в помещения не только посредством радиаторов. Металл имеет высокую теплопроводность, поэтому протекающий в такой магистрали теплоноситель по мере удаленности от котла будет немного остывать. Хотя падение температуры по сравнению с однотрубной разводкой незначительное, учитывать его все равно нужно.

Примечание. Многие сторонники однотрубных схем таких как «ленинградка», говорят что они обходятся дешевле, поскольку материала уйдет вдвое меньше. Но при этом забывают о падении температуры воды, в результате чего надо наращивать мощность радиаторов, то есть, добавлять секции. Это дополнительные средства, и немалые.

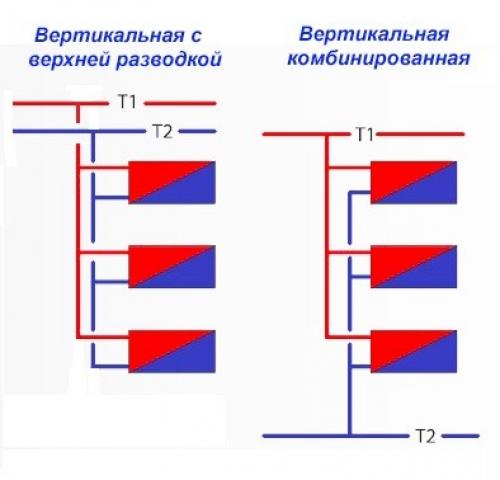

По ориентации стояков в пространстве различают вертикальные и горизонтальные виды систем, причем они могут иметь верхнюю, нижнюю и комбинированную разводку. При вертикальной схеме в здании располагают один или несколько стояков, запитанных от источника тепла, находящегося в цокольном или первом этаже. Радиаторы подключаются к вертикальным стоякам напрямую, как показано на рисунке:

Это схема с нижней разводкой, так как магистральные трубопроводы подают теплоноситель к стоякам снизу. Вертикальная система с верхним розливом подразумевает их прокладку сверху, при комбинированном варианте только подающий горизонтальный коллектор проходит под потолком, а обратный – снизу. Обычно прокладываемые сверху магистрали размещают в чердачном пространстве, а при его отсутствии – под потолком последнего этажа. Что не очень хорошо с точки зрения эстетики.

Монтаж системы отопления из полипропиленовых труб. Полипропиленовые трубы и фитинги

Теплоноситель в водяном контуре отопления сильно нагревается, в результате чего полипропиленовые трубы сильно удлиняются. Поэтому из простого полипропилена трубы для отопления делать нельзя, для этого используют специальный армированный полипропилен. Его армируют стекловолокном или алюминием.

За счет полипропиленовых труб горячая вода самотёком или с помощью электронасоса транспортируется от котла отопления к батареям, после чего поступает обратно. В процессе проектирования контура отопления нужно уделить внимание:

• Диаметру труб.  Чем он больше, тем меньше у труб гидродинамическое сопротивление, поэтому теплоноситель можно транспортировать на большие расстояния.
• Материалу изготовления.  Для сборки «тёплого пола» подойдут трубы из сшитого полиэтилена, для обвязки батарейного контура отопления можно использовать усиленные стекловолокном изделия, для обвязки котла необходимо использовать более устойчивую к высоким температурам трубу PPS.  Обвязывать твердотопливный котел нужно металлическими трубами.
• Протяжённости прямых участков.  Полипропилен имеет один значительный минус — линейное расширение. В процессе нагрева участки трубопровода из него удлиняются, поэтому не нужно их жёстко крепить к стенам и полу на протяжённых ровных участках. Также надо предусмотреть в нужных местах специальные компенсационные петли.

Полипропилен используется практически во всех системах отопления. Он подходит для обустройства контура отопления с регистрами и для установки системы тёплого пола.

Полипропилен не подходит для систем с температурой нагрева теплоносителя более 95°C и с рабочим давлением больше 10 атм.
