Как подключить котел отопления к полипропиленовым трубам. Одноконтурный и двухконтурный котел отопления.
Одноконтурный котел имеет довольно простой принцип работы. Во время установки его подсоединяют к дымоходу. Для нормального функционирования системы достаточно наличия обычной естественной тяги.
Зачастую устанавливают одноконтурные котлы, которые в своей конструкции имеют открытую камеру сгорания, что требует создания определенных условий в помещении.
В процессе своей работы котел использует воздух из помещения. Именно поэтому его следует устанавливать в каком-либо отдельном помещении. Стоит отметить, что при работе одноконтурного котла, скапливаются вредные для организма человека вещества и газы, это основная причина необходимости оборудования комнаты с котлом дымоходом или вытяжкой. Если создать все вышеуказанные условия, то риск взрыва будет исключен, а также обеспечит безопасное использование оборудования.
Двухконтурный котел отопления отличается от одноконтурного аналога универсальным назначением: поддерживает градусный режим теплоносителя в контуре отопления, и нагревает воду для бытовых нужд. Одноконтурные генераторы так же косвенным образом могут нагревать воду. Процесс теплоотдачи у них выполняется во время прохождения теплоносителя через вторичный теплообменник.
Основным отличием двухконтурного котла от одноконтурного, является прямая отдача тепловой энергии воде. Главной особенностью является то, что при расходе горячей воды теплоноситель не подвержен нагреву, к тому же параллельная работа двух контуров исключается. Практика показывает, что режим функционирования котла не принципиален для домов с качественной теплоизоляцией, из этого следует, что с тепловой инерционностью схема отопления будет одинаковой при любом типе обогрева. Внушительный объем горячей воды можно получить, комбинируя одноконтурную конструкцию и нагревательные колонки.
Двухконтурный котел не стоит проектировать в сочетании с системой естественной циркуляции, так как после остановки нагрева теплоносителя движение жидкости быстро прекращается. Процесс вторичного нагрева длится довольно долго, и тепло в радиаторе распределяется неравномерно.
Основным преимуществом схемы является возможность работы в режиме естественной циркуляции. Разгонным коллекторов в данном случае является труба, по которой теплоноситель перемещаются к верхнему розливу.
Обвязка напольного котла полипропиленом. Особенности монтажа PPR трубопроводов
При выполнении обвязки котла полипропиленовые трубы и фитинги соединяются преимущественно путем холодной или горячей сварки, в случае подключения к металлическим трубопроводам используются резьбовые соединения. Навинчивать гораздо удобней, но из-за них сборка системы обойдется существенно дороже.
Правда при желании присоединить полипропиленовый трубопровод к металлическому собрату без резьбовых фитингов не обойтись.
Для формирования линейных и узловых соединений полипропиленовых труб выпускается обширная линейка фитингов
«По-горячему» сваривают специальным аппаратом (паяльником, “утюгом”). Трубы разогреваются с помощью подходящей насадки до температуры плавления в 260 градусов, а затем детали с размягченными краями прижимаются друг к другу. В результате получается надежное и монолитное соединение.
Перед сваркой фольгу армированных труб в обязательном порядке следует зачищать. Иначе она помешает соединению полимерных изделий, сделав шов непрочным. Со стекловолокном этих лишних действий производить не потребуется. Он спокойно плавится вместе с пластиком.
Технология пайки PPR предельно проста, все работы можно выполнить своими руками (+)
Холодная сварка предполагает применение специализированного клеевого состава. В последние годы этот метод редко применяется, т.к. результат недостаточно надежен.
В системах отопления резьбовые соединения герметизацию следует производить паронитом либо высокотемпературным герметиком. Не стоит забывать о достаточно высокой рабочей температуре теплоносителя.
Есть еще один нюанс применения полипропилена для обвязки котла отопления. Антифриз с пластиком – достаточно плохое сочетание. В качестве теплоносителя для системы из пластиковых труб рекомендуется использовать воду.
Подключение котла к пропиленовой трубе. Особенности монтажа PPR трубопроводов
При выполнении обвязки котла полипропиленовые трубы и фитинги соединяются преимущественно путем холодной или горячей сварки, в случае подключения к металлическим трубопроводам используются резьбовые соединения. Навинчивать гораздо удобней, но из-за них сборка системы обойдется существенно дороже.
Правда при желании присоединить полипропиленовый трубопровод к металлическому собрату без резьбовых фитингов не обойтись.
Для формирования линейных и узловых соединений полипропиленовых труб выпускается обширная линейка фитингов«По-горячему» сваривают специальным аппаратом (паяльником, “утюгом”). Трубы разогреваются с помощью подходящей насадки до температуры плавления в 260 градусов, а затем детали с размягченными краями прижимаются друг к другу. В результате получается надежное и монолитное соединение.
Перед сваркой фольгу армированных труб в обязательном порядке следует зачищать. Иначе она помешает соединению полимерных изделий, сделав шов непрочным. Со стекловолокном этих лишних действий производить не потребуется. Он спокойно плавится вместе с пластиком.
Технология пайки PPR предельно проста, все работы можно выполнить своими руками (+)Холодная сварка предполагает применение специализированного клеевого состава. В последние годы этот метод редко применяется, т.к. результат недостаточно надежен.
В системах отопления резьбовые соединения герметизацию следует производить паронитом либо высокотемпературным герметиком. Не стоит забывать о достаточно высокой рабочей температуре теплоносителя.
Есть еще один нюанс применения полипропилена для обвязки котла отопления. Антифриз с пластиком – достаточно плохое сочетание. В качестве теплоносителя для системы из пластиковых труб рекомендуется использовать воду.
Пластиковые трубы для твердотопливного котла. Можно ли ставить на твердотопливные котлы полипропиленовые трубы?
Можно ли ставить на твердотопливные котлы полипропиленовые трубы?
Полипропиленовые трубы идеальны для использования в холодном водоснабжении, но в наше время их все чаще начали применять в разводке систем отопления .
Преимущества использования полипропиленовых труб в системе отопления:
- Полипропилен не ржавеет и не окисляется.
- Долговечный материал (срок службы не менее 50 лет).
- Трубы удобны в эксплуатации, легко монтируются.
- Пониженная чувствительность к перепадам температур.
- Отсутствие шумов текущей воды по трубам.
- Невозможность образования на стенках труб известковых отложений, микрофлоры и накипи.
- Низкий вес.
- Повышенная безопасность.
- Доступная цена.
Создание надежного и износоустойчивого контура обогрева с полипропиленовыми трубами и твердотопливным котлом реализуется с помощью подачи тепла в систему обогрева с полипропиленовыми армированными трубами не прямо из котла, а из специальной емкости. Например, из емкостного гидроразделителя или теплоаккумулятора .
ЕГР представляет собой стальной резервуар вместительностью 200 л, который наполняется теплоносителем из котла. В кольце связи «котел-гидроразделитель» происходит природный кругооборот, потому при отключении электричества и выключении источника бесперебойного питания, перерыв в работе циркуляционного насоса не повлияет на работоспособность всей системы обогрева. Жидкость будет продолжать естественно циркулировать по кольцу контура.
Для увеличения комфорта и уровня безопасности советуют на котел поставить термостат, предназначенный для котлов на твердом топливе.
Обвязка котла и гидроразделителя происходит с применением металлических труб.
Получается, что насос будет брать жидкость для отопительной системы с полипропиленовыми трубами не из котла, а из гидроразделителя.
Стоит учесть, что температура на выходе из емкостного гидроразделителя даже при рабочем термостате, может превысить допустимую для полипропиленовых труб. Решается эта ситуация с помощью продолженного минимум на 1,5 метра трубопровода, который монтируется после емкостного гидроразделителя стальными трубами, или организацией узла подмеса.
Элементарный в исполнении узел подмеса, исполняемый из стальных труб, дает возможность компоновать горячую воду из ЕГД с другой жидкостью уменьшенной температуры из обратки контура обогрева.
Управляя шаровыми кранами , достигается подходящая температура для системы отопления с включенными в нее полипропиленовыми трубами.
Для обеспечения эффективности и простоты эксплуатации предлагают сделать систему отопления традиционного типа.
Фитинги для подключения котла. Какими трубами делать
Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.

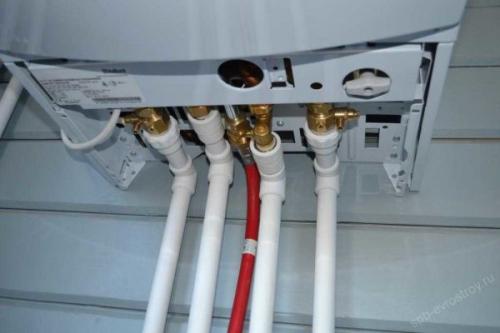

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла
При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.
Какие из полимерных труб лучше? Полипропиленовые или металлопластиковые? Однозначного ответа нет. Обвязка полипропиленом хороша надежностью соединений — правильно сваренные трубы представляют собой монолит. ( Как соединять полипропиленовые трубы читайте тут ). Но максимально допустимая температура теплоносителя в системе — не выше 80-90°C (в зависимости от типа трубы). И то, длительное воздействие высоких температур приводит к быстрому разрушению полипропилена — он становится хрупким. Потому обвязка котла полипропиленом делается только в низкотемпературных системах на основе автоматизированных котлов.

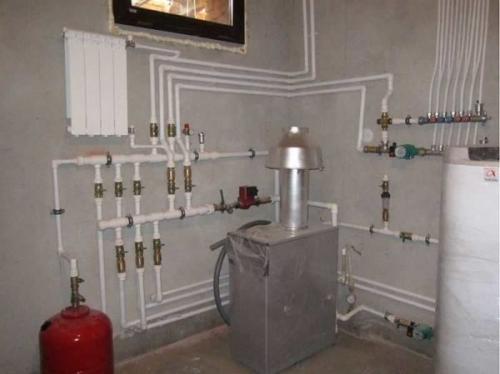

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами
Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.
Как подключить трубы к твердотопливному котлу. Особенности систем с принудительным движением теплоносителя
Для того чтобы выровнять температуру на всех участках, в закрытую отопительную систему интегрируют циркуляционный насос. Поскольку этот агрегат может обеспечить принудительное движение теплоносителя, требования к уровню установки котла и соблюдению уклонов становятся ничтожными. Тем не менее, не стоит отказываться от автономности естественного отопления. Если на выходе из котла установить обходную ветку, именуемую байпасом, то в случае отключения электричества циркуляцию теплового агента обеспечат силы гравитации.

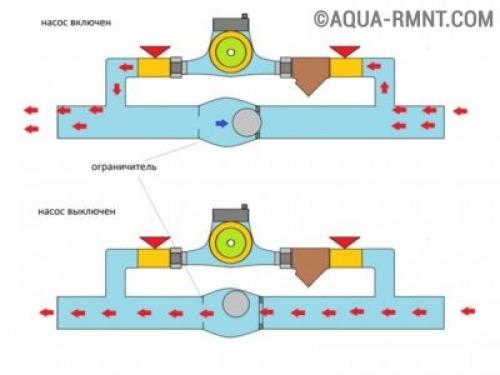

Применение байпаса позволит при необходимости переключиться на естественный способ циркуляции теплоносителя
Электрическая помпа устанавливается на обратной магистрали, между расширительным баком и входным штуцером. Благодаря пониженной температуре теплоносителя насос работает в более щадящем режиме, что увеличивает его долговечность.
Установка циркуляционного агрегата на обратке необходима ещё и в целях безопасности. При закипании воды в котле возможно образование пара, попадание которого в центробежный насос чревато полным прекращением движения жидкости, что может привести к аварии. Если же прибор будет установлен на входе в теплогенератор, то он сможет обеспечивать циркуляцию теплоносителя даже при возникновении нештатных ситуаций.
Подключение через коллекторы
В случае если к твердотопливному котлу требуется подключить несколько параллельных веток с радиаторами, водяной тёплый пол и т. д. то требуется балансировка контуров, иначе теплоноситель пойдёт по пути наименьшего сопротивления, а остальные участки системы останутся холодными. С этой целью на выходе из отопительного агрегата устанавливают один или несколько коллекторов (гребёнок) – распределительных устройств с одним входом и несколькими выходами. Монтаж гребёнок открывает широкие возможности для подключения нескольких циркуляционных насосов, позволяет подавать к потребителям тепловой агент одинаковой температуры и регулировать его подачу. Единственным минусом обвязки этого типа можно считать усложнение конструкции и повышение стоимости отопительной системы.

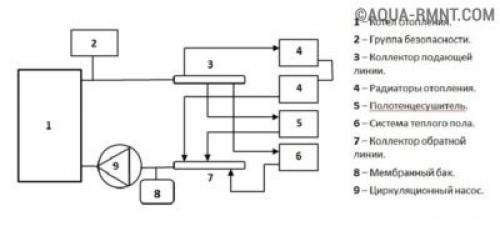

Коллекторная обвязка твердотопливного котла
Отдельным случаем коллекторной обвязки является подключение с гидрострелкой. Её отличие от обычного коллектора заключается в том, что это устройство выступает своего рода посредником между отопительным котлом и потребителями. Выполненная в виде трубы большого диаметра, гидрострелка устанавливается вертикально и подключается к входному и напорному патрубкам котла. При этом врезку потребителей делают на различной высоте, что позволяет подобрать оптимальную температуру для каждого контура.
Установка аварийных и регулировочных систем
Аварийные и регулировочные системы служат нескольким целям:
- защита системы от разгерметизации в случае неконтролируемого повышения давления;
- регулировка температуры отдельных контуров;
- защита котла от перегрева;
Для решения задач безопасности системы в схему обвязки вводят предохранительный клапан, аварийный теплообменник или контур естественной циркуляции. Что же касается вопросов регулирования температуры теплового агента, то в этих целях применяют термостатические и управляемые клапаны.
