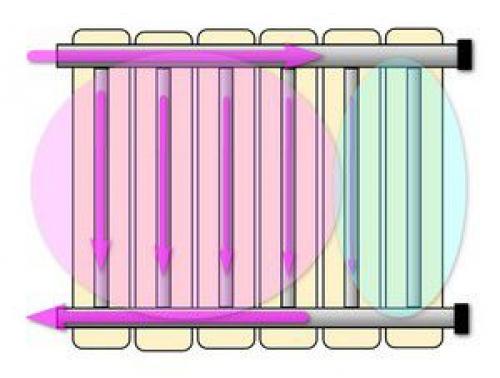

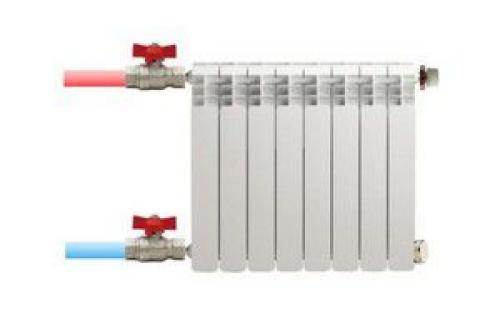

Односторонняя схема подключения радиатора. Зависимость эффективность радиатора от схемы его врезки в систему
Односторонняя схема подключения радиатора. Зависимость эффективность радиатора от схемы его врезки в систему
Для чего говорилось все то. что размещено в предыдущих разделах статьи? А дело в том, что от взаимного расположения подающей и обратной трубы очень серьезно зависит теплоотдача радиатора отопления.
| Схема врезки радиатора в контур | Направление потоков теплоносителя |
|---|---|

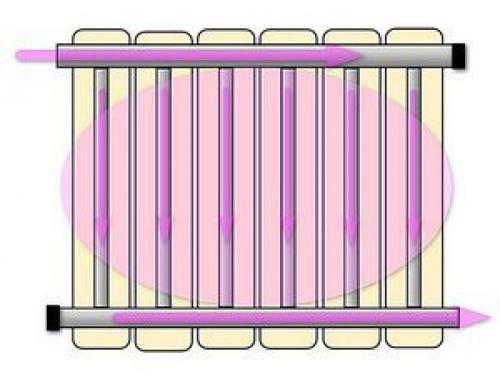

| Диагональное двухстороннее подключение радиатора, с подачей сверху | |
 |  |
| Такая схема считается наиболее эффективной. В принципе, именно она берется за основу при расчете теплоотдачи конкретной модели радиатора, то есть мощность батареи пори таком подключении принимается за единицу. Теплоноситель, не встречая никакого сопротивления, полностью проходит через верхний коллектор, через все вертикальные каналы, обеспечивая максимальную теплоотдачу. Весь радиатор прогревается равномерно по всей своей площади. | |
 |  |
Схемы подключения радиаторов отопления в частном доме. Устройство биметаллических батарей
Как показала практика последних лет, из перечисленного ряда радиаторов наиболее эффективными и надежными являются биметаллические модели. Они обладают явным преимуществом перед другими материалами, которые заключаются в:
- высокой устойчивости к коррозии;
- широком диапазоне рабочих температур и давления;
- простой возможности изменения теплоотдачи прибора путем изменения количества набранных секций;
- малой инерционности при нагреве и остывании;
- небольшом количестве теплоносителя, необходимого для заполнения;
- малом весе, облегчающем выполнение монтажа;
- доступной для большинства людей стоимости.
Следует также отметить простоту установки биметаллических радиаторов. Благодаря наличию стандартных креплений, этот процесс не повлечет разрушений конструкций и обеспечит качественную фиксацию отопительного оборудования.
Конструкция биметаллических батарей состоит из набора секций. В собранном виде такой пакет представляет собой две горизонтальные трубы, соединенные вертикальными полыми ребрами, по которым циркулирует теплоноситель.
Для повышения теплоотдачи отопительного прибора, наружная поверхность ребер и труб увеличена за счет дополнительных плоскостей. Соединение секций между собой производится при помощи полых ниппелей с двусторонней резьбой при условии установки уплотняющей прокладки.
Сердечник.
Для защиты от коррозии внутренняя поверхность секций покрыта защитным слоем из алюминиевого сплава. Наружная металлическая поверхность окрашено по технологии термического нанесения порошковых полимерных красок. Это придает изделиям красивый внешний вид и обеспечивает их долговечность.
Последовательное подключение радиаторов отопления. Последовательное соединение батарей отопления
Последовательное подключение радиаторов — наиболее популярный и экономичный вариант обогрева помещения, благодаря которому создаётся автономная, независящая от центральной, отопительная система.
Необходимый инструментарий
Для формирования такого соединения приборов отопления потребуются следующие составляющие:
- Трубы : для главной магистрали желательно выбирать трубопровод из стали, оцинковки или металлопластика с соответствующими диаметрами 2,2 см, 2,2 см и 2,6 см. А также допускаются к использованию полипропиленовые трубы, но только не в системе с тремя и более радиаторами. Отходящие от магистрали патрубки изготавливаются из тех же материалов, но имеют меньшие диаметры.
Фото 1. Металлопластиковые трубы разного диаметра в разрезе: видна прослойка из металла между двумя слоями пластика.
- Радиаторы : выбор необходимого оборудования осуществляется на основании личных предпочтений и советов специалиста. Для подобной схемы самым оптимальным считается 5 батарей , а для большего их количества требуется грамотно рассчитанный проект.
- Ленты для уплотнения резьбы на батареях.
- Термостатические клапаны для регулировки нагрева радиаторов.
- Фитинги для соединения труб между собой.
Непосредственными составляющими являются также расширительный бак и отопительный котёл.
Подготовительные действия
Перед началом процесса рассчитывается подробный проект системы отопления для каждого конкретного помещения.
Затем выбирается один из вариантов последовательного подключения: горизонтальный или вертикальный исходя из особенностей жилой площади и личных предпочтений.
Затем, ориентируясь на выбранный тип схемы, требуется определиться с теплоносителем. При вертикальной развязке лучше использовать антифриз, разбавленный в воде, а при горизонтальной — обычную воду.
Как подключить два радиатора отопления, схема
- Изначально при последовательном соединении определяется месторасположение отопительного котла. Его располагают, как правило, в подвальном помещении на специальной противопожарной платформе. Над ним крепко фиксируется расширительный бак.
Внимание! Высота расширительного бака относительно котла должна составлять не менее трёх метров.
- При этом продумывается грамотная настройка дымохода : тяга должна быть достаточной, а сам дым выходить наружу, не оставаясь внутри помещения.
- После производится подключение магистрального трубопровода . Важно избегать изгибов при прокладке.
- По периметру всего дома проходит труба, параллельно которой врезаются все батареи .
Фото 2. Схема последовательного подключения батарей в однотрубной системе с котлом и циркуляционным насосом.
- Радиаторы размещаются под оконными проёмами.
- Замыкаться такая схема должна на отопительном котле.
Внимание! Перед котлом рекомендуется поместить фильтр , очищающий теплоноситель от любых примесей.
- А также необходимо предусмотреть элемент, через который будет производиться заполнение системы водой и её слив.
- В последовательной схеме подключения, можно дополнять кранами и терморегуляторами каждую батарею.
При вертикальной обвязке в схему включают для принудительной циркуляции теплоносителя циркуляционный насос, а при горизонтальной — создаётся уклон трубы подачи, и перед каждым радиатором монтируется кран Маевского для удаления из системы излишков воздуха.
Плюсы и минусы последовательного подключения батарей
Плюсы последовательного подключения:
- низкая стоимость расходного материала;
- допускается использование любых видов радиаторов;
- при необходимости трубопровод заводится в «тёплый пол»;
- охват приборами отопления всего периметра комнаты;
- лёгкий монтаж;
- небольшое количество расходуемого материала.
Минусы:
- сложное проектирование процесса;
- высокий коэффициент потерь тепла : из-за характерной вытянутости такой магистрали теплоноситель к концу охлаждается;
- при отсутствии циркуляционного насоса возникают застои перемещаемой по радиаторам жидкости и снижение эффективности работы системы в целом;
- при отсутствии терморегуляторов на батареях — отсутствие контроля над подачей тепла.
Полезное Помощь профессионалов
При проведении последовательного подключения радиаторов необходимо проконсультироваться со специалистами по части разработки полноценного проекта. Для исключения различного рода просчётов рекомендуется доверить им ведение этого процесса под ключ.
Способы подключения радиаторов отопления
Отопительные радиаторы монтируются на стену, или, изредка, на пол. Предусмотрено несколько способов их подключения.
Сами способы разделяют по стороне подводки труб (боковое, нижнее) и по схеме подключения нескольких радиаторов одновременно (параллельное, последовательное, перекрестное).
