Ремонт радиатора охлаждения двигателя своими руками. Особенности пайки

Ремонт радиатора охлаждения двигателя своими руками. Особенности пайки

В большинстве случаев радиатор охлаждения выполняется из алюминия, но, помимо алюминиевых, реже попадаются еще и медные, латунные, а то и пластиковые модели. Каждый из этих материалов специфичен тем, что предполагает особенности ремонта своими руками, и важно правильно выбирать тактику проведения работ в домашних условиях. В этой статье максимум внимания будет уделен алюминию – как наиболее популярному материалу для изготовления радиаторов для автомобильных двигателей и кондиционеров, но упомянем и альтернативные варианты.

Для алюминия, равно как и для меди, при контакте с кислородом характерно образование тонкой оксидной пленки на поверхности.

В случае с железом сказали бы, что металл заржавел и испортился, но в случае с алюминием и медью оксид хорош как раз тем, что не пропускает коррозию в толщу изделия. Тем не менее, заодно оксид мешает и пайке, потому что для нормального соединения припой должен контактировать непосредственно с металлом. Более того, пайка поверх оксида может спровоцировать как повторное растрескивание, так и дальнейшее расширение поврежденной зоны.

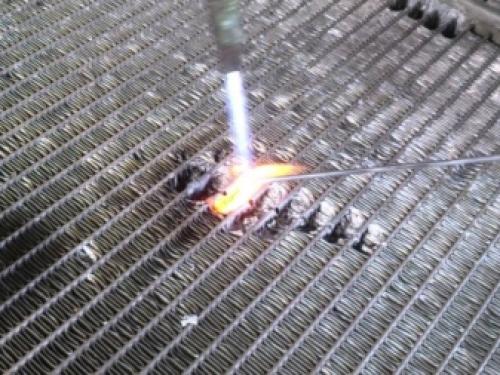

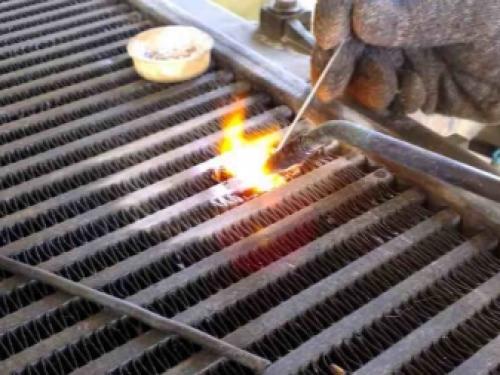

Непосредственно перед пайкой алюминиевый или медный оксид надо удалить, но проблема заключается в том, что он почти мгновенно образуется снова. Удалять его постоянно просто не получится, потому выполнять работы надо под флюсом – особым раствором, который не пропускает воздух к металлу. Хороший флюс разрушает уже образовавшуюся оксидную пленку и не дает образовываться новой.

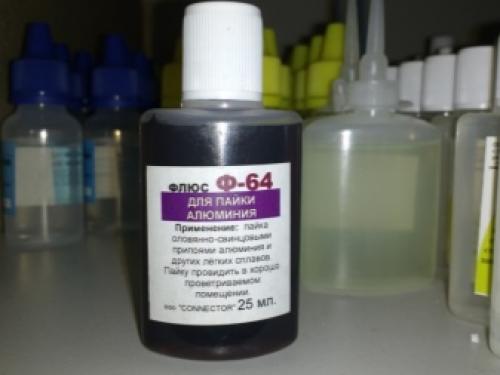

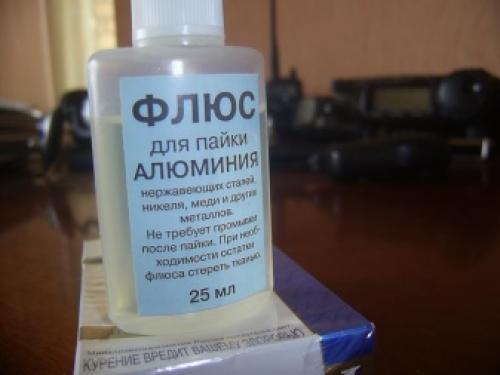

Благодаря флюсовому покрытию п рипой не растекается, становится более управляемым . Наконец, «правильный» флюс не вступает в химическую реакцию ни с самим металлом, ни с припоем. У разных производителей рецепт флюса может быть разным, включая различные органические и неорганические компоненты, но важно, чтобы состав соответствовал всем вышеперечисленным требованиям.

Ремонт пластика радиатора своими руками. Выбор методов ремонта и клея

Восстановить целостность и герметичность радиатора охлаждения можно несколькими способами:

• Пайка. Элементы корпуса современных автомобильных радиаторов, изготовленные из термоустойчивого пластика, отлично паяются при помощи обычного паяльника (ниже мы рассмотрим данный процесс более подробно).
• Холодная сварка. Это самый быстрый способ соединения пластиковых деталей без нагревания. Специальная пластичная масса, в состав которой входят полимерные смолы, металлический наполнитель и химические добавки, соединяет склеиваемые поверхности, образуя термостойкий шов.

Данный процесс не требует специального оборудования, однако долговечным такой ремонт назвать нельзя.

Ввиду низкой адгезии пластика холодная сварка держится очень слабо. Данным способ позволяет лишь временно решить проблему (например, чтобы доехать до ближайшего автосервиса).

• Применение клея . Если повреждение небольшое, восстановить герметичность корпуса поможет специальный клей.

Отлично себя зарекомендовали такие составы, как:

Двухкомпонентный адгезив 3M DP8005 — специализированный состав на основе акрила, предназначен для склейки трудносклеиваемых пластиков, полиэтилена, полипропилена.

Отлично подойдет, если нужно заклеить трещину радиатора . Клеевой шов, образуемый клеем DP8005 от торговой марки 3M, стоек к агрессивным растворам и высоким температурам.

Единственный недостаток данного клея — высокая цена (1300-1500 рублей за упаковку 38 граммов).

Клей-сварка для пластиков Hosch . Данный двухкомпонентный промышленный клей эффективно устраняет трещины и другие повреждения в любых пластиковых изделиях.

Клеевой шов способен выдержать воздействие высоких и низких температур, а также давление до 12 атмосфер, поэтому им без проблем можно склеить пластиковый радиатор .

Нередко место соединения получается более прочным, чем сам склеиваемый пластик. Средняя стоимость набора из двух взаимодополняющих компонентов — 1500-1700 рублей.

Ремонт радиатора охлаждения своими руками. Предназначение радиатора

Радиатор представляет собой сочетание тонких трубок, между которыми расположены тонкие пластины. Принцип действия всей охлаждающей системы довольно прост:

1. Двигатель имеет охлаждающую рубашку, в которую подается вода или антифриз. Засчет высокой теплопроводности применяемых материалов при создании всей системы, тепло передается жидкости, после чего она отводится к радиатору.
2. Радиатор обладает довольно высоким показателем емкости, состоит из большого количества трубок. Деление конструкции на множество небольших секций позволяет существенно повысить площадь соприкосновения трубок с пластинами. При изготовлении этого элемента охлаждающей системы, применяется алюминий небольшой толщины, за счет чего также существенно повышается степень теплообмена.
3. При движении автомобиля радиатор охлаждается засчет мощного воздушного потока. И также устанавливаются дополнительные вентиляторы, которые позволяют существенно повысить эффективность охлаждения конструкции.

После того как температура рабочей жидкости была снижена, она подается обратно в охлаждающую рубашку двигателя.

Применение алюминия и других подобных сплавов при изготовлении радиатора определяет то, что даже несущественное механическое воздействие может стать причиной появления течи или другого дефекта. Стоимость услуги ремонта на СТО весьма велика, что связано с определенными сложностями процесса. Именно поэтому многие решают провести ремонт радиатора охлаждения своими руками.

Пайка алюминиевого радиатора должна проводиться сразу после обнаружения неисправности. Это связано с тем, что течи опасны для окружающих и конструкции двигателя:

1. Слишком низкий уровень охлаждающей жидкости приводит к перегреву ДВС.
2. Засчет нагрева жидкости в системе, повышается ее давление. При критическом значении давления может случиться резкий выброс антифриза, нагретого до высокой температуры. При попадании жидкости на открытые участки кожи приведет к травме.

Провести ремонт радиатора своими руками можно только при наличии определенного набора инструментов. Это связано с тем, что устранить механический дефект, можно только запаяв отверстие.

Радиатор охлаждения двигателя. История создания

С изобретение двигателей внутреннего сгорания, начали думать как этот двигатель охлаждать. Первым автомобилем, на котором установили радиатор охлаждения является авто Benz Velo. Бенз Вело начали продавать в 1886 году. Далее, Вильгельм Майбах начал усовершенствовать охлаждающее устройство и придумал конструкцию с сотами. Такой радиатор со сотами установили на машину Mercedes 35HP. Со времен первой модели Мерседеса 35НР с охлаждающим радиатором, конструкция радиаторов сильно не менялась, кроме геометрии и некоторых доработок.

Первые образцы водяных радиаторов охлаждения были без насоса (помпы). Жидкость циркулировала самостоятельно. Конструктивно охлаждающие устройства создавались таким образом, чтобы создавался эффект термосифона (труба с жидкостью в трубе с вакуумом.

За счет эффекта термосифона жидкость охлаждения попадала в радиатор. В термосифоне происходит следующие физические явления: если вода нагревается, значит плотность ее уменьшается. Вода с уменьшенной плотностью поднимается вверх. Нагретая жидкость, которая поднималась вверх, оказывалась в устройстве проходя через верхний патрубок.

А в самом радиаторе температура жидкости уменьшалась, а плотность увеличивалась. Прохладная утяжеленная жидкость опускалась вниз и через патрубок заходила в рубашку охлаждения ДВС.

Основной минус радиатора с термосифоном в том, что такое устройство плохо начало справляться с охлаждением моторов повышенной мощности. Далее, конструкторы изобрели помпу для поддержания циркуляции в двигателях любых мощностей.

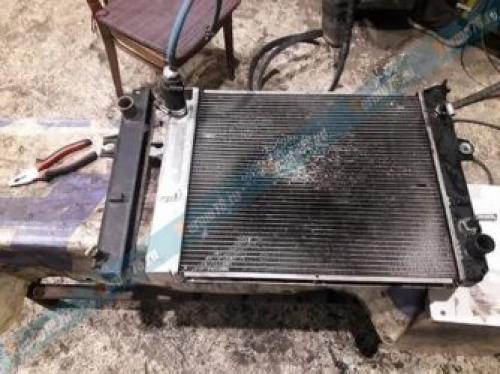

Как разобрать радиатор охлаждения. Можно ли снять радиатор охлаждения двигателя дома?

Если двигатель Вашей машины стал часто перегреваться, а температурный датчик буквально «кричит», то с радиатором охлаждения движка что-то произошло. Замена радиатора будет более выгодной, нежели его ремонт, к тому же даже одна трещина спровоцирует появление пары-тройки новых, что непременно скажется на двигателе, причем скажется не самым лучшим образом. Для того, чтобы установить новый радиатор, не обязательно ехать в автосервис, Вы сможете все сделать собственноручно в гараже.

Что нужно знать про радиатор

Недооценивать значение радиаторов нельзя, так как именно этот элемент защищает двигатель от перегрева. Радиатор состоит из охлаждающего элемента и бачков с креплениями. Именно к этим бачкам прикрепляются трубки, шланги и патрубки, идут они по верху или низу радиатора. Фактически, радиатор – это теплообменник, отвечающий за отвод тепла. Обычно эта деталь расположена прямо перед двигателем.

Необходимо учитывать тот факт, что радиатор находится в условиях, крайне близких к экстремальным, то есть под действием высоких температур и агрессивной внешней среды, посему не удивляйтесь тому, что иногда этот элемент перестает нормально функционировать. Радиатор может перестать работать из-за неисправностей охлаждающего элемента или же из-за сломанного бачка. При появлении такой поломки нужно или быстро все ремонтировать, или менять радиатор.

В противно случае двигатель авто попросту перегреется, что очень нежелательно.

функция радиатора охлаждения двигателя – поддерживать нужную для нормальной работы двигателя температуру. Когда двигатель только запущен, то радиатор тепло от него не забирает, благодаря чему движок может быстро прогреться. При достижении нужной температуры, в работу включается термостат, который «включает» радиатор. После продолжительной работы движка с высокой частотой оборотов, температура охлаждающей жидкости возрастет. Если это происходит, то начинает работать вентилятор, который гонит воздушный поток через центр радиатора дабы усилить теплообмен.

После того, как Вы запускаете двигатель, происходит нагревание жидкости до температуры в 120°С из-за большого давления в герметичной системе. Как только двигатель глушится, температура жидкости постепенно снижается, понижая и давление в системе.

Детали, стенки которых достаточно тонкие, страдают от механических и термических нагрузок, а это приводит к ускорению процесса коррозии. Как известно, коррозия сильно ослабляет детали и соединительные элементы, которые через время попросту выходят из строя.

Радиатор может выйти из строя или по причине внушительного «возраста», или из-за механических повреждений, или из-за слишком высокого внутреннего давления. Если слишком долго использовать одну и ту же порцию охлаждающей жидкости, то это станет причиной формирования коррозии, а заржавевшие частицы будут забивать всю систему, а это будет мешать формированию и поддержанию рабочей температуры.

По этой причине двигатель может перегреться, а охлаждающая жидкость закипит, в следствии чего будут образовывать паровые пробки, будет формироваться слишком высокое давление в системе, что приводит к разрыву радиаторных сот и патрубков. Если еще и не работает клапан, который нужен для отвода паров, то разрыв произойдет гораздо быстрее.

Для того, чтобы не допустить подобный инцидент, радиатор нужно вовремя поменять, а для этого его придется демонтировать.

Устранение течи радиатора своими руками. Потёк радиатор автомобиля. Что делать?

Что делать, если потек радиатор охлаждения автомобиля?

Есть несколько решений проблемы, которые помогут остановить течь своими руками и дадут время доехать до автосервиса.

Протечка системы охлаждения в дороге однозначно свидетельствует об износе/трещине какой-то детали и различные герметики для устранения протечек – это лишь краткосрочное решение проблемы, которая постепенно приведет к ремонту с заменой деталей. Поэтому не следует рассматривать средства для устранения течи системы охлаждения как лекарство от беды

, любом случае это лишь временное решение.

Если в дальней дороге потек радиатор, а запаять или заклеить трещину нет возможности, удалите из пробки радиатора предохранительный клапан. Избыточное давление исчезнет, и течь уменьшится или совсем прекратиться.

СПЕЦИАЛЬНЫЕ ГЕРМЕТИКИ – БЫСТРОЕ УСТРАНЕНИЕ МАЛОЙ ТЕЧИ.

Зачастую радиатор или патрубки системы охлаждения начинают течь в дальней дороге. Для подобных случаев быстрого ремонта в дороге существуют специальные герметики, устраняющие небольшие течи в системе охлаждения

– достаточно влить баночку средства в радиатор или в бачок с охлаждающей жидкостью.

Состав для ремонта радиаторов

Надежно устраняет течи антифриза из радиатора и других элементов системы охлаждения. Не испаряется, выдерживает высокую температуру, остается в системе и препятствует возникновению течей в дальнейшем. Безопасен для стали, чугуна, цветных сплавов, пластика, резины.

Совместим со всеми типами охлаждающих жидкостей. Не забивает трубки радиатора, отвердевает только в местах течей.

Подобные герметики способны побороть течь в радиаторе, на стыке патрубков, однако большинство производителей указывают, что размер отверстия течи не должен превышать 1,5-2 кв. мм – т.е. это небольшие трещины, дырочки.

Пребывая в охлаждающей жидкости, герметики и сами находятся в жидком состоянии, а после вытекания наружу они «застывают» под воздействием воздуха, и образуют герметичную полимерную пленку вокруг места течи.

У таких средств существуют нюансы, причем не столь приятные – подобные герметики со временем могут закупорить систему охлаждения, поэтому после применения герметика настоятельно рекомендуется полная промывка системы охлаждения. Да подобное решение проблемы течи краткосрочное

. Но для того, что бы добраться домой или поездить несколько дней в поисках деталей для ремонта – решение подходящее.

«ХОЛОДНАЯ СВАРКА» И «МЕТАЛО-ГЕРМЕТИКИ»

Для более серьезного ремонта радиаторов (при наличии больших трещин) можно использовать материалы типа «холодной сварки» – это термостойкие герметики-клеи, в состав которых введен порошок из металла. «Холодная сварка» могут выпускаться как в готовом виде, так и в виде отдельных компонентов, которые следует перемешать между собой до получения однородной массы.

Пластичные холодные сварки

Быстросохнущие клеи-шпатлевки со стальным, бронзовым и титановым наполнителями. “Схватываются” за 5 минут, затвердевают за 15, могут подвергаться механической обработке через час. Обладают великолепной адгезией ко всем материалам.

Склеивают стекло, металл, пластик. Отличительной особенностью является объемное расширение в момент “схватывания”, т.е. возникает эффект “пробки”. Поэтому возможен ремонт при вытекании жидкости из поврежденного агрегата.

Течь останавливается через 5 минут и навсегда.

Это «пластилин», который наносят вокруг поврежденной детали, предварительно очистив и обезжирив ее. Холодная сварка схватывается за пару минут, но на полное затвердевание требуется до 1 часа. Благодаря тому, что холодная сварка очень хорошо держится и имеет сходный с металлом коэффициент температурного расширения, такая заплата на протекшем радиаторе порой способна прослужить несколько лет.

Холодная сварка может оказаться полезнее целого ящика авто инструмента и прокладок. А главное, она придает уверенность в самых непредсказуемых ситуациях, например когда потек радиатор или бензобак в дальней дороге.

Для поиска невидимых утечек охлаждающей жидкости

существуют специальные приспособления.

Набор для поиска утечек состоит из флуоресцирующей добавки, пистолета для ввода этой добавки в систему охлаждения и УФ-лампы, свет которой выделяет протекшую наружу охлаждающую жидкость с флуоресцирующей добавкой. Однако такие наборы предназначены для сервиса, для частного применения они могут оказаться дороговаты.

Определить место утечки

поможет цвет антифриза, если в нем есть флуоресцентные добавки. Главное – осмотреть патрубки системы охлаждения, особенно в местах соединения. Может ослабнуть хомут крепления или образоваться трещина.

Ремонт пластика радиатора охлаждения. Как заклеить пластиковые части радиатора автомобиля

Рассмотрим более подробно клеевой способ ремонта поврежденного радиатора на примере применения двухкомпонентного промышленного клея Hosch.

Чтобы заклеить бачок радиатора, следует подготовить следующие материалы и инструменты:

• порошковый сварочный гранулят и жидкий компонент клея-сварки;
• наждачная бумага;
• ацетон для обезжиривания поверхностей;
• перчатки;
• ватные палочки.

Этапы выполнения работы:

1. Подготовка . Обе склеиваемые поверхности следует очистить от жира и других загрязнений. Если на деталях остались следы другого клея, их необходимо полностью удалить. Для очистки в большинстве случаев подойдет обычный ацетон;
2. Нанесение клея . Минимальное количество клея-сварки наносят непосредственно на трещину. Для заполнения пустоты или при отсутствии фрагментов корпуса, на жидкую основу посыпают порошковый компонент клея. Если необходимо восстановить большое углубление, склеивание рекомендуется производить в несколько этапов (последовательно наносят несколько слоев с интервалом в 10 минут). После того, как щель заполнена сухим гранулятом, его необходимо равномерно пропитать жидким компонентом.
3. Обработка шва . Спустя 10-15 минут после завершения работы можно начинать механическую обработку шва при помощи шлифовальной машинки или мелкозернистой наждачной бумаги для придания шву эстетичного вида.

Инструкция — как запаять пластиковые части радиатора охлаждения авто

Для пайки (сварки) пластикового радиатора следует подготовить следующие материалы и инструменты:

• Специальный строительный фен для прогрева места пайки;
• Паяльник с острым наконечником и точной регулировкой температуры;
• Припой для пластика — специальные сварочные прутки. Маркировка на них должна совпадать с маркировкой на корпусе радиатора. Как правило, это «PA» — полиамид (нейлон) или «РР» — полипропилен. Вместо покупных сварочных прутиков можно использовать предварительно заготовленные полоски, нарезанные из аналогичного пластикового бачка;
• Ацетон.

Порядок выполнения работы:

1. Место ремонта обезжириваем при помощи ацетона;
2. Пока нагревается паяльник, место соединения прогреваем строительным феном;
3. Соединяем шов и постепенно проводим по нему разогретым паяльником, формируя канавку, равную по ширине толщине сварочного прутика;
4. Прикладываем сварочный пруток и, прогревая его паяльником, укладываем в канавку шва;
5. Проверяем радиатор на герметичность, после чего устанавливаем на автомобиль.

Температура сварки (нагрева паяльника) выбирается в соответствии с маркой пластика. Для PP это порядка 250 градусов.

Статья о том, как ремонтировать радиатор охлаждения машины — причины неисправностей, методы устранения проблем. В конце статьи — видео о профессиональном ремонте радиатора.

• Причины неисправностей радиатора охлаждения
• Типичные неисправности
• Как точно определить место течи радиатора
• Способы ремонта

После сгорания топлива в двигателе около 70% выработанной энергии переходит в тепло. Некоторая часть тепла выходит наружу через выхлопную трубу, но о основном оно остается внутри двигателя, нагревая его до высокой температуры.

Для предотвращения перегрева двигателя и отвода тепла в окружающую среду используется радиатор охлаждения (теплообменник), который является основным компонентом охлаждающей системы автомобиля. Исправный и в надлежащем состоянии (чистый) радиатор поддерживает оптимальную рабочую температуру в двигателе, позволяя ему работать на полную мощность.

Однако радиатор, как и все другие элементы автомобиля, может выходить из строя и прекращать выполнять свою функцию. Но при этом вовсе не обязательно сразу обращаться в автосервис для ремонта. Как показывает практика, в большинстве случаев неисправность теплообменника можно устранить самостоятельно. Для этого нужно всего лишь, выявить причину поломки и знать способы ее устранения.
