Замена радиатора двигателя

ПОРЯДОК ВЫПОЛНЕНИЯ

Сливаем из системы охлаждающую жидкость

Ослабив хомут, отсоединяем от радиатора шланг расширительного бачка,…

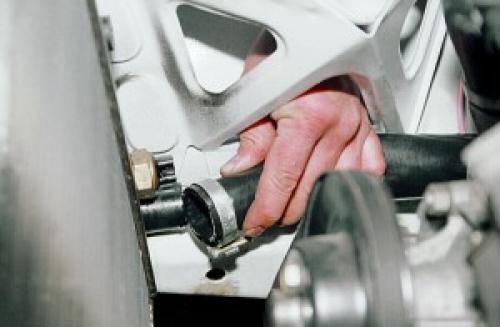

…а также подводящий (верхний)…

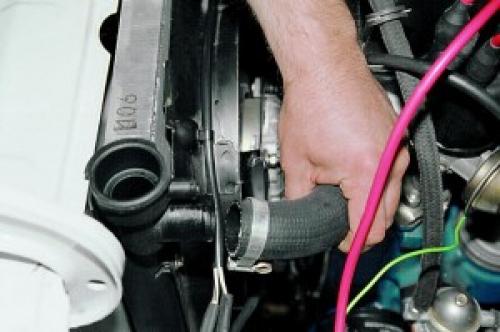

…и отводящий (нижний) шланги (электровентилятор снят для наглядности).Отсоединяем разъемы проводов электровентилятора и датчика его включения

Ключом «на 8» отворачиваем три болта крепления электровентилятора к радиатору…

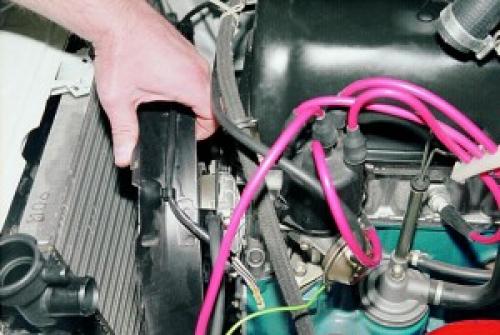

…и снимаем электровентилятор.

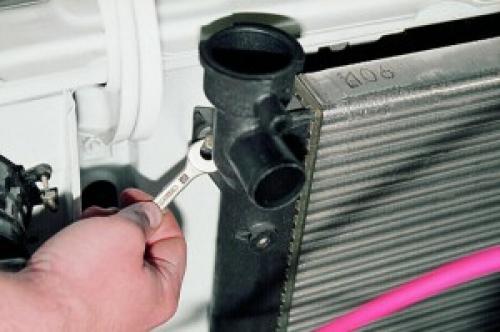

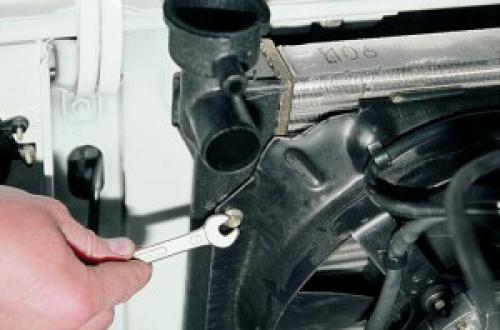

Ключом «на 10» отворачиваем два винта крепления радиатора…

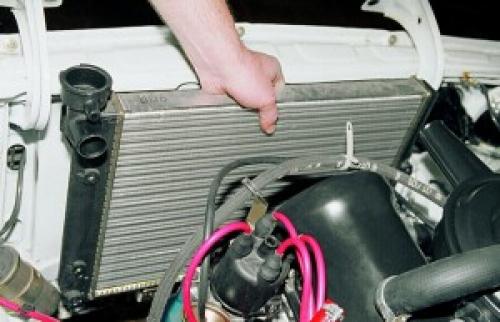

…и снимаем радиатор с автомобиля.При этом постарайтесь не задевать его средней частью за другие детали – можно повредить алюминиевое оребрение трубок радиатора.

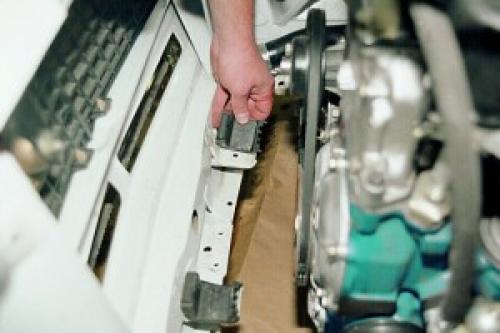

При необходимости снимаем и заменяем резиновые подушки радиатора.Устанавливаем радиатор в обратной последовательности, после чего заливаем охлаждающую жидкость

При установке шлангов, соединяющих элементы системы охлаждения, замените штатные хомуты на червячные. Они надежнее уплотняют соединения и удобнее при ремонте.

Перед установкой старого радиатора рекомендуется промыть его внутреннюю полость водой через патрубки, а также вымыть его снаружи.

Промыть систему охлаждения двигателя можно и без снятия радиатора. Существует множество препаратов, предназначенных специально для этого. Использовать их удобнее при замене охлаждающей жидкости. Перед применением препарата внимательно ознакомьтесь с прилагаемой к нему инструкцией. Как правило, очиститель добавляется в старую охлаждающую жидкость через горловину радиатора. Затем пускаем двигатель и после истечения времени, указанного в инструкции (от нескольких минут до нескольких часов), сливаем охлаждающую жидкость. Промываем систему охлаждения двигателя водой, удаляя остатки препарата и грязи, после чего заполняем систему свежей охлаждающей жидкостью.

Длительная эксплуатация автомобиля с очистителем в системе охлаждения (более срока, указанного в инструкции) недопустима.

Замена радиатора охлаждения ВАЗ 2104. Замена радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2106, ВАЗ-2107

Автомобилисты о радиаторе печки ( отопителя) , зачастую вспоминают только при наступлении осеннее — зимнего периода. Нет, бывают случаи, когда о нем вспоминают раньше. Например, неожиданное появление тосола или воды (в зависимости оттого, что залито в систему охлаждения) под ногами водителя или переднего пассажира. Причина этого явления течь в системе отопления автомобиля. Но, чаще всего, водитель узнает о неисправности радиатора печки , только при наступлении холодов. Когда хочется тепла и комфорта в салоне автомобиля. Тянешь ручку переключателя печки в сторону «тепла», включаешь вентилятор и тут, вдруг вместо теплого потока воздуха из воздуховодов получаешь поток прохладного воздуха или другой вариант – образование лужи тосола в салоне авто. И как следствие, испорченное настроение и прохладная, дискомфортная обстановка в салоне автомобиля.

Но, все можно исправить (для любого автомобиля) и довольно за короткий промежуток времени (это сказано о ВАЗ-2101 и ВАЗ-2102 ). В принципе замена радиатора печки и других устранений неисправностей системы отопления на других моделях « Жигулей » — ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 – несильно отличается, немного больше возни с панелью радиоприемника (баром), но в данной статье будет описан процесс ремонта системы отопления и замены радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102.

Причины неисправности системы отопления:

1. Причиной течи тосола в салоне автомобиля, может быть проржавевший радиатор печки или металлический патрубок, кран печки . Точную причину можно установить при визуальном осмотре. Если вся «беда» кроется, например, в кране печки или патрубке, то их можно заменить, не разбирая кожух радиатора и панели «Бара». Если же, виновником утечки охлаждающей жидкости является сам радиатор, то здесь два варианта решения проблемы. Первый, если у Вас установлен медный радиатор (старого образца), его можно отремонтировать – почистить, запаять, залудить и т.д. Главное найти мастера — радиаторщика. Второй вариант, у Вас установлен алюминиевые радиатор печки . Здесь все проще, его лучше заменить новым, ремонту он не подлежит.
2. При включении отопителя из воздуховодов продолжает дуть холодный воздух. Причина – нарушение циркуляции охлаждающей жидкости в системе автомобиля, по вине неработающего крана отопителя (он постоянно закрыт) или «забит» сам радиатор. Если заклинило кран – его следует заменить, а вот выбрать правильное решение в отношении радиатора нам поможет пункт «1» этой статьи (смотрим выше).

Замена радиатора ВАЗ 2105. Снятие и замена радиатора печки на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Здравствуйте, из этой статьи Вы сможете узнать, как заменить радиатор печки на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107. На самом деле течь радиатора печки довольно таки распространенная проблема старых российских автомобилей, особенно, если это случается в холодное время года, то проблема становится еще больше, в салоне холодно, стекла потеют. Первыми признаками выхода из строя радиатора печки это запах тосола в салоне и сырой ковер в ногах пассажира, так как именно там и расположен радиатор печки. Возможна еще и другая ситуация, радиатор печки может не течь, но тепла давать немного, это происходит из-за того, что со временем он сильно забивается различной грязью, ржавчиной и его теплоотдача уменьшается. Рассматривать замену радиатора печки будем на примере ВАЗ 2107, на остальных заднеприводных автомобилях ВАЗ данная процедура производится аналогичным образом. Вместе с радиатором отопителя можно заодно поменять кран отопителя, потому что все равно придется его снимать. Для замены радиатора печки Вам потребуются: ключ на 7 и на 10, плоская отвертка, тосол, новый радиатор печки.

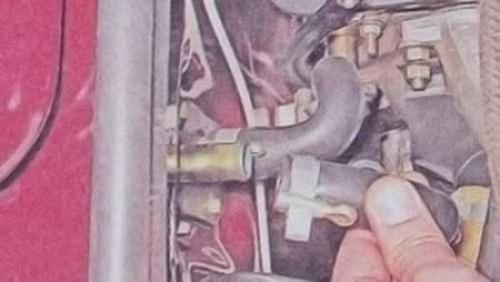

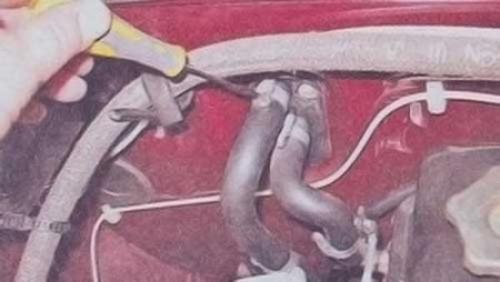

Первым делом положите какие-нибудь тряпки под радиатор печки со стороны салона, чтобы тосол не капал на ковролин. Далее берем отвертку и ослабляем затяжку хомутов шлангов радиатора печки под капотом

После этого скидываем шланги с патрубков радиатора, под шланги можно подставить бутылку, чтобы собрать в нее, стекающий тосол

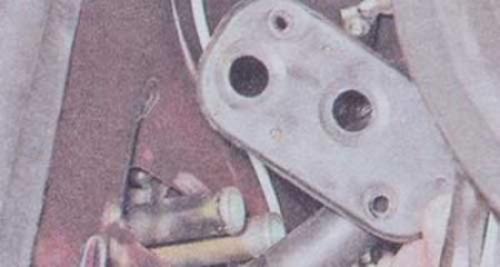

Далее берем ключ или головку на 7 и откручиваем 2 болта, которые крепят уплотнитель к щитку и снимаем его

Потом отсоединяем тягу привода от крана отопителя и снимаем кожух вентилятора печки.

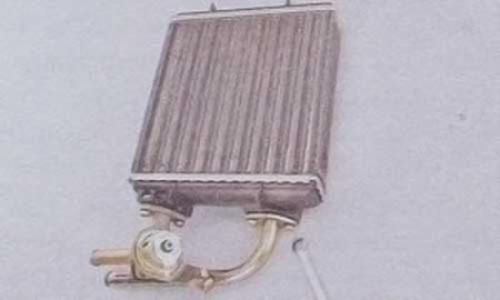

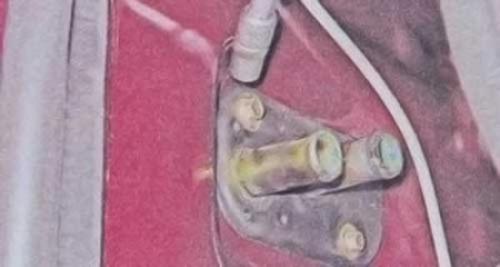

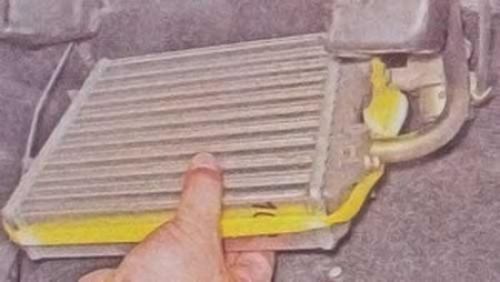

Следующим действием выводим патрубки радиатора отопителя из отверстий в моторном щитке и снимаем его

Теперь ключом на 10 отворачиваем болты крепления отводящего патрубка и снимаем его с радиатора

Установка радиатора печки на ВАЗ 2107 производится в обратном порядке. После установки нового радиатора долейте тосол до уровня max в расширительном бачке. Теперь надо выгнать воздух из охлаждающей системы, для этого прогрейте мотор до рабочей температуры и погазуйте, если это не поможет, то нужно будет встать на какую-нибудь горку, чем круче, тем лучше, передом вверх и также погазовать.

Замена медного радиатора на алюминиевый ВАЗ 2106. Замена радиатора охлаждения своими руками

Основной причиной замены радиатора на автомобилях ВАЗ 2106 и других моделях, является его протечка, вследствие чего охлаждающая жидкость начинает сочиться в местах разгерметизации и ее постоянно нужно доливать. Хотя некоторые владельцы предпочитают ремонтировать радиатор, запаивая слабые места, самым надежным способом буде его полная замены. Для выполнения этого ремонта пригодится такой инструмент, как:

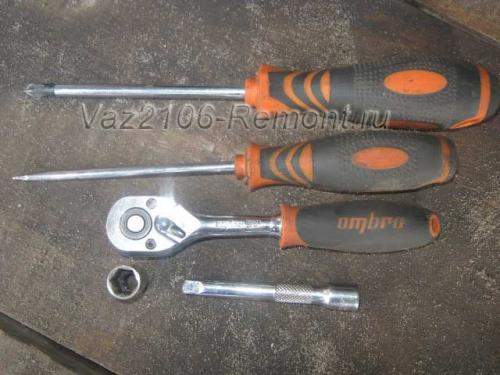

1. Крестовая и плоская отвертки
2. Головка на 10
3. Вороток или трещоточная рукоятка
4. Удлинитель

Порядок снятия и установки радиатора на ВАЗ 2106

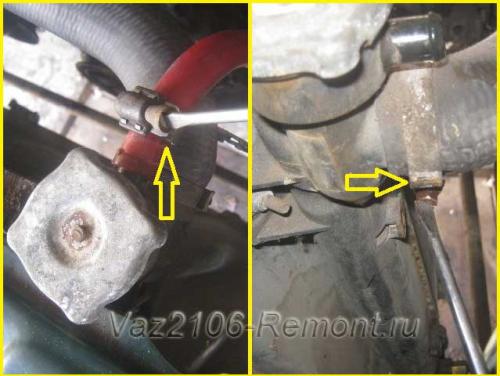

Во-первых, прежде чем приступать к работе, необходимо полностью слить охлаждающую жидкость , а также снять вентилятор охлаждения . После этого можно приступать к отсоединению шлангов системы охлаждения. Сначала ослабляем крепления хомутов на верхних патрубках, как показано на фото ниже:

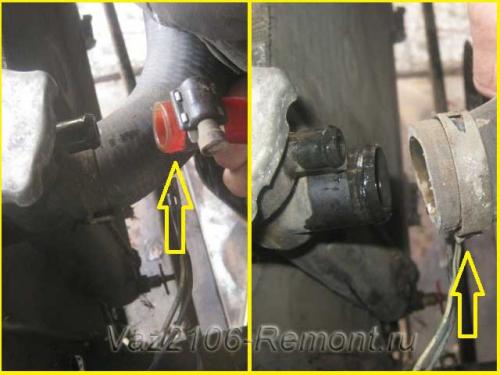

Теперь снимаем шланги, потянув за них с нужным усилием:

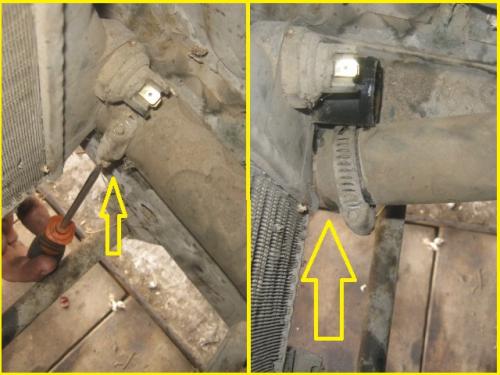

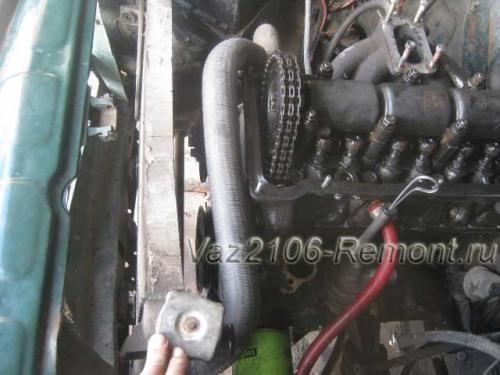

Теперь остается отсоединить еще один толстый патрубок, который подходит к правому нижнему углу радиатора на ВАЗ 2106, предварительно ослабив хомут:

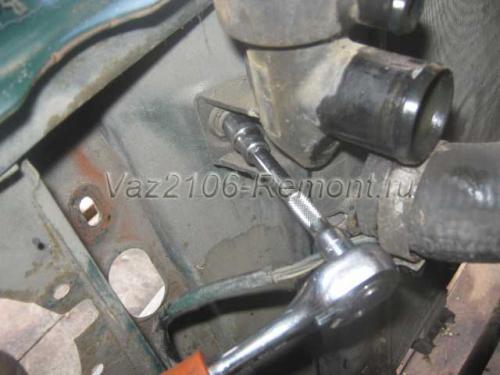

Теперь откручиваем крепление радиатора с одной стороны, практически в самом верху около отводов для патрубков:

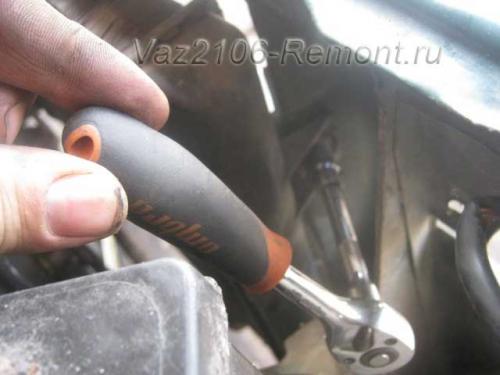

А второе крепление с правой стороны:

После этого немного отводим радиатор назад, в сторону двигателя:

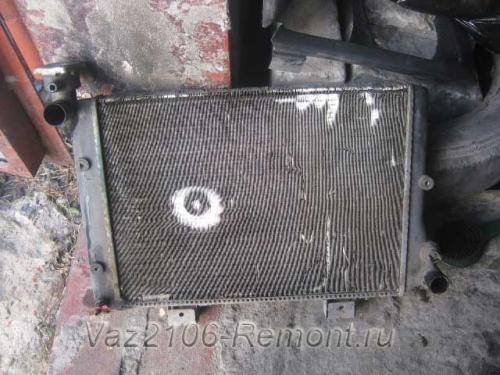

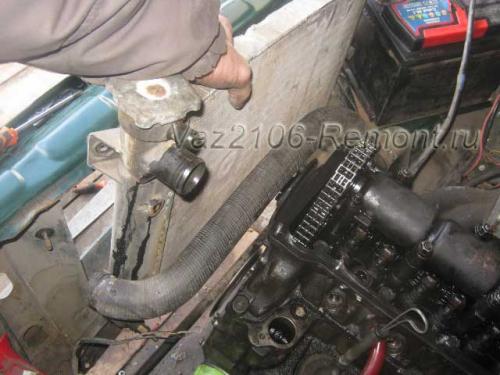

И вынимаем его вверх, так как больше он ни к чему не крепится:

Вот и весь процесс снятия. При необходимости замены, установку производим в обратном порядке.

Цена нового радиатора на ВАЗ 2106 и остальные модели «классики» составляет от 1300 рублей из алюминия и от 2800 рублей за медный.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/zamena-radiatora-ohlazhdeniya-dvigatelya-vaz-2106-zamena-radiatora-sistemy-ohlazhdeniya-vaz

Как снять радиатор охлаждения Ваз-2107 инжектор. ДЕМОНТАЖ

Особенности эксплуатации и ремонта бензонасоса ваз 2107 инжектор

Снять радиатор на «Классике» (ваз 2101, 2102, 2103, 2104, 2105, 2106, 2107) можно примерно по одной и той же схеме. Главное, освободить его от всех шлангов и креплений. Предварительно также придется демонтировать и вентилятор охлаждения радиатора. Но обо всем по порядку.

Снимаем шланг, который ведет от расширительного бака Снимаем верхний подводящий шланг. Он находится под патрубком расширительного бачка Снимаем нижний отводящий патрубок (на изображении для наглядности предварительно сняли вентилятор охлаждения) Приступаем к демонтажу электровентилятора

Сначала нужно отсоединить разъемы его проводов, а также датчик включения вентилятора. С помощью ключа на 8 откручиваем болты крепления (всего их три штуки). Очень осторожно вынимаем вентилятор так, чтобы не ударить им по радиатору и не повредить его тонким стенкам. Наступило время для демонтажа самого радиатора. Это делается проще простого

Устройство крепится всего двумя болтами, а внизу устанавливается на резиновые пазы. Поэтому с помощью ключа на 10 откручиваем болты крепления. Для доступа к болту справа, скорее всего придется снять аккумулятор или можно просто использовать трещеточную рукоядку и специальную насадку. И вынимаем устройство очень осторожно, чтобы случайно ему не навредить. Не забудьте убедиться в хорошем состоянии резиновых подушек и при необходимости их заменить.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/kak-zamenit-radiator-na-vaz-2107-kak-slit-antifriz-tosol

Какой радиатор подходит на Ваз-2107 инжектор. Назначение и принцип работы радиатора отопителя ВАЗ-2107

Источником тепла в системе отопления автомобиля ВАЗ-2107 служит жидкость, которой заполнена система охлаждения. Конструкция системы охлаждения выполнена таким образом, что радиатор печки является частью её общего контура. Принцип работы радиатора состоит в том, что воздушные потоки, проникая в автомобиль через воздухозаборник на капоте, поступают в отопительный отсек, где нагреваются радиатором печки и движутся далее по воздухопроводам в салон.

Радиатор отопителя ВАЗ-2107 является ключевым элементом системы отопления автомобиля

Степень подогрева воздуха, направляемого в салон автомобиля, зависит от температуры охлаждающей жидкости и положения заслонки крана печки. Регулировать положение крана можно с помощью верхнего ползунка механизма управления системой отопления: крайнее левое положение ползунка означает, что кран закрыт и печка не работает, крайнее правое — кран открыт полностью.

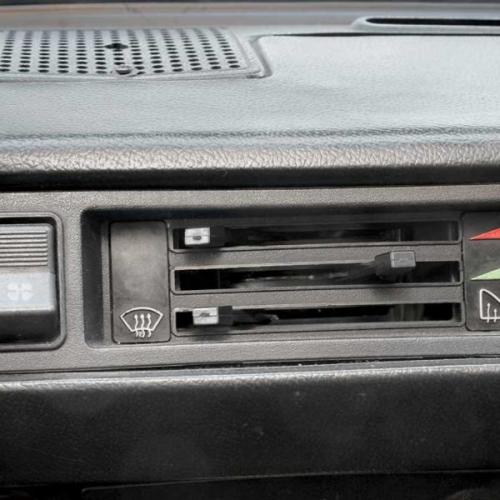

Регулировать положение крана можно с помощью верхнего ползунка механизма управления системой отопления

Первоначально радиаторы отопителя ВАЗ-2107 (и других «классических» моделей) изготавливались исключительно из меди. В настоящее время многие автовладельцы в целях экономии средств устанавливают алюминиевые радиаторы печки, которые, хотя и стоят дешевле медных, имеют худшие показатели теплоотдачи. Алюминиевый радиатор не всегда справляется с большим потоком морозного воздуха, попадающего в воздухозаборник при движении по трассе, и салон в этом случае прогревается недостаточно.

Радиатор отопителя может быть двух или трёхрядным . Теплообменник имеет горизонтальное положение и размещается в специальном пластмассовом корпусе. Крепится к корпусу радиатор двумя саморезами, кран вмонтирован в подводящий патрубок. Конструкционно радиатор состоит из:

• системы трубок, расположенных в сотах-рёбрах, улучшающих теплоотдачу;
• бачков входа и возврата;
• подводящего и отводящего патрубков.

Сечение трубок может быть круглым или квадратным . Круглые трубки легче изготовить, но теплоотдача таких изделий ниже, чем у квадратных, поэтому внутри круглых трубок размещают так называемые турбулизаторы — спиралевидные пластиковые полоски, способствующие увеличению показателей теплоотдачи за счёт завихрения и перемешивания хладагента. В плоских трубках турбулентность создаётся за счёт их формы, поэтому дополнительные элементы здесь не требуются.

Размеры трёхрядного медного радиатора ШААЗ составляют:

• длина — 254 мм;
• ширина — 67 мм;
• высота — 184 мм.

Вес изделия — 2,2 кг.

Двухрядный алюминиевый радиатор может иметь другие габариты.

Замена радиатора печки Ваз-2107. Инструкция по замене радиатора отопителя на ВАЗ-2107

Чтобы поменять радиатор печки в отечественной «семёрке», необходимо знать принцип её устройства и функционирования. В машине ВАЗ-2107 радиатор печки интегрирован в комплекс системы охлаждения, ввиду чего ещё до начала манипуляций следует приобрести хотя бы литр антифриза, который нужно будет использовать после ощутимых потерь имеющейся в резервуаре охлаждающей жидкости.

Радиатор отопителя ВАЗ-2107 интегрирован в систему охлаждения

По совету завода-производителя сливать жидкость с блока цилиндров необходимо всегда, когда автомобилист планирует совершенствовать отопление. Правда, на деле многие, даже опытные мастера пренебрегают этим советом, а для работы готовят лишь набор отвёрток и ключей. Не будет лишней ёмкость, в которую будет производиться сбор антифриза, вытекающего из радиатора. Замена радиатора печки ВАЗ-2107 заключается:

• в откручивании панели магнитолы, которая крепится посредством всего двух саморезов;
• снятии ящика для перчаток;
• откручивании вентилятора, доступ к которому открывается сразу же после выполнения двух вышеуказанных манипуляций;
• демонтаже шлангов с трубок крана печки, которые расположены в отделе с силовым агрегатом. Стоит отметить, что подобная процедура должна быть проведена с обратки отопителя. Чтобы всё сделать правильно и аккуратно, нужно демонтировать хомуты. При снятии шлангов не следует совершать резких движений, так как это может закончиться повреждением рук о коллектор;
• снятии нескольких саморезов с помощью головки на 7 и демонтаже уплотнительной диафрагмы;
• откручивании кожуха тросика, с помощью которого происходит управление системы отопления. Ремонт печки на ВАЗ предусматривает также необходимость его снятия с рычажка;

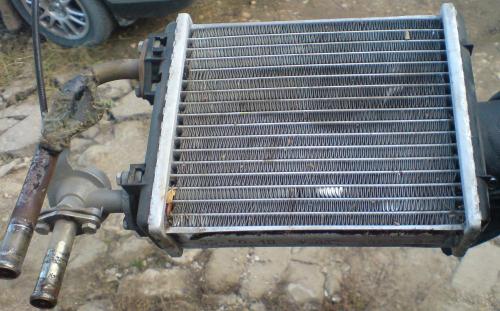

• демонтаже прежнего штатного радиатора. Автомобилисту придётся своими руками с предельной осторожностью вытянуть трубки из перегородки, которая находится между салоном и отделом с движком.
