Металлопластиковые трубы изготавливаются из полиэтилена . Конструкция состоит из трех соединенных клеевым составом слоев — наружные полиэтиленовые и промежуточный — слой алюминиевой фольги. Фольга выступает в качестве армирования трубы, она увеличивает ее механическую прочность и обеспечивает изоляционный эффект — внешняя часть не нагревается от температуры теплоносителя, что устраняет возможные проблемы с конденсатом.
Полимерные трубы для отопления металлопластикового типа выпускаются в диапазоне диаметров от 16 до 64 мм. Наиболее востребованный диаметр в бытовой сфере — 16 и 20 мм , поэтому технические характеристики мы будем рассматривать на его примере:
- толщина стенки — 2.5 мм;
- вес погонного метра — 170 гр;
- коэфф. теплопроводности — 0.44 Вт/ мК;
- устойчивость к разрыву — 2900 Н;
- температурный максимум +95 градусов;
- максимальное давление (кратковременное) при +950— 15 мПа;
- рабочее давление при +950— 10 мПа.
Монтаж металлопластиковых труб своими руками выполняется посредством компрессионных либо пресс-фитингов. Соединение пайкой не применяется.
Конструкция металлопластиковой трубы
Преимуществом металлопластиковых изделий является их сравнительно низкая цена, по сравнению с другими видами полимерных аналогов, минимальный вес, устойчивость к коррозии и антистатичность. Однако говоря о том, какие трубы лучше, металлопластик нельзя ставить на первое место, поскольку явным минусом являются проблемы с температурным расширением.
Армированные трубы имеют отличающийся коэффициент расширения фольги и полиэтилена — при нагреве разные слои трубы неодинаково увеличиваются в размерах, что может стать причиной протечек трубопровода в местах фитингов. Проблема устраняется затяжкой фитингов по мере необходимости, однако со временем перетянутый фитинг может повредить изделие.
Трубы полипропиленовые для отопления характеристики. Технические характеристики труб из полипропилена
Полипропилен наименее плотен по сравнению со схожими по характеристикам материалами. При плотности 0,91 кг/см3 он обладает достаточной прочностью и твердостью, стоек к стиранию, что делает его нечувствительным к воздействию абразивных частиц (что неминуемо в водопроводной системе).
Полипропилен обладает низкой теплопроводностью, благодаря чему на поверхности не образуется конденсат – температура полипропиленового изделия близка к температуре теплоносителя.
Как уже было сказано выше, полипропилен сам по себе довольно прочный материал, но это зависит от силы и скорости приложенного усилия. Иными словами, в случае резкого нажатия и сгибания труба из полипропилена может треснуть, но если делать это медленно, труба будет лишь сгибаться. Это важно, ведь в условиях эксплуатации водопроводных труб не предусмотрено резкое механическое воздействие.
Полипропилен гораздо более устойчив к воздействию неблагоприятных сред, чем металл. Разрушение полипропилена возможно лишь при длительном контакте с сильнодействующей кислотой и слишком сильном нагреве. Таким образом, полипропилену не страшны присутствующие в водопроводной воде примеси и находящиеся в ней соли.
Полипропиленовые трубы можно использовать при температуре окружающего воздуха вплоть до -15C. Впрочем, этот показатель не столь важен, ведь в отапливаемых помещениях температура воздуха не достигает 0°C, как и температура теплоносителя.
Также стоит учесть и такие температурные характеристики полипропилена:
Такая разница в температуре плавления обусловлена прежде всего чистотой полипропилена и степенью кристаллизации молекул материала. «Чистый» изотактический полипропилен плавится при t = 171°C, а кристаллизованный на 30% при t = 130°C. Полипропилен, используемый в промышленности в коммерческих целях, плавится при t = 160-166°C.
Относительно температур, стоит отметить, что трубопровод нагревается до 140°C в случае подачи теплоносителя с t=95°C, а это бывает только в очень сильные морозы, которые есть далеко не во всех широтах. Это позволяет сделать вывод, что использование полипропиленовых изделий, в том числе и труб, нежелательно в районах, где температура в зимнее время года достигает -30°C и ниже. В других же случаях вышеприведенные температурные характеристики не столь критичны, как может показаться на первый взгляд в сравнении со стальными изделиями.
У полипропилена есть еще одна особенность, которая накладывает определенные ограничения при проектировании водопроводных и отопительных систем. Высокий коэффициент теплового расширения приводит к тому, что метровый отрезок полипропиленовой трубы удлиняется более чем на 10 мм при нагреве материала в диапазоне 20-90°C. Это и есть главный минус полипропилена как материала для изготовления труб для водопровода и отопления, однако есть способы, которые успешно ликвидируют данный недостаток.
Полипропиленовые трубы для отопления, какие лучше. Какие полипропиленовые трубы лучше выбрать для отопления частного дома
Полипропиленовые трубы для отопления частного дома – популярный и широко распространенный материал. Практически любой средний монтажник предложит Вам сделать отопление на полипропилене. Но не спешите доверять, пока не прочтете данную статью. Наш эксперт систем отопления с опытом более 20 лет подробно разберет все нюансы использования полипропиленовых труб в системах отопления частного дома.
Полипропиленовые трубы для отопления: разновидности
Для начала разберемся, что из себя представляют трубы из полипропилена и их технические характеристики.
Самое важная отличительная особенность данных труб для отопления, которая зависит от цели назначения и области эксплуатации: выпуск полипропилена с армированием и без него .
Полипропиленовые трубы с армированием используются для создания открытых отопительных систем. Не требуют армирования трубы, используемые для холодного водоснабжения.
На современном рынке присутствуют два вида полипропиленовых труб с армированием:
- армированные алюминием – используется алюминиевая фольга, которая прокладывается внутри полипропилена слоями (сендвич - технология), либо покрывает трубу с одной из сторон.
Важно!
При использовании полипропиленовых труб, армированных алюминием, необходима внимательная зачистка фольгированной прослойки на участках спайки. Если этого не сделать, места соединения начнут расслаиваться при дальнейшем использовании, что приведет к разрушению стыков.
- армированные стеклофиброволокном – стекловолокно и полипропилен прочно соединяются в единый монолитный материал. Это добавляет трубам прочности и исключает расслаивание. Такой полипропилен не требует зачистки.
Трубы в свою очередь различаются диаметром, сортом пластика, который является исходным материалом для изготовления труб, техническими возможностями использования под различным давлением.

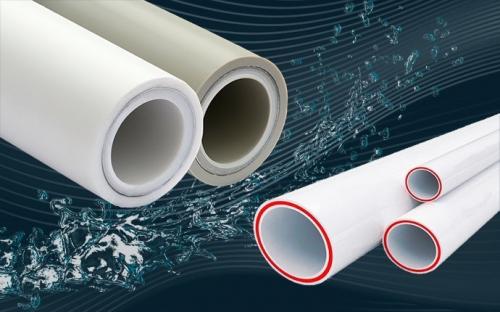

Полипропиленовая труба, армированная алюминием (слева) и стекловолокном (справа).
Диаметры полипропиленовых труб для отопления:
- 20 мм – 25 мм - используются в системах холодного и горячего водоснабжения с рабочим давлением, до 10 бар и расчетной температурой до 60°C;
- 25 мм – 32 мм – походят для монтажа открытых систем отопления в многоквартирных домах;
- свыше 200 мм – используются в системах отопления производственных помещений, социальных учреждений.
Разновидности труб с детальным описанием технических характеристик смотрите в категории Полипропиленовые трубы на нашем сайте.
Также существует маркировка полипропиленовых труб , которая определяет:
- PN10 – максимальное рабочее давление 10 бар; t теплоносителя 20 ºС для систем горячего водоснабжения;
- PN16 - максимальное рабочее давление 16 бар; t теплоносителя 60 ºС; резкие перепады температур снижают срок годности данного вида труб. Для отопительных систем лучше выбрать более толстые трубы;
- PN20 - максимальное рабочее давление 20 бар; t теплоносителя 80 ºС. Оптимальное решение для внутренних трубопроводов систем ХВС и ГВС, воздуховодов;
- PN25 - максимальное рабочее давление 25 бар; t теплоносителя 80 ºС. Оптимальное решение для внутренних трубопроводов систем ХВС и ГВС, воздуховодов.
Очень важно выбирать полипропиленовые трубы для отопления только у надежных и проверенных производителей, так как от качества материалов, способа армирования зависит итоговый результат и продолжительность эксплуатации систем отопления.
Лучших производителей полипропиленовых труб для отопления, а также цена за «м2» мы рассмотрим в конце данной статьи.
