Температура эксплуатации ПВХ трубы. Характеристики труб из поливинилхлорида (ПВХ)

04.06.2023 в 10:02

Температура эксплуатации ПВХ трубы. Характеристики труб из поливинилхлорида (ПВХ)

Важное качество изделий из поливинилхлорида — устойчивость к воздействию химических веществ:

  • кислот и щелочей;
  • влаги;
  • керосина, дизтоплива и бензина;
  • растворов солей;
  • спиртов и жиров.

Температура эксплуатации ПВХ трубы. Характеристики труб из поливинилхлорида (ПВХ)

Пластиковые трубы, изготовленные из поливинилхлорида, отличаются от полипропилена и других полимеров. В сравнении с ними они имеют такие преимущества:

  • простой и дешевый ремонт трубопроводов;
  • низкий коэффициент теплового расширения, снижающий риск температурной деформации;
  • негорючесть материала в воздухе;
  • экологическая безопасность, подтвержденная соответствующими сертификатами;
  • чистый производственный процесс, позволяющий применять трубы в системах подачи питьевой воды.

Максимальная температура труб ПВХ (нагревостойкость) составляет 65°C. Стеклование происходит при нагреве до 75-80°C (105°C у теплостойкой разновидности пластика). При этом температура плавления пластика колеблется в пределах 150-220°C.

Особенность материала — невысокая морозостойкость. Трубы не рекомендуется использовать в условиях, где температура может опуститься ниже -15°C.

Низкая рабочая температура не позволяет использовать ПВХ-трубопроводы в системах отопления. Это связано с тем, что при температуре плавления 150°C пластик размягчается и начинает деформироваться уже при нагреве до 65-70°C. Поэтому нельзя допускать, чтобы труба располагалась близко к нагревательным приборам или контактировала с горячей поверхностью.

Рабочая температура канализационных труб из ПВХ, позволяет использовать их на объектах гражданского строительства, в офисах и производственных зданиях. Благодаря простоте монтажа и ремонта, ПВХ-изделия с успехом используются вместо стальных и полипропиленовых при устройстве систем водоснабжения и канализации.

Какую температуру выдерживают пластиковые трубы. Армированные

Армирование — наличие дополнительного алюминиевого или стекловолоконного слоя. Этот материал делает изделие прочней, увеличивает срок эксплуатации, даже при наличии горячего теплоносителя, профиль прослужит до 50 лет.

Кроме того, армирование позволяет использовать данный трубопровод с водой нагретой до + 120 градусов, без риска, что произойдёт линейное расширение , с дальнейшим разрывом магистрали.

Предназначение моделей с армированием — горячее водоснабжение, имеющее высокое давление. Данный вид:

  • более устойчив к воздействию химикатов;
  • коэффициент расширения у него в 5 раз ниже обычного профиля;
  • способность выдерживать высокую температуру и максимальные нагрузки.

По материалу армирования профили бывают:

  1. С алюминиевым слоем — у этих моделей уровень рабочего давления высокий, поэтому они подходят для централизованного отопления и горячей воды. Алюминиевый слой уменьшает степень температурных деформаций и кислородную диффузию.

Монтаж профиля армированного алюминием сложный, так как не допустим контакт алюминиевой прослойки с водой. Поэтому, места стыковки необходимо очистить от армирующего покрытия на несколько сантиметров.

  1. Армированные стекловолокном — имеют низкий уровень расширения. Стекловолоконная фибра снижает деформацию при нагреве. В сравнении с алюминиевыми моделями, у таких изделий более низкий показатель давления при нагреве, поэтому они менее востребованы.

Процесс монтажа этого вида проще, ведь не требуется зачистка. Фибровые волокна соединяются друг с другом расплавленным полиэтиленом, при этом отсутствует расслоение материала.

  1. Трубы, армированные базальтовым волокном. Данный вид имеет массу плюсов, по сравнению не только с любыми армированными моделями, но и с профилями из пластика и металла. Он проще в монтаже, в сравнении с алюминиевым покрытием, так как не нужно производить зачистку. Базальтовые изделия легко соединяются с любыми видами полипропиленовых фитингов.

Маркируются армированные трубы PN 20 и PN 25. Они способны выдерживать температуру + 95, а давление до 2,5 МПа.

Но не все армированные изделия способны противостоять более высокому градусу нагрева. К примеру, алюминиевые не выдерживают температуру, какую может выдержать полипропиленовая труба армированная стекловолокном — + 120 (хотя тоже не продолжительное время).

Полипропилен температура эксплуатации. Полиэтилен – полимер с широким температурным диапазоном эксплуатации

Полиэтилен, зависимо от его плотности, плавится при температурах в диапазоне 105-135 градусов, а этот материал высокого давления подвержен плавлению и вовсе лишь при 137 градусах. Этот его параметр, а также устойчивость при низких температурах, позволяют эффективно и безопасно использовать полиэтилен/изделия из него в диапазоне -60 – +100 градусов.

Более высокими техническими параметрами (температура плавления – 200 градусов, большие плотность и прочность, устойчивость к агрессивному воздействию химических веществ, наличие «памяти формы») от обычного отличается, так называемый, «сшитый» полиэтилен. Он производится полимеризацией этилена под высоким давлением.

Зависимо от условий эксплуатации полиэтилен различной плотности, его «сшитая» модификация могут быть использованы для изготовления:

  • канализационных, дренажных и труб водо-, газоснабжения;
  • различных пленок;
  • пластиковой тары;
  • корпусов для вездеходов, лодок, различных деталей, предметов быта и пр.;
  • электроизоляционных материалов;
  • бронежилетов;
  • теплоизоляционных материалов и т.д.

Полипропилен активно доминирует в различных отраслях

Благодаря своим параметрам (температура плавления 164-175 градусов, 140 градусов – размягчения, менее плотный, но более твердый, чем полиэтилен), полипропилен, получаемый из пропилена путем его полимеризации, уверенно конкурирует с другими пластмассами, последовательно вытесняя их из различных отраслей промышленности. Этому способствуют также его большая стойкость к истиранию, неподверженность коррозионному растрескиванию, устойчивость к температурным перепадам, отличные теплоизоляционные характеристики.

Минимальная температура эксплуатации полипропиленовых труб. Стандартные температурные параметры

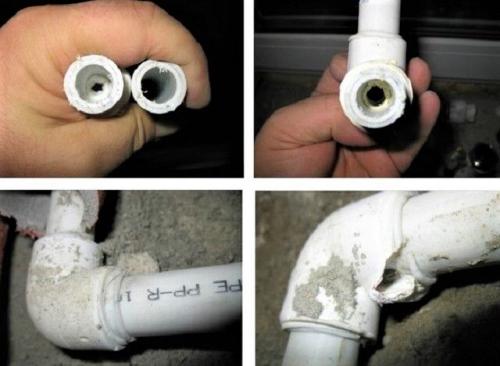

И перегрев, и недостаточное нагревание плохо сказываются на результате сварки. В первом случае произойдет деформация элементов, наплыв валика, уменьшение внутреннего диаметра. В дальнейшем в зонах неровных стыков возможно образование накипи и пробок.

Во втором случае соединение будет слабым, а из-за недостаточной герметичности останется риск возникновения течи.

Минимальная температура эксплуатации полипропиленовых труб. Стандартные температурные параметрыПримеры некачественного соединения труб: внутренние и внешние наплывы полипропилена, деформация стенок, разрыв. Такой водопровод в эксплуатацию запускать нельзя

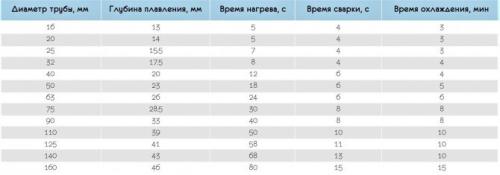

Именно из-за риска прорыва трубопровода необходимо соблюдать технику сварки и обязательно учитывать такие параметры, как:

  • диаметр свариваемых изделий;
  • время нагрева и остывания;
  • температуру оборудования;
  • температуру окружающей среды.

Считается, что процесс сварки ПП труб нецелесообразно проводить при температуре ниже -10 °С, верхний предел +90 °С. Наиболее благоприятной является температура внешней среды от 0 °С до +25 °С. Для удобства запоминания необходимые значения температуры и времени свели в одну таблицу.

Минимальная температура эксплуатации полипропиленовых труб. Стандартные температурные параметрыТаблица технологических значений, оптимальных при температуре окружающей среды +20 °С. Для домашнего монтажа достаточно запомнить параметры для труб диаметром 16-63 мм

Если температура воздуха в помещении или на улице ниже +5 °С, время нагрева увеличивают примерно на 50%, то есть в два раза. Значение температуры нагрева везде одинаковое – +260 °С. Допустимым является диапазон +255-280 °С.

Интересно то, что выбор параметра не зависит от диаметра трубы – и для 16-миллиметровых, и для 50-миллиметровых используются одни и те же значения. Меняются только временные отрезки. По этой причине температуру сварки полипропиленовых фитингов и труб в технологических таблицах обычно не указывают.

Какую температуру выдерживает оранжевая канализационная труба. Классификация по материалу

При решении какой вид трубы выбрать для канализации учитывают, что существует несколько видов производства трубопровода с использованием различных материалов. Наиболее распространенными являются следующие:

  1. Поливинилхлорид (ПВХ). Хороший выбор если изготавливается бытовая канализация. Сборка осуществляется посредством соединительных и поворотных муфт, механическим способом. Канализационные трубы пвх имеют красивый внешний вид, поэтому используются и для наружной разводки.
  2. Полиэтилен (ПЭТ). Пластмассовые трубы устанавливают для канализации с высокой нагрузкой, в системах, где планируется большой объем стоков. ПЭТ канализация в основном монтируется для промышленного применения. Монтаж выполняется посредством специальных переходных муфт, сварным методом. Использование пластиковых труб для канализации частного дома ограничено.

Пластмассовые канализационные трубы ПЭТ выпускаются в двух модификациях, с маркировкой С и Т. Индекс С указывает, что максимальное рабочее давление в системе достигает 6 атм. ПЭТ трубопровод при необходимости можно использовать для канализации в частном доме.

Маркировка Т указывает на возможность выдерживать до 10 атм. Размеры пластиковых канализационных труб, отличаются от ПВХ аналогов. Максимальный диаметр 160 мм.

При решении, какие трубы лучше учитывают несколько нюансов. Решающую роль при подборе играет характеристика материала, из которого изготовлен трубопровод. Для бытового применения оптимальным выбором является ПВХ. Выбирать материал для промышленного применения лучше после изготовления проектной документации и выполнения расчетов нагрузки на трубопровод.

ПВХ температура размягчения. Поливинилхлорид (ПВХ)

Сокращения и другие названия: ПВХ, РVC, полихлорвинил, хосталит, луковил, норвик, ПВХ, Polyvinyl Chloride, PVC-HD (Поливинилхлорид с высокой плотностью), PVC-LD (Поливинилхлорид с низкой плотностью)

Мономер: винилхлорид (VCM)

Что такое ПВХ?

Поливинилхлорид  - это бесцветная, прозрачная пластмасса, термопластичныйвинилхлорида; элементарные звенья в его макромолекуле соединены по типу «голова к хвосту». Имеет молекулярную формулу (С2Н3Cl)n.

Структурная формула ПВХ представлена следующим образом:

Международный знак вторичной переработки:

Такое обозначение ПВХ указывает на то, что его запрещено использовать для пищевого применения: может содержать, винилхлорид, фталаты, ртуть или кадмий.

Данныйпредставляет собой белый порошок с молекулярной массой 30000-150000 (в зависимости от промышленных марок продукта). В CAS представлены следующие физические свойства поливинилхлорида:

Отмечается, что ПВХ трудногорюч, а при температурах выше 110-120°C склонен к разложению с выделением хлористого водорода HCl.

Следует добавить, что хосталит растворяется в циклогексане, тетрагидрофуране (ТГФ), диметилформамиде (ДМФА), дихлорэтане и ограниченно – в бензоле и ацетоне (набухает).

Поливинилхлорид не подвергается растворению в воде, спиртах, углеводородах (в том числе в бензине и керосине). Также он устойчив к действию кислот, щелочей, растворов солей, жиров и спиртов.

Что касается получения ПВХ, выделяют радикальную полимеризацию винилхлорида в массе, суспензии, эмульсии и растворе. Наибольшее распространение в промышленности на данный момент времени имеет суспензионный метод.

Для начала рассмотрим процесс производства поливинилхлорида с помощью полимеризации в массе.

В данном способе получения ПВХ в промышленности отмечается сложность отвода теплоты реакции. Условия теплоотвода ухудшаются вследствие того, что при увеличении степени превращения мономера постепенно исчезает жидкая фаза и образуются крупные агрегаты. Это приводит к местным перегревам и получению неоднородного мономера. При таком условии полимеризацию винилхлорида можно осуществлять до степени конверсии мономера не выше 20 – 25%.

1 – автоклав предварительной полимеризации

2 – емкость винилхлорида

3 – автоклав – полимеризатор

4 – фильтр

5 – конденсатор регенерированного винилхлорида

6 – бункер-циклон

7, 11 – грохот

8,12, 14, 18 – приемники поливинилхлорида

9 –емкость

10 – дробилка

13 – автоматические весы

15 – мельница

16 – воздушный фильтр

17 – барабанный питатель

В– автоклав 1 подают инициатор (0,05 – 0,1% от массы мономера) и из емкости 2 через счетчик или весовой мерник загружают жидкий винилхлорид.

В рубашкуподают горячую воду для разогрева реакционной массы в течение 1 – 1,5 ч, затем при интенсивном перемешивании и отводе теплоты реакции проводят полимеризацию винилхлорида до 10%-ой степени конверсии при давлении 0,9-1,1Мпа. Образующуюся суспензиюв мономере сливают в– автоклав 3, в котором ее смешивают с новой порцией мономера, инициатором, акцептором, акцептором хлористого водорода и другими добавками.

В– автоклаве, снабженном перемешивающим устройством с переменной частотой вращения, полимеризация продолжается до 60 – 85%-ой конверсии. Температура и давление поддерживаются регулированием температуры циркулирующей в рубашке воды. Продолжительность полимеризации 8 – 11ч. Незаполимеризовавшийся винилхлорид сдувается через фильтр 4 в конденсатор 5. Сконденсировавшийся винилхлорид стекает в емкость 2. Из автоклавов 1 и 3 перед их загрузкой тщательно удаляют воздух вакуумированием или продувкой азотом. Полученный ПВХ при помощи воздуха выгружается изв виде пылевоздушной смеси в бункер – циклон 6, в котором он отделяется от воздуха и направляется на рассев. Порошкообразный поливинилхлорид проходит через7 и бункер – приемник 8, просеивается на сите 11, собирается в бункер – приемник 12 и поступает на упаковку.

Крупная фракция продукта из грохота 7 поступает в10, в бункер – приемник 14, порошок с нестандартным размером частиц подается в мельницу 15. Просеянный продукт собирается в бункере – приемнике 18, откуда поступает непосредственно на упаковку.

При суспензионной полимеризации получают около 70% количества поливинилхлорида. Различают периодический процесс и полунепрерывный, их отличие состоит в аппаратурном оформлении.

Канализационные трубы температура эксплуатации. Температура плавления ПВХ труб для канализации

Оранжевый цвет имеют . Их производство регламентируют ГОСТ Р 54475-2011 и ГОСТ 32413-2013. Оба нормативных документа равноценны. В эту группу труб входят изделия с такими характеристиками:

  1. наружный диаметр – 110– 1 000 мм;
  2. толщина стенок в зависимости от диаметра и класса труб – 3,2–24,5 минимальная, 3,–-27,2 мм максимальная;
  3. температура плавления пластиковых канализационных труб оранжевого цвета – 79 °C.

Обращаем ваше внимание, что ПВХ-трубы совместимы по типоразмерам со стальными трубами аналогичного назначения. Это означает, что вы можете выполнить соединения полимерных и металлических трубопроводов.

Температура плавления ПВХ-труб канализации имеет значение только для промышленных сетей, поскольку в них могут сливать отходы с высокой температурой. Однако в большинстве случаев канализационные сети эксплуатируют при температуре стоков до 60 °C. Это не означает, что температуру до этой отметки не надо учитывать при проектировании, устройстве и эксплуатации трубопроводов.

Температура плавления ПВХ труб для канализации

Напомним, что прочностные характеристики труб из ПВХ, указанные в маркировке продукции, действительны для эксплуатации труб при температуре 23 ±2 °C. При повышении температуры на каждые 5 °C допустимое рабочее давление для труб снижается в таком порядке:

  • при 27 °C – на 10 % от первоначальной величины;
  • при 32 – на 20 %;
  • при 38 – на 40 %;
  • при 43 – на 50 %;
  • при 49 – на 60 %;
  • при 54 – на 70 %;
  • при 60 – на 80 %.

При более высокой температуре эксплуатация ПВХ-труб запрещена. Для изделий, изготовленных из НПВХ, соответствующая шкала зависимости прочности от температуры выглядит немного иначе. Температурный диапазон, за пределами которого запрещено использование ПВХ-труб, заканчивается на отметке 93 °C.

Компенсировать влияние повышенной температуры на функционирование трубопроводов можно снижением рабочего давления или увеличением толщины стенок. Первый вариант можно применить в любое время. Другое решение возможно только на стадии строительства, но это приведёт к значительному удорожанию трубопровода.

Сфера применения ПВХ-труб не предполагает тяжёлых температурных режимов эксплуатации. Например, трубопроводы холодного водоснабжения постоянно работают при положительной температуре не выше 16 °C. В канализацию кипяток, как правило, не сливают, думая при этом не о трубах, а о сантехнических приборах. Кратковременное же повышение температуры жидкости

ПВХ-трубы прекрасно выдерживают без каких-либо последствий для себя. В отличие от фаянса резкий перепад температуры для изделий из ПВХ не страшен.

Возможно, вам будет интересна статья: «ПВХ трубы для канализации».

Температура плавления канализационных труб. Требования к материалу коллектора

Бытовые и промышленные стоки – это сложная смесь минеральных и химических веществ, образующих водную суспензию. Ей присущи:

  • окислительные свойства, - наличие компонентов с кислой реакцией;
  • щелочная среда, - остатки от моющих растворов;
  • абразивность, - воздействие от твёрдых минеральных включений;
  • тепловая компонента, - различие между температурой стоков, корпуса трубы и внешней среды.

Чтобы сохранять свои эксплуатационные свойства, канализационная труба сточной системы должна обладать рядом характеристик:

  • Адгезия, - способность различных твёрдых и жидких веществ, сцепляться между собой. Применяя к сливному коллектору, - коэффициент склеивания должен быть как можно ниже. В противном случае, возрастает вероятность образования налипания на внутреннюю поверхность, возникновение пробок.
  • Шероховатость, - внутренний объём пластиковых канализационных труб обладает минимальными отклонениями от гладкой поверхности.
  • Прочность, - конструкция должна выдерживать механические нагрузки от жидкости и внешних сил.
  • Химическая стойкость, - материал коллектора способен противостоять воздействию агрессивной среды сточных вод.
  • Теплостойкость, - пластик должен сохранять свои рабочие функции в определённом диапазоне температур.

На канализационные пластиковые трубы, расположенные внутри отапливаемого помещения, возможно периодическое воздействие жидкости с температурой до 70–90°C. Такие события могут происходить при кратковременном сбросе кипячёной воды. Например, слив горячей воды, оставшейся после приготовления пищи.

Коллектор, расположенный вне здания, подвергается воздействию отрицательных внешних температур и положительных внутри трубы. Перепад может достигать 100–120°C. Нарушение адгезии, шероховатости приводит к образованию наплывов, заторов. Они, в свою очередь, ухудшают теплообмен, что приводит к дополнительной тепловой нагрузке на материал коллектора.

Кроме этого, зимой, стоки могут замерзнуть внутри трубы. Лёд, расширяясь, приведёт к разрушению целостности сливной системы. Поэтому сточную систему, проложенную в грунте, необходимо подвергать утеплению.

Температура плавления ПВХ труб для канализации

Оранжевый цвет имеют . Их производство регламентируют ГОСТ Р 54475-2011 и ГОСТ 32413-2013. Оба нормативных документа равноценны. В эту группу труб входят изделия с такими характеристиками:

  1. наружный диаметр – 110– 1 000 мм;
  2. толщина стенок в зависимости от диаметра и класса труб – 3,2–24,5 минимальная, 3,–-27,2 мм максимальная;
  3. температура плавления пластиковых канализационных труб оранжевого цвета – 79 °C.

Обращаем ваше внимание, что ПВХ-трубы совместимы по типоразмерам со стальными трубами аналогичного назначения. Это означает, что вы можете выполнить соединения полимерных и металлических трубопроводов.

Температура плавления ПВХ-труб канализации имеет значение только для промышленных сетей, поскольку в них могут сливать отходы с высокой температурой. Однако в большинстве случаев канализационные сети эксплуатируют при температуре стоков до 60 °C. Это не означает, что температуру до этой отметки не надо учитывать при проектировании, устройстве и эксплуатации трубопроводов.

Температура плавления ПВХ труб для канализации

Напомним, что прочностные характеристики труб из ПВХ, указанные в маркировке продукции, действительны для эксплуатации труб при температуре 23 ±2 °C. При повышении температуры на каждые 5 °C допустимое рабочее давление для труб снижается в таком порядке:

  • при 27 °C – на 10 % от первоначальной величины;
  • при 32 – на 20 %;
  • при 38 – на 40 %;
  • при 43 – на 50 %;
  • при 49 – на 60 %;
  • при 54 – на 70 %;
  • при 60 – на 80 %.

При более высокой температуре эксплуатация ПВХ-труб запрещена. Для изделий, изготовленных из НПВХ, соответствующая шкала зависимости прочности от температуры выглядит немного иначе. Температурный диапазон, за пределами которого запрещено использование ПВХ-труб, заканчивается на отметке 93 °C.

Компенсировать влияние повышенной температуры на функционирование трубопроводов можно снижением рабочего давления или увеличением толщины стенок. Первый вариант можно применить в любое время. Другое решение возможно только на стадии строительства, но это приведёт к значительному удорожанию трубопровода.

Сфера применения ПВХ-труб не предполагает тяжёлых температурных режимов эксплуатации. Например, трубопроводы холодного водоснабжения постоянно работают при положительной температуре не выше 16 °C. В канализацию кипяток, как правило, не сливают, думая при этом не о трубах, а о сантехнических приборах. Кратковременное же повышение температуры жидкости

ПВХ-трубы прекрасно выдерживают без каких-либо последствий для себя. В отличие от фаянса резкий перепад температуры для изделий из ПВХ не страшен.

Возможно, вам будет интересна статья: «ПВХ трубы для канализации».
