Установка биметаллического радиатора своими руками. Демонтаж старых чугунных радиаторов

Установка биметаллического радиатора своими руками. Демонтаж старых чугунных радиаторов

Если вы строите новое жилье, то, естественно, вопрос демонтажа перед вами стоять не будет. Но очень многие владельцы квартир и домом при установке биметаллических радиаторов неизбежно сталкиваются с проблемой демонтажа старых чугунных или металлических батарей. Казалось бы «ломать не строить», но все это хочется сделать как можно аккуратней, не причиняя существенного вреда стенам жилища.

Демонтаж старых чугунных батарей с помощью болгарки

Начинать весь этот процесс нужно со слива воды с системы отопления. Владельцам частных домов и коттеджей в этом вопросе везет больше, так они самостоятельно, без обращения в ЖЭК, смогут выполнить этот этап работ. А вот жильцам, проживающим в многоквартирных домах, сделать это уже гораздо сложней, так как нужно искать слесаря, договариваться с ним на определенный день, платить втихаря за слив каждого стояка деньги и т. д. И вполне понятно, что работы по замене радиаторов нужно производить вне отопительного сезона, потому что никто зимой воду сливать не будет. К вашему сведению в летний период вся система отопления в доме также заполнена водой и контакта со слесарем-сантехником избежать не удастся.

После слива воды можно приступать непосредственно к демонтажу старых батарей, где без режущего электроинструмента, которым является круглошлифовальная машинка, или, попросту говоря, болгарки, не обойтись. По идее все соединения металлических труб и радиаторов должны разъединяться с помощью газовых ключей, но с течением времени и воды по системе отопления во многих местах соединения так «сроднились» коррозией и накипью что без применения болгарки не обойтись.

Начинать разбирать старую систему нужно с верхних участков постепенно переходя книзу. При этом все операции нужно производить не торопясь, стараясь не повредить стены, потолок и пол, которые потом добавят вам лишней работы на их восстановление. Рационально будет демонтированные участки системы удалять с помещения и складывать где-нибудь в коридоре или на улице, чтобы не образовывать хлама. Впоследствии результаты демонтажа старой отопительной системы можно будет сдать в ближайший пункт приема металла и тем самым компенсировать часть своих затрат по демонтажу старых батарей.

Сколько кронштейнов нужно для радиатора. На сколько кронштейнов вешать биметаллический радиатор

Несколько дней назад мне позвонил мой старый клиент, назовем его Андрей, которому я не так давно менял батареи, с необычным вопросом.

Суть вопроса была такова: он и его друг решили самостоятельно заменить старые батареи. Как, и что для этого нужно, они в двух словах знали, да и Андрей в целом наблюдал за моими действиями, когда я работал. Если было что-то непонятно он всегда спрашивал, да и я особо не скрывая, подробно рассказывал ему особенности работы. Но, вот как правильно сделать разметку и сделать так,чтобы центры осей радиатора и трубы совпадали — они не доглядели. Поэтому и обратились ко мне.

Честно сказать, такого я никак не ожидал. Не ожидал, что когда-нибудь, это кому-то потребуется и придется объяснять по телефону как сделать разметку. Я никогда не задумывался, что это так сложно. Конечно, для меня все выглядит просто: снял старую батарею, разметил, просверлил отверстия, вбил в них кронштейны и подвесил радиатор. Но все просто только для меня, человека, практически каждый день меняющего батареи, как, например, для каждого из нас по утрам умываться

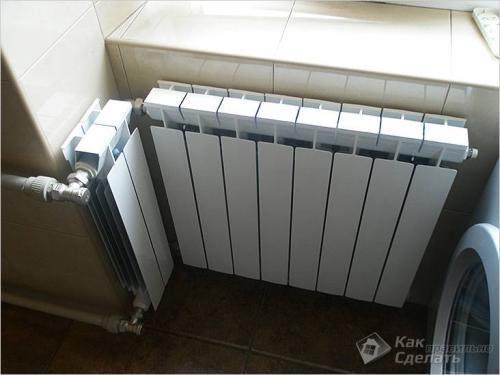

Вечером Андрей прислал письмо с благодарностью и фотографиями проделанной работы. Получилось отлично, не хуже чем у меня.

Этот жизненный эпизод крепко засел в моей памяти. Наверное, Андрей не единственный человек который столкнулся с такой проблемой. Поэтому, я решил более подробно рассказать, как размечаю и устанавливаю кронштейны для алюминиевых или биметалических радиаторов.

Как подготовиться к замене радиатора, что нужно для замены и какой нужен инструмент я писал здесь. Повторяться не стану, а сразу перейду к делу. Демонтировав старую батарею, увидим такую картину :

На горизонтальной трубе откручиваем муфты, если муфт нет нарезаем резьбу и устанавливаем переходные соединения. В данном случае замена производится на полипропиленовые трубы. В качестве уплотнительного материала для резьбы использую лён и пасту «Унипак».

Теперь подставляем радиатор к окну. Кому-то нравится, когда радиатор висит по центру окна, кто-то сдвигает ближе к краю. Как именно ставить — выбор за вами.

Лично мне нравится, когда радиатор висит по центру.

Далее, на стене между секциями делаем отметки для установки кронштейнов. Всего их три: центр и между двумя крайними секциями.

Кстати, часто задают вопрос: сколько кронштейнов необходимо для радиатора? Практика показала, что для алюминиевого радиатора до 12 секций- достаточно трех точек креплений: два сверху и один снизу. А если секций больше двенадцати, то точек креплений понадобится четыре. И еще, биметалические радиаторы тяжелее, поэтому такие радиаторы до 10 секций устанавливают на три кронштейна. Ну, а если более 10 секций, то на четыре.

Убираем радиатор в сторону, он нам пока не понадобится. Берем строительный уровень, подставляем его к центру горизонтальной трубы, на которую ранее установили переходную муфту, и на стене делаем отметку. Высчитывать центр с линейкой не нужно, достаточно определить на глаз.

Примерно на один сантиметр, ниже нашей метки проводим горизонтальную черту. На этой черте будут устанавливаться кронштейны. Почему ниже? Для того, чтобы центры осей радиатора и трубы совпадали.

Теперь до этой черты проводим вертикальные линии. Получится так:

Остается отметить расположение нижнего центрального кронштейна. От верхней черты отмечаем 50 см и делаем метку.

Сверлим отверстия, вставляем дюбеля и закручиваем в них кронштейны. Конечно, кронштейны можно и просто забить молотком, ведь как гласит народная мудрость: «Забитый саморез держит лучше, чем закрученный гвоздь»

Кронштейн для радиатора лучше всего выбирать плоский, с дюбелем. В отличии от других кронштейнов, эти- без проблем позволяют регулировать расстояние радиатора от стены и выравнивать его в плоскостях.

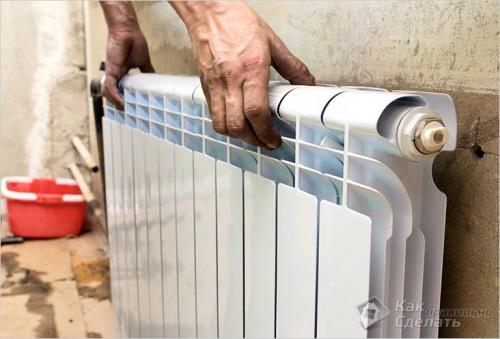

Далее устанавливаем радиатор

При необходимости выравниваем радиатор подгибая вверх или вниз кронштейн.

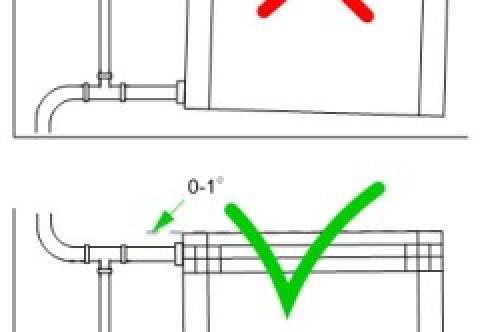

Регулируя радиатор, не забывайте следить за осями радиатора и трубы, они должны быть на одном уровне.

Как правильно установить радиатор отопления в частном доме. Расположение радиаторов

Выбор места для установки отопительных радиаторов осуществляется главным образом в зависимости от конкретных особенностей здания. В частности, нужно учитывать расположение окон – в большинстве случаев установка батарей отопления в частном доме выполняется именно под ними. Отсутствие батарей в данных участках приводит к беспрепятственному проникновению холодного воздуха на нижний уровень помещения.

В нормативах указано, что наиболее эффективная защита от попадания холода через окна достигается в том случае, если ширина батареи составляет минимум 70% от ширины самого окна. Несоответствие размеров радиатора не позволяет ему демонстрировать высокую теплоотдачу и позволит холоду поступать в помещение, где он станет причиной образования конденсата.

Выполняя монтаж радиаторов в частном доме, нужно также обратить внимание на то, чтобы подоконник не закрывал их полностью – чтобы движение разогретых воздушных масс было возможным, им необходимо создать подходящие условия. Самым лучшим вариантом будет своевременное проектирование отопительной системы с учетом особенностей установки радиаторов и использование защитных экранов, обеспечивающих эффективную теплоотдачу и защищающую жильцов от случайного контакта с батареей.

Если дом находится в регионе, который характеризуется суровым климатом, может потребоваться установка радиаторов возле входной двери, причем расстояние от нее желательно свести к минимуму. Ко всем радиаторам нужно обеспечить простой доступ, чтобы при необходимости можно было быстро вмешаться в их работу.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/pravilnaya-ustanovka-batarey-otopleniya-v-kvartire-kak-pravilno-ustanovit-batareyu-pod-oknom

Как установить биметаллический радиатор

Задумав сделать ремонт в квартире или в частном доме, многие люди обращают внимание на то, что старые чугунные батареи не вписываются в интерьер. Но дело не только в красоте, ведь старую батарею можно спрятать за красивым экраном . Чаще всего потребность в замене батарей возникает из-за того, что новые радиаторы не только более эффективно работают, но и экономят топливо, израсходованное на обогрев. В этой статье пойдет речь о том, как установить биметаллический радиатор, не прибегая к услугам квалифицированных специалистов. Выполнив самостоятельно эту работу, можно не только сэкономить на установке, но и преобразить помещение.

Устройство и особенности

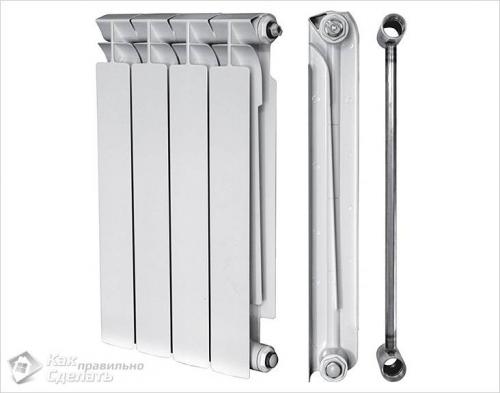

Устройство биметаллического радиатора

Отличительной особенностью биметаллического радиатора является его устройство – он изготовлен из двух видов металлов. В основе находится сердечник (изготовленный из стали или меди), по которому проходит теплоноситель. Поверх сердечника установлена алюминиевая рубашка.

При выборе биметаллических радиаторов нужно уточнить, не являются ли они «полубиметаллическими», внутренние каналы сделаны из стальных труб, а остальная часть из алюминия. Такие радиаторы менее долговечны, не устойчивы к гидроударам и не выдерживают высокого давления.

Биметаллические радиаторы отличаются:

• высокой прочностью;
• устойчивостью к высокому давлению горячей воды (до 30 атм.);
• длительным сроком эксплуатации (более 20 лет);
• небольшим межосевым расстоянием, что способствует более эффективному нагреву комнаты;
• использованным при изготовлении высокопрочным материалом, устойчивым к механическим воздействиям.

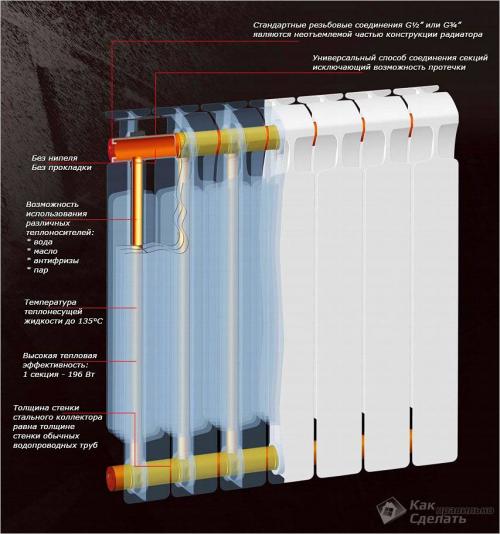

Конструкция отопительного прибора из биметалла

Вертикальные трубки радиаторов имеют небольшой диаметр, благодаря чему объем необходимого для работы теплоносителя существенно уменьшается.

Также стоит упомянуть, что радиаторы, несмотря на внешнее сходство, могут отличаться в цене. Это связано с тем, что в более дешевых системах может появиться шум из-за того, что одновременно нагреваются сталь и алюминий. Более дорогие радиаторы покрыты полимерным покрытием, способным значительно приглушать такие звуки.

Определяем количество секций

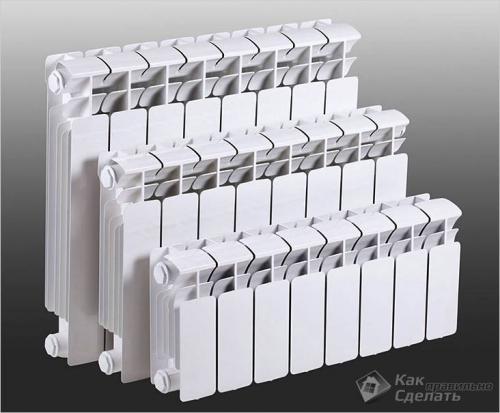

Радиаторы отличаются высотой

Чтобы в помещении была комфортная температура, и котел при этом не работал на пределе своих возможностей, нужно выполнить несложные расчеты, благодаря которым можно выяснить, сколько секций потребуется для каждой комнаты. Нужно узнать площадь помещения и мощность отдельной секции отопительного прибора.

• Площадь помещения узнаем, перемножив 3 стороны – ширину, длину и высоту.
• Мощность радиатора указана в паспорте изделия.

Пример расчета

Делаем подсчет

• К примеру, комната имеет габариты 3×4×2,6 м. Перемножив эти цифры, получим 31,2 м³.
• Условно будем считать, что каждая секция биметаллического радиатора имеет мощность в 200 Вт.
• Для удобства подсчетов разделим мощность на 100: 200/100=2.
• Теперь площадь комнаты разделим на полученную цифру: 31,2/2=15,6.
• Полученная цифра является результатом, в котором отражено количество секций, требуемых для установки в комнате.
• Так как приобрести 15,6 секций нереально, то округляем цифру в большую сторону. В результате получилось 16 секций.

Вышеприведенный подсчет количества секций для помещения подразумевает, что стены теплые, а окна не продуваются. В противном случае количество секций радиатора придется увеличить.

Расположение

Расположение радиатора

При выполнении работ нужно воспользоваться СНиП 3.05.01-85, в котором содержатся нормы для внутренних санитарно-технических систем. Рассмотрим более подробно эти нормы и требования:

• Радиатор отопления должен быть установлен на некотором расстоянии от стены (3–5 см). Если прибор будет установлен слишком близко, то не будет качественной циркуляции воздуха, в результате чего его КПД будет ниже.
• Расстояние радиатора от пола должно быть в пределах 10 см, а от края подоконника 8–12 см, иначе снизится эффективность теплообмена.

Радиаторы бывают различной высоты, поэтому при выборе изделия нужно учитывать расстояние от подоконника до пола.

Монтаж радиаторов

Монтаж батареи

Вполне понятно, что для работы потребуются инструменты:

• набор гаечных ключей;
• рулетка;
• перфоратор ;
• простой карандаш;
• молоток;

Если не выполнялась замена всего трубопровода, то необходимо выполнить прочистку коммуникаций, по которым будет циркулировать теплоноситель и установить на подающем стояке фильтр.

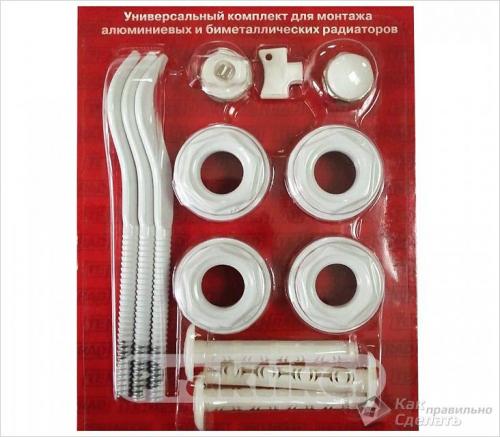

Комплект для установки батарей

Монтаж биметаллических радиаторов проходит в такой последовательности:

• На стенах, согласно составленному плану, нужно сделать разметку, отметив места, где будут располагаться кронштейны, на таком расстоянии друг от друга, чтобы они располагались между секций батарей.

Как правильно установить батарею под окном. Особенности установки радиаторов отопления под разные виды оконных конструкций

Правильная установка радиатора отопления зависит от типа и конструкции окон. Для оконных блоков разных конструкций применяются батареи, размеры которых соответствуют размерам пространства под ними.

Исходя из этого, можно выделить несколько основных вариантов того, как разместить конвектора под окном:

1. Стандартное размещение относительно окна батареи.
2. Установка конвекторов у стен в балконных блоках, имеющих дверной проем.
3. Плоские пластинчатые конвекторы для панорамных окон.
4. Конвектор в полу под витражное окно.
5. Скрытая установка радиатора под подоконник.
6. Напольные батареи под панорамным блоком.

Большинство этих способов не имеют четкой регламентации в СНиП, поэтому чтобы повесить батарею отопления правильно необходимо учитывать рекомендации производителей и строителей.

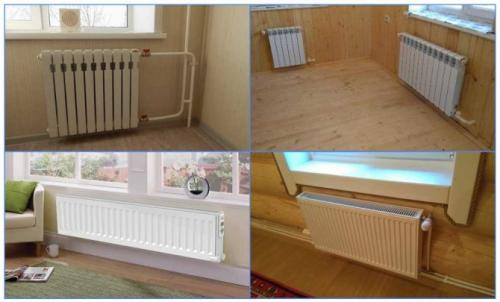

Стандартное размещение батареи

Правильное расположение относительно окна батареи определяются строительными нормами. Однако профессионалы рекомендуют повесить батарею отопления так, чтобы она на ¼ часть своей ширины выступала за пределы подоконника. Это позволит создать наиболее эффективный тепловой экран вокруг окна.

Кроме того, рекомендуется конвектор под большой оконный проем выбирать с внутренним оребрением, чтобы процесс конвекции был максимальным.

В балконных блоках

Конвектор под стеклопакетом балконного блока рекомендуется устанавливать на всю ширину подоконника. Край батареи, выходящий к двери блока, рекомендуется разместить на расстоянии 3-4 см от нее. В этом месте не рекомендуется устанавливать запорную арматуру или регуляторы температуры. Для установки выбирается прибор, мощность которого на 10-15% больше расчетной для этого помещения.

Специальные конвекторы для панорамных окон

Радиаторы отопления под панорамные окна выбираются исходя из размеров пространства под окном. Часто бывает, что панорамное окно начинается на уровне пола, без подоконника. В таком случае рекомендуется установка возле окна батареи в напольном варианте. Если же напольное расположение радиатора не вписывается в концепцию интерьера можно установить конвектор под пол, закрыв его декоративной решеткой.

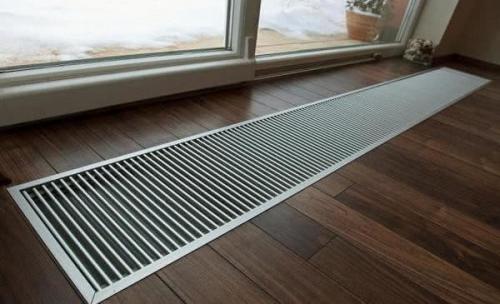

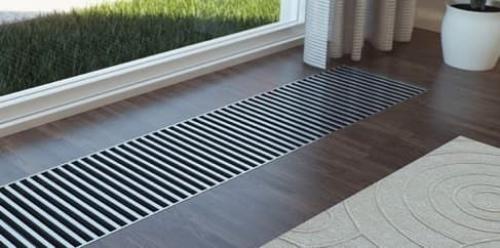

Конвектор в полу под витражами

Витражные окна в последнее время становятся все более популярными не только для украшения лестничных площадок и зимних садов, но и рабочих кабинетов, и жилых комнат

И если в помещении имеется такое окно, то радиаторы для витражных окон рекомендуется устанавливать так, чтобы они не отвлекали внимание и гармонично вписывались в интерьер. Специфика установки таких приборов заключается в том, чтобы максимально эффективно обеспечить направление теплого воздуха на витраж

Традиционный витраж со свинцовой или оловянной каймой стекол пропускает намного больше холода, чем обычный стеклопакет. Поэтому в нишу под подоконником, кроме обычного радиатора часто монтируют дополнительно электрический нагреватель.

Скрытая установка радиаторов под подоконник

Удовольствие иметь широкий подоконник-лежанку и смотреть на падающий снег позволительно не многим. Обычно такие широкие подоконники устраиваются в старых домах, с широкими стенами. Поэтому чтобы лежанка была не только удобной, но и теплой под подоконником должен стоять массивный радиатор, способный обогреть большую площадь подоконника. А для того чтобы тепло проникало в помещение в теле подоконника проделываются отверстия.

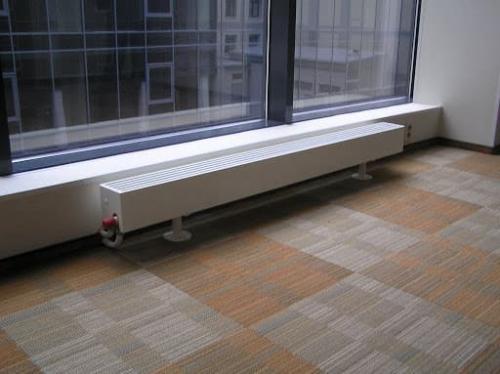

Напольные батареи

Для окон в полную высоту помещения часто не хватает элемента, визуально ограничивающего пространство. И именно здесь стоит вспомнить о напольных радиаторах. В таких приборах вместо настенного крепления предусмотрены обычные ножки, так что при монтаже отпадает необходимость искать точку опоры для кронштейна. Батарея просто устанавливается на ножки, которые фиксируются на полу дюбелями.

Как разметить крепление радиатора. Как сделать разметку и правильно установить батарею отопления

• Правильная разметка радиаторов отопления с кронштейнами
• Установка радиаторов

Как рассчитать местоположение
Чтобы сделать правильную установку радиатора отопления своими руками. необходимо знать, что подводящиеся к приборам отрезки труб располагают с незначительным уклоном, который направлен в сторону движения теплоносителя. При строго-горизонтальной прокладке, как и при незначительном перекосе в установке радиатора отопления, в чугунных или стальных батареях будет собираться воздух. Радиатор нужно будет постоянно выдувать вручную в целях избежания снижения теплоотдачи.

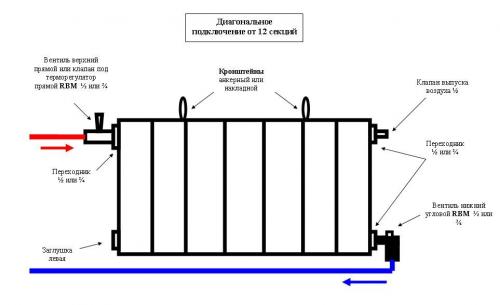

Схема установки радиатора.

Рекомендуется, чтобы центральная ось батареи отопления совпадала с осью, которая проходит через центр оконного проема. Допускаются отклонения в 2 см, которые абсолютно не определяются визуально.

Правила установки радиатора.

Перечень строгих правил:

• 1 м трубопровода должен наклоняться в сторону циркуляции на 0,5 см как минимум. Вычисляется угол наклона по длине монтируемых трубных отрезков;
• от поверхности пола до радиатора оставляют 6-10 см и больше;
• от нижней линии подоконника к верхней линии батареи — 5-10 см;
• от поверхности стены к радиатору — 3-5 см;
• при установке батареи обязательным условием выступает соблюдение вертикалей и горизонталей.

В целях повышения производительности батареи на располагаемой за ней стене перед установкой можно монтировать специализированный щит из теплоотражающих материалов. Можно просто покрыть плоскость стены составом с идентичными свойствами.
