Замена и ремонт радиатора кондиционера автомобиля. Снимаем радиатор кондиционера

Замена и ремонт радиатора кондиционера автомобиля. Снимаем радиатор кондиционера

В каждой марке автомобиля радиатор установлен по-своему и прикреплен так же по-разному, некоторые перед радиатором, другие за радиатором охлаждающей жидкости двигателя. На трубах, которые идут к радиатору есть изоляция, не советую её срывать или портить, дело в том, что её не так просто одеть, а тем более найти, поэтому лучше отодвинуть и затянуть скотчем.

Ни в коем случае не откручивайте и не делайте разгерметизацию системы в дождливую или влажную погоду, даже в сухом помещении влажность может быть повышена, через время это может привести к поломке системы. После того, как открутили трубки, герметически заклейте их скотчем, чтоб избежать попадания влаги или грязи. Снимать радиатор стоит бережно, так как соты алюминиевые и очень просто погнуть.

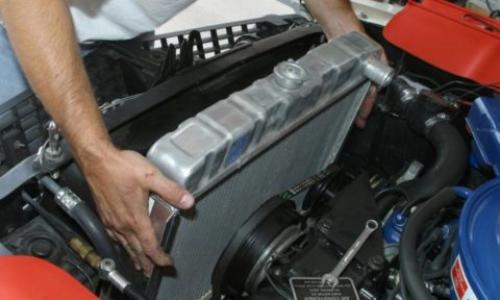

Обычно радиатор снимают снизу автомобиля, и удобней, и меньше деталей разбирать приходится. Первое снимаем защиту двигателя, у большинства моделей придется еще снимать решетку радиатора и передний бампер. Заранее подготовьте радиатор или попросите друга свозить вас на ремонт, не советую долго ездить без радиатора. Снимая радиатор, кроме фреона с него больше нечего не будет выходить, нет никакой жидкости в отличии от системы охлаждения двигателя.Но все же, попадаются модели, в которых можно снять сверху, для этого стоит открутить решетку радиатора и фару, чтоб удобней было открутить крепеж радиатора. Если радиатор поврежден, то паять его стоит аргоном и никакими другими сварками, так как через время от высокого давления иная сварка просто повредится. Стоимость пайки радиатора в среднем составляет 60?100 долларов. Аргоном чаще всего пользуются специалисты по ремонту холодильного оборудования, поэтому в газете можно быстро найти такое объявление, где помогут отремонтировать радиатор, кстати, они могут и заправить вам кондиционер, принцип работы автомобильного кондиционера такой же, как и бытового холодильника.

Стоит ли паять радиатор кондиционера. От чего подтекает кондиционер?

Самая распространенная жалоба на кондиционеры, это их внезапное протекание. Конденсат, вытекая из под внешнего блока кондиционера, может испортить отделку стен, а если кондиционер расположен непосредственно над розетками, может вызвать короткое замыкание, что чревато возгоранием помещения.

Для того чтобы выявить истинную причину протекания кондиционера, требуется очень тщательно провести осмотр агрегата. Ремонтируя кондиционер собственными руками, стоит обратить внимание на систему диагностики, которая имеется в современных моделях. Она известит о конкретной поломке при помощи мигания определенной светодиодной лампочки, которая расположена на климатическом блоке.

Кондиционер дает течь из-за банальной причины – засорения дренажного клапана. Это происходит когда, кондиционер долгое время не очищался. Для того чтобы устранить проблему, следует несильно дуть в дренажную трубку выходящую на улицу, при этом загрязнение выходит само, под давлением воды.

Следующей причиной может послужить – подтекание фреона. Вода начинает течь с большей интенсивностью, при выключенном кондиционере или включенном режиме обогрева.

Если потёк кондиционер после падения, то возможно произошло выскакивание воздухоотводной трубки. То тогда для исправления проблемы, требуется просто напросто поставить ее на место. Но может быть и такое, что при падении был пробит радиатор кондиционера или деформированы его детали, которые отвечают за важную функцию охлаждения помещения. Он состоит из теплообменников и вентиляторов, по своей структуре очень напоминающий машинный радиатор.

Замена радиатора кондиционера. Ремонт, обслуживание и замена радиатора кондиционера своими руками

Радиатор кондиционера (конденсор) является центральным элементом системы кондиционирования любого современного автомобиля. Диагностика его неисправностей, обслуживание, ремонт и замена вышедшего из строя радиатора по силам практически любому автолюбителю.

Назначение и устройство системы кондиционирования

Большинство современных автомобилей оборудованы системой кондиционирования (СК) воздуха, которая представляет собой комплекс устройств, создающих и поддерживающих в салоне транспортного средства комфортный микроклимат. Если кондиционер отсутствует, его можно установить как дополнительную опцию.

СК выполняет следующие основные задачи:

• охлаждение воздуха, циркулирующего в салоне авто, до комфортной для водителя и пассажиров температуры;
• предотвращение запотевания лобового и боковых стёкол машины;
• поддержание в салоне оптимального уровня влажности;
• предотвращение проникновения в салон выхлопных газов и запахов с улицы.

СК, как и любой другой узел авто, необходимо поддерживать в работоспособном состоянии. С этой целью следует периодически проводить её техническое обслуживание, а в отдельных случаях — и ремонт. Кроме этого, через определённые промежутки времени требуется дозаправка кондиционера хладагентом, функции которого выполняет фреон.

Любая СК состоит из следующих основных элементов:

• радиатор системы кондиционирования (конденсор);
• ресивер-осушитель;
• расширительный клапан;
• испаритель;
• датчик давления;
• компрессор.

Радиатор кондиционера (РК) состоит из множества сверхтонких каналов, благодаря которым оптимизируется теплоотдача и происходит конденсация хладагента. Чаще всего он изготовлен из алюминия, однако могут использоваться и другие сплавы.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/snyatie-i-zamena-radiatora-ohlazhdeniya-snyatie-radiatora-ohlazhdeniya-vaz-2110

Можно ли запаять радиатор кондиционера. Радиатор кондиционера — заварить или поменять на новый?

«Машина Renault Scenic 1.6 2000 года, стоит климат-контроль. Есть утечка из радиатора кондиционера снизу, скорее всего, из-за механического повреждения, так как радиатор, судя по внешнему виду, не гнилой. Что лучше — заварить или поменять на новый радиатор? Спецы рекомендуют заварку аргоном, так как новых радиаторов хватает на сезон, поэтому нет смысла менять. Интересно, насколько хватит заварки? Если менять радиатор на новый, то какой бренд выбрать? Мне рекомендовали Behr или Valeo, но они не из дешевых. Хотелось бы услышать рекомендации, что прослужит дольше — заварка или замена радиатора?»

Доводы «спецов» в пользу либо против того или иного способа устранения неисправности могут изменяться кардинально в зависимости от того, чем эти специалисты занимаются — ремонтом радиаторов или их продажами. И даже сервис, который собаку съел на восстановлении узлов кондиционера, может неожиданно стать сторонником не ремонта старого, а установки нового радиатора, если таковой имеется на складе СТО, так как в этом случае сервису выгоднее заработать на продаже, а не на ремонте с далеко не всегда гарантированно положительным результатом.

Проблема с радиатором кондиционера состоит в том, что не все, что кажется его механическим повреждением, таковым является в действительности. Фреон находится внутри радиатора под давлением, которое проверяет сердцевину на прочность и прорывает ее изнутри, когда коррозия еще не «прогрызла», а лишь уменьшила толщину сердцевины в каком-то месте до некой критической величины. Риск прорыва увеличивается при повышенном давлении, что может быть обусловлено заправкой фреона в количестве, превышающем норму, и пиковыми нагрузками в периоды сильной летней жары, но сам радиатор при этом не будет выглядеть, будто ему уже давно пора в утиль. И обычно появляется прорыв как раз снизу, где в основном на радиатор и попадает агрессивная грязь. Машине между тем 16 лет — есть над чем поразмыслить.

Однако если утечку фреона из радиатора кондиционера на самом деле, а не скорее всего вызвало механическое повреждение, для владельца по причине все той же экономической выгоды целесообразнее заварить повреждение. Сколько затем продержится старый радиатор, сказать трудно — все зависит от качества ремонта.

Компании Behr и Valeo не только выпускают радиаторы для рынка запчастей, но и являются поставщиками на конвейеры автозаводов. Изделия Behr и Valeo для вторичного рынка действительно не из дешевых, но они выпускаются на том же оборудовании и из тех же материалов, что и детали, которые принято называть «оригиналом», — так, во всяком случае, уверяют производители. Как думаете, в чем для Behr, Valeo или других производителей автокомпонентов такого же уровня заключается тайный смысл выпускать в запчасти радиаторы, которых хватает на сезон? Думается, репутация дороже.

Сколько прослужит новый радиатор, опять-таки сказать трудно, но если это качественная деталь, то выдержать она должна не меньше восстановленного радиатора от машины 2000 г.в. Можем лишь добавить, что некоторые специалисты по ремонту и обслуживанию автомобильных кондиционеров для защиты радиатора от коррозии рекомендуют его покраску нитроэмалью с помощью аэрозольного баллончика. Желательно, чтобы эмаль была черной матовой, а ее слой не толстым, иначе он начнет работать как термоизоляция. Полезно также раз-два в год промывать радиатор струей проточной воды из шланга.

Наконец, не будет лишним установить перед радиатором защитную сетку, которая может предохранить сердцевину от повреждений камешками, вылетающими из-под колес других участников дорожного движения. Эти мероприятия позволяют увеличить срок службы радиатора кондиционера.

У вас есть вопросы? У нас еcть ответы. Интересующие вас темы квалифицированно прокомментируют либо специалисты, либо наши авторы — результат вы увидите на сайте abw.by. Присылайте вопросы на адреси следите за сайтом

Более 1400 оригинальных радиаторов кондиционеров для любых автомобилей на сайте-агрегаторе BAMPER.BY. Здесь представлен весь спектр продавцов: от крупных компаний до небольших разборок. BAMPER.BY — ищи запчасти правильно!

Опрессовка радиатора кондиционера. Для чего нужна опрессовка кондиционера азотом

Перед заправкой климатической системы хладагентом применяется испытание ее трубопроводов на прочность. Опрессовка кондиционеров производится с помощью азота, закачиваемого в фреоновую трассу с избыточным давлением. Это помогает проверить герметичность магистрали между внутренним и наружным блоком, а также прочность соединений.

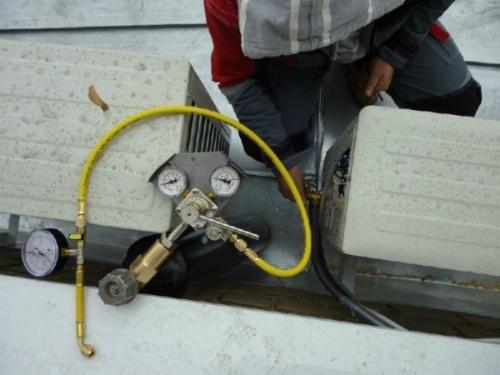

Подключение баллона с азотом к системе

Когда производят опрессовку

Работа по проверке герметичности контура в обязательном порядке производится в следующих случаях:

• при монтаже кондиционера , а также после его демонтажа и установки на новое место;
• при поиске и устранении утечек фреона;
• после вскрытия фреоновой магистрали для замены компрессора, фреонового фильтра и ликвидации других неисправностей;
• если коммуникации кондиционера планируются прятаться под гипсокартон или штукатурку;
• в сложных мульти зональных системах с длинными фреоновыми магистралями, где соединение медных труб производится методом пайки.

Опрессовка трассы кондиционера позволяет удостовериться в качестве соединений на вентилях, в местах вальцовки, пайки, а также по всей длине магистрали. При этом может быть использован течеискатель. В другом случае герметичность можно проверить с помощью мыльной пены. На место стыковки влажной губкой наносится пенная масса. Отсутствие растущих пузырей означает герметичность стыка.

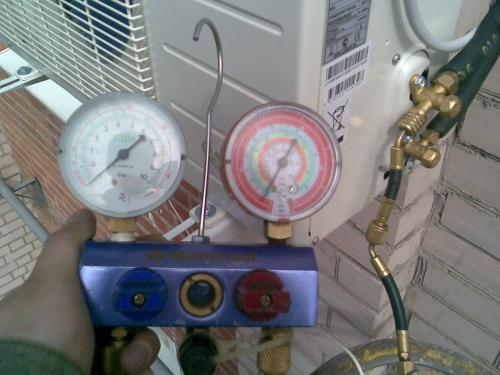

Манометрическая станция

Порядок опрессовки

Опрессовка фреонопровода азотом по СНИП

Для этих целей применяется безопасный и инертный газ азот, которым продавливается система. Азот должен быть чистый, без влаги и примесей. При использовании течеискателя для опрессовки трубок кондиционера в систему заправляют не чистый азот, а с примесью небольшого количества фреона, так как течеискатель на азот не реагирует. При тестировании системы обмыливанием, заправляется только азот.

Испытание системы производится в следующем порядке:

• Эвакуация фреона из магистрали. Данный пункт выполняется двумя способами в зависимости от того, какой узел кондиционера нуждается в ремонте:
• при ремонте внутреннего блока фреон перекачивается в наружный блок, и закрываются вентиля;
• если в ремонте нуждается наружный блок – фреон эвакуируется в емкость при помощи специального оборудования.
• Демонтаж фреоновой магистрали.
• Устранение неисправностей.
• Монтаж фреоновой магистрали.
• Опрессовка кондиционера азотом.
• Удаление азота из магистрали.
• Вакуумирование сплит-системы.

Можно ли обойтись без опрессовки системы?

Испытание герметичности азотом – операция, требующая специальных навыков и оборудования. Некоторые мастера уклоняются от ее выполнения. Но если в помещении установлен кондиционер с последующей зашивкой фреоновой магистрали под потолок или заделкой в стену – лучше не рисковать. В случае утечки масштаб финансовых потерь будет значительным: может понадобиться вскрытие магистрали, влекущее за собой порчу интерьера. Чтобы этого не произошло, необходимо заказывать установку кондиционера с вакуумированием и опрессовкой в специализированных компаниях, обеспеченных специальным оборудованием, опытными специалистами и дающими гарантию на свою работу.

Пайка радиатора кондиционера своими руками. Устройство агрегата

Стоит отметить то, что использование охлаждающих радиаторов практикуется не только в автомобилях. Эти важные устройства используются также и в самых разных приборах.

Та же система отопления в машине тоже имеет свой радиатор. Есть радиатор и для кондиционера.

Все они выполняют похожие функции и, несмотря на некоторые конструктивные сходства, имеют множество различий, как по своей работе, так и по исполнению.

В автомобиле такой агрегат в обязательном порядке состоит из набора алюминиевых трубок, к которым особым образом прикреплены в большом количестве тоненькие пластинки, которые способствуют увеличению коэффициента теплоотдачи трубок.

Основное предназначение алюминиевых трубок в этом случае — это обеспечение протекания охлаждающей жидкости, нагретой до определенной температуры.

Протекая таким образом по трубкам, жидкость избавляется от излишнего тепла, которое уходит в атмосферу. Для более эффективного охлаждения радиатор постоянно обдувается специальным вентилятором.

Несмотря на то, что это охлаждающее устройство устроено достаточно просто и состоит из небольшого набора элементов, важность его в работе двигателя переоценить трудно. Как и любой другой агрегат, автомобильный радиатор имеет свойство периодически выходить из строя и причин тому может быть множество

Как и любой другой агрегат, автомобильный радиатор имеет свойство периодически выходить из строя и причин тому может быть множество.

Достаточно часто устройство начинает плохо функционировать ввиду того, что произошло внутреннее засорение медных патрубков или сердцевины.

Кроме этого, очень часто радиатор ломается вследствие самых разных механических неисправностей, к которым можно отнести появление микротрещин в поверхности патрубков, а также в местах их крепления к основанию.

Это может стать результатом плохой пайки, а может носить и другой характер. В случае если причиной неисправности агрегата стало засорение, то справиться с проблемой поможет промывка.

При возникновении неисправностей механического характера, решать проблему придется путем проведения определенных ремонтных работ.

Механические неисправности можно ликвидировать при помощи специального клея, некоторых химических составов, однако чаще всего это делают при помощи пайки.

Пайка универсальных радиаторов автомобиля или кондиционера проводится своими руками достаточно просто, при этом потребуется минимум материалов и инструмента.

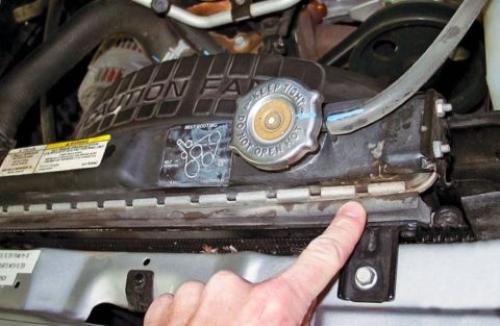

Как устранить течь радиатора кондиционера. Определение места повреждения

Автомобильные радиаторы подвержены наибольшему риску повреждения, так как работают в условиях температур с разными знаками, под воздействием сильных вибраций. Не исключены и случаи механического повреждения таких устройств.

Реже ремонтируют радиаторы кондиционеров, которые используются в роли конденсоров и испарителей. Но такие случаи тоже бывают. Очень неприятно, когда вдруг в шикарном авто в жаркое время года внезапно перестанет работать климат-контроль.

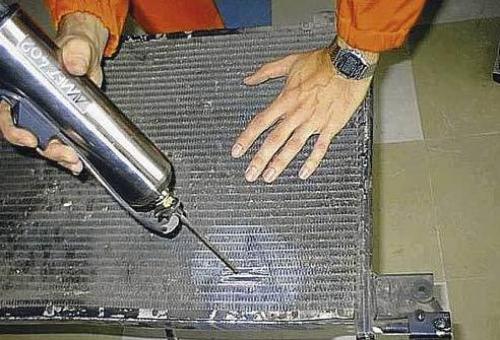

Одним из наиболее эффективных и доступных способов ремонта является пайка радиаторов

При повреждении автомобильного радиатора очень важно своевременно выявить неисправность и попытаться ее устранить

Авторадиатор, входящий в состав системы охлаждения двигателя, является очень важным ее компонентом. Конструктивно это устройство представляет собой два вертикальных бачка, соединённых большим количеством тонких горизонтальных трубок. Циркулирующая в них охлаждающая жидкость посредством естественного теплообмена отдает тепло в воздух и остывает. Для улучшения теплоотдачи поверхности трубок, соприкасающиеся с окружающим воздухом, увеличивают. Для этого к ним припаивают тонкие металлические пластинки – оребрение.

Признаками повреждения радиатора является повышение температуры двигателя при работе, а также снижение уровня охлаждающей жидкости. Конечно, потеря жидкости может происходить и не только через радиатор, но чаще всего причиной является именно этот узел. Визуально крупные повреждения можно определить, наблюдая течь охлаждающей жидкости. Но на горячем двигателе сделать это будет довольно сложно, так как антифриз будет сразу испаряться. Некоторые составы окрашивают специальными пигментами, которые остаются на поверхности детали после высыхания, что помогает выявить место повреждения.

Если установлено, что течь произошла в радиаторе, а повреждения не видно, необходимо снять устройство с автомобиля, предварительно слив охлаждающую жидкость. После этого необходимо закрыть все отверстия, оставив одно, и подавать в него воздух под небольшим давлением, опустив радиатор в емкость с водой. По выходящим пузырькам воздуха можно будет определить расположение отверстия.

Радиатор кондиционера ремонт или замена. Замена Радиатора Калина С Кондиционером

Замена радиатора калина с кондиционером
Компания LUZAR

начинает поставки двух новых моделей радиаторов для автомобилей ВАЗ 1117-1119 «Калина» с кондиционером:

1) радиатор охлаждения ВАЗ 11190-1300010-40П, фирменное наименование LRc 01182b

, для автомобилей ВАЗ 1117-1119 «Калина» с кондиционером, аналог «Panasonic» (Тайвань).

Радиатор охл. «Калина» с кондиц. «Panasonic»

2) радиатор кондиционера (конденсатор) в сборе с ресивером ВАЗ 2172-1300008, фирменное наименование LRAC 0118

, для автомобилей ВАЗ 1117-1119 «Калина» с кондиционером, аналог «Panasonic» (Тайвань).

Радиатор кондиц. (конденсатор) с ресивером «Калина» с кондиц. «Panasonic»

Напомним, что все автомобили «Калина» c климатической установкой (кондиционером) комплектуются модулями охлаждения и кондиционирования производства «Panasonic» (Тайвань). Доля «Калин» с кондиционером в структуре продаж этой популярной вазовской машины составляет от 20% до 40% (в зависимости от года выпуска).

Столкнувшись с необходимостью замены одного радиатора – радиатора кондиционера или радиатора охлаждения – автомобилист ранее был вынужден приобретать узел в сборе, переплачивая значительную сумму (более 10 000р. за узел в сборе). Теперь – с появлением на рынке радиаторов LUZAR, которые продаются отдельно – автомобилист найдет наилучший путь решения своей проблемы по доступной цене.

Внимание!

Данные радиаторы применяются только для автомобилей «Калина», но не подходят для автомобилей «Приора», оборудованных климатической установкой «Panasonic». Автомобили «Приора» комплектуются двумя видами климатических установок – производства «Halla Climat Control» и «Panasonic».

Особенности радиатора охлаждения:

1. уникально малый шаг охлаждающих трубок – 6мм – обеспечивает наилучшие показатели теплообмена при сохранении размеров сердцевины.

Особенности радиатора кондиционера:

1. мультипортовый профиль охлаждающей трубки позволяет выдерживать высокое давление хладагента;
2. комплектуется ресивером (осушителем).
