Радиатор охлаждения ВАЗ 2106. Характеристики основного радиатора

Радиатор охлаждения ВАЗ 2106. Характеристики основного радиатора

Назначение элемента — охлаждать нагретый антифриз, который прогоняет по системе водяной насос. Для максимальной эффективности воздушного обдува радиатор установлен в передней части кузова и закрыт от механических повреждений декоративной решёткой.

В последние годы выпуска модели ВАЗ 2106 комплектовались алюминиевыми теплообменниками с боковыми пластиковыми бачками. Технические характеристики штатного агрегата:

• каталожный номер радиатора — 2106–1301012;
• соты — 36 алюминиевых трубок круглого сечения, расположенных горизонтально в 2 ряда;
• размер — 660 х 470 х 140 мм, вес — 2,2 кг;
• количество штуцеров — 3 шт., два больших подключается к системе охлаждения, один малый — к расширительной ёмкости;
• в нижней части левого бачка предусмотрена сливная пробка, правого — отверстие под температурный датчик;
• изделие комплектуется 2 резиновыми опорами.

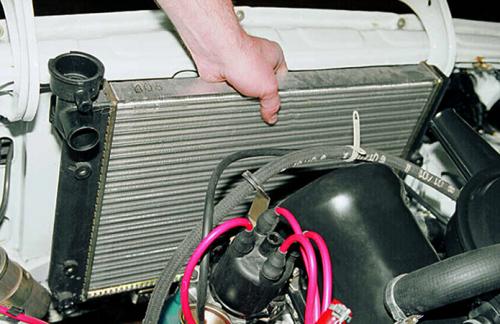

В штатном радиаторе тосол поступает в левый пластиковый бачок и по горизонтальным сотам перетекает в правый

Охлаждение тосола в радиаторе происходит за счёт протока по горизонтальным трубкам и теплообмена с алюминиевыми пластинами, обдуваемыми потоком воздуха. Крышка агрегата (не входит в комплект при покупке запчасти) играет роль клапана, пропускающего излишки теплоносителя через отводной патрубок в расширительный бак.

Штатные теплообменники на «шестёрку» производят следующие компании:

• ДААЗ – «Димитровградский автоагрегатный завод»;
• PEKAR;
• Luzar;
• «Прамо».

Радиаторы ДААЗ считаются оригинальными, поскольку именно эти запчасти устанавливал при сборке машин главный производитель — компания АтоВАЗ.

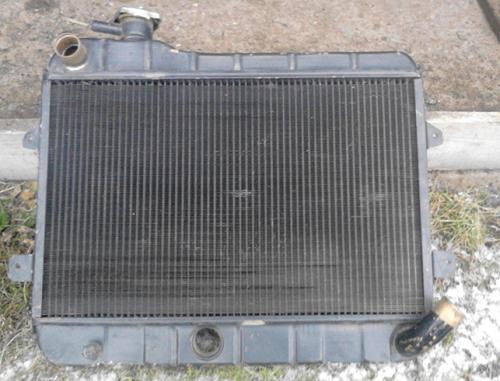

В латунном теплообменнике трубки располагаются вертикально, а бачки — горизонтально

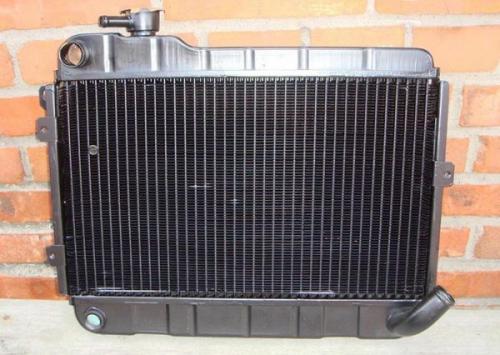

Альтернативный вариант — латунный теплообменник с каталожным номером 2106–1301010, производитель – «Оренбургский радиатор». Соты охлаждения в данном агрегате расположены вертикально, бачки — горизонтально (сверху и снизу). Размеры элемента — 510 х 390 х 100 мм, вес — 7,19 кг.

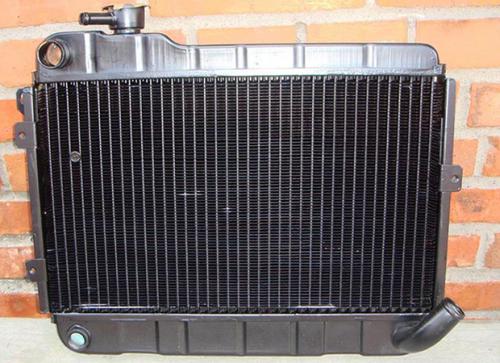

Радиатор ВАЗ 2106, изготовленный из меди, считается более надёжным и долговечным, но по цене обойдётся вдвое дороже. Подобными запчастями комплектовались все модели «Жигулей» ранних выпусков. Переход на алюминий связан с уменьшением себестоимости и облегчением авто — латунный теплообменник втрое тяжелее.

Конструкция и способ крепления основного теплообменника не зависит от типа системы питания. В карбюраторных и инжекторных версиях «шестёрки» применяются одинаковые охлаждающие агрегаты.

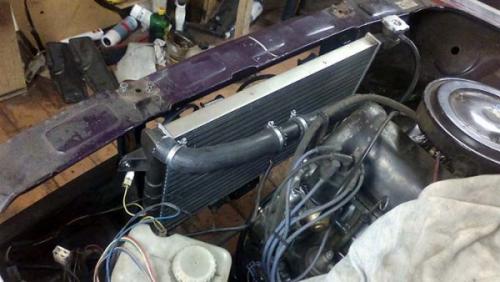

Установка теплообменника от другой модели ВАЗ чревата серьезными переделками, сложными для рядового автолюбителя

Кустарным способом на «шестёрку» можно установить агрегат от десятого семейства ВАЗ или большой радиатор от «Шевроле — Нивы», оборудованный двумя вентиляторами. Потребуется серьёзная реконструкция машины — нужно переставить петли открывания капота в другое место, иначе агрегат не поместится на передней панели кузова.

Радиатор ВАЗ 2106 характеристики. 2106-1301012 - Радиатор охлаждения алюминиевый для а/м ВАЗ 2103, 2106 и их мод. (сборн. 2х ряд. пл.бачки)

Номер PEKAR: 2106-1301012

Аналог: 2106-1301012

Применяемость:

Для а/м моделей: ВАЗ 2103, 2106 и мод.

Для двигателей

Комплектность

Радиатор охлаждения - 1 шт., комплект опор - 1 шт.

Описание

Для двигателей: ВАЗ 2103, 2106 и мод.; Доп. характеристика: Алюминиевый сборный, двухрядный

Сертификат

PDF (3.08 МБ)

Фирменный интернет-магазин:

Розничная цена:

2 637.70 ₽

Где установить:

Сеть специализированных СТО

Характеристики


Длина сердцевины, мм - 450
Ширина сердцевины, мм - 340
Толщина сердцевины, мм - 34
Длина общая, мм - 590
Ширина общая, мм - 435
Толщина общая, мм - 105

Вес и габариты

Вес (брутто):	3,75 кг
Габаритные размеры упаковки:	660x470x140 мм

Гарантийный срок эксплуатации, мес: 24

Расширенная гарантия, мес : нет

Гарантийный срок хранения, мес: 24

Ресурс: 160 000 км

Монтаж и демонтаж радиатора охлаждения согласно технической инструкции по эксплуатации и ремонту транспортного средства (машин, механизмов).

Монтаж и демонтаж радиатора охлаждения производить на сертифицированных СТО.

Конструктивные особенности (УТП)

КОНТРОЛЬ ГЕРМЕТИЧНОСТИ 100% радиаторов под избыточным давлением 0,2 МПа (2 атм).

УВЕЛИЧЕНИЕ ТЕПЛООТДАЧИ за счет использования трубок с плоскоовальным сечением и наличия турбулизатора в трубках с круглым сечением.

ОХЛАЖДАЮЩАЯ ЛЕНТА имеет специальную перфорацию и насечки, что способствует улучшению процесса теплопередачи.

АНТИКОРРОЗИОННОЕ ПОКРЫТИЕ ДОНЬЕВ из листовой стали защищает от агрессивной среды активных присадок охлаждающей жидкости.

УПЛОТНИТЕЛЬНЫЕ ПРОКЛАДКИ выдерживают перепад температур охлаждающей жидкости от -45 °С до +110 °С.

ТЕРМОСТОЙКАЯ ГЕРМЕТИЧНАЯ ЗАГЛУШКА на месте крепления датчика включения вентилятора.

Радиатор ВАЗ 2106, какой лучше. Сколько в среднем стоит Радиатор на ВАЗ 2106 и где его лучше покупать

Радиатор – одна из важных запчастей ВАЗ 2106. От его исправной работы зависит долговечность мотора. Причин выхода из строя радиатора немало. Как правило, приходится менять всю запчасть. В России радиатор для ВАЗ 2106 можно приобрести за сумму от 800 до 6000 рублей .

Что это?

Под радиатором автомастера понимают устройство, которое отводит тепло от моторной жидкости и предотвращает перегрев. Этот элемент считается важной частью системы охлаждения. Составляющими детали являются нижние и верхние баки, патрубки, сердцевина.

К выходу из строя радиатора может приводить следующее:

• Загрязнение наружной поверхности.
• Засорение сердцевины.
• Разрыв шланга.
• Механическое повреждение решетки.
• Разгерметизация.

Главным признаком поломки данной детали является появление из-под капота транспортного средства парообразного дыма.

Нередко восстановить вышедший из строя радиатор невозможно или выходит слишком дорого. В таких случаях автомастера рекомендуют проводить полную замену.

От чего зависит цена?

Прежде чем купить автозапчасть большинство водителей посещает множество точек продажи, чтобы выбрать деталь оптимальную по качеству и цене. Автомобилисты отмечают, что ценовой диапазон радиатора ВАЗ 2106 достаточно широкий. Это связано с тем, что итоговая стоимость формируется под влиянием факторов:

1. Качество.
2. Объем радиатора.
3. Конструкционные особенности машины.
4. Новизна детали.
5. Оригинальность.
6. Фирма-производитель.
7. Место приобретения товара.
8. Цена доставки (если был оформлен заказ в интернет-магазине).

Чем известнее компания-производитель, тем выше будет стоимость запчасти. С первого взгляда заказ в интернет-магазине может показаться дешевым. Но тут надо помнить, что придется также оплачивать доставку, цена которой зависит от дальности расположения фирмы от покупателя и тарификации организации.

Разновидности запчасти

По материалу изготовления сердцевины есть изделия:

• Алюминиевые (характеризуются легкостью, малой теплопроводностью, подверженностью коррозии).
• Медные (имеют тяжелый вес, высокий КПД, отличную теплопроводность, не ржавеют).
• Стальные (отличаются очень низкой теплопроводностью, поэтому сегодня практически не выпускаются).

Дороже всего обходятся медные варианты.

По форме труб есть модели:

1. С круглыми трубами (площадь поверхности теплопередачи у них ограничена).
2. С овальными (имеют более высокую теплопередачу, но их твердость ниже, чем в предыдущем варианте).

Первый тип детали стоит дешевле.

По оригинальности есть варианты:

• Неоригинальные (их может производить любая фирма, за исключением ВАЗ).
• Оригинальные (их выпускает АвтоВАЗ).

• Новый.
• Старый, но отремонтированный.
• Б/у, который не подвергался восстановлению и замене деталей.

Естественно, оригинальные и новые модели стоят дороже.

По месту покупки есть радиаторы:

1. С авторынка.
2. С интернет-магазина.
3. Приобретенные по объявлению.
4. Купленные в пункте авторазбора.
5. Приобретенные в магазине, который занимается реализацией запчастей для ВАЗ.

Примерная стоимость

Стоимость нового радиатора в России варьируется в пределах от 2500 до 6000 рублей . Б/у вариант можно взять за 800-1300 рублей .

Примерные расценки в зависимости от производителя:

• LUZAR – от 2500 рублей .
• АвтоВАЗ – от 3000 .
• ЛРЗ – от 3000 .
• KRAFT – от 2700 рублей .

Ориентировочные цены на радиатор в зависимости от материала изготовления:

• Медный – около 5000 рублей .
• Алюминиевый – от 2500 до 4000 рублей .

У кого лучше покупать деталь?

Лучше покупать радиатор охлаждения для ВАЗ 2106 оригинальный новый. Такая деталь продается в сети интернет и магазинах, которые занимаются реализацией запасных частей на ВАЗ 2106. Последнее место покупки предпочтительнее, так как не все интернет-магазины являются добросовестными.

Если финансовые средства не позволяют купить новый радиатор производства АвтоВАЗ, тогда стоит брать деталь другой фирмы. Старые запчасти обычно покупают в крайнем случае, когда бюджет сильно ограничен. Это объясняется тем, что бывшие в использовании детали низкокачественные и недолговечные.

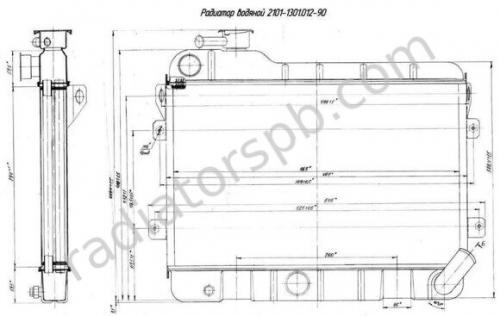

Радиатор ВАЗ 2106 размеры. Радиатор охлаждения ВАЗ-2101 медный 2-рядный: 2101-1301.012-90

Радиатор охлаждения ВАЗ: 2101-1301.012-90
Применяется на ВАЗ-2101,ВАЗ-2102 (бывший Fiat-124) двигатели: ВАЗ-2101,ВАЗ-21011
Технические характеристика радиатора:
Исполнение: медный, трубчато-пластинчатый по традиционной технологии пайки
Рядность: 2-рядный радиатор охлаждения
Габаритные размеры мм: высота- 545, ширина- 447, толщина- 130
Размеры сердцевины мм высота- 292 ширина-458,8
Диаметр патрубков мм: - вход/ выход -32
Теплоотдача кВт: - 24
Рабочая жидкость: вода/ тосол/ антифриз
Расход ОЖ радиатора лит/мин: - 90
Масса кг: - 7,345
! Поставляется без пробки заливной горловины
Производитель: ООО Оренбургский радиатор
радиатор 2101-1301.012-90 аналог:
-радиатор 1519.1301010 медный 2-рядный АО Композит-групп снят с производства
-радиатор 2101-1301012 алюминиевый по сборной технологии Wonderful

Отправим транспортной компанией: orenradspb@mail.ru

Для удобства поиска в таблице все медные радиаторы охлаждения ВАЗ производства Оренбургский радиатор

Наименование и номер радиатора	Применяемость радиатора
радиатор ВАЗ 1111.1301.012-02	ВАЗ-1111 ОКА,ВАЗ-11113
радиатор ВАЗ 2101-1301.012-90	ВАЗ-2101,ВАЗ-2102
радиатор ВАЗ 2103-1301.012-60	ВАЗ-2103,ВАЗ-2106 выпуска до 1999 г.
радиатор ВАЗ 2105-1301.012-60	ВАЗ- 2105
радиатор ВАЗ 2107-1301.012-60	ВАЗ-2107
радиатор ВАЗ 2107И.1301.012	ВАЗ-2107 с инжекторным двигателем
радиатор ВАЗ 2108-1301.010-02	ВАЗ-2108,ВАЗ-2109,ВАЗ-21099
радиатор ВАЗ 2112.1301.012-02	ВАЗ-2110 карбюраторный двигатель,ВАЗ-2111,ВАЗ-2112
радиатор ВАЗ 21102.1301.012	ВАЗ-21102 инжекторный двигатель
радиатор ВАЗ 21106.1301.012	ВАЗ-21106 двигателеь Опель
радиатор ВАЗ 1118Р1-1301012-10	ВАЗ-1118 Калина без кондиционера
радиатор ВАЗ 1118-1301012-10	ВАЗ-1118 Калина без кондиционера
радиатор ВАЗ 2170-1301012-30	ЛАДА-2170 Приора без кондиционера
радиатор ВАЗ 2121.1301.012-02	ВАЗ-2121 НИВА
радиатор ВАЗ 2121.1301.1000-02	ВАЗ-2121 НИВА
радиатор ВАЗ 2121.1301.1000-03	ВАЗ-2121 НИВА
радиатор ВАЗ 21236.Х2.1301.012-10	ВАЗ-21236 Шевроле-Нива
радиатор ВАЗ 21236-1301012-10	ВАЗ-21236 Шевроле-Нива FAM 1
радиатор ВАЗ 21214.1301.010-02	ВАЗ-21213,ВАЗ-21214 ТАЙГА инжекторный двигатель
радиатор ВАЗ 1102.1301.010-02	ЗАЗ-1102 ТАВРИЯ

ВАЗ-2101 радиатор, ВАЗ-2101 радиатор охлаждения, 2101-1301.012-90 радиатор ВАЗ-2101, 2101-1301.012-90 радиатор ВАЗ-2101, 2101 радиатор, 2101 радиатор охлаждения, копейка радиатор, копейка радиатор охлаждения, медный радиатор 2101, радиатор ВАЗ 2101 медный, купить радиатор на ВАЗ-2101, 2101-1301.012-90 радиатор 2101
