Снятие и замена радиатора охлаждения. Снятие радиатора охлаждения ВАЗ 2110

23.10.2022 в 03:44

Снятие и замена радиатора охлаждения. Снятие радиатора охлаждения ВАЗ 2110

Снятие и замена радиатора охлаждения. Снятие радиатора охлаждения ВАЗ 2110

Деталь не из дешёвых, а скупой платит дважды. Поэтому в случае с радиатором охлаждения лучше переплатить сотню-другую, но обеспечить своему двигателю нормальную рабочую температуру и избавить его от перегрева.

На родном радиаторе ВАЗ-2110 есть ушки для крепления, но некоторые производителя выпускают модели без этих креплений.

Признаки неисправности и поломки

Признаки неисправности радиатора, который подлежит замене, понятны — неисправимая течь и лужи под машиной.

Негерметичность может быть вызвана не только физическим повреждением, но и некачественными охлаждающими жидкостями. В любом случае, ремонт радиаторов с помощью волшебных присадок, затягивающих трещины и дыры, губителен для двигателя. Никто не может сказать, что это средство закупорит в системе охлаждения. Поэтому выхода два — замена или ремонт.

Артикулы

Иногда ремонт радиатора и вовсе невозможен, а иногда будет стоить дороже нового. Поэтому сразу рассмотрим предложения рынка и модель. А модели всего две — для 1,5-литрового карбюраторного двигателя и для всех остальных.

Более поздние модели для всех инжекторных моторов подходят и к Приоре, и к Калине. Старый радиатор для карбюраторного двигателя имеет каталожный номер 2110-0810106000 и стоит порядка 1000-1500 рублей.

Новый с артикулом 2172-1300010, 2112-1301012, 21102-1301012, 2170-1301012-95 может стоить от двух до шести тысяч.

На «десятки» с 2008 года с завода ставили «приоровские» радиаторы.

Цены

Цена радиатора ВАЗ-2110 зависит от материала и производителя:

  1. Медный радиатор. Выпускается всего несколькими заводами: Оренбург, ШААЗ и несколькими зарубежными компаниями. Высокая цена оправдывается высоким ресурсом, превосходными теплоотводящими свойствами и ремонтопригодностью. Из минусов — только цена и вес. Он тяжелее как по рублям, так и по килограммам.

    Радиатор медный 2-х рядный.

  2. Алюминий. Самый популярный тип радиаторов, потому что самый доступный. К его плюсам причисляют то, за что не любят медные — вес и цену. Он лёгкий дешёвый. В остальном он сильно уступает медному — по устойчивости к коррозии, по прочности, по ресурсу, по теплоотводящим свойствам. К тому же алюминиевые радиаторы не подлежат ремонту. Их выпускают несколько десятков отечественных и зарубежных заводов, а самыми популярными считаются радиаторы ДААЗ, Лузар, Kraft, Weber, Bautler и ещё целый ряд заводов.

    Радиатор алюминиевый 2112-1301012.

Снимаем радиатор охлаждения на ВАЗ-2110

Независимо от того, что нам предстоит, замена или ремонт, радиатор нужно снять. Операция простая и займёт всего несколько минут, а для работы пригодится только ёмкость для слива антифриза и стандартный набор инструментов.

Работу удобнее проводить с возможностью доступа под машину, а слив антифриза проводим на холодном двигателе.

  1. Открываем крышку расширительного бачка.

    Откручиваем крышку бачка.

  2. В левой нижней части радиатора находим сливную пластиковую пробку.

    Подставляем ёмкость и откручиваем пробку радиатора.

  3. Подставляем под неё ёмкость для антифриза, затем выкручиваем пробку и сливаем жидкость.
  4. На задней части блока цилиндров находим заглушку, выкручиваем её и сливаем остатки жидкости из системы.

    Ключом на 13 выворачиваем пробку на блоке цилиндров.

  5. Система пустая, осталось освободить доступ к радиатору. Для этого снимаем вентилятор охлаждения, предварительно отключив колодку проводов.

    Снимаем хомут и разъединяем колодки.

  6. Откручиваем два болта крепления корпуса вентилятора слева и один снизу.
    Отворачиваем два болта с левой стороны. Отворачиваем гайки верхнего крепления. Снизу отворачиваем последнюю гайку.
  7. Можно снимать вентилятор в сборе с кожухом.

    Вытаскиваем кожух вместе с вентилятором.

  8. Плоской отвёрткой ослабляем хомуты патрубков, отводим их дальше от радиатора.
  9. Снимаем с радиатора патрубки.

    Снимаем патрубки.

  10. Наклоняем радиатор в сторону мотора и вынимаем его вверх.

    Аккуратно вытаскиваем радиатор, могут течь остатки тосола.

Замена радиатора охлаждения логан с кондиционером. Процедура замены

Замена радиатора Рено Логан потребует от водителей разборки некоторых элементов в районе торпеды, поскольку именно за ней располагается сам радиатор. В «Логане» это сделано максимально удобно, если сравнивать с другими автомобилями. Водителям будет достаточно только демонтировать небольшую панель непосредственно в районе расположения педалей.  Для этого понадобится набор ключей, в том числе типа Torx, небольшая отвертка, пассатижи и компактный фонарик. Места для работ крайне мало, поэтому будьте готовы, что придется изворачиваться в салоне.

Процесс замены радиатора охлаждения Рено Логан для печки включает следующие этапы:

  1. Отключите аккумуляторную батарею.
  2. Далее в подкапотном пространстве необходимо найти патрубки, которые направлены в радиатор печки. Перед хомутами установите зажимы, чтобы предотвратить разлив ОЖ. Только после этого можете отсоединить патрубки. Если не хотите рисковать, слейте полностью всю ОЖ.
  3. С правой стороны от педалей необходимо снять пластиковый кожух, который находится под приборами.
  4. В районе обивки с помощью пассатижей снимите клипсу, после чего напольный ковер модно откатить на достаточное расстояние.
  5. Металлическая планка, которая придерживает приборную панель, крепится на нескольких болтах. Вам необходимо открутить их.
  6. К планке также крепится разъем зажигания, который потребуется отключить.
  7. Выкрутите 2 самореза и еще один болт посередине (здесь понадобится ключ Torx).
  8. Подложив под патрубки ветошь, можно отсоединить их от самого радиатора.
  9. Обязательно проверьте состояние колец и удалите грязь с концов патрубка.
  10. Надавив на специальные защелки, можно снять радиатор.
  11. Установите в посадочное место новый радиатор, замените при необходимости кольца и смажьте их.
  12. Выполните сборку в обратном порядке.

Замена радиатора печки без снятия панели

Итак, если в районе радиатора печки Вы обнаружили маслянистую жидкость – значит пора выполнить замену радиатора печки Вашей калины и сделать это желательно поскорее, пока течь не усилилась. Радиатор печки в Калине находится в центральной консоли, чуть ниже отсека для магнитолы, чуть правее и выше педали газа.

Сняв пластиковую накладку, Вы сможете увидеть поверхность радиатора и визуально оценить его состояние. Взгляните, на моей Калине после восьмой зимы радиатор печки выглядел так:

Штатный калиновский радиатор отопителя делают из дух материалов: пластика и алюминия. Зимой он испытывает большие перепады температуры, поэтому и подтекать радиатор начинает, обычно в холодное время года. На моей калине радиатор печки начал подкапывать уже на третьем году жизни, но это происходило так медленно, что я ничего не заметил.

Тосол проник внутрь ЭБУ и окислил плату, она замкнула, и машина перестала заводиться. Поставив новый ЭБУ (цена 5000 р.), я замотал его в полиэтилен (надо было сделать это еще на новой машине). Прошло еще 5 лет, окислы на торце радиатора становились все заметнее и вот прошлой зимой, первые капли антифриза упали на коврик с водительской стороны:

Думаю, все это время тосол очень медленно подтекал из радиатора в воздуховод, откуда успевал испаряться потоком воздуха. Позже, вынув родной радиатор печки Калины, я обнаружил под ним лужицу зеленого цвета:

Итак, увидев капли тосола, я понял, что откладывать ремонт печки больше нельзя. На весну я запланировал обязательную замену радиатора печки Калины и в ожидании начал изучать интернет в поисках информации.

Замена радиатора кондиционера. Назначение и устройство системы кондиционирования

Большинство современных автомобилей оборудованы системой кондиционирования (СК) воздуха, которая представляет собой комплекс устройств, создающих и поддерживающих в салоне транспортного средства комфортный микроклимат. Если кондиционер отсутствует, его можно установить как дополнительную опцию.

СК выполняет следующие основные задачи:

  • охлаждение воздуха, циркулирующего в салоне авто, до комфортной для водителя и пассажиров температуры;
  • предотвращение запотевания лобового и боковых стёкол машины;
  • поддержание в салоне оптимального уровня влажности;
  • предотвращение проникновения в салон выхлопных газов и запахов с улицы.

СК, как и любой другой узел авто, необходимо поддерживать в работоспособном состоянии. С этой целью следует периодически проводить её техническое обслуживание, а в отдельных случаях — и ремонт. Кроме этого, через определённые промежутки времени требуется дозаправка кондиционера хладагентом, функции которого выполняет фреон.

Любая СК состоит из следующих основных элементов:

  • радиатор системы кондиционирования (конденсор);
  • ресивер-осушитель;
  • расширительный клапан;
  • испаритель;
  • датчик давления;
  • компрессор.

Радиатор кондиционера (РК) состоит из множества сверхтонких каналов, благодаря которым оптимизируется теплоотдача и происходит конденсация хладагента. Чаще всего он изготовлен из алюминия, однако могут использоваться и другие сплавы.

В радиаторе происходит переход фреона из газообразного состояния в жидкое, то есть его конденсация. Принудительная циркуляция хладагента, в процессе которой происходит теплоотдача, происходит с помощью насоса компрессора.

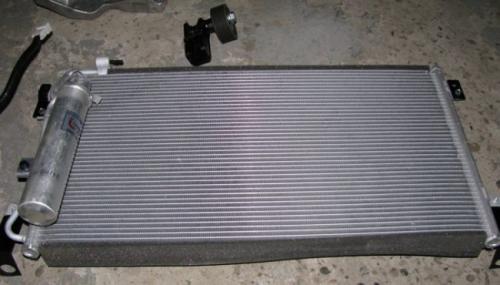

Замена радиатора кондиционера. Назначение и устройство системы кондиционированияРадиатор кондицинера обычно изготавливается из алюминия

Для повышения эффективности обдува РК может быть оборудован дополнительными вентиляторами, установленными перед ним. Радиатор является довольно уязвимым узлом, подверженным механическим повреждениям и коррозии.

Принцип действия РК основан на физико-химических свойствах фреона и состоит в следующем:

  1. Фреон принудительно циркулирует по замкнутому герметичному контуру системы кондиционирования.
  2. Газообразный фреон сжимается компрессором, и его температура существенно повышается.
  3. Компрессор направляет кипящий газообразный фреон под давлением в РК.
  4. В РК фреон охлаждается и конденсируется.
  5. Жидкий фреон направляется в контур высокого давления к расширительному клапану.
  6. Фреон распыляется и направляется в испаритель.
  7. Жидкий фреон испаряется, благодаря чему происходит охлаждение салона.
  8. Холодный газ направляется в компрессор по контуру низкого давления.

Замена радиатора охлаждения ВАЗ 2114. Последовательность замены

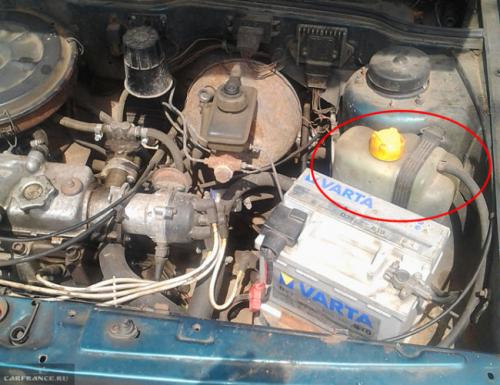

  • Работы выполняются, когда двигатель автомобиля остыл. Снимаем пробку с расширительного бачка, сливаем тосол.

Замена радиатора охлаждения ВАЗ 2114. Последовательность замены

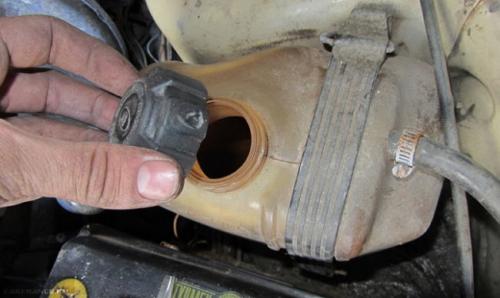

Снимаем пробку с расширительного бачка

  • Снимаем корпус воздушного фильтра.

Замена радиатора охлаждения ВАЗ 2114. Последовательность замены

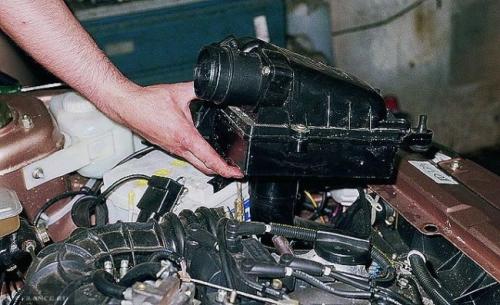

Снимаем корпус воздушного фильтра

  • Демонтируем радиатор вместе с охлаждающим вентилятором, что проще или сначала вентилятор, а затем сам радиатор, что несколько сложнее. Для этого снимаем разъем питания двигателя электровентилятора, снимаем хомуты и отсоединяем все патрубки, подходящий к радиатору.

Замена радиатора охлаждения ВАЗ 2114. Последовательность замены

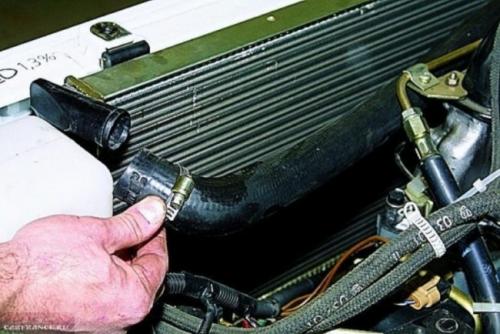

Демонтаж радиатора охлаждения и его патрубков

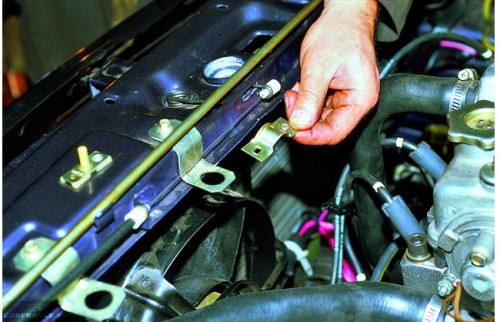

  • Отворачиваем пластину, фиксирующую радиатор, наклоняем его в сторону двигателя и извлекаем с места установки.

Замена радиатора охлаждения ВАЗ 2114. Последовательность замены

Отворачиваем пластину, фиксирующую радиатор

  • Монтаж нового радиатора выполняется в обратном порядке. После установки на место, необходимо залить новый тосол в расширительный бачок, проверить работу двигателя и срабатывание системы охлаждения. Дождаться включения вентилятора охлаждения и проверить, не закипает ли тосол в бачке.

Замена радиатора охлаждения ВАЗ 2114. Последовательность замены

Заливаем тосол в радиатор и расширительный бачок

Работа по замене радиатора охлаждения двигателя на автомобиле ВАЗ-2114 – процесс достаточно простой, и, обладая основными слесарными навыками, можно выполнить его самостоятельно.

Обязательные условия – аккуратность и соблюдение инструкции. Система охлаждения двигателя – одна из основных и поэтому требует постоянного внимания и ухода, охлаждающую жидкость необходимо периодически заменять. Уход за системой охлаждения обеспечит долгую жизнь двигателя и удешевит эксплуатацию самого автомобиля.

Замена радиатора охлаждения ВАЗ 2110. Снятие и замена радиатора охлаждения ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112

Дорогие друзья, предлагаем вашему вниманию краткий мануал по снятию и замене радиатора на десятке. Таким же образом данная процедура производится на моделях 2111 и 2112. Радиатор подлежит замене в случае течи. Запаивать радиатор дело неблагодарное - проще заменить и забыть на долгое время. Так же рекомендуем в комплексе заменить все хомуты (если у вас заводские) и  в идеале все патрубки. Обычно с "возрастом" у радиатора ухудшается и пропускная способность, соответственно охлаждает  хуже, поэтому лучше его именно заменить а не паять. Итак, приготовим необходимый инструмент и  приступим к работе. Открываем капот и откручиваем сливную пробку радиатора. Откручиваем нижнюю заглушку для слива тосола и в какую либо чистую посудину сливаем старую охлаждайку:

Снятие и замена радиатора охлаждения. Снятие радиатора охлаждения ВАЗ 2110 07

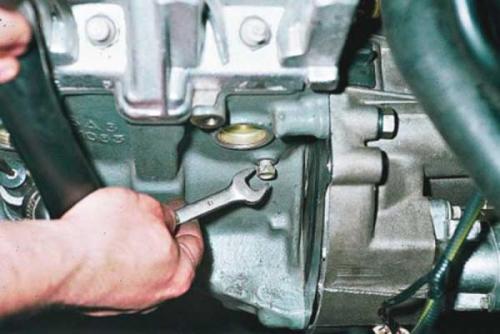

Берем ключик на 13 и подбираемся к сливной пробке на блоке двигателя, откручиваем и ее, сливаем остатки тосола.

Снятие и замена радиатора охлаждения. Снятие радиатора охлаждения ВАЗ 2110 08

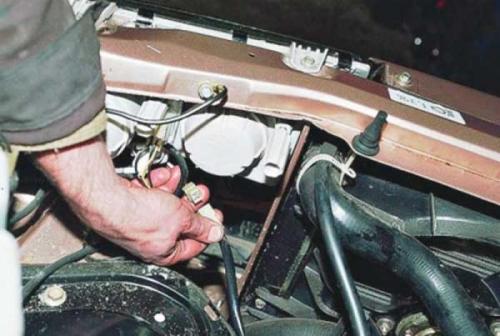

Отсоединяем фишку, которая запитывает наш электровентилятор радиатора.

Снятие и замена радиатора охлаждения. Снятие радиатора охлаждения ВАЗ 2110 09

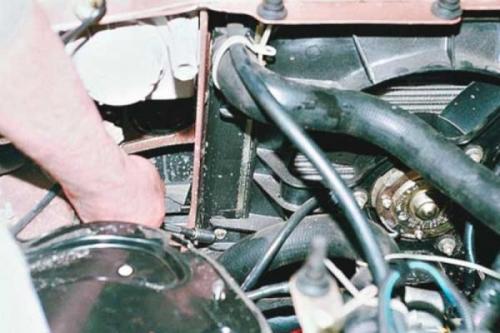

Затем откручиваем два нижних болта крепления электровентилятора с обеих сторон:

Снятие и замена радиатора охлаждения. Снятие радиатора охлаждения ВАЗ 2110 10

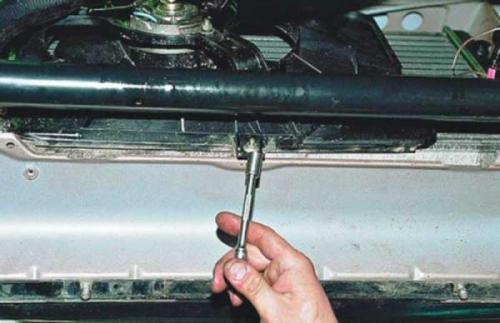

Затем подбираемся снизу и откручиваем последний болт крепления электровентилятора.



Снятие и замена радиатора охлаждения. Снятие радиатора охлаждения ВАЗ 2110 11

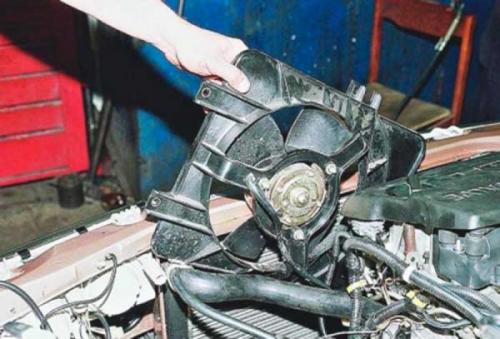

После чего электровентилятор системы охлаждения больше ничего не держит и мы его изымаем из моторного отсека:

Снятие и замена радиатора охлаждения. Снятие радиатора охлаждения ВАЗ 2110 12

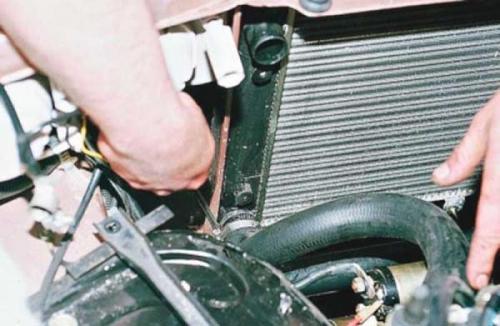

Теперь откручиваем хомуты на патрубках идущих к радиатору. Если у вас еще заводские - придется попотеть, но впоследствии рекомендуется их выкинуть и использовать нормальные, как на фото ниже.

Снятие и замена радиатора охлаждения. Снятие радиатора охлаждения ВАЗ 2110 13

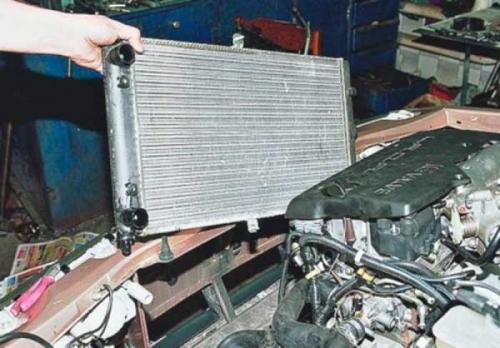

После того как хомуты ослаблены, аккуратно отсоединяем патрубки от радиатора. Оттуда могут стечь остатки тосола, ну да ничего страшного. Аккурато снимаем радиатор, чуть наклонив его в сторону двигателя.

Снятие и замена радиатора охлаждения. Снятие радиатора охлаждения ВАЗ 2110 14
