Инструкция по снятию радиатора охлаждения ВАЗ-2110. Снятие и замена радиатора охлаждения ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112
Инструкция по снятию радиатора охлаждения ВАЗ-2110. Снятие и замена радиатора охлаждения ВАЗ-2110, ВАЗ-2111 и ВАЗ-2112
Дорогие друзья, предлагаем вашему вниманию краткий мануал по снятию и замене радиатора на десятке. Таким же образом данная процедура производится на моделях 2111 и 2112. Радиатор подлежит замене в случае течи. Запаивать радиатор дело неблагодарное - проще заменить и забыть на долгое время. Так же рекомендуем в комплексе заменить все хомуты (если у вас заводские) и в идеале все патрубки. Обычно с "возрастом" у радиатора ухудшается и пропускная способность, соответственно охлаждает хуже, поэтому лучше его именно заменить а не паять. Итак, приготовим необходимый инструмент и приступим к работе. Открываем капот и откручиваем сливную пробку радиатора. Откручиваем нижнюю заглушку для слива тосола и в какую либо чистую посудину сливаем старую охлаждайку:
Берем ключик на 13 и подбираемся к сливной пробке на блоке двигателя, откручиваем и ее, сливаем остатки тосола.
Отсоединяем фишку, которая запитывает наш электровентилятор радиатора.

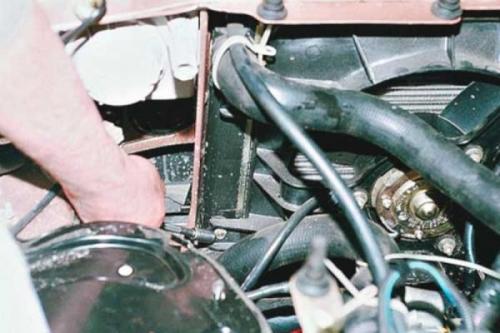

Затем откручиваем два нижних болта крепления электровентилятора с обеих сторон:
Затем подбираемся снизу и откручиваем последний болт крепления электровентилятора.
После чего электровентилятор системы охлаждения больше ничего не держит и мы его изымаем из моторного отсека:

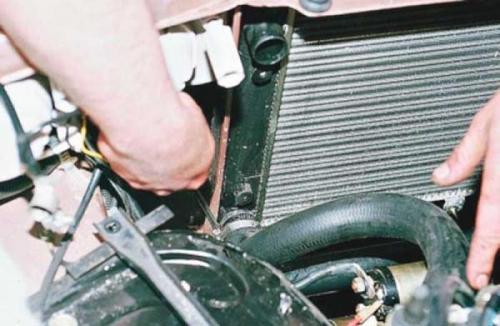

Теперь откручиваем хомуты на патрубках идущих к радиатору. Если у вас еще заводские - придется попотеть, но впоследствии рекомендуется их выкинуть и использовать нормальные, как на фото ниже.

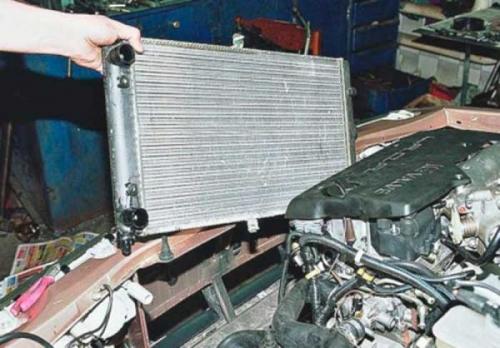

После того как хомуты ослаблены, аккуратно отсоединяем патрубки от радиатора. Оттуда могут стечь остатки тосола, ну да ничего страшного. Аккурато снимаем радиатор, чуть наклонив его в сторону двигателя.
Крепление радиатора ВАЗ 2110. Замена радиатора охлаждения в автомобиле ВАЗ 2110
Осуществить установку новой детали будет не сложно. Перед началом работы лучше посмотреть видео по замене радиатора ВАЗ 2110, которое можно найти на любом сайте по авторемонту. Ролик позволит наглядно прочувствовать все тонкости процедуры, чтобы все прошло гладко и без лишних проблем. Все действия будут сопровождаться советами мастеров, которые также помогут лучше разобраться в ситуации.
Замена рамки радиатора ВАЗ 2110 или всего устройства целиком начинается со снятия агрегата. Для этого потребуется провести следующие действия:
- Отключаем питание от аккумулятора, а затем аккуратно вынимаем его.
- Сливаем охлаждающую жидкость в заранее подготовленный резервуар.
- Снимаем воздушный фильтр.
- Расстегиваем хомуты, стягивающие проводку, и отключаем электропитание от системы охлаждения.
- Отключаем от радиатора ведущие к нему шланги.
- Откручиваем крепления агрегата и аккуратно наклоняем его на себя, чтобы вытащить.
- Установка нового агрегата производится в обратном порядке.
При замене радиатора стоит обратить внимание также на шланги и патрубки. Если на них имеются видимые следы износа, лучше сразу заменить их, чтобы через некоторое время не пришлось вновь заниматься ремонтом системы охлаждения. Также нужно проверить подушки радиатора. В процессе снятия они могут быть повреждены, и тогда их тоже стоит поменять, чтобы избежать проблем с работой нового устройства.
В целом на всю процедуру уходит не так много времени. Главное производить все действия внимательно, особенно во время отключения проводки. Все провода в автомобильной электрике довольно тонкие, так что не нужно прикладывать к ним лишние усилия, чтобы не порвать. Важным моментом перед началом любой работы является подготовка к ней. Водитель должен заранее раздобыть все необходимые инструменты, детали и расходные материалы, чтобы во время ремонта не оказалось, что нужной вещи нет под рукой.
Цена замены радиатора на ВАЗ 2110 приемлема для всех автолюбителей. При покупке лучше ориентироваться на оригинальные комплектующие, так как они выпускаются производителем автомобиля, а значит, имеют идеально точные габариты и технические характеристики для работы с ним. Найти аналог в современном мире не проблема, но по качеству он будет уступать оригиналу.
Как снять радиатор с ВАЗ 2110. Замена
Перед тем как снять радиатор на ВАЗ-2110, нужно слить старую охлаждающую жидкость. Открываем капот и ставим под низ теплообменника емкость. Откручиваем сливной краник при помощи ключа на 13. Чтобы в системе не образовывался вакуум, следует выкрутить крышку расширительного бачка. Так жидкость потечет намного быстрее.
Поскольку в системе используется электрический вентилятор принудительного охлаждения, нужно отсоединить и его. Сперва откручиваем клемму, от которой он запитывается.
Далее находим по бокам два крепежных болта. Откручиваем их накидным или гаечным ключом. После этого выкручиваем третий болт. Он находится в нижней части электровентилятора. Затем можно спокойно извлекать его из креплений наружу.
Но на этом замена радиатора охлаждения ВАЗ-2110 не заканчивается. Поскольку теплообменник соединен с системой при помощи патрубков, нужно снять и их. Эти резиновые элементы расположены по периметру с нижней и верхней части. При помощи крестовой отвертки откручиваем крепежные хомуты.
Как далее производится замена радиатора охлаждения на ВАЗ-2110? Затем следует аккуратно отсоединить патрубки. Обратите внимание, что они могут быть плотно зажаты в отверстиях. Поэтому придется приложить силу. Старайтесь не повредить рядом расположенные навесные элементы. После этого можно извлекать старый радиатор наружу. Доставать его нужно под наклоном (в сторону двигателя), иначе он будет упираться в «телевизор».

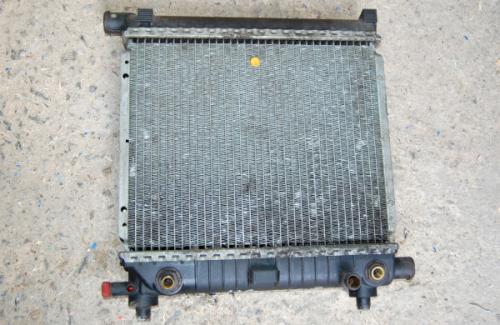

ВАЗ-2112 замена радиатора охлаждения. Замена РО
Замена радиатора охлаждения Ваз 21124
Как и говорилось выше, замена радиатора нужна в том случае, когда его ремонт невозможен и обнаруживаются частые течи ОЖ. Проверяется РО с помощью специального оборудования в мастерской, где его можно еще «вылечить».
Как и говорилось выше, изъеденные со временем ржавчиной места, с помощью сварки восстанавливаются.
Ваз 2112 радиатор охлаждения и его замена
Если ремонт не помог, то проводится замена РО следующим образом:
- В первую очередь, снимается с автомобиля АКБ.
- ОЖ сливается.
- Снимается также воздушный фильтр.
- После этого надо найти хомут, который стягивает жгуты проводов и расстегнуть его (в крайнем случае, можно разрезать и поставить затем новый).
- Таким же манером расстегиваем хомут дроссельной заслонки, расположенный на кожухе вентилятора.
- Пришло время ослабить затяжку хомутов с последующим отсоединением отводящего шланга РО от термостата. Одновременно надо снять и подводящий шланг РО от рубашки охлаждения.
Ваз 2112 снятие радиатора охлаждения
- Теперь нужно ослабить затяжку хомута, который фиксирует пароотводящий шланг, и отсоединить его от расширительного бачка. После этого снять со шланга хомут крепления.
- Пароотводящий шланг вытаскивается из хомутов, которые стягивают его со шлангом расширительного бачка и подводящей трубой водяного насоса.

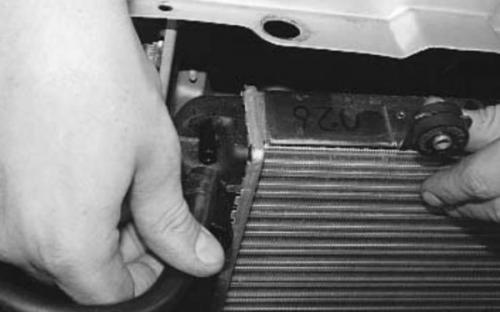

- Гайка, которая фиксирует радиатор к кузову в верней части, отворачивается. Речь идет о гайке, которая одновременно крепит и кожух вентилятора.
- Наклоняем РО к двигателю и вынимаем движением вверх. Демонтировать этот элемент нужно вместе с вентилятором.
- Отсоединяем от РО все навесное оборудование (шланги).
- 2 болта и гайки держат кожух с вентилятором. Они отворачиваются, и кожух с вентилятором отделяется от РО.
Примечание. На РО должны остаться две подушки нижнего крепления. Их надо тоже в обязательном порядке заменить, если они порваны или потеряли былую упругость.
- На новый радиатор одевается кожух с вентилятором. Подушки, как и было сказано, ставятся новые.
- РО устанавливается на место. Заливается в систему ОЖ.
- Процесс замены окончен.
