Как запаять алюминиевый радиатор автомобиля своими руками. Выполнение пайки радиатора в домашних условиях

Как запаять алюминиевый радиатор автомобиля своими руками. Выполнение пайки радиатора в домашних условиях

Пайка радиаторов системы охлаждения является классическим методом ремонта. Она применялась еще в начале прошлого века. В то время радиаторы изготавливались из меди или ее сплавов (обычно латунь). Технология пайки в то время была отработана. Медный чайник могли отремонтировать в любом городе. Процесс пайки выполняется при температуре плавления используемого припоя. Для выполнения пайки требуются следующие материалы и инструменты:

• мощный паяльник на 220 Вольт (лучше использовать молоткового типа мощностью 250 или 200 Ватт, при отсутствии – минимум на 100 Ватт);
• наждачная бумага средней зернистости;
• активный флюс;
• припой оловянно-свинцовый ПОС-60 или ПОС -40;
• растворитель для очистки поверхности.

Перед началом ремонта радиатор демонтируют, далее его следует промыть, можно проточной водой.

Предварительно ремонтируемую поверхность радиатора очищают от посторонних загрязнений. Далее в случае необходимости для обеспечения доступа к месту пайки аккуратно удаляют охлаждающие ребра. Затем производят чистовую зачистку при помощи наждачной бумаги.

Паяльник (если он новый) предварительно залуживают. Для этого на его разогретое до рабочей температуры жало наносят активный флюс, далее на жало паяльника расплавляют припой. В случае отсутствия активного флюса можно использовать таблетку аспирина. При этом желательно не вдыхать «термоядерные» испарения от таблетки.

Далее активный флюс наносят на зачищенное место. После этого на жало паяльника наносят большую каплю припоя и производят процесс пайки. Он требует наличия небольшого опыта. Возможно, потребуется время, чтобы выполнить качественную пайку.

Как запаять алюминиевый радиатор интеркулера. Как можно запаять алюминиевый радиатор

Перед тем, как запаять алюминиевый радиатор в домашних условиях, стоит выбрать подходящую технологию ремонта. Существует четыре основных метода восстановления охладительного контура:

• пайка паяльником или горелкой;
• химическая пайка (холодная сварка или эпоксидный клей);
• сварка в защитной среде инертного газа (TIG);
• композитное наращивание.

Основные особенности каждого метода ремонта описаны ниже в таблице.

Технологии пайки алюминиевого радиатора: особенности

Пайка своими руками паяльником/горелкой

Пайка радиатора паяльником

Пайка алюминиевого радиатора паяльником или газовой горелкой позволяет герметизировать трещины и пробоины до 1–2 мм , легко осуществляется в домашних условиях, но не дает долговечного результата .

В процессе пайки флюс разъедает слой окислов и препятствует образованию нового. Расплавленный металл припоя проникает в микрорельеф, взаимодействуя с атомами алюминия, но единой кристаллической структуры с ними, как при сварке, не образует. Из-за этого соединение, несмотря на относительно высокую прочность, остается неоднородным. Так как соединение разнородных металлов не восстанавливает прочность на 100%, под действием перепадов температур, вибраций и других механических нагрузок соединение со временем деградирует.

Химическая пайка

Использование холодной сварки

Альтернатива пайке алюминиевого радиатора, легко осуществимая в домашних условиях – химическое восстановление. В данном случае не требуется паяльное оборудование, а для герметизации отверстия используется полимерный материал. Это может быть эпоксидная или полиэфирная смола, либо «холодная сварка» – двухкомпонентный клей для металла. Метод работает для небольших трещин и дыр, позволяет быстро устранить течь без специнструмента, но недолговечен .

Полимерные клеящие составы не вступают в прямую реакцию с металлом, но за счет хорошего заполнения проникают в микрорельеф восстанавливаемого участка и образуют прочное зацепление после полимеризации.

Композитное наращивание

Ремонт большого отверстия композитным наращиванием

Разновидностью химического ремонта является композитное наращивание. Оно помогает заделать большие отверстия (до десятков миллиметров), например, восстановить пробитый нижний или верхний бачок. Подготовка поверхности осуществляется так же, как и при обычной заклейке, но в ходе ремонта дополнительно используется армирующий материал. Это может быть стекломат или стеклоткань (плотность от 300), углеткань, базальтовое полотно. В ходе ремонта вырезается фрагмент армирующего полотна, который пропитывается клеевым составом и укладывается на отверстие, чтобы полностью перекрыть его.

При выборе полимера для восстановления радиатора из алюминия важно выбирать материал со сравнимым коэффициентом температурного расширения . Это составы вроде «Эпокси металл – Момент», Abro Steel, Novol Plus 710 и другие полимеры, которые рассчитаны на алюминиевые поверхности.

Если выбрать полимер, коэффициент расширения которого сильно отличается от алюминия – заплата быстро отвалится!

Сварка аргоном

Ремонт автомобильного радиатора с помощью аргоновой сварки

Самый надежный способ восстановления алюминиевого радиатора – сварка в среде защитного газа. Аргонодуговая сварка (TIG) позволяет устранить дефекты любого типа и площади при наличии доступа к поврежденному участку.

Недостаток технологии заключается в сложности и высокой стоимости: к некоторым дефектам сложно подобраться горелкой сварочного аппарата, в особенности человеку без опыта такой способ не доступен. Стоимость аппарата для TIG-сварки начального уровня – от 10 000 рублей. Поэтому, если есть возможность, лучше отдать специалисту – заварить алюминиевый радиатор аргоном стоит в среднем около 2000 рублей. Точная цена напрямую зависит от площади повреждений – стоимость сварки 1 кв. см – порядка 700 рублей.

Можно ли запаять алюминиевый радиатор оловом. Самостоятельный ремонт большой поверхности

Иногда приходится сталкиваться с необходимостью ремонта большой площади алюминиевого изделия. Обычные способы в домашних условиях не эффективны. Чем заклеить алюминиевый радиатор в таком случае, или как его запаять?

Для того чтобы починить большие поврежденные поверхности, можно использовать плавень, изготовленный в домашних условиях.

Участок, который нужно отремонтировать, предварительно зачищают и обезжиривают специальным составом. Алгоритм действий такой же, как и при подготовке поверхности при использовании железно-канифольного флюса.

Компоненты для плавня берут в следующем процентном соотношении:

• хлорид калия — 56%;
• хлорид лития — 23%;
• поваренная соль — 75%;
• сульфат натрия — 4%;
• криолит — 10%.

Сырьё для плавня перетирают в ступке до состояния пудры, ссыпают в тигель и перемешивают до однородного состояния, затем аккуратно расплавляют.

Если полученные порошки предназначены для длительного хранения, их нужно пересыпать в темные ёмкости с плотными пробками и убрать подальше от солнечных лучей и других источников тепла.

Как паять радиатор с использованием плавня:

• поврежденный участок прогревают с помощью газовой горелки;
• на прогретое место наносят тонкий слой плавня;
• пропаивают повреждение с применением оловянно-свинцового припоя с небольшой добавкой висмута.

Необходимо знать, что нельзя прогревать место повреждения сильным огнём от газовой горелки. Это приведёт к тому, что участок просто будет прожжён. Важно подобрать тот уровень горения газа, который позволит именно прогреть, а не прожечь алюминиевое изделие.

Если газовой горелкой пользуется не профессионал, он может не знать, как её правильно зажигать. Бывает, что горелку сразу включают на полную мощность. В результате газ, не успевая воспламенится, резко «проносится» сквозь пламя зажигалки. Горелка зажжётся сразу, если уменьшить её мощность.

Как запаять алюминиевый радиатор отопления. Спосо. Железно-канифольный флюс

Итак, чем запаять поврежденный алюминиевый радиатор? Проще всего использовать флюс на основе канифоли. Инструкция будет следующей:

• Подготовка. Зачищаем обрабатываемый участок, удаляя остатки краски и загрязнения, затем ошкуриваем металл абразивом и обезжириваем растворителем. Чем тщательнее мы выполним все эти работы, тем эффективнее будет ремонт.

Основа флюса — измельченная канифоль

• Приготовление флюса. В металлическом тигле плавим канифоль, постепенно нагревая емкость и помешивая плавящееся вещество. Небольшими порциями добавляем железные опилки (1 часть на 2 части канифоли) и размешиваем до полной однородности смеси.

Опилки в составе смеси для пайки играют роль абразива

• Обработка поверхности. Ремонтируемый участок покрываем тонким слоем расплавленного железно-канифольного флюса. Чем меньше будет пропущенных участков, тем выше будет качество ремонта.

И работы с флюсами, и пайку желательно проводить под вытяжкой. Если такой возможности нет, то работать нужно в хорошо проветриваемом помещении.

Внесение пропоя под слой флюса позволяет обезопасить поверхность от кисления

• Пайка. На паяльник набираем небольшое количество припоя, после чего круговыми движениями наносим его на алюминий под слоем флюса. Железные опилки при этом работают как абразив: они счищают оксиды, обеспечивая связь припоя и алюминия. Расплавленная канифоль позволяет свести к минимуму доступ кислорода, потому вторичное окисление не происходит.

Основной минус этого метода пайки алюминия — его сложность. Практически невозможно обрабатывать так большие повреждения, поскольку флюс быстро застывает, и качество ремонта снижается.

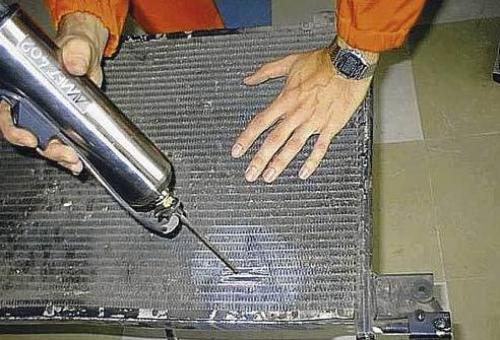

Как запаять алюминиевый радиатор кондиционера. Устройство агрегата

Стоит отметить то, что использование охлаждающих радиаторов практикуется не только в автомобилях. Эти важные устройства используются также и в самых разных приборах.Та же система отопления в машине тоже имеет свой радиатор. Есть радиатор и для кондиционера.

Все они выполняют похожие функции и, несмотря на некоторые конструктивные сходства, имеют множество различий, как по своей работе, так и по исполнению.

В автомобиле такой агрегат в обязательном порядке состоит из набора алюминиевых трубок, к которым особым образом прикреплены в большом количестве тоненькие пластинки, которые способствуют увеличению коэффициента теплоотдачи трубок.

Основное предназначение алюминиевых трубок в этом случае — это обеспечение протекания охлаждающей жидкости, нагретой до определенной температуры.

Протекая таким образом по трубкам, жидкость избавляется от излишнего тепла, которое уходит в атмосферу. Для более эффективного охлаждения радиатор постоянно обдувается специальным вентилятором.

Несмотря на то, что это охлаждающее устройство устроено достаточно просто и состоит из небольшого набора элементов, важность его в работе двигателя переоценить трудно. Как и любой другой агрегат, автомобильный радиатор имеет свойство периодически выходить из строя и причин тому может быть множество

Как и любой другой агрегат, автомобильный радиатор имеет свойство периодически выходить из строя и причин тому может быть множество.

Достаточно часто устройство начинает плохо функционировать ввиду того, что произошло внутреннее засорение медных патрубков или сердцевины.

Кроме этого, очень часто радиатор ломается вследствие самых разных механических неисправностей, к которым можно отнести появление микротрещин в поверхности патрубков, а также в местах их крепления к основанию.

Это может стать результатом плохой пайки, а может носить и другой характер. В случае если причиной неисправности агрегата стало засорение, то справиться с проблемой поможет промывка.

При возникновении неисправностей механического характера, решать проблему придется путем проведения определенных ремонтных работ.

Механические неисправности можно ликвидировать при помощи специального клея, некоторых химических составов, однако чаще всего это делают при помощи пайки.

Пайка универсальных радиаторов автомобиля или кондиционера проводится своими руками достаточно просто, при этом потребуется минимум материалов и инструмента.

Как заглушить соту в алюминиевом радиаторе. Заглушить трубку радиатора охлаждения двигателя

Автомобильный двигатель внутреннего сгорания в процессе своей работы выделяет большое количество тепла. Практически на всех современных автомобилях используется водяная система охлаждения. В качестве охлаждающей жидкости используется антифриз, который протекает по многочисленным тонким трубкам.

Система охлаждения может начать протекать из-за механических повреждений, коррозии, слишком высокого давления, износа трубочных соединений. Если радиатор неожиданно начал протекать в дороге, то важно остановить течь.

Важно: все манипуляции проводить на остывшем двигателе!

Герметики от течи

Данные средства жидкой консистенции предназначаются для герметизации небольших течей на радиаторе, стыках патрубков, диаметр которых не превышает 1,5-2 кв. мм. Их заливают в расширительный бачок или непосредственно внутрь радиаторной горловины.

При вытекании наружу вместе с антифризом герметик закупоривает отверстие системы охлаждения полимерной пленкой, трансформируясь во время взаимодействия с окружающим воздухом.

Важно выбирать герметики от хороших производителей, поскольку некачественные составы могут со временем забить каналы. После использования такого средства нужно очистить систему охлаждения с помощью специальных промывок, удалив наружу любые все отложения.

Холодная сварка для больших пробоин

Если радиатор пробит и появились крупные трещины, отверстия, то решить данную проблему можно с помощью пластичного однородного или двухкомпонентного средства, известного под названием «Холодная сварка». Это незаменимое средство экстренной помощи, старайтесь, чтобы оно всегда было с вами в машине.

Время его полного затвердевания составляет примерно 15 минут. При этом для полной остановки течи понадобится где-то 5 минут. В процессе схватывания материала происходит его расширение. Это создает эффект плотной пробки.

Уже через час выполненная заплата приобретет наибольшую прочность. Это обеспечивается тем, что коэффициент температурного расширения материала сварки соответствует металлу.

Просто добавь воды

Если утечка антифриза из системы охлаждения минимальна, а в машине ничего полезного для ремонта нет вообще, то можно доехать до автомобильной мастерской, просто восполняя утечку водой:

При этом рекомендуется использовать дистиллят, в таком случае накипь внутри системы будет образовываться минимально. Но если такой роскоши тоже нет, то обычная вода тоже сгодится. Во время движения автомобиля важно контролировать уровень жидкости внутри системы радиатора.

Снятие предохранительного клапана

В случае, когда на пустынном шоссе неожиданно потекла радиаторная система, а средств автомобильной химии для ее ремонта при себе не оказалось, можно воспользоваться одним чисто механическим способом решения проблемы.

Нужно в экстренном порядке снять с пробки радиатора предохранительный клапан. Результатом таких действий станет удаление избыточного давления внутри радиатора. Это приостановит течь вплоть до полной ее остановки. По крайней мере, чаще всего данные методы позволяют добраться до ближайшего пункта технического обслуживания.

И смешной, но действенный способ

Если нет явных механических повреждений радиатора или соединений патрубков, то определить конкретное место поломки не всегда просто. Чтобы доехать до ближайшей автомобильной мастерской при незначительных утечках охлаждающей жидкости, можно воспользоваться советами народных умельцев.

Яйцо, перец, горчичный порошок или мука при взаимодействии с горячим антифризом образуют ком, который забьет небольшие трещинки и пробои:

Таким образом, при возникновении проблем с радиатором в дороге можно воспользоваться одним из описанных выше способов и добраться до ближайшего пункта технического обслуживания. Эти методы проверены на практике, поэтому при указанных обстоятельствах на них можно рассчитывать.
