Появление технологии литья трубных заготовок для системпослужило толчком для поиска новых видов материалов на основе полипропилена. В итоге одним из наиболее удачных решений оказалась труба полипропиленовая, армированная стекловолокном. Фирмам-разработчикам удалось сохранить преимущества использования полипропилена и частично компенсировать недостатки, свойственные для полимерной матрицы.

Какими преимуществами обладает

Обычно при планировании системы отопления или водоснабжения рачительный хозяин пытается «ужать» смету до минимума. Отсюда желание сэкономить на замене труб, рекомендуемых специалистами, более дешевым вариантом.

Например, вместо стандартной схемы использования для отопления полипропиленовых труб, армированных стекловолокном, (и для водоснабжения), ставят обычные РN30 на рабочее давление на 30 бар. Мотивация такого решения – у 30-й трубы более толстые стенки, а значит, больше запас прочности. Но это только для холодного и горячего водоснабжения. В этом случае температура горячей воды не превышает 60 ℃, поэтому достаточно даже обычной, PN25, без армированного подслоя.

Для отопления такой подход может обернуться серьезными проблемами. Поэтому в отопительном контуре используют только армированные полипропиленовые трубы с содержанием стекловолокна. Делается это по техническим причинам:

1. Полипропилен обладает высокой механической прочностью при нагреве в пределах 120-160 ℃. Даже под небольшим внутренним давлением полипропиленовая труба раздувается и «течет». Армированная стекловолокном способна выдержать 100 ℃ в течение нескольких тысяч часов (ГОСТ Р 52134-2003).
2. Коэффициент теплового расширения у обычной полипропиленовой трубы равен 0,15 мм/м*К, у армированной стекловолокном – 0,03 мм/м*К. Риск обрыва паяных швов при нагреве в несколько раз ниже.

Можно встретить массу заявлений о том, что армированные стекловолокном трубы лучше защищены от кислорода и ультрафиолета. Но это рекламный трюк. Если требуется проложить на улице участок трубопровода горячего водоснабжения или отопления, то спасти полипропиленовую трубу может лишь защитный чехол из пенополиэтилена.

Сделать его нужно в любом случае, чтобы не терять тепло и одновременно защитить поверхность от деструктивной вторичной полимеризации. Если оставить, как есть, полипропилен покроется мельчайшей сеткой микротрещин, а еще через пару лет магистраль начнет выпотевать водой, независимо, армированная труба или нет.

Труба армированная стекловолокном для отопления. Физические и эксплуатационные свойства

В быту ПП труба армированная стекловолокном используется в качестве трубы для отопления для подачи отопительной жидкости и горячей воды — это накладывает определенные ограничения на ее физические характеристики и размерные параметры. Основные свойства армированных стекловолокном ПП-труб:

• Рандомный сополимер полипропилена PP-R, из которого в основном изготавливают ПП трубы для отопления, может выдерживать температуры до 165 °С. При этом рабочая температура среды, при которой материал может функционировать в течении всего эксплуатационного срока в 50 лет, не должна превышать 80 °С.
• Труба полипропиленовая армированная стекловолокном рассчитана на эксплуатацию при номинальном давлении PN не более 20 бар. Некоторые производители (российско-итальянский Valtec) выпускают ПП-трубы на 20 бар с красной стекловолоконной оболочкой и на 25 бар с серой.
• Армированные стекловолокном ПП-трубы соединяют методом пайки, используя для этого специальные паяльники для полипропиленовых труб . Внутреннюю и наружную оболочки двух спаиваемых деталей разогревают при температуре + 260 °С, и стыкуют между собой. В результате взаимной диффузии полимеров образуется прочное и надежное соединение. Для перехода на металл любое производство одновременно с трубной продукцией выпускает широкий ряд фитингов, во многие из которых впаивают резьбовые латунные втулки.
• Коэффициент теплопроводности стекловолоконных ПП-труб относительно невысок и составляет 0,25 Вт/м·°С.

Армированные полипропиленовые трубы для горячей воды

Итак, одно из важнейших свойств полипропилена – его гибкость. Но иногда свободное термическое расширение труб при их нагреве крайне нежелательно. Это актуально, например, если полипропиленовая труба для горячей воды замурована в стену. В этом случае удлинение трубы может привести к повреждению отделки, к трещинам в штукатурке.

Для снижения коэффициента теплового расширения труб применяют армирование. Материалом для этого служит алюминиевая фольга либо стекловолокно.

Кроме оказываемого действия на коэффициент линейного расширения полипропиленовых труб для горячей воды, армирование влияет и на их термоустойчивость. В отличие от обычных, армированные трубы защищены от возможной деформации при нагреве до температур, близких к +140 °C, и избыточном давлении.

Армирование полипропиленовых труб с использованием алюминиевой фольги имеет свои недостатки. При контакте с водой алюминий окисляется, на торцах труб происходит коррозия. В связи с этим большее предпочтение отдают армированию труб стекловолокном. В этом случае внутри изделия исключается протекание электрохимических процессов, что продляет срок его службы.

Преимущества стекловолоконного армирования полипропиленовых труб для горячей воды:

Не требуется зачистка при монтаже, это позволяет избежать приобретения специального инструмента.

Слои стекловолокна соединены с помощью сварки (а не склеены), благодаря чему не может произойти расслоения.

Полностью исключаются электрохимические процессы, приводящие, в случае армирования алюминиевой фольгой, к постепенному ее разрушению в местах контакта с водой.

Полипропиленовые трубы для отопления, какие лучше. Рейтинг полипропиленовых труб

Трубы, произведенные из сополимеров полипропилена, после появления на рынке сразу привлекли внимание специалистов. Технические параметры материала открывали новые возможности для строителей и инженеров. Резкий рост спроса на продукцию привел к появлению контрафакта и брендов с сомнительным имиджем. Наша команда решила отсеять фальсификат и составить рейтинг лучших полипропиленовых труб, изготовленных производителями с безупречной репутацией. Чтобы попасть в ТОП, продукция должна демонстрировать лучшие технические характеристики, соответствующие паспортным данным.

Анализировались рабочие параметры, специфика монтажа, стоимость. Учитывались отзывы потребителей, мнения экспертов, проводились профессиональные тесты.

Эксперты анализировали:

• Тепловое расширение – способность пластика увеличиваться в длину при нагревании;
• Прочность – способность выдерживать внутреннее давление оказывает влияние на срок службы системы;
• Износоустойчивость – влияет при транспортировке жидкостей с механическими примесями;
• Эластичность – предрасположенность к деформациям без потери герметичности актуальна при прокладке теплых водяных полов;
• Геометрию сечения – влияет на сферу применения;
• Устойчивость к химическим реагентам – актуально при работе с антифризами и транспортировке технологических жидкостей;
• Конструктивные особенности – однослойные и многослойные изделия отличаются по своим параметрам;
• Устойчивость к колебанию температуры — влияет на выбор продукции для системы теплоснабжения и горячего водоснабжения;
• Дизайн – не всегда удается выполнить скрытый монтаж, трубопроводы должны гармонично вписываться в интерьер;
• Цену – важна при составлении сметы ремонта или строительства здания.

Не все выбранные марки демонстрировали заявленные характеристики. Расслоение стенки, низкое качество сварного шва, механические повреждения – изделия с этими дефектами исключались из рейтинга.

Полипропиленовые трубы для отопления армированные алюминием. Трубы из полипропилена (PPR)

Полипропиленовые трубы обладают высокими качествами долговечности, устойчивости к высоким температурам и химическим веществам, по сравнению с другими часто используемыми материалами, применяемыми для выпуска изделий.

Так как для них характерно отсутствие ржавчины, коррозийного налета, грязи, гниения, различных бактерий (эти качества позволяют использовать для питьевой воды), отложений извести, то диаметр трубы из полипропилена по прошествии времени не уменьшается в размере, внутренняя поверхность остается гладкой, а пропускная способность не меняется, находясь в стабильном положении.

Если рассматривать полипропиленовые трубы с обычными пластиковыми, то коэффициент, указывающий на расширение (обычных конструкций), равен 10 см примерно на м, если увеличить температурный режим где-то на градусов 70. Такой же коэффициент систем полипропиленовых (армированных) составляет около 1 см на м. Разница очевидна.

Обычная труба допускает провисание зимой (при воздействии холодной температуры).

Выглядит это довольно неэстетично. Только что смонтированное отопление создает приятное впечатление, но вот зимой при нагреве глаз не радует, что нельзя сказать об использовании армированных алюминием деталей. Их внешний вид находится в идеальном состоянии круглый год, даже зимой.

Традиционными считаются 4 основных вида полипропиленовых труб:

Полипропиленовая труба PN 25 армированная с помощью алюминия, подходит для устройства систем отопления (возможно применение и для холодной воды).

• PN10, применяемые для холодной воды (применение для горячей воды исключается);
• PN 20, используются для холодной и горячей воды;
• PN 20, армированные стекловолокном, подходят для систем отопления и водопроводов с горячей водой (возможно использование холодной воды);
• PN 25, армированные с помощью алюминия, подходят для устройства систем отопления (возможно применение и для холодной воды).

Полипропиленовые изделия, благодаря своим положительным качествам, с успехом используются при устройстве системы водоснабжения (с использованием холодной и горячей воды) и отопления в строительной промышленности и других.

Если проводить сравнение полимерных изделий (например, полипропиленовых) с металлическими, можно с уверенностью сказать, что у систем из полимерных материалов более высокие показатели теплового линейного расширения и кислородопроницаемости.

Но эта проблема с легкостью решается армированием полипропиленовых конструкций с помощью фольги (алюминиевой).

Армированные полипропиленовые трубы для отопления характеристики. Трубы полипропиленовые армированные для отопления

Современные технологии установки автономного отопления в квартирах и частных домах подсказывают нам, что лучшими пластиковыми трубами для этих целей являются полипропиленовые армированные трубы.

Их технические характеристики оправдывают все ожидания, а качество, гарантированное производителями, обеспечивает более комфортную эксплуатацию трубопровода отопительной системы, чем трубы из полиэтилена или поливинилхлорида.

Для того чтобы самому эффективно и качественно установить систему отопления из полипропиленовых труб, не помешает изучить виды армирования таких труб, их технические характеристики и прочие особенности.

Армирование пластиковых труб возникло сравнительно недавно. Оно обеспечивает полипропиленовые трубы более высокими показателями надежности, прочности и устойчивости к различным температурам и воздействиям агрессивных веществ.

Трубы из такого материала, как полипропилен бывают разными. Есть трубы, которые называются однослойными и состоят из одного только полипропилена, а есть трубы трехслойные или даже пятислойные.

Именно последний вариант полипропиленовых труб используется для систем отопления.

Состоящие из 3-х слоев – это те трубы, которые содержат внутренний слой из алюминия или стекловолокна, а состоящие из 5-ти слоев – это те трубы, которые помимо среднего слоя еще имеют и по два слоя термоклея.

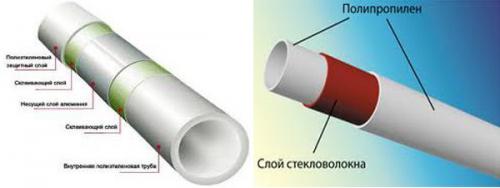

Фото: трехслойные и пятислойные армированные трубы

И те и другие отлично себя показывают при устойчивости к высоким температурам и давлению воды.

Армированная стекловолокном

Полипропиленовые трубы, которые армируются стекловолокном, имеют свою маркировку.

Обозначается она PPR-FB-PPR. Даже глядя на эти обозначения, уже можно понять, что перед нами стройматериал, изготовленный по принципу сэндвича, в котором всегда есть два одинаковых слоя (верхний и нижний) и средний в качестве начинки.

Такие трубы появились сравнительно недавно и в народе приобрели простое название – стеклопластиковая труба.

Стекловолокно бывает различных цветов и особой роли для технических и эксплуатационных характеристик не играет.

Бывают трубы армированные красным, синим или зеленым стекловолокном, а потому при их выборе не стоит на этом заострять особого внимания.

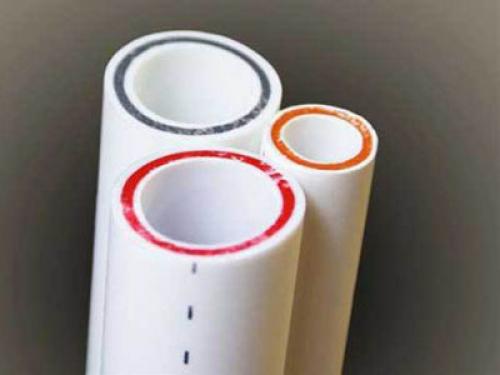

Фото: полипропиленовые трубы армированные стекловолокном

Плюс такой трубы, по сравнению с армировкой алюминием, состоит в том, что ее не требуется зачищать и калибровать когда идет такой процесс, как монтаж полипропиленовых труб .

Стекловолокнистая труба из полипропилена может спокойно паяться также как и обычная пластиковая однородная труба, или зачищенная любая полимерная.

Это значительно экономит время и средства в процессе установки системы отопления. Такие трубы не расслаиваются, так как имеют целостную структуру. Ведь средний слой – это также полипропилен, но только с вплавленным в него стекловолокном.

Важно! Есть и незначительный минус таких труб: их линейное расширение на 6% больше, чем труб армированных алюминием.

Ведь трубы в системе отопления постоянно подвергаются воздействию горячей воды, а значит, их стенки будут находиться под влиянием линейного расширения материала, из которого они изготовлены.

Неармированный обычный полипропилен расширяется в 5-10 раз, а потому такие трубы и не используют в отопительных системах, где есть подача горячей воды.

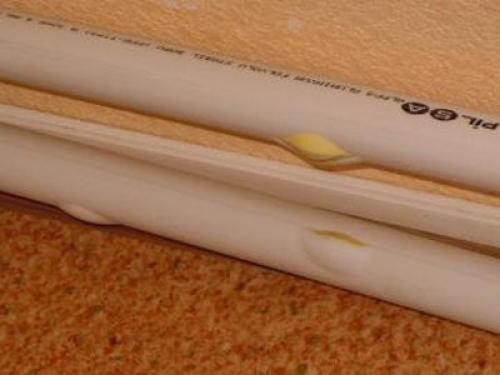

Фото: обычная полипропиленовая труба

Такие трубы как раз имеют эту незначительную разницу, в сравнении с трубами с алюминиевой арматурой.

Но, несмотря на это, в применение за последние несколько лет такие трубы встречаются чаще, чем «начиненные» алюминиевой фольгой.

Ведь 6% — это же не 50 и не 70%. К тому же, в монтаже и эксплуатации эти трубы ведут себя также как и с алюминием, и даже еще лучше, поэтому есть все основания полагать, что в скором времени пластиковые стекловолокнистые трубы вытеснят трубы с алюминиевой арматурой.

Армированная алюминием

Знакомые большинству сантехников полипропиленовые трубы с алюминиевым армированием на сегодня считаются, чуть ли не традиционным материалом для монтажа системы отопления.

Их обозначения выглядят так: PPR-AL-PPR. Как правило, такие трубы подразделяются в своей группе еще на несколько видов:

• верхний слой армирования в виде сплошного алюминиевого листа (фольги) – такие трубы имеют наружное алюминиевое покрытие и при установке зачищаются на 1-2 мм для соединения;
• средний слой армирования в качестве перфорированного алюминиевого листа – армировочный алюминиевый лист в таких случаях имеет, равномерно распределенные по всей своей поверхности, отверстия, его также при установке во время соединения с другими концами труб зачищают на 1 мм;

Такие трубы очень часто изготавливают пятислойными с использованием термостойкого клея.
