Как поменять радиатор охлаждения на Ваз 2113. Как заменить радиатор охлаждения на ВАЗ 2113-ВАЗ 2115?

Как поменять радиатор охлаждения на Ваз 2113. Как заменить радиатор охлаждения на ВАЗ 2113-ВАЗ 2115?

Примечание!
Если у Вас пришёл в негодность радиатор, то его оживить можно попытаться, но это нужно делать летом или зимой но только не в лютый мороз (В гараже тёплом лучше), в общём берётся чистая дистиллированная вода и заливается в радиатор, когда она будет залита автомобиль завести придётся и дать поработать до рабочей температуры на оборотах приближённым к 3000-тыс (Смотрите только движок не перегрейте, за температурой следите обязательно), а когда он прогреется, движок заглушить придётся и слить всю воду (Она грязная будет, потому что всю грязь соберёт которая наберётся в радиаторе), если вдруг захотите, то можете эту же операцию проделать повторно, залив новую воду и когда радиатор полностью очиститься, заливайте тосол и пробуйте как система охлаждения у автомобиля работает (Должна будет лучше, но только если радиатор течёт, это процедура не поможет)!

Снятие:
1) Сперва из системы охлаждения всю жидкость слейте (Как слить жидкость, читайте в статье: «»), когда охлаждающая жидкость слита будет, снимите корпус воздушного фильтра чтобы он не мешался (Как снять корпус, читайте «») и после проделанных операций можно начинать откручивать все болты которые крепят вентилятор к радиатору (Не отвернув их, радиатор Вы не снимите), но только не забудьте ещё и патрубки отсоединить перед откручиванием, они на винтах крепятся, патрубков всего три которые подходят к радиатору (Два больших, один маленький), когда они уже будут отсоединены, можете приступать к выворачиванию болтов и гаек крепления вентилятора, таких болтов всего два (Они в левой части радиатор крепят, см. большое фото), но кроме болтов вентилятор то и гайки удерживают (А гаек всего четыре), одна гайка размещена в самой нижней части вентилятора сбоку (Её легко увидеть, если снять защиту картера и подлезть под низ автомобиля) а три других в верху (см. маленькое фото, они указаны стрелками) и две гайки из этих трёх, ещё и прижимную пластину держат (Указаны красными стрелками), поэтому когда гайки будут откручены, снимите эту пластину и уберите, но только смотрите не потеряйте, а то в таком случае в автомагазин придётся ехать за новой и вот когда все четыре оставшихся гайки будут выкручены, снимите вентилятор, наклонив его к двигателю и вытянув вверх (На 16 клапанных автомобилях на верх Вы его никак не вынете, потому что двигатель мешать будет, поэтому там и радиатор и вентилятор через низ снимаются).

Как крепится радиатор на ВАЗ 2115. Алгоритм замены радиатора ВАЗ 2115

4

Если двигатель сильно перегревается, потребуется капитальный ремонт и большие денежные вливания. Чтоб это предотвратить, нужно отслеживать уровень ОЖ, правильную работу термостата, состояние радиатора охлаждения двигателя.

Мокрые следы или пробоина радиатора, утечка ОЖ или скопление жидкости при длительной стоянке требуют немедленного ремонта радиатора двигателя. Можно попробовать запаять радиатор, если трещина невелика. Помимо трещин и дыр к утечке могут привести плохие соединения и ослабленные хомуты. Если дело не в этом, а ремонт финансово невыгоден, нужна будет замена радиатора

Заменять радиатор можно в СТО либо самостоятельно.

Алгоритм замены радиатора ВАЗ 2115

1. Освободить радиатор, слив ОЖ, находящуюся в системе охлаждения двигателя.
2. Демонтировать радиатор с электрическим вентилятором (если у вас ВАЗ-2111, то потребуется снятие корпуса воздушного).
3. Торцовым ключом на «8» открутить 2 гайки прижимной пластины, снять ее.

1a

1. Подводящий шланг радиатора необходимо снять с выпускного патрубка, опустив для этого крепежный хомут.

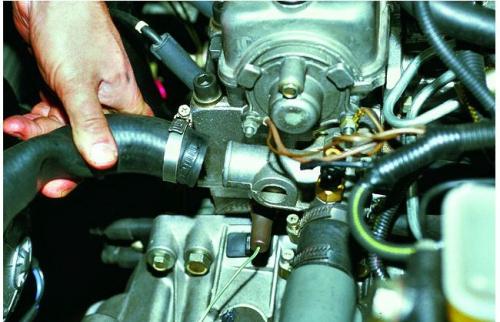

1. С термостатата демонтируем отводящий шланг радиатора.

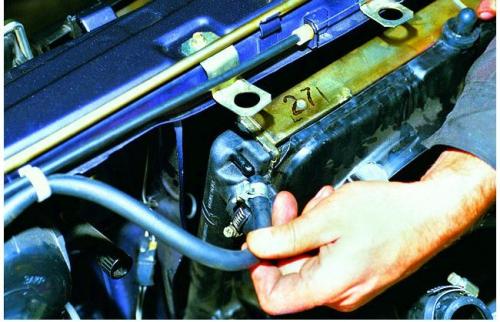

2. Наклонить радиатор к мотору, а хомут пароотводящего шланга радиатора следует опустить. Осторожно снять его, чтоб пластмассовый штуцер не был поврежден.

3

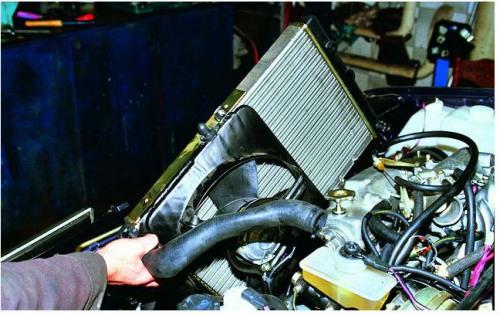

1. Извлечь радиатор охлаждения и вентилятор, опустив его в сторону двигателя. Если планируется ремонт радиатора, не стоит отключать от него вентилятор. Если же радиатор нужно заменять, вентилятор следует снять и установить уже на новую деталь.

4

1. С помощью ключа на «10» открутить 2 болта крепления, 1 гайку и демонтировать электровентилятор.
2. Торцовым ключом на «10» выкрутить гайку на верхнем креплении вентилятора к радиатору.
3. Головкой на «8» выкрутить 2 гайки, которые фиксируют прижимную пластину, снять ее.
4. Убрать кожух и вентилятор охлаждения.

Будьте внимательны!

Перед заменой радиатора убедиться, что на месте установки есть 2 резиновые подушки. Радиатор должен быть установлен именно на них, а они должны быть зафиксированы в отверстиях поперечины.

На этом замена радиатораокончена. Нужно собрать все обратно и залить ОЖ.

Как снять радиатор на 2114. Замена радиатора охлаждения

Стоит отметить, что радиатор от 2114 подходит и к другим представителям модельного ряда ВАЗ. Как известно, разработки компании ВАЗ – универсальны, поэтому неудивительно, что не только детали системы охлаждения, но и другие запчасти от более ранних и поздних моделей данной марки идеально подойдут и к 2114.

Являясь одной из основных деталей системы охлаждения, находящейся в постоянной работе, радиатору может потребоваться замена, поскольку он засоряется мусором или подвергается механическим повреждениям. Кроме того, замена охлаждающей жидкости должна производиться своевременно, в противном случае, она будет разъедать его изнутри, что, несомненно, приведет к поломке.

Как снять старый?

Демонтаж радиатора охлаждения и его патрубков ВАЗ 2114

Перед тем, как будет произведена замена, вне зависимости от производителя транспортного средства, стоит помнить, что процесс демонтажа старого и монтирования нового радиатора должен производиться на холодный двигатель, и ВАЗ 2114 не является тому исключением. Кроме того, перед заменой данной запчасти необходимо отключить аккумулятор и слить охлаждающую жидкость, открутив пробку, расположенную внизу слева.

Во избежание получения ожогов, обязательно охладите двигатель, перед тем, как сливать охлаждающую жидкость.

1. Слив жидкость для охлаждения, нужно снять воздушный фильтр, закрепленный двумя болтами, освободив фильтр воздуховода посредством ослабления хомута.
2. После того, как радиатор будет освобожден от воздушного фильтра, необходимо демонтировать защитный экран, предусмотренный разработчиками ВАЗ. Для этого необходимо ослабить верхние крепления, снять железный хомут и ослабить хомут обратки расширительного бачка.
3. Также следует снять патрубки: верхний можно демонтировать посредством ослабления железных хомутов с помощью ключа на 8 или отвертки, нижний же, в большинстве случаев, не только прикручен к термостату, а и посажен на специальный герметик, исключающий протекание жидкости из радиатора. Чтобы снять нижний патрубок, необходимо удалить герметик и ослабить хомут.
4. Кроме того, необходимо обязательно отключить провод питания вентилятора, после чего саму деталь можно вынуть, сняв посадочные подушки.

   Извлечение радиатора и его крепления

5. Затем необходимо снять вентилятор, прикрученный на несколько гаек. Основная работа по демонтажу главной части системы охлаждения двигателя окончена, дело осталось за малым — её замена.

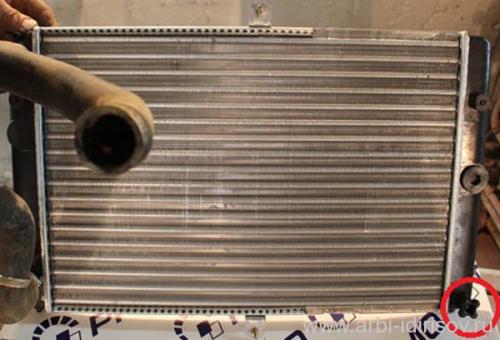

Как снять радиатор ВАЗ 2114 16v. Как снять и установить радиатор системы охлаждения на ВАЗ 2114

Статья для тех, кто планирует самостоятельно снять и установить на место радиатор системы охлаждения на автомобиле ВАЗ 2114, 13,15.

Снятие радиатора с машины:

1. Первым делом нужно слить охлаждающую жидкость.
2. Затем можно снять вентилятор. Если нет необходимости, то можно снять радиатор в сборе с вентилятором.

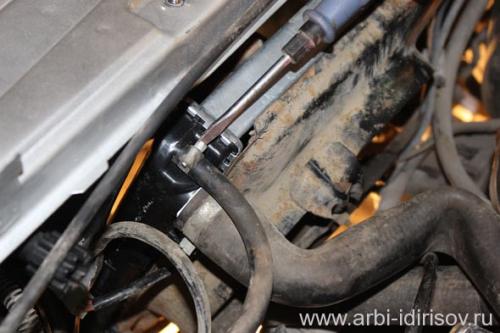

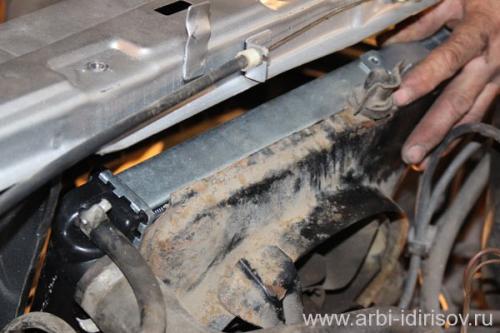

Ослабляем 2 хомута крепления верхнего и нижнего шлангов и отсоединяем их от радиатора. При помощи пассатижей  расшплинтовываем хомут и отсоединяем пароотводящий шланг радиатора от расширительного бачка. Достаем радиатор из моторного отсека.

Установка радиатора:

Перед установкой, его нужно почистить от мусора. Внутренности можно промыть моющим средством для системы охлаждения.
1. Если вы ставите новый радиатор, то нужно переставить со старого резиновые опоры и пробку сливного отверстия, если на новом их нет.
2. Устанавливаем все на место в обратном порядке.
3. После установки нужно проверить герметичность соединений.

Как поменять радиатор,снятие и установка на ВАЗ 2114-2115

Начнем с тосола,  надо его слить, открутив сливную пробку на нижнем левом углу радиатора…

Радиатор Лада 2108-2115

…, а после – открутим фильтр воздушный (как у нас показано   внизу на фото), который  крепится на двух болтах,под головку на 13 – в данном случае. Освобождаем фильтр от воздуховода, ослабив хамут (под фигурную отвертку).

Далее, для того, чтобы освободить радиатор от “телевизора”, нам нужно открутить верхнее крепление радиатора сняв две гайки на 8 и освободив его от железного хамута.

Откручиваем гайки верхнего крепления радиатора

Замена радиатора…

После чего, ослабляем хомутик “обратки” расширительного бочка

Как открутить шланг обратки расширительного бочка

И переходим к патрубкам. На фото внизу показано, что их можно снять ослабив хомуты с помощью отвертки или ключом на 7 или 8.

Замена радиатора ваз-2115. Замена радиатора охлаждения на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Радиатор двигателя является частью охлаждающей системы автомобиля, предназначается для охлаждения циркулирующей в нем жидкости с помощью потока воздуха, создаваемого в процессе движения автомобиля и вентилятором.

По своей конструкции радиатор ВАЗ 2115 состоит из пластинчатой сердцевины, в которую интегрированы тонкие алюминиевые трубки и емкостей по бокам и краям.

Основная цель работы радиатора заключается в том, чтобы охлаждающая жидкость, отводила тепло от двигателя, и где с помощью набегающего потока воздуха жидкость охлаждалась бы в достаточной степени, чтобы направится опять к двигателю. С помощью водяного насоса происходит циркуляция охлаждающей жидкости.

В случае остановки автомобиля, поток воздуха создает вентилятор охлаждения, который срабатывает при повышении допустимой температуры охлаждающей жидкости.

Причины выхода из строя радиатора на ВАЗ 2115, ВАЗ 2114

Основные причин выхода из строя радиатора:

• течь верхнего и нижнего бачков;
• течь радиатора при повреждении или нарушением герметичности трубок сердцевины радиатора;
• попадания камней или любого другого твердого предмета на скорости в радиатор;
• усталость материала трубки, т.к. сложные условия работы, время и коррозия приводят к течи;
• выход из строя пробки расширительного бачка.

Пробка уберегает систему охлаждения авто от повреждений, а также нормализует его работу. При выходе из строя клапана крышки, давления в системе не сбрасывается, и вскоре давление разрывает радиатор.

При осмотре радиатора определяем — если утечка имеет локальный характер, площадь повреждения пластин радиатора небольшая и нет других проблем, то возможно требуется ремонт, так как в этом случае покупка нового радиатора обойдется дороже.

Если же вы решили, что все же нужна замена радиатора ВАЗ 2115, для этого понадобятся :

• ключи «на 8», «на 10», «на 13», «на 17»;
• антифриз или тосол в количестве 10 л;
• новый радиатор ВАЗ 21082130101200.

• Данная инструкция подходит также для замены радиатора ВАЗ 2114 и ВАЗ 2113.
• Стоит сказать, что цена радиатора ВАЗ 2115, ВАЗ 2114 составила 2100 рублей.
• Стоимость указана на весну 2017-го, для Москвы и области.

1

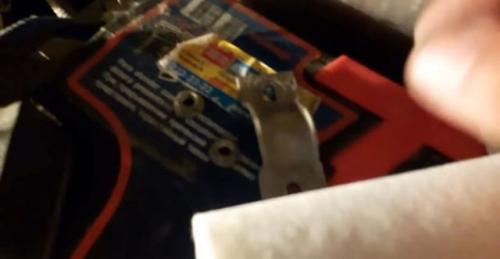

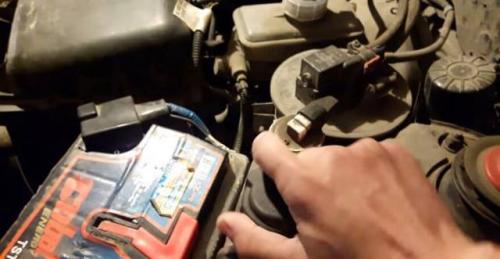

Снимаем пробку расширительного бачка охлаждающей жидкости. Снимаем минусовую клейму с аккумуляторной батареи.

2

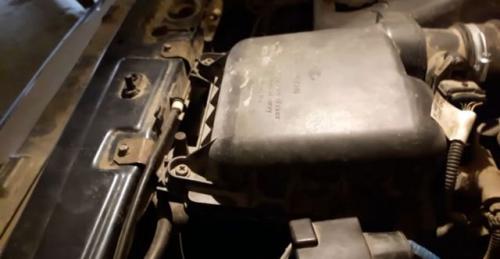

Отсоединяем датчик ДМРВ, снимаем воздушный фильтр.

3

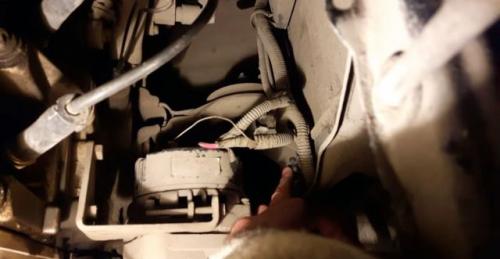

Отвинчиваем сливную пробку радиатора…

4

…сливаем антифриз 2-2,5 л.

5

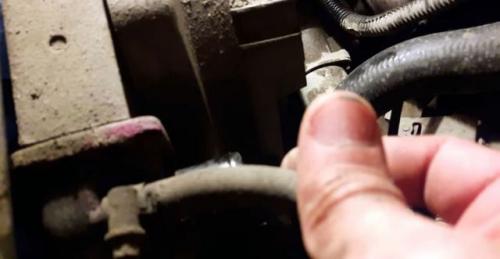

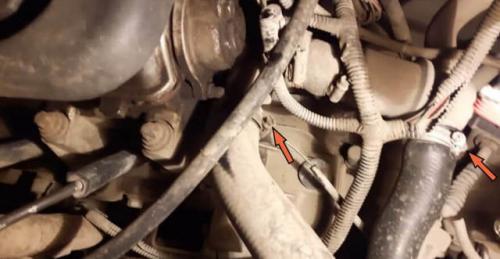

Ослабляем хомуты крепления и отсоединяем два шлага (верхний и нижний) от радиатора.

6

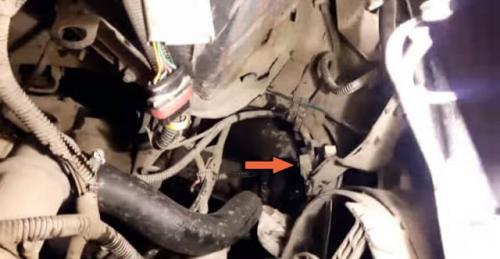

Отсоединяем разъём жгута проводов от электродвигателя вентилятора .

7

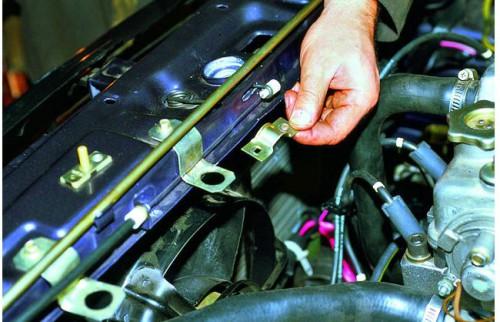

Используя торцовый ключ «на 8», откручиваем две гайки прижимной пластины, после чего снимаем ее.

9

Отсоединяем шлаг от радиатора к расширительному бачку…

10

… и вынимаем сам радиатор.

11

Меняем резиновые подушки, переставив их с старого на новый радиатор.

12

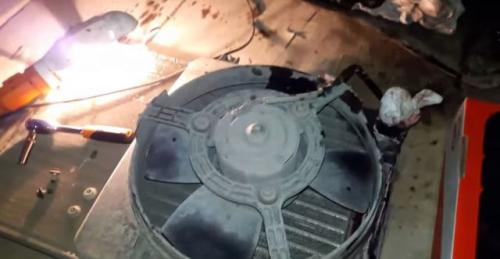

Переставляем «пропеллер» со старого радиатора, смазываем нижний патрубок герметиком и устанавливаем новый радиатор на место.

13

Устанавливаем патрубки, воздушный фильтр, заправляем новый радиатор охлаждающей жидкостью через расширительный бачок 5-8 л.
