Крепление батарей отопления к стене. Крепления для разных видов батарей

Крепление батарей отопления к стене. Крепления для разных видов батарей

Кронштейн крепления батарей подбирают с учетом конфигурации и массы самого радиатора. Также важное значение имеет материал изготовления стены, так как не все смогут выдерживать внушительную массу радиатора.

Радиаторные кронштейны

Во время установки батарей используют универсальные крепежные спецэлементы — кронштейны, обеспечивающие прочную фиксацию отопительного устройства. От грамотности подбора крепежей и монтажа зависит безопасность, продолжительность и мощность функционирования всей системы отопления.

На данный момент для приобретения доступны всевозможные типы кронштейнов для крепежа радиаторов. Они отличаются внешним видом, весом и теплоотдачей. Кроме того, все кронштейны предназначается для определенного типа батареи.

Крепежи для чугунных батарей

Батареи из чугуна отличаются внушительным весом и крупными габаритами. Для рассматриваемых изделий оптимально применять следующие разновидности крепежей:

• стальной с регулировкой дистанции от стены до батареи и выбором местоположения по горизонтали;
• крепление из чугуна;

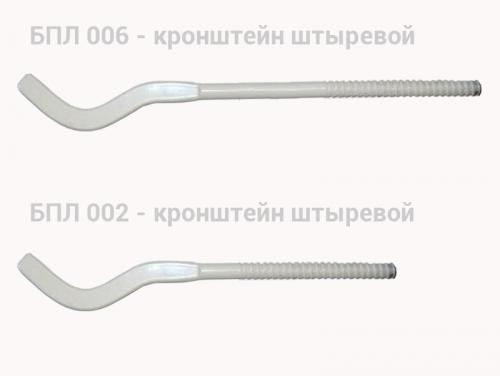

• стальной кронштейн, который выполнен в форме штыря (длина до 0,3 м);
• крепление из полосовой стали.

Приобретая кронштейны для радиаторов, требуется учитывать, что материалы стен внутри помещения также играют особую роль. Для чугунных батарей подходит обычный кронштейн. Когда стены изготовлены из пористого либо рыхлого материала (гипсокартон, древесина и пр.), батареи должны устанавливаться на покрытие пола. В подобных ситуациях крепления берут нагрузку на себя, а настенные крепежи только страхуют конструкцию от падений.

Важно! Спаренные крепления могут быть с неизменяемой и регулируемой дистанцией меж крюков. Если не принято решение, какая модель чугунного радиатора должна быть приобретена, то рекомендуется брать регулируемые навесы, которые возможно подогнать.

Для стальных радиаторов

Конструкции из стали выпускают в нескольких конфигурациях — бывают трубчатые либо панельные. Ввиду этого, держатель для батарей требуется выбирать отдельно, отталкиваясь от вида фиксации.

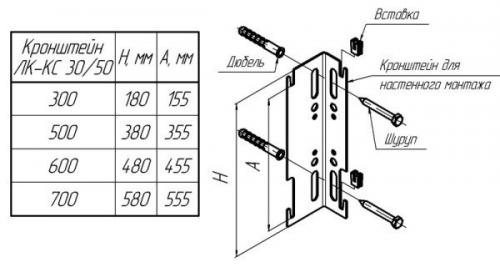

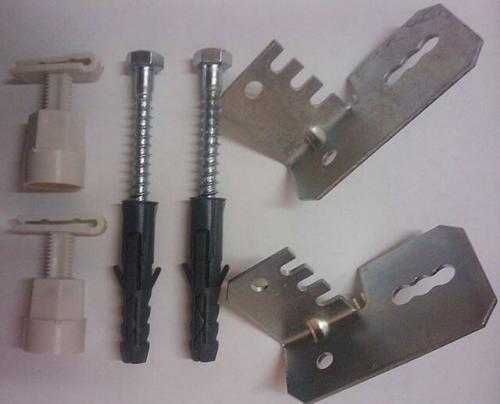

Для крепления радиатора панельного типа на стену производят спецкронштейны, похожие на уголки из металла. Одно крыло настенного крепления для батареи закрепляют на стене с помощью анкеров, а другое — оснащено спецкрючками для навеса конструкции. На панельных радиаторах предусматриваются скобы, с помощью которых его крепят на крючках.

Важно! Ряд моделей из стали не имеет крепежные скобы, потому их установку производят на вертикальных планках с крепежами. Так как масса у подобных радиаторов небольшая, такой вид фиксации приемлем.

Трубчатые модели закрепляют несколько иначе. Ввиду небольшого веса конструкции, для ее крепежа понадобятся только две верхние опоры. Снизу устройства устанавливаются пластмассовые клипсы, упирающиеся в стену для удерживания его по вертикали.

Фиксация биметаллических и алюминиевых батарей

Когда речь идет о весе биметаллических и алюминиевых изделий, то по такому показателю они фактически идентичны. Кронштейн для биметаллических устройств разрешено использовать, чтобы фиксировать приборы из алюминия. Благодаря небольшой массе они устанавливаются на стену. Для алюминиевых радиаторов кронштейны доступны:

• усиленные (стальные), угловые;

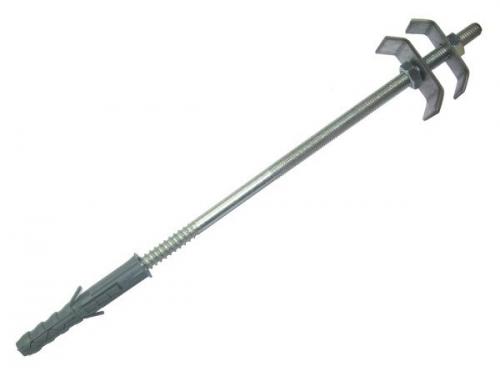

• крепления (стальные) — штыри с длинными дюбелями 13–16 см;
• обычные кронштейны с накладкой из пластмассы.

Важно! Рассматриваемые конструкции не предполагают опцию монтажа на покрытие. Фиксация батарей к стеклу, гипсокартону либо сэндвич-панелям недопустима. В подобной ситуации применяют напольный кронштейн для радиатора отопления, схожий со стойками для приборов из чугуна.

Расстояние между креплениями радиатора. Крепление для стальных радиаторов

Что касается стальных батарей, то в продаже есть две их разновидности: панельные и трубчатые. Поскольку конструкция этих агрегатов существенно отличается, для их монтажа применяются совершенно разные крепежи.

Панельные радиаторы на задней стенке имеют специальные приваренные скобы. Благодаря им прибор навешивается на закрепленные на стене кронштейны. Причем эти крепежные приспособления отличаются от традиционных кронштейнов, использующихся для установки секционных батарей. Конфигурация крепежа такая, чтобы он мог легко соединяться со скобой.

Панельные батареи нужно навешивать на ровные и гладкие стены, потому что на неровной поверхности это выполнить намного сложнее. Поскольку вес стальной панели небольшой, радиатор можно подвесить только на верхних скобах, а снизу установить упоры, которые будут корректировать положение прибора в горизонтальной плоскости. Такие упоры не крепятся к стене, а крюками фиксируются за скобу, упираясь в стеновую поверхность. Для прочности такое крепление имеет расширение с той стороны, которая обращена к стене.

Для быстрого и простого монтажа панельных радиаторов используют монтажные планки. Это металлическая полоса с пластиковыми фиксаторами в нижней и верхней части. Если используется такая крепежная планка, то скобы на тыльной поверхности батареи не понадобятся. Сначала на стеновой поверхности закрепляются планки, после этого радиатор навешивается на пластиковые крюки.

Также для крепления трубчатых агрегатов можно использовать специальные приспособления с захватами типа SMB. Это стальная полоса с фиксаторами из пластика и полочкой в нижней части для упора прибора. Такие полосы можно применять только в том случае, если вес агрегата с теплоносителем не превышает 100 кг.

Монтаж выполняется в такой последовательности:

1. Сначала к стенам вертикально крепятся стальные полосы. Расстояние между полосами и их количество зависит от шага труб радиатора и его протяженности.
2. После этого батарея нижним краем устанавливается на полочку.
3. Затем верхний край приближают к стене так, чтобы трубы попали в пластиковые фиксаторы. При этом будет слышен характерный щелчок.
4. После этого к радиатору можно подключать трубы подачи и отведения.

Еще один вариант быстрого монтажа трубчатого радиатора – это использование крепежей типа SVD, состоящих из двух частей. Одна часть крепежного элемента закрепляется на стеновой поверхности, а втора – на отопительном приборе. После этого они стыкуются друг с другом и закрепляются посредством стальной петли.

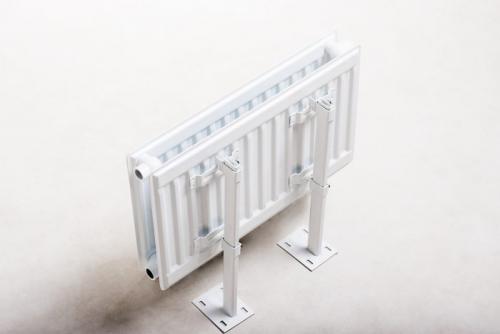

Также существуют напольные стойки для радиаторов отопления из труб. Такие крепежи бывают двух видов – в форме стоек с крюками или в виде трубчатых упоров, приваривающихся к прибору в заводских условиях. Как правило, стойки с крюками крепятся к полу, а после этого на них навешиваются батареи.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/ustanovka-kronshteynov-dlya-radiatora-derzhateli-dlya-chugunnyh-radiatorov

Как крепить радиаторы отопления. Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя,  выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/osobennosti-krepleniya-k-stene-batarei-otopleniya-raznovidnosti-otopitelnyh-radiatorov-dlya

Крепление радиаторов отопления к полу. Поэтапный монтаж водяных радиаторов в полу

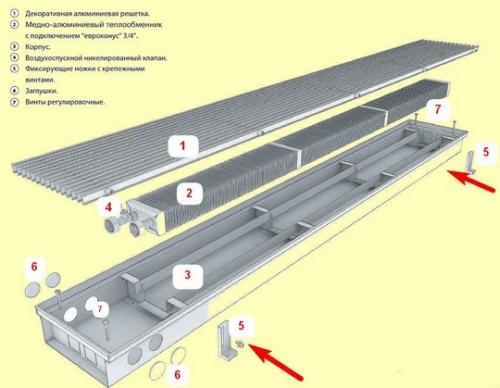

Радиаторы отопления, предназначенные для установки в пол, это готовые отопительные приборы. Они включают медно-алюминиевый теплообменник (двух трубный или четырех трубный), элементы управления движением теплоносителя и устройства для подключения труб отопления. Весь радиатор помещен в короб, а сверху закрыт декоративной решеткой. Часто, собранный радиатор отопления в пол, называют отопительный канал. На фото вы видите элементы отопительного канала.

Монтаж отопительного канала естественной конвекции в полу при водяном отоплении

Сначала, рассмотрим монтаж отопительного канала естественной конвекции, то есть без вентиляторов усиливающих движение воздуха.

Распакуйте упаковку купленного отопительного канала. Осмотрите радиатор на внешние повреждения, вмятины и т.п. дефекты.

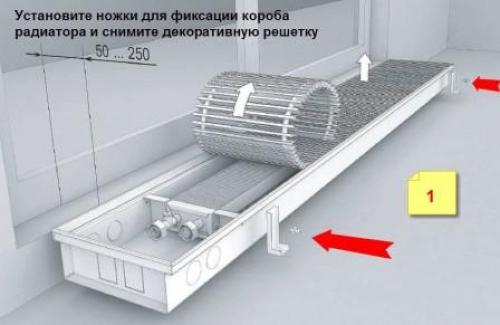

Установите ножки к коробу радиатора и разметите его согласно проекту. Рекомендуемое расстояние от окна 50-250 мм.

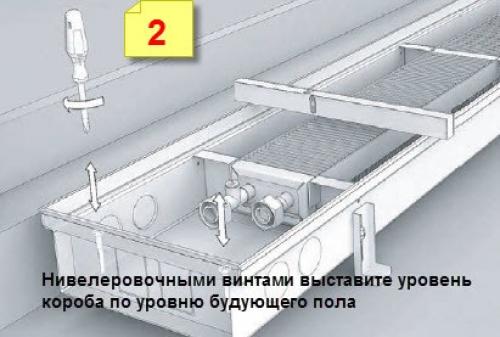

На коробе есть регулировочные винты, с их помощью выставите верхний уровень отопительного канала, чтобы он совпадал с уровнем будущего чистового пола.

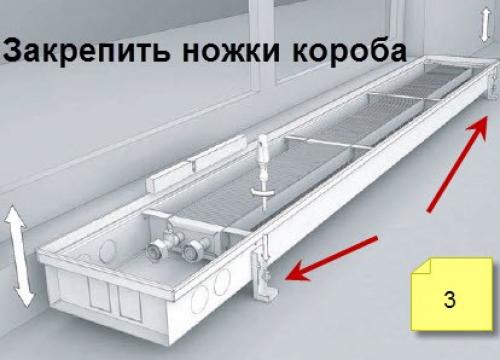

Прикрепите ножки короба радиатора к полу. Проверьте, крепление должно быть жестким, радиатор не должно шататься.

Подвод труб и вентилей

Со стороны подвода труб уберите из короба заглушки.

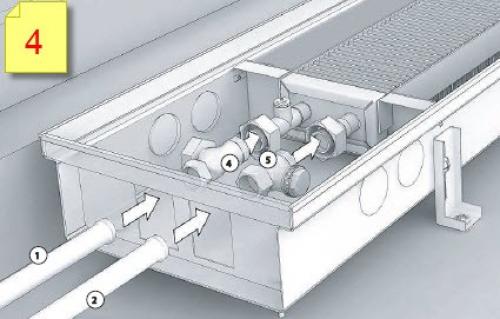

На подающую трубу установите термостатический клапан (4), на обратную трубу отопления установите запирающий вентиль (5).

Подключите трубы отопления к радиатору. Предварительно на трубы можно надеть специальную теплоизоляцию для труб (12). Используются бесшовные, полиэтиленовые или полипропиленовые трубы, рассчитанные на рабочее давление до 15бар. Испытание системы проводится при 25 бар давления.

На фото 4a, 4b, 4c вы видите схемы подключения регуляторов тепловой мощности (6) к термостатическому вентилю (4).

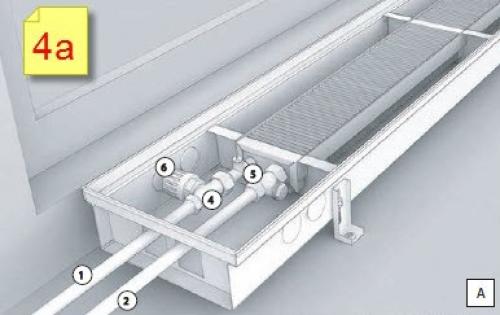

Рис 4a: Ручное регулирование теплоотдачи. Ставим головку (6) на термостатический вентиль.

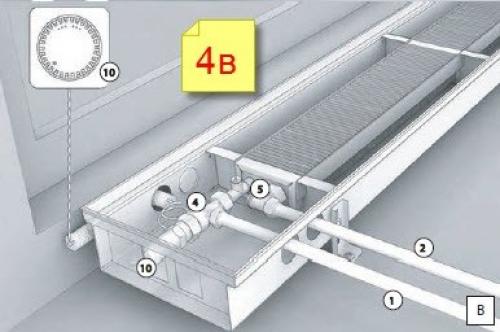

Рис. 4b: Дистанционное регулирование. Ставим термостат дистанционной настройкой (10).

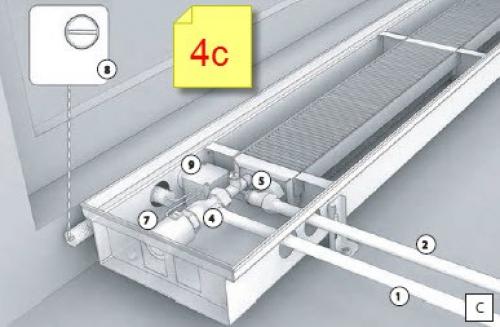

Рис. 4c: Ставим термоэлектрический сервопривод (7) и подключаем его к комнатному термостату. Термоэлектрический сервопривод, получая сигнал от термостатического вентиля, уменьшает или увеличивает поток теплоносителя.

Кстати, отопительные каналы могут работать нетолько в водяных отопительных системах, но и в системах, где теплоносителем является специальный антифриз для отопления и другие незамерзающие жидкости.

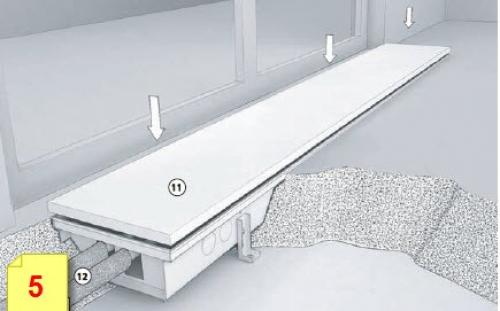

После подключения труб отопления к отопительному каналу закрываем короб крышкой (11), которая не входит в комплект или сами мастерим, чем закрыть короб радиатора.

Крепление алюминиевых радиаторов. Настенный

Традиционно радиаторы отопительной системы устанавливаются на стены с помощью различных приспособлений. И если ранее, когда для обогрева использовались исключительно чугунные изделия, ассортимент крепежных кронштейнов был весьма ограничен, то сегодня в продаже можно найти и традиционные крюки «под чугун», и более аккуратные крепления для стальных радиаторов, и кронштейны для алюминиевых моделей.

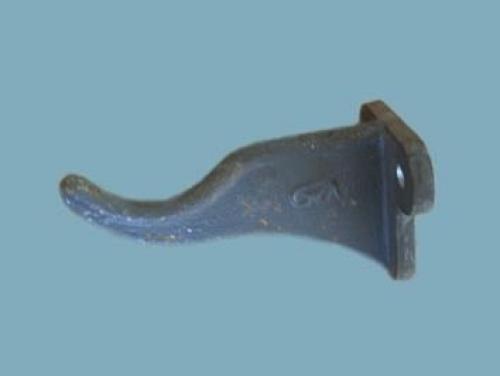

Литой чугунный крюк для чугунной батареи

В зависимости от того, какую батарею вы будете монтировать, нужно выбирать и установочные приспособления. В таблице ниже мы опишем лишь наиболее распространённые, поскольку в ряде случаев допускается использование самодельных моделей.

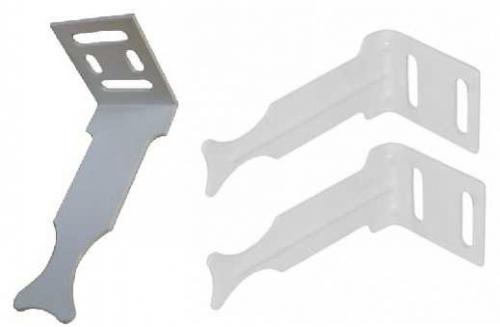

Пластинчатое крепление для алюминиевых радиаторов не предназначено для серьезных нагрузок

Однако мало правильно выбрать используемые детали — следует еще и рассчитать, сколько креплений нужно для радиатора отопления. Как правило, инструкция по монтажу содержит нужную информацию, но если мы просто устанавливаем старую батарею, то проще всего придерживаться стандартного соотношения – не менее 1 кронштейна на 1м2 площади радиатора.

Обратите внимание! Общее число точек крепления не должно быть меньше двух, и в большинстве случаев для установки стандартных устройств именно такого количества хватает, чтобы обеспечить надежную фиксацию.

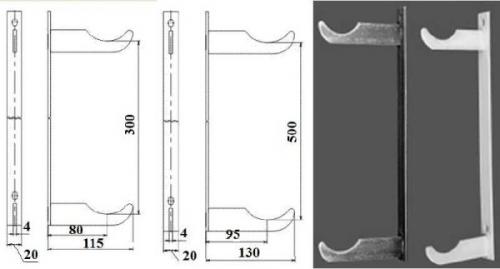

Как закрепить чугунную батарею к стене. Монтаж чугунных батарей

Прежде всего рассмотрим, как выполняется крепление чугунных радиаторов к стене, так как они и по сей день остаются одними из наиболее распространенных.

Итак, данный процесс выполняется в такой последовательности:

• Крепление чугунных радиаторов отопления к стене усложнено их большим весом. Поэтому для них необходимо использовать специальные усиленные крепежные элементы.

Монтажные работы начинаются с нанесения разметки под крепежи. При этом их положение необходимо проверить уровнем.

Затем нужно высверлить отверстий под крепежи, для этого можно воспользоваться перфоратором.

• Затем в отверстия следует забить дюбеля и вкрутить в них кронштейны, на которых подвешивается прибор.

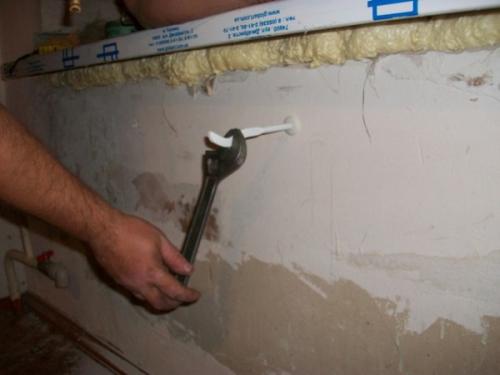

Монтаж кронштейна

• После монтажа батареи следует проверить ее положение строительным уровнем . Если имеется отклонение, положение следует подкорректировать. Для этого на кронштейн можно уложить резиновую прокладку.

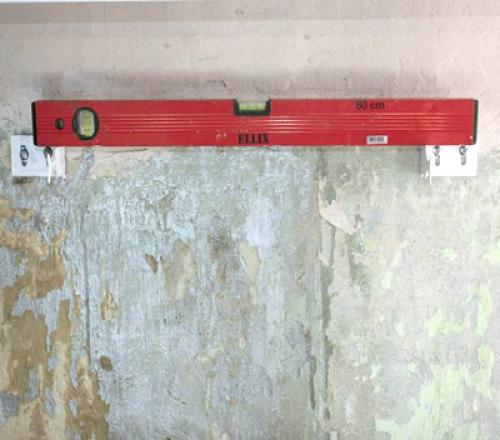

На фото – проверка положения кронштейнов

• После этого нужно лишь соединить прибор с теплопроводом. Ниже подробней рассмотрим как это делается.

Обратите внимание! Для приборов размером до одного квадратного метра достаточно одного кронштейна. Если размер больше, то к каждому квадратному метру добавляется один кронштейн.

На этом процесс монтажа завершен. Если необходимо выполнить крепление радиаторов отопления к стене из газобетона, следует воспользоваться не крюками, а специальными монтажными планками.

Крепежные планки

Причем для их крепления следует использовать специальные дюбеля для газобетона. На один квадратный метр следует установить не менее трех таких планок.

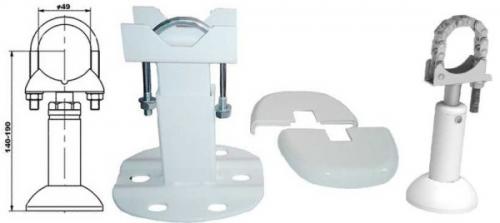

Стойки для напольного монтажа

Еще один вариант монтажа чугунных батарей– это их установка на пол при помощи специальных ножек. Как правило, ножки фиксируются саморезами или дюбелями к полу и при этом удерживают батарею при помощи специальных регулируемых скоб или цепей. Следует отметить, что такой способ установки смотрится оригинально и симпатично, особенно в классических интерьерах.

Обратите внимание! Зачастую монтажными работами занимаются компании, которые продают приборы отопления. Однако, в этом случае их цена последних значительно увеличивается. Поэтому целесообразней выполнить работу самостоятельно.

Напольное крепление для биметаллических радиаторов. Напольное крепление для радиатора: модельный ряд и альтернативы

Любая система отопления – это сложный механизм, требующий неукоснительного соблюдения всех правил и предусмотренных норм. Кроме этого каждый собственник жилья стремится к тому, чтобы все ее элементы стали настоящим украшением интерьера, а не придавали ему удручающий вид, как это было раньше. Поэтому производители уже давно научились изготавливать модели, которыми можно не только обогреваться, но и использовать в качестве декора, например, радиаторы напольной установки.

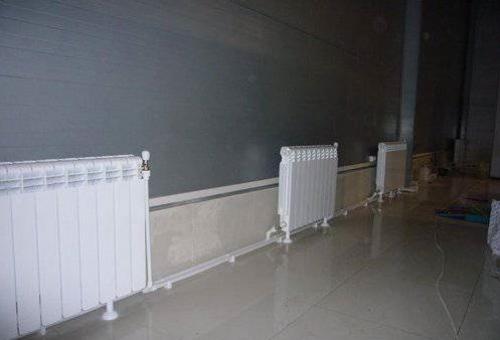

Напольное крепление для радиаторов отопления позволяет не сверлить место под кронштейны в стене

Общие сведения

Конструктивно напольные радиаторы ничем не отличаются от своих собратьев – настенных приборов. Отличие заключается лишь в способе их установки, а также в дизайнерском исполнении, включающем в себя некие новшества.

Однако необходимость в изменении способа установки и крепления радиаторов возникла не только из-за желания производителей создать нечто новое. Как известно, нет ничего более вечного, чем чугун, и это утверждение до сих пор актуально. Представьте только, сколько будет весить из него батарея, тем более работающая?

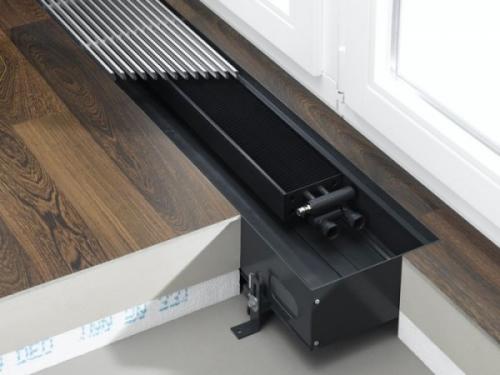

На фото – скрытые напольные радиаторы обогрева

Стена, на которой будет крепиться такой груз, должна быть обязательно бетонной. В тоже время сейчас люди все чаще переезжают за город в частные дома, где перегородки нередко сделаны из гипсокартона.

Учитывая высоту и вес лишь одной секции чугунного радиатора, который составляет не меньше 20 кг, его рекомендуется устанавливать только на пол, поскольку стены такой нагрузки могут не выдержать.

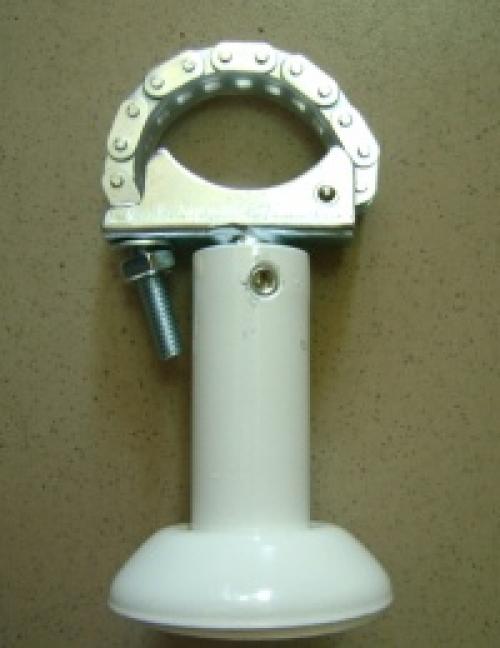

Напольное крепление для алюминиевых радиаторов с цепью

Модельный ряд

При изготовлении радиаторов, как настенных, так и напольных, применяются одни и те же материалы:

• чугун ;
• сталь ;
• популярный в городских квартирах – биметалл ;
• более традиционный для частных домов – алюминий .
