Меняем радиатор охлаждения ВАЗ 2114 своими руками. Как снять старый?
Меняем радиатор охлаждения ВАЗ 2114 своими руками. Как снять старый?
Демонтаж радиатора охлаждения и его патрубков ВАЗ 2114
Перед тем, как будет произведена замена, вне зависимости от производителя транспортного средства, стоит помнить, что процесс демонтажа старого и монтирования нового радиатора должен производиться на холодный двигатель, и ВАЗ 2114 не является тому исключением. Кроме того, перед заменой данной запчасти необходимо отключить аккумулятор и слить охлаждающую жидкость, открутив пробку, расположенную внизу слева.
Во избежание получения ожогов, обязательно охладите двигатель, перед тем, как сливать охлаждающую жидкость.
- Слив жидкость для охлаждения, нужно снять воздушный фильтр, закрепленный двумя болтами, освободив фильтр воздуховода посредством ослабления хомута.
- После того, как радиатор будет освобожден от воздушного фильтра, необходимо демонтировать защитный экран, предусмотренный разработчиками ВАЗ. Для этого необходимо ослабить верхние крепления, снять железный хомут и ослабить хомут обратки расширительного бачка.
- Также следует снять патрубки: верхний можно демонтировать посредством ослабления железных хомутов с помощью ключа на 8 или отвертки, нижний же, в большинстве случаев, не только прикручен к термостату, а и посажен на специальный герметик, исключающий протекание жидкости из радиатора. Чтобы снять нижний патрубок, необходимо удалить герметик и ослабить хомут.
- Кроме того, необходимо обязательно отключить провод питания вентилятора, после чего саму деталь можно вынуть, сняв посадочные подушки.
Извлечение радиатора и его крепления
- Затем необходимо снять вентилятор, прикрученный на несколько гаек. Основная работа по демонтажу главной части системы охлаждения двигателя окончена, дело осталось за малым — её замена.
Замена радиатора печки ВАЗ 2114. ЗАМЕНА
Замена радиатора печки ВАЗ 2115 (ВАЗ 2113) ничем не отличается от замены на модели 2114, поэтому эта работа выполняется для перечисленных марок одинаково. Для проведения работ потребуются инструменты:
- Различные отвертки (крестовые, шлицевые, разной длины и размеров);
- Набор комбинированных ключей;
- Умелые руки и максимум терпения и аккуратности.
Нужно приготовить емкость для слива охлаждающей жидкости. Вместо отверток будет удобно воспользоваться шуруповертом.
Если нужно целиком снять печку, то и панель приборов снимается полностью. Для снятия радиатора печки панель разбирается частично, наполовину. Подобный ремонт проводить не слишком просто, но самостоятельно его все же сделать можно без наличия особых слесарных навыков. Необходимо только все делать аккуратно и не торопясь. Итак, что нужно, чтобы снять радиатор печки на ВАЗ 2114:
- Слить охлаждающую жидкость. Сначала снимаем пробку расширительного бачка и сливаем антифриз из основного радиатора, затем откручиваем пробку в блоке цилиндров и сливаем жидкость из блока.
- Снять автомагнитолу в салоне.
- Демонтировать заглушку, затем открутить шурупы рамки крепления комбинации приборов (всего четыре шурупа – два сверху и два снизу). Щиток приборов при этом не вынимается.
- Удалить с блока управления печкой все ползунки и ручки.
- Снять кожух рулевой колонки (крепления сверху и снизу).
- Демонтировать крышку диагностического разъема (находится под прикуривателем), отвернуть саморезы крепления самого разъема.
- Разъединить разъем прикуривателя.
Замена радиатора ВАЗ 2115
Сегодня мы детально рассмотрим замену радиатора ВАЗ 2115 своими руками. Статья будет сопровождаться фотографиями и подробным описанием всех действий.
Теория.
Перегрев двигателя — страшное явление, которое сулит своему владельцу капремонт и серьезные денежные вливания. Для того чтобы предотвратить перегрев двигателя необходимо регулярно следить за уровнем охлаждающей жидкости, правильной работой термостата, а также состоянием радиатора охлаждения двигателя.
Обнаружив утечку охлаждающей жидкости, или лужи после длительной стоянки — проверьте радиатор двигателя на предмет утечки охлаждающей жидкости. Мокрый след или пробоина в радиаторе — сигнал для немедленного принятия мер. Если трещина или пробой имеет небольшие размеры можно попытаться запаять радиатор охлаждения. Кроме трещин и дыр в радиаторе причиной утечки могут быть нарушения в соединениях или ослабленные хомуты. Если же причина не в хомутах, а ремонт радиатора невозможен или нерентабелен — потребуется замена радиатора.
Как вы будете производить замену — решать вам, вариантов два: доверить выполнение специалистам СТО или произвести ремонт своими руками. Для тех, кто выбрав второй вариант, моя сегодняшняя статья как самостоятельно заменить радиатор ВАЗ 2115 — станет прекрасным руководством и помощником в выполнении данной работы.
Замена радиатора ВАЗ 2115 своими руками
1. Первым делом необходимо опустошить радиатор, для этого слейте всю охлаждающую жидкость, которая имеется в системе охлаждения двигателя.
2. Проще будет если снять радиатор вместе с электрическим вентилятором.
3. Используя торцовый на «8», открутите две гайки прижимной пластины, после чего снимите ее.
4. Интимный отдых для мужчин проститутки Казань Сохрани себе, чтобы не потерять. Снимите подводящий шланг радиатора с выпускного патрубка, для этого немного отпустите крепежный хомут.

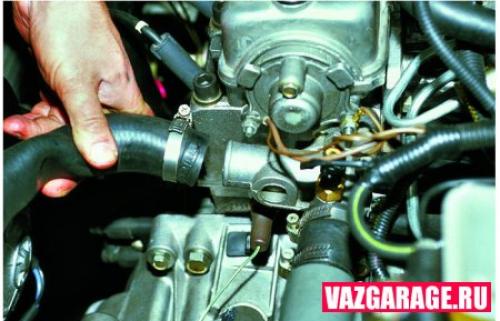

5. Аналогичным образом демонтируйте отводящий шланг радиатора с термостата.

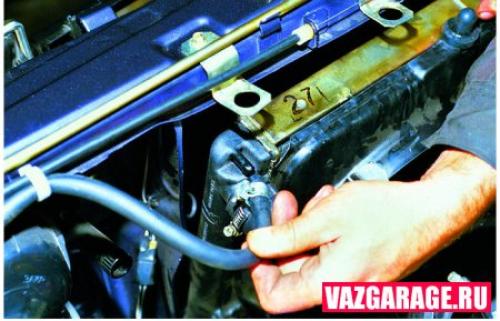

6. Теперь наклоните радиатор в сторону мотора и отпустите хомут пароотводящего шланга радиатора, затем аккуратно снимите его, чтобы не повредить пластмассовый штуцер радиатора.

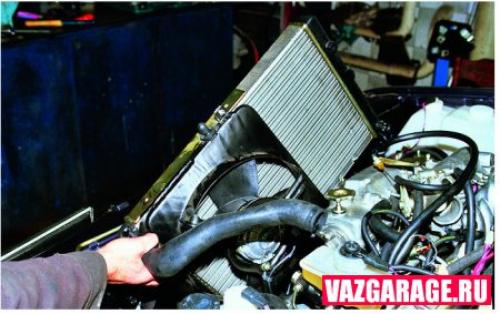

7. Достаньте радиатор охлаждения вместе с вентилятором, для этого немного наклоните его к двигателю. Если радиатор подлежит ремонту, вентилятор, скорее всего, снимать не потребуется, если же это замена радиатора — снимите вентилятор и установите его на новый радиатор
8. Чтобы снять электровентилятор используйте ключ на «10», с его помощью открутите два болта крепления и одну гайку.
9. Торцовым на «10» открутите гайку на верхнем креплении электровентилятора к радиатору.
10. Далее используя головку на «8», открутите две гайки крепления прижимной пластины, после этого снимите ее.
11. Снимите вентилятор охлаждения вместе с кожухом.
Замена радиатора ВАЗ 2115 своими руками завершена, все, что осталось это собрать все в обратной последовательности и залить охлаждающую жидкость. Напомним, что предыдущая статья была про замену рулевой рейки на ВАЗ 2115 .
Замена радиатора печки ВАЗ 2115.
Стали слышать в своей печке непривычное журчание, а на правом коврике сбоку тем временем появился масляной подтек? Пора обратить внимание на печку, так как, скорее всего, пришел в негодность кран или радиатор отопителя. Замена и того, и другого не представляет собой ничего сложно, только вот добраться до радиатора, куда сложнее, чем до крана, поэтому именно о замене радиатора печки ВАЗ 2115 и пойдет речь далее.

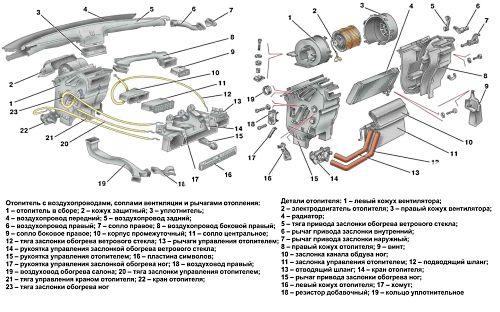

Устройство системы отопления ВАЗ 2115 (фото).
Пошаговая инструкция по замене радиатора печки (отопителя) ВАЗ 2115 своими руками.
- Отключите от АКБ минусовую клемму. Открутив пробку расширительного бачка, слейте в заранее подготовленную емкость антифриз с основного радиатора. Затем слейте в другую емкость охлаждающую жидкость из блока цилиндров, для этого в нем тоже следует открутить соответствующую пробку. Быстрее всего это делать головкой на «13». Находится та пробка рядом с модулем зажигания, поэтому, если он вам мешает, модуль предварительно лучше снять.
- Снимите кожух рулевого вала, отключите «аварийку». Демонтируйте боковые экраны консоли, предварительно выкрутив соответствующие крепежные болты, затем бардачок со всеми внутренностями (всего 3 части).
- Откройте крышку, которая закрывает диагностический разъем, выкрутите 2 винта и снимите данный разъем со щитка панели приборов. Следом за ним снимите разъемы с прикуривателя и подсветки прикуривателя. Выкрутив крепежные болты, снимите блок регуляторов печки. Извлеките магнитолу.

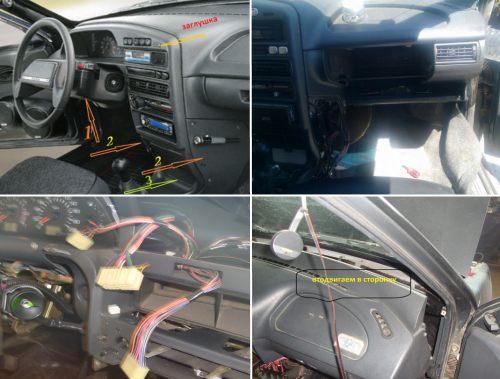

- Выкрутите 7 винтов, удерживающих щиток панели приборов (один находится справа от блока кнопок под декоративной заглушкой). Вот здесь отмечено, где и в каком количестве следует их искать.
- Ключом на «8» или пассатижами выкрутите болты крепления центрального кронштейна. Отведя кронштейн в сторону и отсоединив разъем блока управления двигателем ЭБУ, убираем кронштейн и немного отводим в сторону торпеду, чтобы потом не возиться с ее обратной установки полностью панель лучше не снимать. Удобнее – обратиться за помощью к другу или зафиксировать ее с помощью ромбовидного домкрата, обычного деревянного бруска или любого другого предмета, находящегося под рукой.
- Когда доступ к радиатору печки будет открыт, ослабьте хомуты крепления патрубков, ведущих к радиатору, но не отсоединяйте их. Сначала тщательно застелите пол, дабы остатки антифриза не испортили ковролин. По той же причине не лишним будет поставить на него тазик или другую емкость.

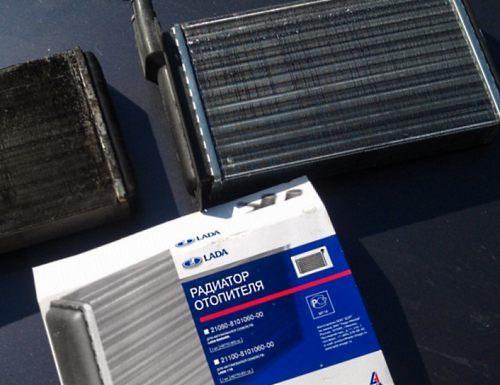

- Когда все патрубки будут сняты, а жидкость слита, останется только произвести замену радиатора печки ВАЗ 2115. Открутите 3 самореза, извлеките радиатор из корпуса печки и замените его новым.
Важно!
- Одному вынуть радиатор будет довольно проблематично, поэтому лучше заручиться помощью друга.
- Место, где был установлен радиатор, перед установкой туда новой детали рекомендуется тщательно вычистить, а на саму деталь для более эффективной работы приклеить полоску поролона толщиной 1,5 мм.
- Верните все снятые детали на свои места в обратной последовательности и залейте охлаждающую жидкость в систему.
Крепление радиатора ВАЗ 2114. Лада.Как поменять радиатор,снятие и установка на ВАЗ 2114-2115.
Как заменит радиатор на ВАЗ-2114? А данный радиатор подходит также для моделей Лады 2108, 2109, 2199, 2113 и 2115.

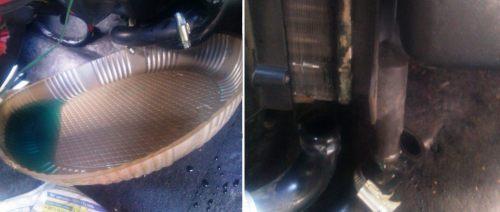

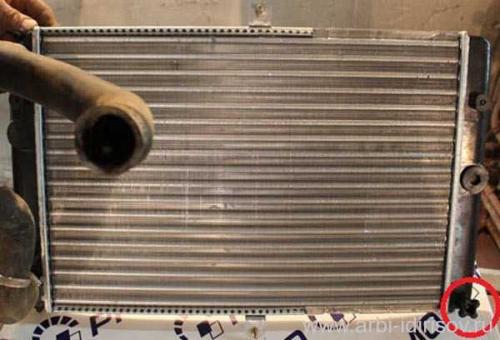

Начнем с тосола, надо его слить, открутив сливную пробку на нижнем левом углу радиатора…
Радиатор Лада 2108-2115
…, а после — открутим фильтр воздушный (как у нас показано внизу на фото), который крепится на двух болтах,под головку на 13 — в данном случае. Освобождаем фильтр от воздуховода, ослабив хамут (под фигурную отвертку).
Воздушный фильтр (Лада)

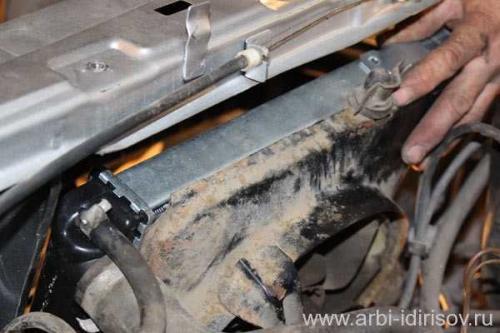

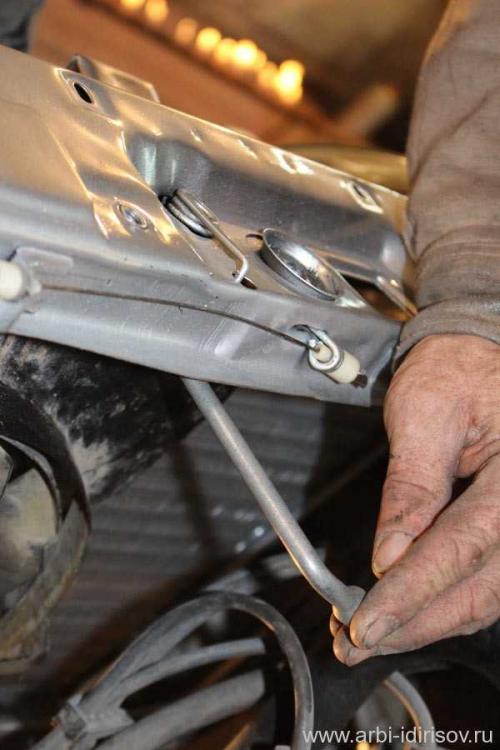

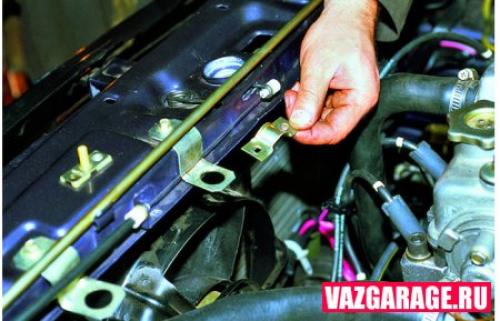

Далее, для того, чтобы освободить радиатор от «телевизора», нам нужно открутить верхнее крепление радиатора сняв две гайки на 8 и освободив его от железного хамута.
Откручиваем гайки верхнего крепления радиатора

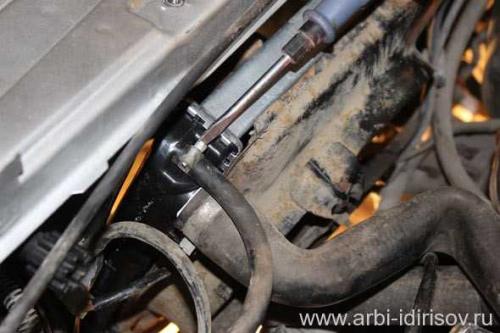

После чего, ослабляем хомутик «обратки» расширительного бочка
Как открутить шланг обратки расширительного бочка

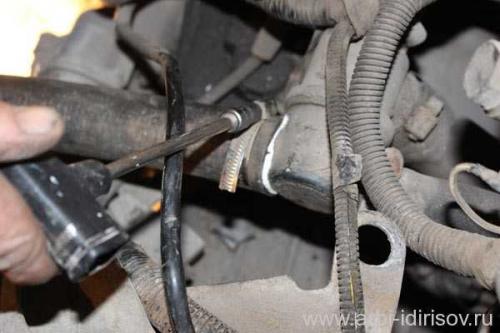

И переходим к патрубкам. На фото внизу показано, что их можно снять ослабив хомуты с помощью отвертки или ключом на 7 или 8.
Как открутить патрубок от термостата
На фотографии выше мы видим, что нижний патрубок не просто прикручен к термостату, а посажен на герметик, что исключает возможность протекания. так же снимаем и верхний патрубок.

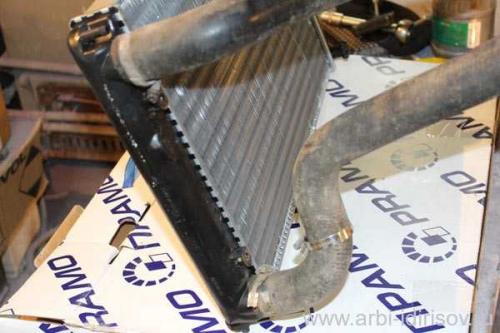

Снимаем верхний патрубок радиатора

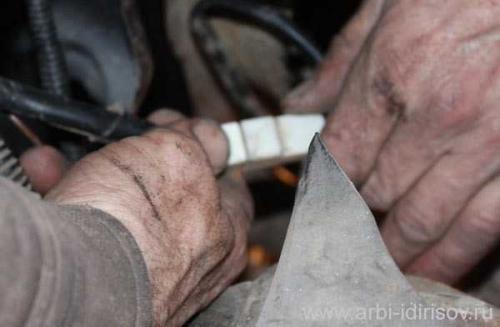

Обязательно отсоедините штекер питания вентилятора.
как отсоединить штекер вентилятора радиатора
А теперь аккуратно вытащите радиатор и проследите за тем, чтобы не потерять посадочные подушечки. Их две по нижним углам радиатора.
Замена патрубков радиатора

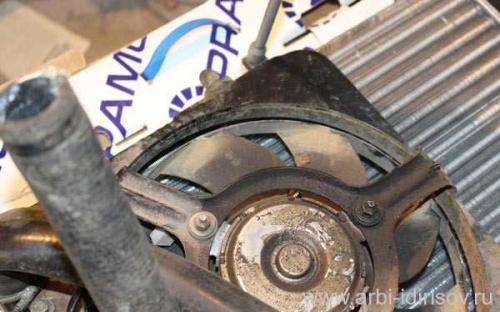

А теперь нужно снять вентилятор с радиатора. Для этого нужно открутить четыре гайки на 10. Где они расположены вы можете увидеть на фотографиях ниже.
