Радиаторы, имеющие малое межосевое расстояние отличаются следующими преимуществами:

• их можно разместить под низко расположенным подоконником;
• они обладают максимальной теплоотдачей на единицу площади.

Чугунные радиаторы

.

Размеры секций радиаторов отопления МС-140М-300-0.9 составляют:

• длина 93 миллиметра;
• глубина — 140 миллиметров;
• высота – 388 миллиметров.

По причине меньших габаритов снижается теплоотдача чугунных радиаторов отопления – она равна 106 ватт от одной секции при рабочем давлении 9 кгс/см². Среди зарубежных аналогов встречаются чугунные изделия с межосевым расстоянием по подводкам, равным 200 и 350 миллиметров, мощность секции чугунного радиатора такого типа гораздо выше.

Алюминиевые радиаторы

. У низких батарей из алюминия, как отечественного, так и импортного производства, разброс величины межосевых расстояний достаточно велик. Можно встретить размеры батарей отопления 150, 300 и даже 450 миллиметров. Поскольку возможная длина секции стартует от 40 миллиметров, прибор выглядит компактно и необычно. Низкие алюминиевые радиаторы отопления размеры по высоте имеют, начиная от 200 миллиметров. Глубина многих моделей компенсирует недостаток двух других параметров и составляет 180 миллиметров.

Что касается тепловой мощности, то она варьируется в пределах от минимальных 50 ватт на секцию до максимальных 160 ватт. Определяющим фактором является площадь оребрения одной секции. При этом изменение габаритов влияет на рабочее давление не существенно – низкие алюминиевые приборы рассчитаны на 16 атмосфер, а при проведении испытаний на 24 атмосферы. Биметаллические радиаторы

. Все размеры батарей отопления, которые они имеют, характерны также и для алюминиевых отопительных приборов. Тепловая мощность находится в тех же пределах. В продаже можно встретить алюминиевые низкие радиаторы, у которых теплоотдача равна 80 и 140 ватт на секцию. Рабочее давление составляет 25-35 атмосфер.

Сколько литров воды в стальном радиаторе 22 типа. Сколько литров воды в стальных радиаторах?

биметаллические - 0,3 - 0,35 л на секцию чугунные новые 1 л на секцию, старые 1,8 -2 литра

Сколько литров воды в 1 метре 16 трубы?

ОБЪЕМ ВОДЫ В ТРУБАХ

Сколько литров воды в стальном радиаторе 22 типа?

Тип 22 – на 10 см радиатора приходится 0,5 л жидкости. Все радиаторы классифицируют следующим образом: Оборудование из стали, на секцию припадает в среднем 0,45-0,5 л . Биметаллический вариант, на секцию приходится 0,3-0, 35 л жидкости.

Как рассчитать объем воды в радиаторе?

Пример расчета объема воды в системе отопления: Приблизительный расчет делается исходя из соотношения 15 литр воды на 1 кВт мощности котла. Например, мощность котла 4 кВт, тогда объем системы равен 4 кВт*15 литров = 60 литров.

Сколько воды в 1 ребре чугунной батареи?

Объем одной секции чугунной батареи составляет всего 0.8 л, что увеличивает скорость нагрева теплоносителя, а значит, уменьшает уровень энергозатрат. Это, в свою очередь, приводит к экономии средств при их эксплуатации. Как и радиаторы старого образца, они стоят дешевле других видов отопительных устройств.

Как влияет количество воды в системе отопления на расход газа?

Количество воды в системе зависит от типа радиаторов и от диаметра труб и общей ёмкости котла. … На расход газа влияет только количество теплопотерь дома. Чем больше теплопотери - тем больше и расход газа .

Сколько воды в метре 16 трубы теплого пола?

Объем воды в 1 погонном метре трубы : ø15 (G ½») — 0,177 литра ø20 (G ¾») — 0,310 литра ø25 (G 1,0″) — 0,490 литра

Сколько воды в 25 полипропиленовой трубе?

Объем воды в трубе

Как проверить уровень воды в системе отопления?

Проверка уровня воды в системе отопления Для этого используется манометр, который должен быть установлен на трубопроводе в котельной. Если давление составляет 1-1,5 бар (то есть 100-150 кПа или приблизительно 1-1,5 атм.), добавлять воду в систему не нужно.

Как рассчитать Стальные радиаторы на комнату?

Наиболее простой расчет количества секций стального радиатора — разделить величину тепла, необходимого для комфортного обогрева помещения на производительность, предлагаемых моделей.

Сколько секций чугунного радиатора нужно на 1м2. Сколько секций в чугунной батарее быть должно

Сколько секций в чугунной батарее должно быть можно узнать простым расчетом.

  Число секций напрямую зависит от конфигурации помещения. Конечно, здесь основным параметром выступает площадь. Но есть и другие важные факторы, такие как: зональность, этаж, высота потолков, размеры ниши, наличие стеклопакетов, число окон. Если окон несколько, рекомендуется разместить радиаторы под каждым. Это значительно снизит тепловые потери. Есть инструкция для расчета, её мы предоставим ниже.
  Например, для угловых помещений лучше выбрать более мощные радиаторы и сделать несколько добавочных секций (1-2). Объясняется это дополнительными тепловыми потерями, которые могут влиять на комфорт жителей.

Чтобы посчитать необходимое количество секций для помещения, нужно умножить площадь помещения (в кв.м) на 100 Вт и поделить на теплоотдачу одной секции. Когда в результате расчета вы получите дробное число, то округлите его в большую сторону. Потому что этим вы обеспечите небольшой запас мощности.

  Когда Вы покупаете радиаторы — вы уже должны знать сколько секций в чугунной батарее необходимо для обогрева Вашей квартиры или дома. А если Вы покупаете цельносварные или цельнолитые радиаторы, то количество секций необходимо знать для каждого обогреваемого помещения.

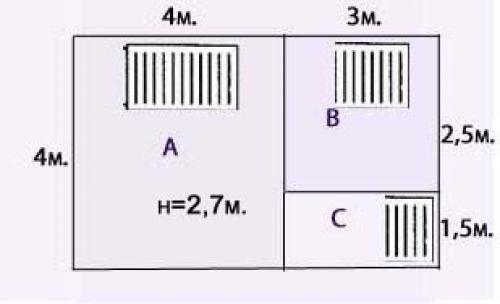

Итак, делаем расчёт количества секций чугунного радиатора для помещения с высотой потолков до 3 метров и площадью 28 кв. метров.
Например, возьмем мощность одного ребра чугунного радиатора серии МС-140-500.
Она равняется 160 Ватт.
Теперь мы можем узнать необходимое количество радиаторов для комнаты «А» площадью 16 кв.м. Для этой комнаты необходимая тепловая мощность равна 16 кв.м. х 100 Вт = 1600 Вт.
Берем необходимую тепловую мощность и делим на мощность ребра радиатора.
1600 / 160 = 10 секций.
Итого для обогрева комнаты “А” нам необходима батарея из 10 радиаторных секций.
Для других помещений проводим такой же расчёт.
В помещение “B” нужно 5 секций.
В помещение “С” необходимо всего 3 секции.
Складываем полученные цифры.
10+5+3=18
Получается для обогрева квартиры необходимо 18 секций чугунных радиаторов серии МС-140-500.

Если в доме или квартире много окон и тонкие стены, то необходимо брать для обогрева мощность 47 Ватт на один кубический метр.

Сколько литров воды в алюминиевой батарее. Современные модели радиаторов отопления

Масса 1 секции составляет 3,8 кг. воды вмещается 0,8 литра, поэтому масса одной секции радиатора с водой составит 4,6 кг. При тепловом потоке 140 Вт для обогрева комнаты в 20 м2 потребуется 14 секций, по весу соответственно выйдет 64,4 кг с водой. Таким образом, этот показатель отличается в меньшую сторону на 40%, чем у классического образца МС 140. Если это значение разделить на две части (по 32 кг), то можно сделать вывод, что установку на стены из современных материалов, включая пористый бетон, осуществить вполне возможно без дополнительных крепежных элементов.

Еще более легкая конструкция разработана российскими производителями. Их отопительные приборы предлагаются под брендом EXEMET. модель MODERN отличается следующими весовыми характеристиками:

Одна секция у этого производителя весит 3,2 кг, теплоотдача 93 Вт. Чтобы обогреть комнату в 20 м2 потребуется 22 секции, тогда общая масса составит 70,4 кг. Данные параметры неплохи, особенно если учесть, что компания производит модели с возможной установкой на полу.

Модель EXEMET FIDELIA весит 12 кг, теплоотдача 156 Вт, общая масса прибора для нашего примера выходит просто чудовищной – 154 кг. Сложный вопрос установки здесь неактуален, так как первая и последняя секции снабжены ножками для размещения прибора на полу.

Итак, чтобы обеспечить отопительной системе бесперебойную службу, нельзя игнорировать такие важные показатели, как вес и объем секции батареи. Благодаря правильному подсчету нагрузки на крепежные элементы, можно рассчитывать на надежность установки и долгосрочную эксплуатацию прибора.

Советские чугунные батареи, характеристики. Особенности изготовления батарей из чугуна

Слишком долго чугунные радиаторы были единственным видом обогревательных устройств, установленных в многоквартирных домах. Многие люди настолько к ним привыкли, зная об их долговечности и надежности, что когда приходит время менять отопительную систему, ищут аналогичные устройства.

Чугунные батареи нового образца совершенно не такие, к каким привыкли жильцы хрущевок. У старых моделей были свои преимущества, на фоне которых их недостатки забывались, а связано это с особенностью их изготовления.

Этот металл невозможно подвергать обработке, поэтому изделия из него, будь то старые чугунные радиаторы отопления или сковородки, всегда отливались в готовых формах. Этим обусловлено то, что многие десятилетия производились одинаковые по высоте, ширине и глубине секционные «гармошки».

Чтобы изменить тепловую мощность чугунного радиатора, требовалось добавить или убрать секцию, для чего из системы полностью сливался теплоноситель, парализуя подачу тепла в здание.

Для обеспечения качественной герметизации, между секциями устанавливаются резиновые прокладки (в случае применения антифриза они должны быть паронитовые).

Чугунные секционные радиаторы соединяются при помощи ниппель — гаек и специального ключа и по типу делятся:

• На одноканальные образцы, которые встречаются в основном в вертикальных моделях.
• Двухканальные типы – это основной вид чугунных радиаторов.
• Трехканальные встречаются крайне редко, обладают самой высокой теплоотдачей и большой глубиной.

По форме коллекторов виды чугунных радиаторов отопления можно разделить на овальные и круглые. Первые признаны более надежными и устойчивыми к гидроударам, но не менее важна толщина стенок устройства. Чтобы сделать их настолько же легкими, как стальные или биметаллические батареи отопления, потребуются тонкие стенки, но они слишком уязвимы перед ударами и механическими повреждениями. Слишком толстый слой чугуна сделает радиатор неуязвимым, но неподъемным, что так же неприемлемо, к тому же он будет разогреваться целую вечность. Старые радиаторы весили порядка 7.5 – 8 кг, что совсем немало для одной секции.

В советское время для их производства применяли несколько видов заготовок, отличающихся размерами. Глубина зависела от количества каналов для теплоносителя, а высота – от межосевого расстояния.

Различались модели с межосевыми показателями от 300 мм и до 900 мм, но самыми популярными стало расстояние 500 мм которое и в наше время считается классическим стандартом радиаторов из любого металла.

Если предстоит замена старых чугунных батарей на новые, то следует выбирать аналоги с тем же межосевым расстоянием, что обеспечит надежность их подключения к системе обогрева и эффективность работы.

Параметры этих радиаторов были таковы, что вполне соответствовали централизованному отоплению тех лет:

• Рабочее давление 9 – 12 атмосфер.
• Нагрев теплоносителя до +110 градусов.
• Устойчивость к химическим примесям воды.
• Эксплуатационный срок 20 лет при безупречной работе до 50.
• Низкая стоимость.

Самым большим минусом советских «гармошек» был их вес. Их было сложно перевозить и монтировать, да и не каждая стена способна выдержать подобную «ношу». С появлением высотных зданий сильные стороны чугунных батарей перестали соответствовать новым стандартам централизованного отопления, так как в домах более 12 этажей гидроудары намного выше, чем они способны выдержать.

Сколько литров воды в одной секции биметаллической батареи. Батареи из чугуна старого и нового образца

Чугунные ребристые радиаторы продолжают работать во многих квартирах и учреждениях, построенных во времена Советского Союза. Такой длительный срок службы обусловлен их техническими характеристиками. В былые времена существовало два типа чугунных батарей:

• Классические – это хорошо знакомые всем «гармошки». Объем воды в чугунной батарее этого типа составлял 1.5 литра. При ее весе в пустом состоянии 7.1 кг, он мгновенно увеличивался до 8.6 кг после заполнения теплоносителем. Как правило, одна секция батареи обладала тепловой мощью 170 Вт, а для обогрева комнаты площадью 20 м2 требовалось 11-12 элементов, что в совокупности без теплоносителя весило 85 кг, а в заполненном виде – 103 кг.

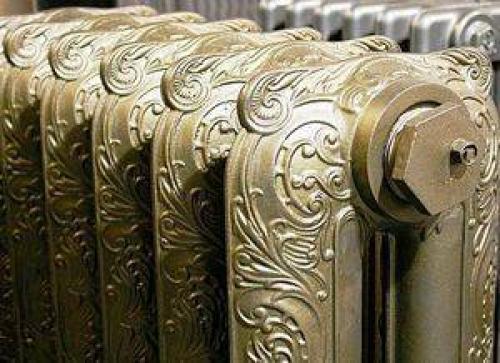

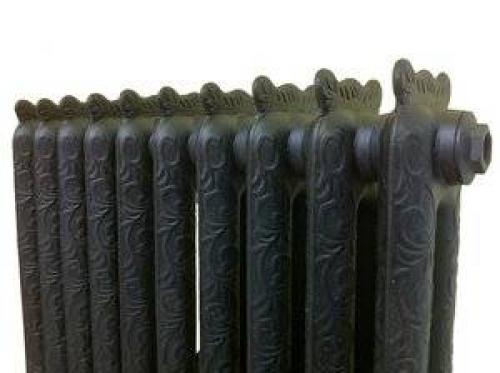

• Винтажные модели встречались нечасто, смотрелись презентабельно, но их вес был еще больше – 12-14 кг без теплоносителя. Объем секции чугунного радиатора винтажного типа так же составлял 1.5 л, но тепловая мощь была значительно меньше – всего 150-156 Вт.

Это были по-настоящему тяжелые радиаторы, которые требовалось регулярно подкрашивать, а острые углы их ребер представляли опасность для детей.

У современных батарей из чугуна параметры в корне отличаются от старых «монстров»:

• Средний вес одной секции составляет 4 кг, что в два раза меньше советских обогревателей.
• Объем воды в чугунном радиаторе нового поколения равен 0.8 литра.
• Уровень теплоотдачи одной секции составляет 140 Вт, что меньше, чем в батареях старого образца. Для нагрева помещения площадью 20 м2 потребуется уже 14 элементов, но их вес вместе с водой не превышает 60 кг.

Если требуется установка чугунных радиаторов, состоящих из 12 и более секций, то целесообразней разделить их на два устройства. Это увеличит КПД конструкции, так как теплоноситель быстрее будет проходить по системе. Кроме того, для их монтажа не потребуются дополнительные фиксаторы.

Объем одной секции биметаллического радиатора 500. Как правильно сравнить биметаллические радиаторы между собой?

Каждый, кто основательно подходит к выбору батарей отопления для своего дома или квартиры, стремится приобрести изделия с оптимальными рабочими и эксплуатационными техническими характеристиками. Чтобы правильно выбрать наиболее подходящий радиатор, сравниваемые модели должны быть одного типоразмера. В справочных данных параметры приводятся для одной секции, поэтому сравнивать нужно не приборы в целом, а их конструктивные части. Основным параметром, по которому происходит деление на типоразмеры, является межосевое расстояние.

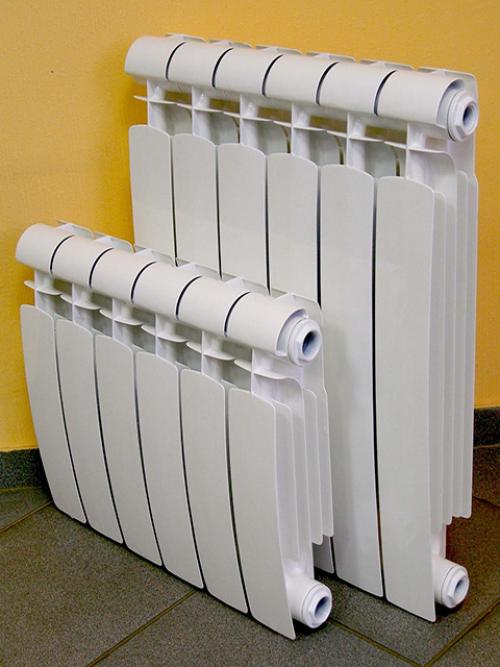

Радиаторы с различным межосевым расстоянием.

Межосевым расстоянием называют размер между осью верхнего и нижнего коллектора. Как и цельноалюминиевые модели, биметаллические батареи отопления выпускаются в основном с межосевым расстоянием от 200 до 800 мм. Модели с большим значением межосевого расстояния, и как следствие, с увеличенной высотой секций (но меньшей шириной всего радиатора), являются редкостью. Их используют, если особенности интерьера комнаты не позволяют разместить горизонтально расположенный прибор.

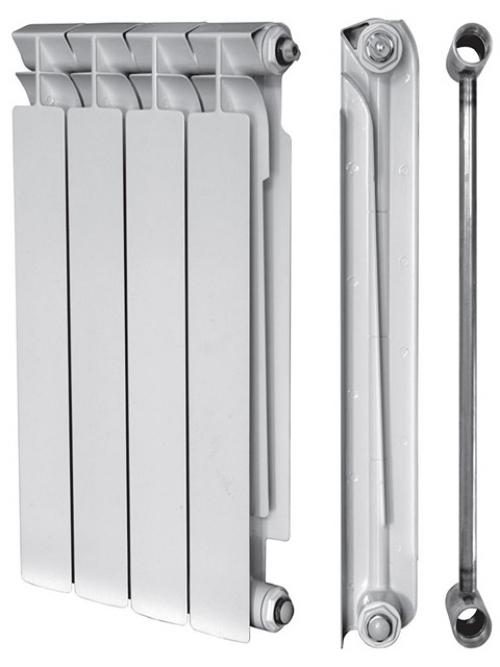

Устройство биметаллического радиатора.

Геометрические параметры

Основными геометрическими характеристиками биметаллического радиатора является его высота, а также ширина и глубина секции. Высота, как правило, на 60 – 80 мм превышает его межосевое расстояние.

Большинство производителей выпускает модели с шириной секции 80 мм. Зная количество секций, можно легко определить общую ширину прибора.

Глубина секции составляет 80 – 100 мм. Радиатор может быть как постоянной глубины, так и меняющейся по высоте, как у стильного и изящного прибора серии DreamLiner от компании Royal Thermo.

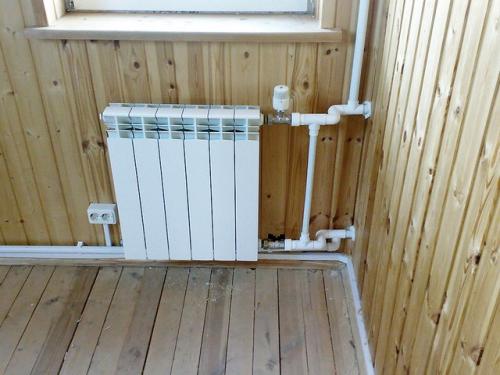

Монтаж радиатора отопления на деревянную стену.

Тепловая мощность

Данный параметр позволяет определить, сколько секций радиатора конкретной модели нужно, чтобы обогреть комнату определенной площади. Тепловая мощность измеряется в Ваттах и составляет при межосевом расстоянии:

• 500 мм – от 170 до 200 Вт;
• 350 мм – от 120 до 140 Вт;
• 300 мм – от 100 до 145 Вт;
• 200 мм – около 100 Вт.

В своих информационных, технических материалах (инструкциях, руководствах, каталогах) производители указывают таблицы, показывающие количество секций, оптимальное для обогрева помещений различной площади.

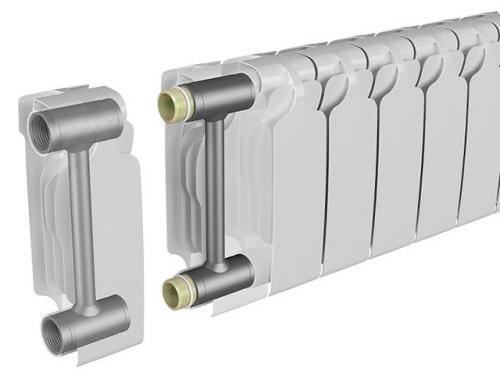

Стальной сердечник - основа конструкции.

Объем (емкость) одной секции

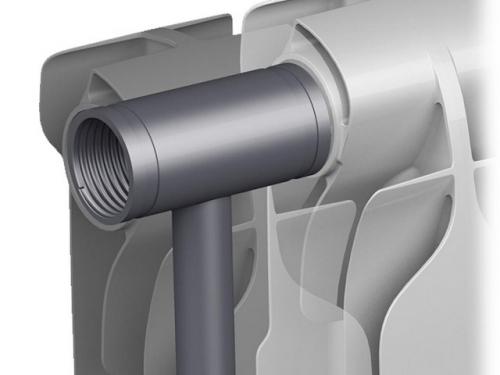

В биметаллических радиаторах теплоноситель циркулирует по стальным сердечникам. Сердечник представляет собой Н-образную сварную конструкцию, состоящую из верхнего и нижнего коллектора, соединенных между собой вертикальной трубкой (теплопроводом). Каждый коллектор имеет два боковых отверстия с внутренней резьбой, благодаря которым секции могут соединяться с помощью стальных ниппелей. Данная конструкция полностью исключает контакт теплоносителя с алюминием.

В отличие от алюминиевых радиаторов, где теплопровод имеет овальное сечение, в стальных сердечниках биметаллических моделей применяются исключительно круглые трубки, что предусматривает меньшую емкость каждой секции. Так, биметаллический Rifar Base 500 имеет емкость секции 0,20 л, в то время как алюминиевая модель Rifar Alum 500 того же типоразмера характеризуется объемом 0,27 л.

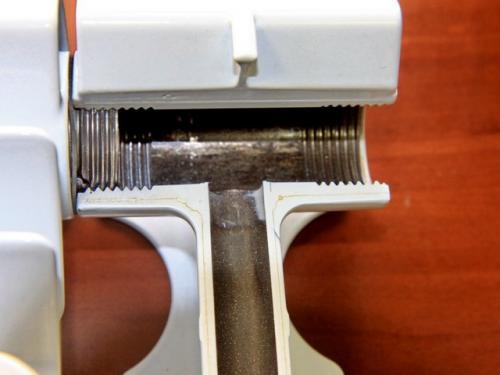

Секция прибора в разрезе.

Масса секции

Биметаллические радиаторы имеют большую массу, чем аналогичные модели алюминиевых батарей отопления. Это объясняется использованием в их конструкции стальных сердечников, плотность которых (следовательно и масса) превышает аналогичный показатель для алюминия. К примеру, биметаллический радиатор Varmega Bimega 500/80 весит 1,75 кг, а алюминиевый радиатор Almega 500/80 того же производителя – 1, 2 кг.

Давление

Рабочее давление биметаллических радиаторов составляет 16 – 40 атм (1,6 – 4,0 МПа). Согласно нормативным документам, приборы должны быть испытаны опрессовкой системы отопления давлением, в 1,5 раза превышающим рабочее значение. Также в документации указывается значение максимального давления, по достижению которого он может начать разрушаться.

Соединение секций.

Сколько литров в секции батареи. Объем воды в радиаторе отопления – алюминиевом, чугунном, биметаллическом

Существует много причин, из-за которых вам может потребоваться узнать объем воды в радиаторе отопления. Самый простой способ – посмотреть в спецификации, инструкции или другой документации к изделию. Но что делать если ее нет?

Из этой статьи вы узнаете, сколько литров воды в одной секции радиатора отопления в зависимости от его модели и габаритов. Также мы расскажем, как рассчитать этот показатель для нестандартных моделей.

Сколько воды в одной секции чугунного радиатора отопления

Чугунные батареи отличаются по высоте секций, глубине, мощности и весу. Например, у модели МС 140-500 высота 50 мм, а глубина – 140 мм. В основном на объем воды в чугунной секции радиатора влияет его высота.

Наиболее распространенной остается серия МС. В зависимости от производителя объем теплоносителя может меняться, поэтому есть небольшой разброс.

Объем одной секции марки МС (в литрах)

• МС 140-300 – 0,8-1,3;
• МС 140-500 – 1,3-1,8;
• МС-140 – 1,1-1,4;
• МС 90-500 – 0,9-1,2;
• МС 100-500 – 0,9-1,2;
• МС 110-500 – 1-1,4.

Большой популярностью пользуются чугунные батареи серии ЧМ. Маркировка модели указывает на количество каналов, высоту и глубину секции.

Например, ЧМ2-100-300 имеет высоту 300 мм, глубину 100 мм, а вода в ней циркулирует по двум каналам.

Объем воды в одной секции марки ЧМ (в литрах)

• ЧМ1-70-300 – 0,66;
• ЧМ1-70-500 – 0,9;
• ЧМ2-100-300 – 0,7;
• ЧМ2-100-500 – 0,95;
• ЧМ3-120-300 – 0,95;
• ЧМ3-120-500 – 1,38.

Приведенные ниже данные соотносятся с характеристиками других производителей. Чтобы не рисковать можно использовать их, добавив 20-процентный запас прочности.

Объем воды в одной секции алюминиевого радиатора

Существуют десятки производителей алюминиевых батарей отопления, изделия каждого из них отличаются конструкцией и размерами внутренних каналов. Поэтому можно только приблизительно сказать, сколько воды в одной секции алюминиевого радиатора.

Основное отличие моделей в высоте, поэтому приводим список наиболее распространенных размеров (данные указаны в литрах):

• 350 мм – 0,2-0,3;
• 500 мм – 0,35-0,45;
• 600 мм – 0,4-0,5;
• 900 мм – 0,6-0,8;
• 1200 мм – 0,8-1.

Для нестандартных размеров можно использовать формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.8

Результат будет примерным, но, если под рукой нет спецификации к оборудованию, можно пользоваться полученным значением. Так вы сможете определить сколько воды в одном ребре алюминиевой батареи с погрешностью не более 20%.

Отметим, что емкость алюминиевого радиатора отопления со временем может уменьшаться за счет появления коррозии. Она образуется из-за воды с плохими показателями щелочности или кислотности. Также объем жидкости в алюминиевом радиаторе может быть уменьшен из-за заиливания.

Как и в случае с алюминиевыми, существует много вариантов производителей и марок биметаллических батарей отопления. Точно так же отличается их строение, внешний вид, диаметры каналов.

Объем воды в биметаллическом радиаторе зависит от его высоты и составляет (в литрах):

• 35 см – 0,1-0,15;
• 50 см – 0,2-0,3;
• 60 см – 0,25-0,35;
• 90 см – 0,3-0,5;
• 120 см – 0,4-0,6.

Чтобы подсчитать объем секции биметаллического радиатора нестандартной высоты используйте формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.35

Так вы получите ориентировочное значение, которое может колебаться в пределах 20%.

Объем воды в радиаторе отопления таблица

Тип радиатораВысота (мм) / модельМинимальный объем секции (л)Максимальный объем секции (л)

Надеемся, что смогли помочь вам определиться с объемом воды в одной секции батареи. Напомним: если вы собираетесь производить какие-либо манипуляции с отопительной системой, лучше не рисковать.

При работе с нестандартными моделями рассчитывайте их объем с небольшим запасом в 10-20%. Это не усложнит задачу, но поможет избежать неприятностей. Не забудьте поделиться статьей с друзьями!
