Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

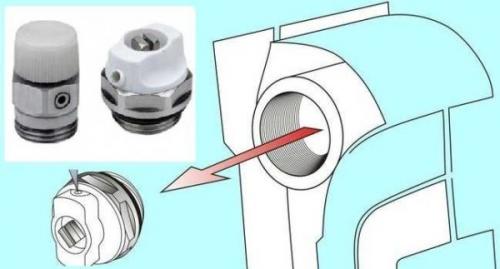

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

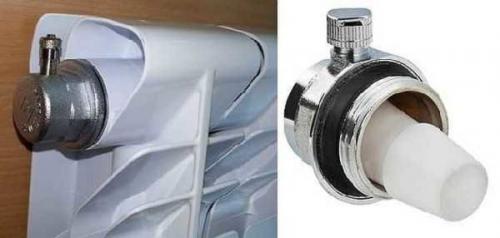

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

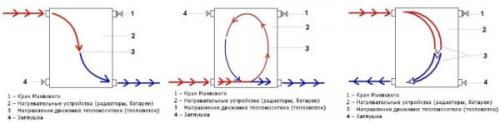

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

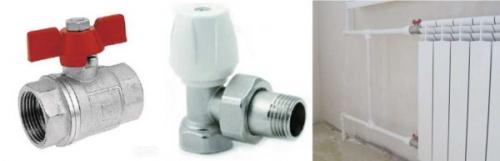

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя,  выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

Что такое обвязка радиаторов. Система двухтрубная

В реализации такой схемы отопления работают две трубы – для подачи горячего теплоносителя, и для возврата его в котел. При двухконтурном подключении труб температура корпуса радиатора не зависит от места подключения и его расположения в доме – первый он или последний – все радиаторы прогреваются одинаково. В двухконтурном решении радиаторы могут подключаться к трубопроводу разными способами:

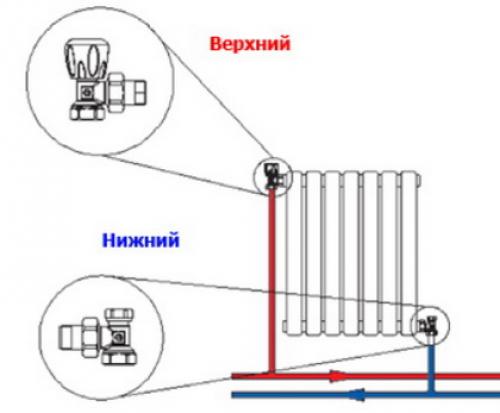

Двухстороннее диагональное подсоединение с подачей горячей воды сверху вниз – самое эффективное. Теплоноситель беспрепятственно движется в верхнем коллекторе и по секциям, максимально отдавая тепло в пространство. Схема обеспечивает равномерный и одинаковый прогрев радиатора по всем секциям.

Подключение сверху вниз по диагонали

Схема одностороннего подключения с движением горячей воды по радиатору сверху вниз выглядит более компактным при монтаже, но при условии, что оба подвода – и прямой, и обратный — проходят по дому вертикально. По такой схеме рекомендуется обвязывать батареи с маленьким количеством секций, и установленных в маленьких комнатах. Отрицательная сторона схемы – при большом количестве секций батарея может прогреваться неравномерно, поэтому для такой схемы рекомендуется включать в прибор не более 12 секций. Правило расчетов системы отопления гласит, что при оптимальном количестве радиатора (7 единиц) теплоотдача на последней секции будет меньше на 3-5%. Очевидно, что чем длиннее прибор, тем холоднее будут секции по направлению движения теплоносителя.

Двухсторонняя схема с нижним (седельным) подводом обеих труб позволяет замаскировать трубопровод под полом или в нишах, чтобы не портить интерьер. Но тепловые потери при седельном подключении радиаторов увеличиваются до 10-15%, так как горячая вода идет по нижней трассе в приборе, а верхние части секций и коллектор вверху нагреваются по остаточному принципу.

Подключение радиатора для нижней подачи теплоносителя по диагонали

Подключение отопительного прибора с двух сторон по диагонали и с нижней подачей похоже на способ с подводом сверху, но разница в результатах огромная. Теплопотери достигают 20%, так как из-за разницы температур вверху и внизу корпуса теплоносителю легче двигаться к началу батареи по секциям. Поэтому вверху радиатор будет всегда горячее, чем с противоположной стороны по низу батареи. На деле диагональная схема используется редко, так как есть другие, более эффективные пути решения максимальной отдачи тепла в дом.

Обвязка стального радиатора. Особенности установки различных видов радиаторов

Радиаторы отопления для помещения по материалу изготовления разделяются на несколько видов. Каждый имеет свои особенности монтажа.

Давайте перечислим их.

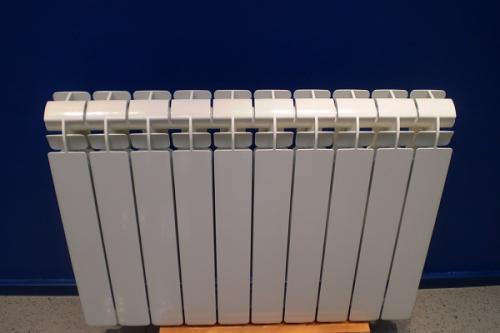

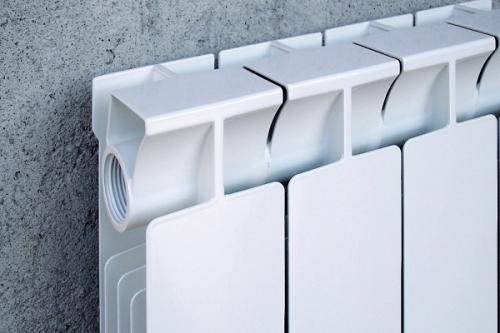

Алюминиевые

Самые бюджетные отопительные приборы. Характеристика моделей:

• корпус изготавливается методом вдавливания расплавленного металла в форму, процесс происходит под высоким давлением;
• конструкция цельная, лёгкая, с проточными каналами внутри;
• поверхность алюминиевая, защищённая прочной плёнкой.

Особенность установки – сложно подсоединить патрубок из алюминия к сети теплоснабжения, который состоит из стали. Причина – прямой контакт двух металлов приводит к образованию разрушительных процессов в алюминии.

Решение проблемы: подключение приборов должно происходить путём прикручивания специализированных переходников для подсоединения к трубам теплоносителя. Можно использовать запорные краны с патрубками из бронзы.

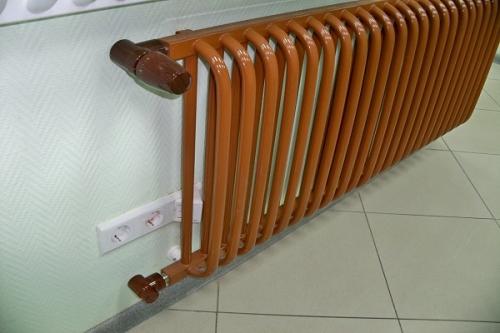

Стальные

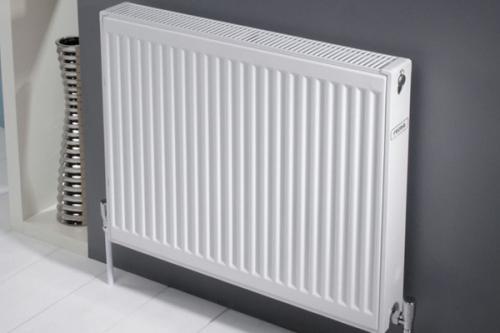

Одни из самых популярных моделей отопительных приборов, т. к. батареи из стали нагреваются за считанные минуты. Бывают двух видов: монолитные и секционные трубчатые.

Особенность монтажа – всегда есть возможность увеличить или снизить число регистров в одном радиаторе, заменить повреждённую деталь на новый сегмент.

Биметаллические

Отопительный радиатор, состоящий из двух металлов:

• основа – это каркас в виде трубки из стали, где горизонтальные коллекторы соединены друг с другом вертикальными каналами;
• корпус состоит из алюминия, который повышает теплотехнические функции прибора.

Биметаллические батареи проще всего монтировать самостоятельно. Достаточно иметь под рукой инструкцию, которая идёт в комплекте к любому прибору.

Простота установки приводит к тому, что биметаллические батареи чаще всего выбирают, чтобы произвести замену устаревших радиаторов, не изменяя расположенность трубопроводов с подводящейся горячей водой.

Сгоны и переходники, которые монтируют в ходе подключения, соединяют приспособление с трубой для отопления без сварочных механизмов.

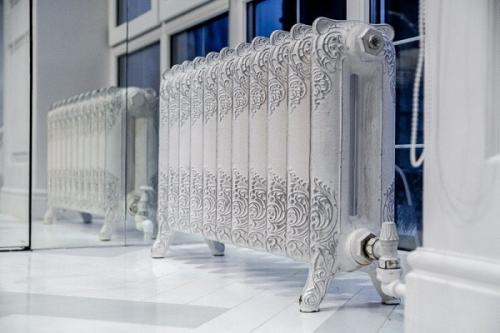

Модели из чугунного материала

По внешнему виду приборы не очень красиво смотрятся, но не всегда стоит акцентировать на этом внимание и отказываться от дешёвого, эффективного и простого в эксплуатации приспособления.

Прибор состоит из отдельных элементов. Батарею принято собирать из разной численности регистров с минимальным количеством в 2-4 шт. В чугунном радиаторе можно убрать или добавить секцию. Подобным образом происходит корректировка производительности и починка обогревательного прибора.

Медные

Наиболее дорогая по стоимости разновидность радиаторов. Цена высока из-за характеристик:

• медь – хорошо проводит тепловую энергию;
• продолжительность службы около 30 лет;
• внутреннее наполнение состоит из вертикальных труб из меди, которые отталкивают вредные примеси теплоносителя;
• металл устойчив перед ржавчиной.

Особенность подключения – вариант крепления приспособления к трубопроводу отопительных систем . Для установки понадобятся специальные фитинговые элементы, сгоны и переходники. Нужно это для того, чтобы избежать прямого контакта меди с железом.

Если в системе задействованы трубы из полипропилена, то придётся купить специализированный набор фитингов.

Пластиковые

Такие радиаторы совсем недавно вышли на российский рынок. Модели считаются пробными, их наивысшая степень прогрева составляет 80⁰С. Предельное давление ограничено, не должно быть более 3 атм.

Приборы можно установить в любом жилом здании. О тонкостях установки известно очень мало, т. к. спросом такие радиаторы не пользуются. В процессе монтажа рекомендуют опираться на инструкцию или же доверить дело опытному мастеру.

Обвязка радиатора отопления. Обвязка радиатора – схемы, применяемое оборудование

Как подключаются радиаторы отопления? — какая обвязка этих приборов…

• Радиатор должен отключаться кранами на подаче и обратке. Отопление выходит со строя, когда на улице 30 градусов мороза, для ремонта одного радиатора систему отопления сливать недопустимо…
• Схема подключения должна быть такой, чтобы жидкость циркулировала через всю площадь радиатора.

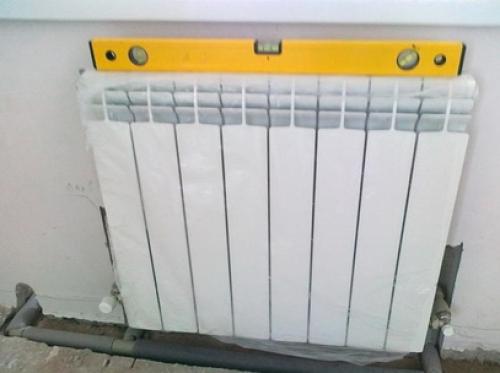

Как разместить радиатор

При установке батарей нужно оставить зазоры. Между стеной и радиатором нужно оставить не меньше 3 см, чтобы не создавать сопротивления потоку воздуха. От пола — не меньше 15 см, до подоконника — не менее 10 см.

Не желательно помещать радиатор в ниши или закрывать экранами. В таком случае будет теряться полезная отдача тепла из-за ухудшения циркуляции воздуха. Причем можно потерять и 50% мощности радиатора, если поместить его в кожух.

Схемы включения

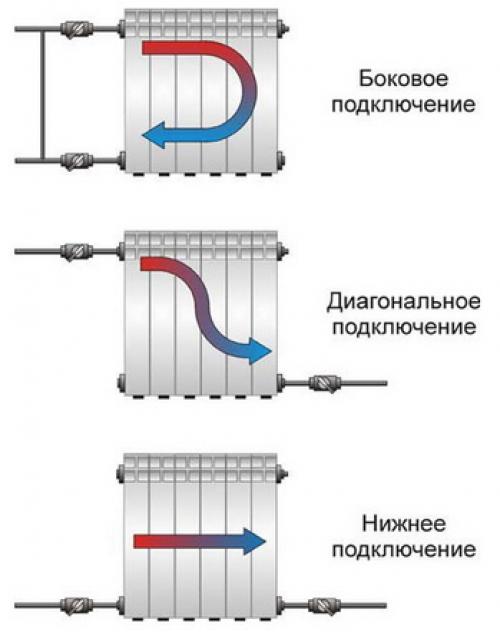

Схемы подключения общеизвестны. Лучшая – диагональная, с ней реализуется условно до 100% от мощности, которую способен развить прибор.

Возвратноточная (боковая) допустима только лишь при длине прибора не более 1,0 метра, в этом случае КПД уменьшается не более чем на 10%.  Другие же схемы не желательны, — большая потеря КПД при нижнем подключении, например…

Что нужно устанавливать

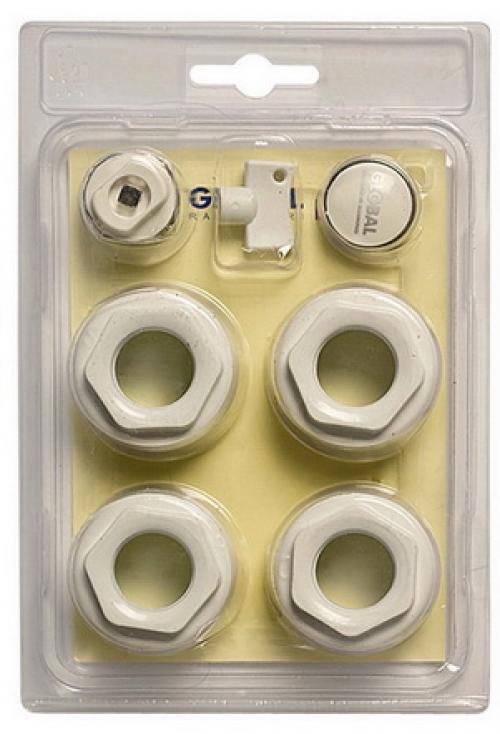

Каждый радиатор снабжается пробками для перехода с диаметра секций на диаметр трубопровода. В большинстве своем радиаторы подключают на резьбу 1/2 дюйма, что соответствует трубам 16 мм металлопластика и 20 мм (наружный) полипропилена. Но могут подключаться и на 3/4 дюйма.

Приобретается соответствующий комплект пробок к радиатору, они устанавливаются на всех торцах на резиновых уплотнениях с применением мягкого ключа для затяжки, чтобы не испортить эмаль.

Воздушный кран Маевского

Каждый радиатор снабжается воздушным краном Маевского, который устанавливается в верхней свободной пробке. Радиатор на креплениях устанавливается или горизонтально, или с небольшим возвышением в сторону крана Маевского.

Обязательное отключение – простейшая обвязка

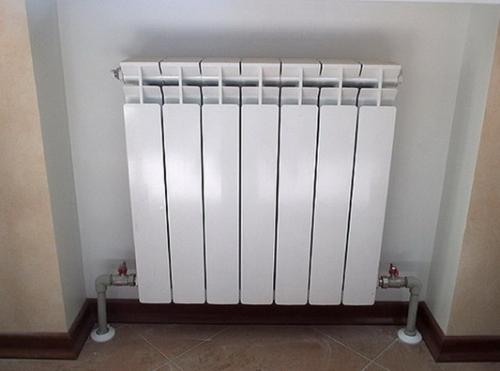

Простейшая обвязка радиаторов – установка отключающих шаровых кранов. Регулировать поток ими не допустимо (делать не полное открытие), ввиду того, что они быстро выйдут со строя.

Зачем делать байпас

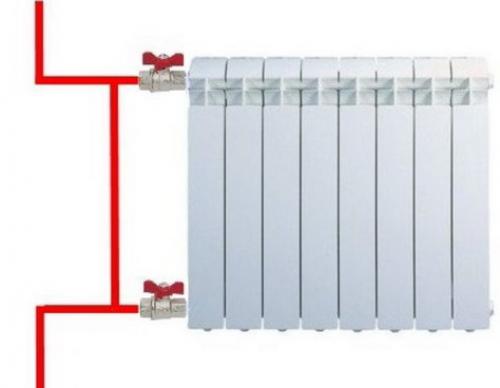

Байпас между подачей и обраткой необходим только при однотрубной схеме отопления, при последовательном включении радиаторов. Например, в многоквартирных домах, к стояку радиаторы подключаются обязательно с байпасом, чтобы отключение одного радиатора мало влияло на всю систему и не останавливало бы циркуляцию теплоносителя по системе.

Как уплотнять резьбовые соединения

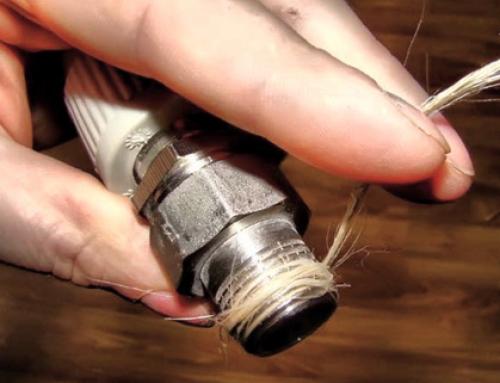

При подключении радиаторов металлические резьбовые соединения категорически не рекомендуется уплотнять фум-лентой. Она дает течь при каком либо провороте в соединении. Все должно быть закручено со 100% гарантией надежности.

Это обеспечивается льняным волокном или сантехнической нитью. Резьба обматывается не слишком тонким слоем, намотка смазывается сантехнической смазкой (допускается постным маслом), закручиваине делается ключами с умеренным натягом.

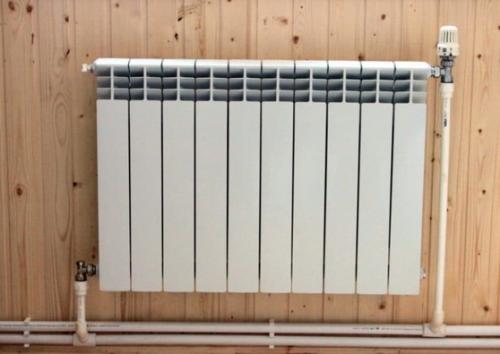

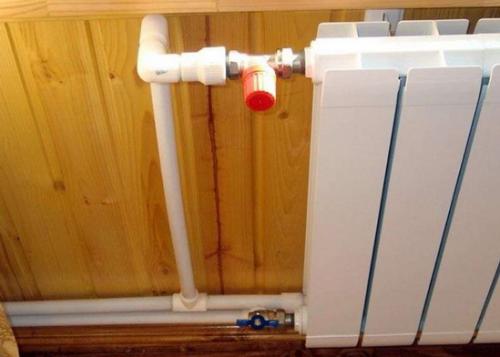

Типичная обвязка радиатора в регулируемой системе

Подключение шаровыми кранами делается там, где требуется только два режима работы радиатора – «включил-выключил».

• Но в некоторых радиаторах требуется регулировка потока, чтобы отбалансировать всю систему. Например, в тупиковой схеме на первом радиаторе уменьшают расход, если количество приборов в тупике 5 шт. и более. Поэтому на таких радиаторах на обратке ставят балансировочный клапан вместо обычного шарового крана.

• В некоторых комнатах радиаторы возможно понадобится периодически отключать или уменьшать их мощность, для экономии энергии. Такие приборы, мощность которых регулируется, снабжаются на подаче настроечным винтовым краном с помощью которого можно плавно изменять расход теплоносителя.

Обвязка радиаторов также включает уголки, тройники…, чтобы направить трубы, например, к стене… Наличие таких фитингов и их расположение определяется в каждом конкретном случае.

Наличие балансировочных клапанов и кранов расхода на отдельных радиаторах определяется при составлении схемы отопления….

Автоматизированное управление радиатором

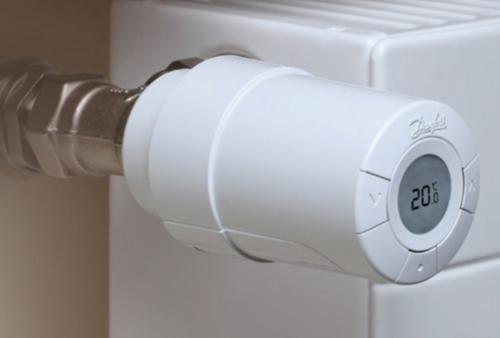

Радиатор может управляться автоматически и поддерживать в комнате заданную температуру. Поможет в этом термоголовка, которая управляет клапаном так, чтобы поддерживалась заданная температура воздуха.

Правильная обвязка радиатора отопления. Место радиаторов в системе отопления

Использование радиаторов в обогреве жилых помещений играет на сегодняшний день ключевое значение. Не все жилые объекты, особенно квартиры в многоэтажных домах, могут быть переоборудованы на внутрипольный обогрев. Поэтому основную работу по обогреву внутренних жилых пространств выполняют радиаторы или старые добрые и хорошо знакомые нам, батареи.

Радиаторы передают тепловую энергию от теплоносителя окружающему пространству. Передача тепла осуществляется за счет большой нагревательной поверхности нагревательного прибора. В современных моделях имеется ряд технических усовершенствований, благодаря которым стало возможным осуществлять подключение в самых разных вариантах и при любой схеме разводки.

в старых чугунных и стальных батареях имелось всего один верхний и один нижний патрубки, через которые подается горячая вода и осуществляется выход обратки.

В современных моделях помимо основных патрубков подачи и выхода, имеются встроенные воздухоотводчики. Такая конструкция батарей кардинально изменила качество функциональности отопительной системы. При наличии воздушных пробок в нагревательных приборах достаточно открыть спускной клапан и стравить воздух.

Во многом, благодаря современным моделям батарей отопления стало возможным выбирать наиболее удобную схему подключения, ставить нагревательные приборы в тех в местах жилого помещения, в которых они максимально эффективны. Качество работы отопительного водяного контура зависит от правильно сделанной обвязки. Процесс является необходимым, если вы используете трубопровод, сделанный из полипропиленовых труб.

Важно! При наличии металлических стояков обвязка делается из других расходных материалов. Это могут быть металлические медные трубы или металлопластик

Использование полипропиленовых труб в данном случае категорически запрещается.

Причина несовместимости металлических труб с полипропиленовыми изделиями — наличие резьбового соединения. Учитывая тот факт, что пропиленовые трубы имеют высокий коэффициент теплового расширения, при подаче горячего теплоносителя резьбовое соединение потеряет свою герметичность и устойчивость. Поэтому, желая подключить радиатор отопления из полипропиленовых труб, старайтесь использовать фитинги, переходники и муфты, изготовленные из аналогичных материалов.
