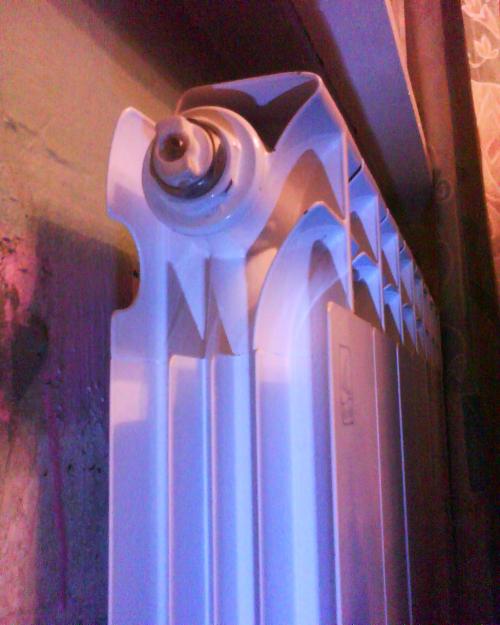

Ручка с клапаном

Чтобы правильно провести регулировку температуры радиаторов, нужно знать общее устройство системы отопления и разводку труб теплоносителя.

В случае индивидуального отопления, регулировка проходит легче, когда:

1. Система запитана от мощного котла.
2. Каждая батарея обустроена трехходовым краном.
3. Смонтирована принудительная прокачка теплоносителя.

На этапе монтажных работ индивидуального отопления необходимо учесть минимальное количество изгибов в системе. Это нужно для того, чтобы уменьшить потери тепла и не снизить давление теплоносителя, подаваемого на радиаторы.

Для равномерного прогрева и рационального использования тепла, на каждой батарее монтируется вентиль. С ним можно уменьшить подачу воды или отключить ее от общей системы отопления в неиспользуемом помещении.

• В системе центрального отопления многоэтажных домов, обустроенных подачей теплоносителя по трубопроводу сверху вниз вертикально, отрегулировать радиаторы невозможно. При таком раскладе верхние этажи открывают окна из-за жары, а в помещениях нижних этажей холодно, так как там батареи еле теплые.
• Более совершенная однотрубная сеть. Здесь теплоноситель подается на каждую батарею с последующим возвращением его на центральный стояк. Поэтому заметной разницы температур в квартирах верхних и нижних этажей этих домов нет. При этом подающая труба каждого радиатора обустраивается регулирующим клапаном.
• Двухтрубная система, где монтируются два стояка, обеспечивает подачу теплоносителя на радиатор отопления и обратно. Для увеличения или уменьшения потока теплоносителя каждая батарея обустраивается отдельным клапаном с терморегулятором ручного или автоматического управления.

Балансировка тупиковой системы отопления. В чем суть балансировки

Гидравлические системы отопления по праву считаются наиболее сложными. Их эффективная работа возможна только при условии глубокого понимания физических процессов, скрытых от визуального наблюдения. Совместная работа всех устройств должна обеспечивать поглощение теплоносителем максимального количества тепла и его равномерным распределением по всем нагревательным приборам каждого контура.

Режим работы каждой гидросистемы основан на взаимосвязи двух обратно пропорциональных величин: гидравлического сопротивления и пропускной способности. Именно ими определяется расход теплоносителя в каждом узле и части системы, а стало быть и количество подводимой к радиаторам тепловой энергии. В общем случае расчёт расхода для каждого отдельно взятого радиатора отражает высокую степень неравномерности: чем больше удалён нагревательный прибор от теплового узла, тем выше влияние гидродинамического сопротивления труб и ответвлений, соответственно теплоноситель циркулирует с меньшей скоростью.

Задача балансировки системы отопления — гарантировать, что проток в каждой части системы будет иметь примерно одинаковую интенсивность даже при временных изменениях режимов работы. Тщательная балансировка позволяет добиться такого состояния, когда индивидуальная регулировка термостатирующих головок не оказывает существенного влияния на прочие элементы системы. При этом сама возможность балансировки должна предусматриваться ещё на этапе проектирования и монтажа, ведь для настройки системы необходима как специальная арматура, так и технические данные на оборудование котельной. В частности, обязательна установка на каждом радиаторе запорных клапанов, в простонародье называемых дросселями.

Как отрегулировать отопление в доме. Особенности работы с разными видами разводки

Однотрубные системы отопления поддаются балансирующей регулировке наиболее просто. Всё благодаря тому, что суммарный проток через радиатор и связывающий байпас всегда одинаков и не зависит от пропускной способности установленной арматуры. Поэтому в системах типа «Ленинградка» работа ведётся не столько над балансировкой протока, сколько над уравнением количества тепла, выделяемого теплоносителем в радиаторах. Говоря проще, главная цель балансировки в таком случае — обеспечить, чтобы к наиболее удалённому радиатору вода поступала при достаточно высокой температуре.

В двухтрубных тупиковых системах действует несколько иной принцип. Каждый радиатор системы представляет собой своего рода шунт, гидравлическое сопротивление которого ниже, чем у всей остальной группы, расположенной далее по направлению протока. Из-за этого значительная часть теплоносителя протекает через шунт обратно к тепловому узлу, в то время как циркуляция далее по системе имеет гораздо меньшую интенсивность. В таких системах отопления приходится трудиться именно над выравниванием протока в каждом радиаторе путем изменения пропускной способности арматуры.

Двухтрубные попутные системы отопления балансировки не требуют вовсе, но при этом имеют сравнительно высокую материалоёмкость. В этом вся прелесть петли Тихельмана: путь, который проходит теплоноситель в цепи каждого радиатора, примерно одинаков, благодаря чему эквивалентность протока в каждой точке системы поддерживается автоматически. Похожим образом дело обстоит с лучевыми системами отопления и водяным тёплым полом: выравнивание протока выполняется на общем коллекторе по поплавковым расходомерам.

Балансировка лучевой системы отопления. Балансировка коллекторной системы отопления

Коллекторная (лучевая) система отопления имеет свои положительный стороны, такие как простота и стабильность работы. Когда есть возможность ее применить, то специалисты отдают именно такому расположению труб предпочтение без колебаний.

Что представляет из себя лучевая схема

В коллекторной схеме каждый радиатор подключается длинными трубопроводами к одному распределительному коллектору,- отсюда и название системы.

Происхождение второго названия «лучевая» – длинные лучи труб расходящиеся из одного центра в разные стороны к батареям отопления.

Сам коллектор подключается напрямую к котлу, к магистрали.

В простейших системах (до 4 радиаторов) коллектор можно заменить несколькими тройниками, лежащими на основании (в теплоизоляторе), а балансировку производить на радиаторах, который могут быть разной конструкции и подключаться по разному.

Как осуществляется балансировка

Балансировочные краны чаще устанавливают на коллекторе – с помощью них настраивается расход теплоносителя, чтобы температура радиаторов была примерно одинаковой.

Если лучи примерно одинаковой длины, то балансировка не нужна вовсе. При значительной разности длины подключений, такие краны ставятся на самых коротких ветвях, чтобы была возможность поднять их гидравлическое сопротивление, и таким образом выровнять расход по всем приборам.

На самих радиаторах при автоматизированном котле возможна установка термоголовок – регуляторов автоматически поддерживающих нужную температуру в комнате, что удобно для пользователей.

С котлом без автоматики, подобное оборудование, самостоятельно перекрывающее движение теплоносителя, устанавливать в системе нельзя.

Дополнительно на радиаторах ставятся отключающие краны, которыми обеспечивается возможность ремонта. Такие же краны ставятся и на коллекторе, если не установлены балансировочные.

Схема подключения коллектора на 3 радиатора к системе отопления, радиаторы различных типов…

Где можно применить лучевую схему

Область применения лучевой схемы ограничена. Должны выполняться следующие условия.

Возможность прокладки трубопроводов под полом или под обшивокой потолка (для второго этажа). Система делается на стадии строительства или капитального ремонта, до зашивки (заливки) полов.

Но ситуация когда имеются возможности проложить трубы под полом и установить коллектор в центре встречается часто. Поэтому коллекторная схема применяется не редко.

Внутрипольные конвектора, как правило, подключаются по лучевой схеме. Подробней о внутрипольных отопительных приборах

Определиться с типом радиаторов

Помещение, в котором радиаторы подключены с низу а трубопроводы спрятаны под полом, выигрывает в эстетическом плане.
Но при этом нужно определиться с типом радиаторов и подключающего узла.
Рекомендуемый специалистами вариант – сложные радиаторы с нижним подключением и встроенной верхней термоголовкой. Но это дорогие варианты.

Возможно снабжение «обычного» радиатора разными узлами подключения.

Есть подключающие узлы с нижней термоголовкой, варианты с верхним регулятором. Возможно применение без термоголовки но с отключающими (балансирующими) кранами. В лучевой схеме допустим и работоспособен минимализм – только узел подключения на радиаторе, а балансирующие краны находятся на коллекторе.

Другой вариант – обычные радиаторы включенные диагонально (подача сверху, обратка снизу) с обычной обвязкой кранами и термомголовкой.

Какие применяются трубы и фитинги

Под полом должны находиться только цельные куски труб. Для прокладки могут применяться трубы металлопластиковые, поставляемые в бухтах, а также полимерные многослойные PEX и PERT c кислородным барьером. Но специалисты сходятся во мнении, что металлопластик с наличием алюминиевого слоя – наиболее надежный вариант и по прочности и по устойчивости к проникновению кислорода.

Чтобы не было больших остатков с бухт, желательно заранее вычислить все длины магистралей, затем подобрать бухты в магазине. Приобретение бухт по 50 метров, как правило, влечет лишние затраты.

Под обшивкой возможно оставлять только обжимные тройники для металлопластика в случае необходимости, которые специалисты называют «вечные». Прямая состыковка труб не допускается.

Применяемые диаметры

Как правило система, которая включает в себя до 5 радиаторов подключаеся от котла (от разветвления магистрали) диаметром 20 мм для металлопластика.
Если радиаторов 5 и больше, то потребуется уже 26 мм (32 для полипропилена), но при этом отапливаемая от коллектора площадь не должна превышать 120 – 150 м кв.

Как отрегулировать отопление в квартире. Шаровые краны

Вентили относятся к дешевым, но одновременно малоэффективным регулирующим устройствам. На входе в радиатор нередко устанавливают шаровые краны, с помощью которых регулируют поток воды.

Но у этого оборудования имеется и иной функционал – запорная арматура. Вентили используют для полного отключения поступления теплоносителя в системе. Например, в случае протечки отопительного прибора шаровые краны, расположенные на входе и выходе из радиатора, позволяют производить ремонт без остановки теплоснабжения и слива жидкости.

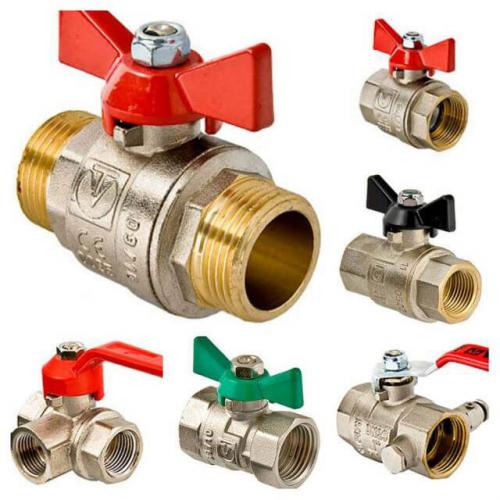

Шаровыми кранами регулировка батарей отопления в квартире не производится. У них всего два положения – полностью закрыто и открыто. Промежуточное расположение приносит только вред.

Дело в том, что внутри такого крана имеется шарик с дыркой, которому в штатном положении ничего не угрожает, но во всех других ситуациях твердые частицы, присутствующие в теплоносителе, его стачивают и от него откалываются кусочки. В итоге кран не будет герметичным и в положении «закрыто» вода продолжит поступать в батарею, что чревато большими неприятностями в случае протечки прибора.

Если кто-то из владельцев недвижимости все решил сделать управление батареями отопления с использованием шаровых кранов, необходимо помнить, что их следует установить правильно.

Данный способ обычно используют в многоквартирных домах. Если разводка однотрубная вертикальная, тогда труба с горячей водой заходит в комнату через потолок и к ней подключают радиатор (прочитайте: " Правильная регулировка батарей отопления в квартире – комфорт в доме и экономия средств "). Трубопровод отходит от второго входа в прибор и через пол направляется в нижерасположенное помещение.

В этом случае необходимо правильно смонтировать краны, поскольку установка байпаса является обязательной. Обходная труба нужна для того, чтобы при закрытии потока жидкости на радиатор, в общедомовой системе продолжал циркулировать теплоноситель.

В некоторых ситуациях кран располагают на байпасе, чтобы менять количество проходящей через него воды и тем самым корректировать теплоотдачу батареи. Для обеспечения большей надежности отопительной системы устанавливают не менее трех кранов: два будут отсекающими на радиаторе и функционировать в штатном режиме, а третий – станет регулирующим.

Но тут нужно не забывать, в каком положении находятся устройства. Иначе можно полностью заблокировать стояк и не удастся избежать как холода в квартире, как и неприятных разборок с соседями и представителями управляющей компанией.

Поэтому принимая решение, как регулировать тепло в батареях, специалисты не рекомендуют использовать шаровые краны. В продаже имеются и другие изделия, которые специально предназначаются для изменения количества воды, циркулирующей через радиатор.

Почему не работает двухтрубная система отопления. Развоздушивание

Завоздушивание может возникнуть при наполнении системы теплоносителем и в ходе эксплуатации. Ситуации разрешаются по-разному, но сводится все к спуску воздуха с помощью клапанов и кранов, вмонтированных в систему.

Заполнение закрытой системы с принудительной циркуляцией должно происходить в определенной последовательности, чтобы исключить образование воздушных пробок. Подача холодной воды осуществляется снизу вверх, краны для отвода воздуха оставляют открытыми, закрывают только те, что установлены для спуска воды. Поднимаясь, теплоноситель выдавливает воздух через открытые клапаны и краны. Как вода начинает бежать через кран, его закрывают. Так постепенно, обязательно плавно, наполняют систему водой. Насос запускают, когда контур полностью заполнен теплоносителем.

Для спуска воздуха используют ручные или автоматические воздухоотводчики, сепараторы воздуха. Понятно, что установка ручных воздухоотводчиков подразумевает сброс воздуха обслуживающим персоналом или жильцом квартиры (дома). Встречаются такие воздухоотводчики в обычных жилых домах в помещениях верхних этажей или на техэтажах. Кран Маевского известен многим жильцам старых многоэтажек, которые каждый отопительный сезон самостоятельно сбрасывают накопившийся воздух. В новых домах практикуется монтаж ручного спускного клапана на технических этажах.

Автоматическая система воздухоотвода работает обособленно от человеческого участия. Принцип работы автоматических воздухоотводчиков одинаков. В корпусе воздухоотводчика находится поплавок, на который попадает вода. Поплавок давит на подпружиненный шток, открывая доступ вовне. Корпус постепенно заполняется теплоносителем, поплавок давит на шток и перекрывает выходное отверстие. Чтобы воздухоотводчик работал исправно, периодически проверяют чистоту иглы и годность уплотнительного кольца к дальнейшей эксплуатации.

Отопление электро и запас печное. Труба стальная 32 на выходе расходится в две стороны. Правое крыло дома греет хорошо, в другом холодно система однотрубная самотеком расширительный бак самодельный.

Пробовал ставить кран регулирующий, но толку нет все равно холодная сторона плохо греет хотя котел кипит вовсю. Советуют ставить насос, но при отключении электричества получается вся система встанет. Как быть ?

Отвечает специалист компании "РСТ":

Очень распространенный вопрос. Отсутствие тепла в одном из контуров объясняется просто – нет циркуляции или она затруднена. Почему? Причин много.

Вода двигается по пути наименьшего гидравлического сопротивления. А если совсем просто, то куда ей легче «бежать», туда они и «побежит». И если в одно крыло теплоноситель поступает свободно, в другое нет, то там отсутствует циркуляция. Причиной отсутствия циркуляции может быть, заужение диаметра трубы (переход на диаметр меньшего размера), некачественного монтажа трубопровода, неисправная запорная арматура (краны), завоздушивание системы отопления (отсутствие в наивысшей точке трубопровода автоматических воздухоотводчиков), просто элементарный строительный мусор или грязь.

Теперь, что касается циркуляционного насоса. Ставить обязательно. И не нужно бояться отключения электричества. КПД системы поднимется. И это Вы почувствуете сразу. А, что бы циркуляция в системе отопления не прекратилась, при отсутствии электроэнергии, циркуляционный насос необходимо устанавливать на обводной контур (байпас). Тогда теплоноситель, минуя байпас и насос, пойдет по основной трубе гравитационной системы отопления.

Балансировка системы отопления шаровыми кранами. Методы выполнения балансировки

Процедуру настройки в домашних условиях можно выполнить двумя способами:

• по расчетному расходу теплоносителя с помощью электронного расходомера;
• приблизительная балансировка по температуре.

Первый метод – наиболее точный и предполагает наличие проекта и гидравлического расчета системы с указанием расхода воды на каждом участке трубопровода. Без этого точная настройка системы невозможна. В крайнем случае расчет можно сделать самостоятельно либо обратиться к специалисту в данной сфере. Вторая составляющая регулировочная арматура, установленная на каждом ответвлении или стояке. И третье – специальный электронный прибор для балансировки, подключаемый к соответствующей арматуре.

Внимание! Полнопроходные шаровые краны не являются регулирующей арматурой, они предназначены для того, чтобы полностью отсекать или открывать путь теплоносителю. То же касается термостатических радиаторных вентилей, чьей задачей является количественное регулирование тепла, подаваемое в батарею в зависимости от температуры воздуха в помещении.

Суть метода состоит в том, чтобы с помощью прибора определить реальный расход теплоносителя на каждой ветви или стояке системы. Для этого на ответвлении обратной магистрали должен быть установлен балансировочный вентиль со штуцерами для подключения электронного блока. Имея на руках схему с указанными расходами на каждую ветвь, остается только присоединить прибор к штуцерам вентиля и поворотом шпинделя отрегулировать требуемый расход. Таким способом производится и балансировка системы отопления многоэтажного дома.

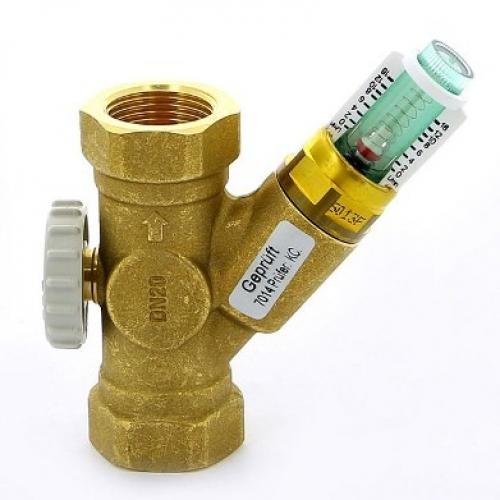

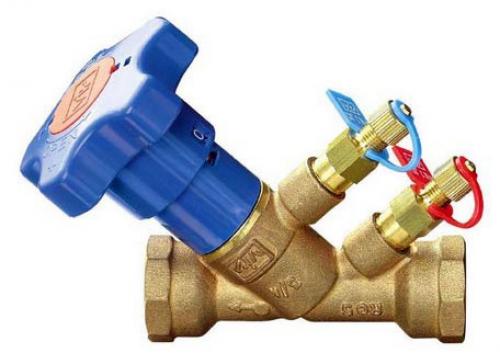

Примечание. Сейчас в продаже имеются балансовые вентили с колбой расходомера, позволяющие произвести грубую настройку без прибора.

Когда все спроектировано и просчитано правильно, то все батареи, находящиеся на отрегулированном стояке или ветке, получат нужное количество тепла. Каждый нагреватель настраивать таким методом не принято, тем более, если он оснащен термостатом.

Как отрегулировать отопление. Когда нужно балансировать систему

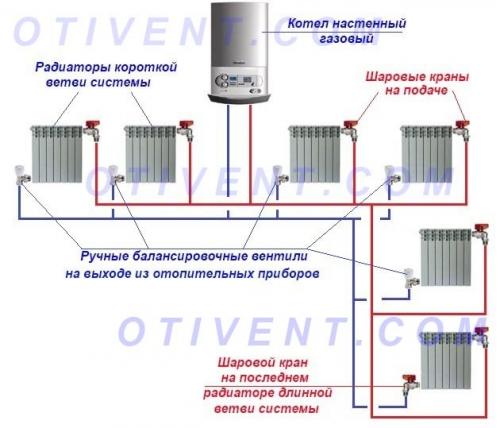

Теоретически, регулировка радиаторов отопления необходима в любом случае. Инженер-проектировщик, разрабатывая и рассчитывая водяную систему, закладывает расход теплоносителя на каждую батарею и контур напольного обогрева. После монтажа, заполнения и опрессовки трубопроводной сети исполнитель обязан отрегулировать подачу тепла, ориентируясь на расчетные параметры в проекте.

Важный момент. Расчет потребности в тепле и соответствующего расхода нагретой воды делается для самых неблагоприятных условий – минимальной уличной температуре. Поэтому вначале настройки все радиаторные и другие регулировочные вентили полностью открываются, а котел выводится в максимальный рабочий режим.

Поскольку среднестатистического домовладельца заботит лишь тепло и комфорт внутри жилища, самому браться за балансировку рекомендуется в таких случаях:

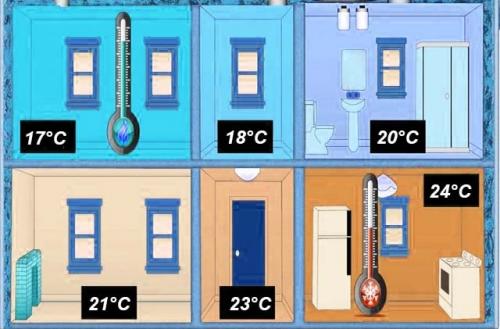

1. Ближние к котлу батареи нагреваются заметно сильнее дальних радиаторов, соответственно, в комнатах жарко или прохладно (слишком большой перепад температур).
2. Один из радиаторов издает явственный шум — журчание протекающей воды.
3. Замоноличенные в стяжку трубы прогревают полы неравномерно.
4. В процессе наладки новой отопительной разводки, собранной своими руками.

Если при грамотно смонтированном отоплении температура в дальних комнатах существенно ниже, система нуждается в балансировке

Примечание. Подразумевается, что арматура, оборудование и приборы отопления подобраны правильно, система заполнена теплоносителем, воздушные пробки и прочие дефекты отсутствуют. Иначе заниматься гидравлической балансировкой бессмысленно – получите нулевой результат.

Когда не следует регулировать раздачу теплоносителя батареям:

1. Если радиаторная сеть и теплые полы работают без нареканий. Лишний раз крутить вентили не стоит – по неопытности можете сделать хуже.
2. При выявлении различных неполадок – воздух в батареях, протечка, засор радиаторных либо балансировочных вентилей, разрыв мембраны расширительного бака и тому подобное. Сначала устраните неисправность и проверьте работоспособность отопления. Возможно, регулировка не понадобится.
3. Категорически не рекомендуется вмешиваться в работу центрального отопления многоквартирного дома, врезать в общие стояки дополнительные краны и клапаны. Исключение – многоэтажные новостройки с индивидуальными тепловыми вводами в каждую квартиру.

Также не рекомендуется «прижимать» проток через батарею с помощью обычного шарового крана. Нормальное положение штока – полностью открыт либо закрыт, в промежуточной позиции арматура долго не прослужит.

Как настроить двухтрубную систему отопления. Зачем нужна гидравлическая балансировка?

Независимо от типа смонтированной отопительной системы, она должна доставлять рассчитанное проектировщиком количество теплоносителя, который в свою очередь должен нагреть радиатор до необходимой температуры. При этом через каждый из теплообменников должно пройти столько рабочей жидкости, сколько указано в разработанном проекте теплоснабжения дома. Согласно же законам гидродинамики, большее количество рабочей среды пойдет по пути минимального сопротивления, то есть к ближайшему к нагревательной установке теплообменнику.

Различия в температуре и количестве протекающей через теплообменник горячей воды приведет не только к различиям в температурном режиме разных помещений, но и увеличению нагрузки на котел отопления.

Когда нужно выполнять гидравлическую балансировку?

К гидравлической балансировке системы отопления следует прибегать в следующих случаях:

1. Близко расположенные к нагревательному аппарату радиаторы заметно горячее «последних» в гидравлической системе нагрева помещений, что заметно как на ощупь, так и по показаниям комнатного термометра или личностным ощущениям.
2. В отопительный сезон один или несколько теплообменников издает шум в виде журчания протекающей в нем рабочей жидкости.
3. Расположенные в бетонной стяжке трубы системы отопления «теплый пол» прогреваются неравномерно.
4. При наладке системы отопления, которая собрана без разработанного инженером-теплотехником проекта и услуг профессиональных монтажников.

Но если система отопления функционирует без нареканий, то пытаться улучшить ее работу самостоятельно не следует, так как из-за неопытности домовладельцы добиваются прямо противоположного результата. Так же не стоит начинать балансировать систему отопления, если в ней возникли какие-либо неполадки (разрыв мембраны в расширительном бачке, засор балансировочной или радиаторной запорной арматуры, завоздушенность батарей, появление протечек и так далее). В начале необходимо устранить проблему и, вполне вероятно, нужда в регулировке отпадет.
