Размеры алюминиевых радиаторов отопления. Низкие батареи

Размеры алюминиевых радиаторов отопления. Низкие батареи

Радиаторы, имеющие малое межосевое расстояние отличаются следующими преимуществами:

• их можно разместить под низко расположенным подоконником;
• они обладают максимальной теплоотдачей на единицу площади.

• длина 93 миллиметра;
• глубина – 140 миллиметров;
• высота – 388 миллиметров.

По причине меньших габаритов снижается теплоотдача чугунных радиаторов отопления – она равна 106 ватт от одной секции при рабочем давлении 9 кгс/см². Среди зарубежных аналогов встречаются чугунные изделия с межосевым расстоянием по подводкам, равным 200 и 350 миллиметров, мощность секции чугунного радиатора такого типа гораздо выше.

Алюминиевые радиаторы . У низких батарей из алюминия, как отечественного, так и импортного производства, разброс величины межосевых расстояний достаточно велик. Можно встретить размеры батарей отопления 150, 300 и даже 450 миллиметров. Поскольку возможная длина секции стартует от 40 миллиметров, прибор выглядит компактно и необычно. Низкие алюминиевые радиаторы отопления размеры по высоте имеют, начиная от 200 миллиметров. Глубина многих моделей компенсирует недостаток двух других параметров и составляет 180 миллиметров.

Биметаллические радиаторы . Все размеры батарей отопления, которые они имеют, характерны также и для алюминиевых отопительных приборов. Тепловая мощность находится в тех же пределах. В продаже можно встретить алюминиевые низкие радиаторы, у которых теплоотдача равна 80 и 140 ватт на секцию. Рабочее давление составляет 25-35 атмосфер.

• среди отопительных приборов встречаются батареи не со сплошными стальными сердечниками, а с трубками из стали, помещенными между алюминиевыми коллекторами. Их рабочее давление, указанное производителями, обычно равно 12 или 16 атмосфер;
• они часто не имеют вертикально расположенных каналов и в случае бокового подключения могут прогреваться от коллекторов за счет теплопроводности алюминия. Циркуляцию теплоносителя обеспечивает последняя секция, так как она является проточной.

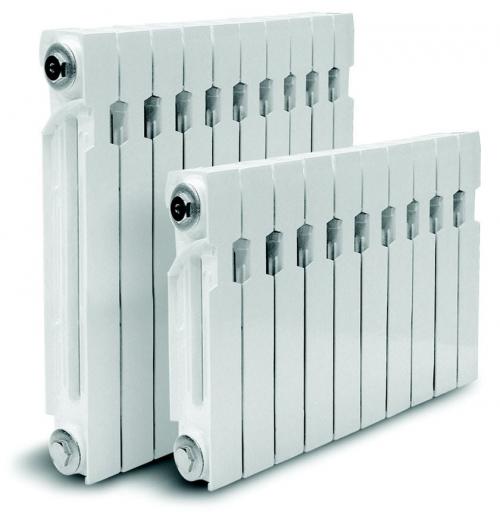

Размер секции алюминиевого радиатора. Какие размеры имеют радиаторы из алюминия

Правильно подобранные размеры алюминиевых радиаторов влияют на эффективность отопления, на необходимость проведения изменений в трубах, по которым течет теплоноситель.

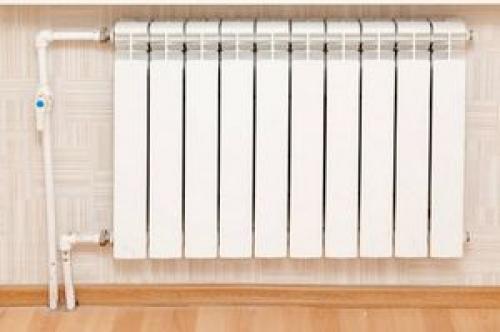

Какими должны быть размеры

Чтобымог отдать максимум тепла, размеры должны быть такими:

1. Длина должна составлять более 70-75% ширины проема окна.
2. Высота должна быть такой, чтобы между полом и батареей было 8-12 см, и при этом между подоконником и ней было 6-12 см.

Если рекомендации будут не соблюдены, то работа алюминиевого конвектора будет сопровождаться потерями тепла.

Когда длина будет составлять менее 70% ширины оконного проема, то батарея не сможет создать тепловой завесы, способной блокировать движение холодного воздуха, поступающего через окно. В помещении появятся холодные и теплые зоны. Окна будут постоянно покрываться паром.

Если окно имеет ширину 2 м, то длина батареи должна составлять минимум 1,4 м.

Основные габариты

Под габаритами понимают:

1. Межосевое расстояние.
2. Высоту.
3. Глубину.
4. Ширину секции.

Межосевое расстояние (его еще называют межниппельным или межцентровым) не стоит путать с высотой батареи отопления. Первый показатель указывает, сколько сантиметров находится между верхним и нижним коллекторами (отверстиями). Высота является расстоянием между самой низкой и наиболее высокой точкой секции.

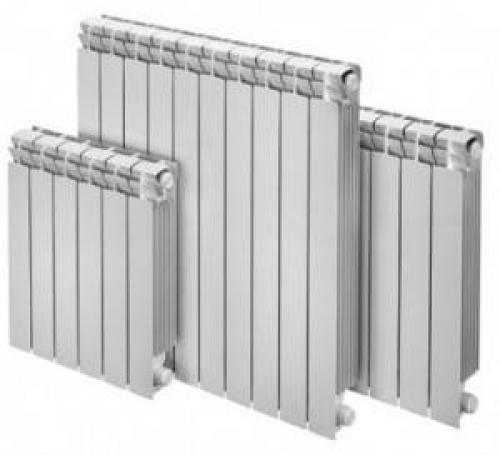

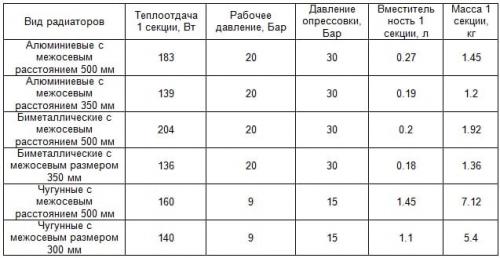

Алюминиевые радиаторы отопления имеют такие размеры:

1. Межцентровое расстояние колеблется от 150 до 2 000 мм . Очень высокие батареи –это редкость. Наибольшую популярность имеют радиаторы с межниппельным расстоянием 500 мм потому, что действующая система труб отопительной сети создавалась под чугунные батареи, которые имеют такое же межцентровое расстояние. Этот показатель является очень важным, и поэтому производители указывают его в названии батареи (РАП-500, Rococo 790, Magica 400 и т. д.).
2. Высота находится в пределах 245-2000 мм . По этому критерию батареи можно разделить на низкие, средние и высокие.
3. Глубина секции составляет от 52 до 180 мм .
4. Ширина секции равняется 40-80 мм .

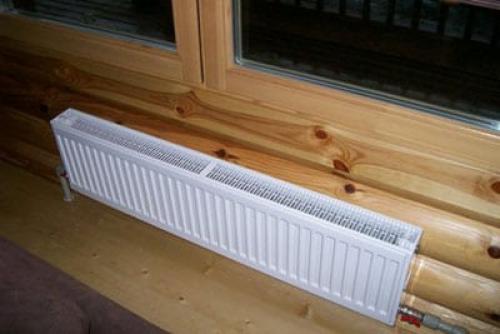

Низкие алюминиевые радиаторы

Такие устройства для отопления помещения имеют высоту от 200 до 450-500 мм. Наиболее низкие представители обладают межосевым расстоянием, равным 150 мм. Наименьшая ширина секции 40 мм. Глубина значительно отличается от вариантов со средней и большой высотой. Иногда она может достигать 0,18 см. Это сделано для компенсации нехватки тепловой мощности из-за низкой высоты.

Немногие производители выпускают радиаторы с межцентровым расстоянием 150-250 мм. Основными из них являются Sira, Global, «Рифара». Самые маленькие изделия первой имеют высоту 245 мм. Межниппельным расстоянием является 200 мм. Глубина зависит от модели. Alux имеет глубину, равную 8 см, а Rovall – 10 см. Самый маленькие конвекторы других двух производителей имеют практически такие же размеры.

Если рассматривать радиаторы отопления с межосевым расстоянием 300 мм и более, то их производят практически все компании.

Стандартные или средние батареи

Их особенности таковы:

1. Высота — 0,57-0,585 см.
2. Наиболее частая ширина — 80 мм.
3. Глубина 52-100 мм. Стандартными размерами в этом плане считаются 80-100 мм.
4. Межцентровое расстояние равняется 500 мм.

Средние по высоте алюминиевые батареи — стандартизированные среди всех типов батарей. Для сравнения колебания высоты и глубинызначительно больше. Только глубина варьируется в пределах 90-140 мм .

Высокие, а также плоские батареи

Высоту до 2-2,050 м могут иметь только экструзионные радиаторы. Литые выше стандартных показателей не бывают. Часто высокие изделия имеют малую глубину и небольшую ширину.

Что касается плоских отопительных устройств, то они также представлены малым количеством моделей. В основном их выпускает Златоустовский «Термал». Особенностью плоских конвекторов является то, что их глубина равняется 52 мм независимо от высоты . Такую глубину всегда имеют модели РАП300 и РАП500.

Радиаторы отопления минимальная высота. Нестандартные размеры радиаторов

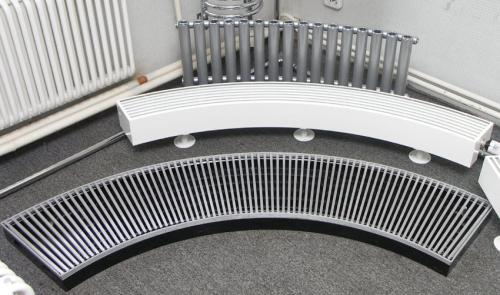

Помимо стандартных приборов отопления на рынке широко представлены радиаторы и других типоразмеров. Они предназначены для использования в нетиповых зданиях или в целях придания помещению особенного стиля.

Различают следующие виды и габариты радиаторов

Низкие или маленькие радиаторы отопления отличаются высокой теплоотдачей на единицу площади поверхности, их вполне возможно разместить под низко расположенными подоконниками или в зданиях с витражным остеклением. К ним относят все отопительные приборы с межосевым расстоянием менее 400 мм. По материалу исполнения они могут быть как чугунные, так и алюминиевые или биметаллические.

Чугунные радиаторы отопления низкие горизонтальные преимущественно имеют размеры секций (Ш х Г х В) 93 х 140 х 388 мм, их теплоотдача составляет 106 ВТ при рабочем давлении 9 атм.Зарубежные производители выпускают и более компактные модели с межосевым расстоянием 200 и 350 мм. Биметаллические компактные отопительные приборы выпускаются с широким спектром межосевых расстояний, ширина такой секции стартует с 40 мм, высота находится в пределах 150-450 мм. Глубина компенсирует компактность остальных габаритов и составляет 180 мм. Тепловая мощность варьируется от 80 до 140 ватт при рабочем давлении 25-35 атмосфер.

Алюминиевые радиаторы имеют схожие с биметаллическими размеры с подсоединительными расстояниями от 150 до 400 мм с шагом габарита 500 мм, тепловая мощность колеблется от 50 до 160 Вт.

Нормальное рабочее давление для них – 16 атмосфер, которое при опрессовке можно повышать до 24 атм. Следует отметить, что такие биметаллические и алюминиевые радиаторы отопления узкие горизонтальные не имеют протока воды по средним секциям, они прогреваются лишь за счёт теплопроводности от коллекторов, циркуляция при этом обеспечивается за счёт крайней проточной секции.

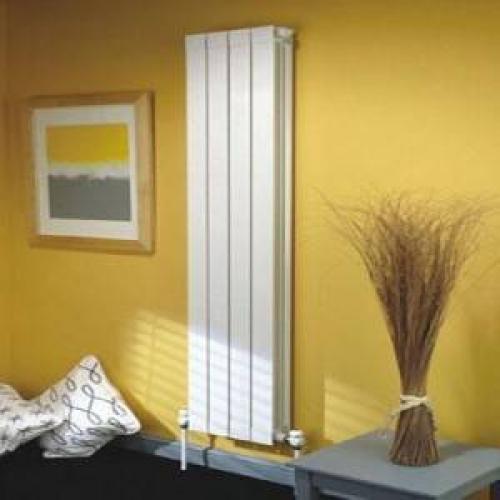

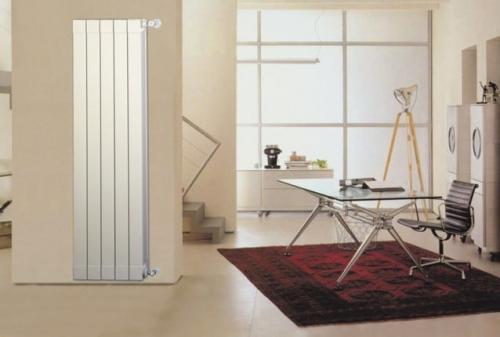

Встречаются радиаторы отопления высокие и узкие, которые используются в случаях потребности в большой теплоотдаче при невозможности в силу различных причин занять значительную длину стены. Чугунные высокие радиаторы отопления встречаются только среди продукции зарубежных производителей, ширина их секции 76 мм. при возможной высоте в границах 661-954 мм, глубина таких приборов достигает 203 мм. Рабочее давление составляет 10 атмосфер, а у наиболее крупногабаритных не может превышать 6 атм. теплоотдача же в зависимости от размеров составляет от 270 до 433 ватт.

Биметаллические радиаторы отопления узкие представляют собой в основном дизайнерские конструкции с нестандартными размерами и не предназначены для систем центрального отопления, их используют в частных домах с индивидуальным отоплением. Как правило, это не секционные, а монолитные конструкции. Если же брать секцию, то примером её размера может быть (Ш х Г хВ) 80 х 95 х 880 мм. при рабочем давлении 4 атмосферы. При опрессовке не рекомендуется превышать этот показатель более 6 атм.

Для желающих наиболее эффективно использовать площадь помещения на рынке представлены радиаторы отопления плоские , отличающиеся меньшей глубиной. Их выбор не так велик, как у вышеперечисленных отопительных приборов. Продаваемые тонкие радиаторы отопления могут быть только алюминиевыми. Их глубина начинается от 52 мм при тепловой мощности от 105 до 161 Вт. К плоским радиаторам можно отнести и панельные, глубина которых составляет 60 мм.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/chem-otlichaetsya-radiator-500-teplootdacha-batarei-i-cena-zavisit-ot-treh-faktorov

Размер батареи 10 секций. Что нужно знать о размерах радиаторов и на что они влияют

Первым важным размером является расстояние между осями. Чаще всего встречаются в продаже алюминиевые радиаторы, имеющие расстояние между верхним и нижним коллектором 35 или 50 см.

Есть и модели, у которых это показатель – 80, 70, 60, 40 и 20 см.

По длине алюминиевые радиаторы имеют практически не ограниченные размеры. Чем длиннее радиатор, тем выше его мощность. Для достижения нужного уровня мощности берут определенное количество секций. Общая длинна радиатора зависит от необходимой мощности, размеров секции алюминиевых радиаторов отопления и их мощности.

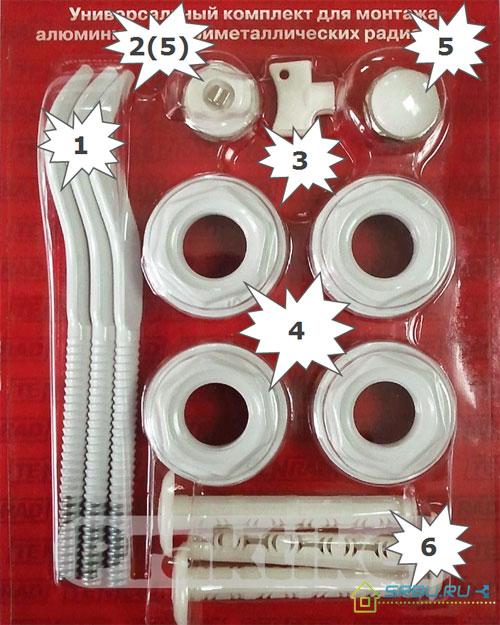

Чтобы состыковать радиатор с трубами отопительной системы, используют комплект для монтажа.

В него входят:

• 1. Кронштейны (2 или 4 штуки) для навешивания радиатора на стену.
• 2. Специальный кран для стравливания лишнего воздуха (кран Маевского).
• 3. Ключ для крана
• 4. Радиаторные проходные пробки, имеющие диаметр в 3/4 или 1/2. Они могут быть левого или правого типа.
• 5. Радиаторные заглушки (глухие пробки).
• 6. иногда еще дюбеля для крепления кронштейнов.

Монтажный комплект для алюминиевых радиаторов.

По типу изготовления радиатор из алюминиевого сплава может быть литым или экструзионным.

1. Литье делает прибор более прочным и надежным. В этом случае секции представляют из себя отлитые целиком отдельные детали, которые собираются в один радиатор. Нижняя часть батареи приваривается в самом конце.

2. Применение экструзионного оборудования предполагает продавливание нагретого сплава алюминия через металлическую пластину с отверстиями – фильеру. Это позволяет получить алюминиевый длинный профиль нужной формы. После остывания его надо порубить на отрезки, соответствующие размерам радиатора. Затем приваривают верхнюю и нижнюю части. В этом случае регулировать радиатор по длинне не представляется возможным, секции из него не отнять не прибавить. В продаже встречаются они редко но все же они есть.

Размеры стальных радиаторов отопления. Терминология

Часто в описаниях и спецификациях присутствует понятие «межосевое расстояние». Иногда встречается термин «межниппельное» и «межцентровое» или присоединительные размеры. Это разные названия одной величины. Определяется она как расстояние между центрами входных отверстий секции или радиатора.

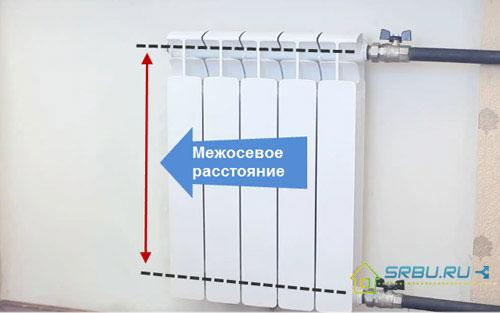

В технических характеристиках радиаторов часто встречается такое понятие, как межосевое расстояние

Этот параметр важен, если подводящие трубы в нормальном состоянии и менять их нет необходимости. В этом случае, чтобы не переваривать подводку, можно подобрать модель с таким же межосевым расстоянием, как старые радиаторы.

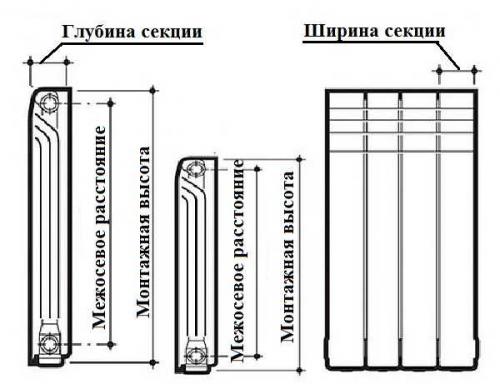

Габаритные размеры самой секции или радиатора описываются следующими параметрами:

• монтажная высота;
• глубина;
• ширина.

Если радиатор имеет секционное строение, то глубина и ширина относятся к размерам секции. Причем глубина радиатора будет такой же, а ширина батареи зависит от требуемого количества секций (нужно добавить еще примерно 1 см на прокладки, которые укладываются для герметичности соединений).

В названиях радиаторов часто присутствуют цифры: РАП-350, Magica 400, Rococo 790 или РАП-500. Цифры — это и есть межосевое расстояние, указанное в миллиметрах. Так легче ориентироваться, и покупателю, и продавцу. Дело в том, что при одинаковом межосевом расстоянии монтажная высота может значительно отличаться. Потому в спецификации ставят самое точное значение.

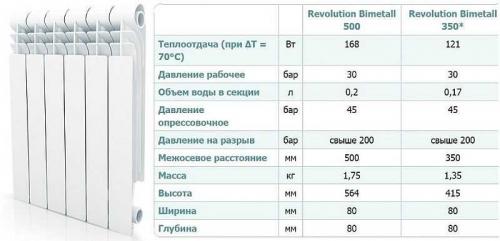

Пример технических характеристик. Это модель Revolution Bimetall

К параметрам радиатора, которые бывает необходимо учитывать, относится объем воды в секции. Для квартир, подключенных к централизованному отоплению,  эта характеристика ни на что не влияет, а для индивидуальных систем бывает важна: когда требуется рассчитать объем системы (для определения производительности котла или характеристик насоса).

И самый важный, пожалуй, параметр — тепловая мощность. Стоит обратить внимание, что самая большая мощность — это не всегда необходимо. Все чаще в квартирах и домах с хорошей теплоизоляцией требуются отопительные приборы средней мощности, а никак не огромной.

При подборе тепловой мощности одной секции нужно помнить, что радиатор под окном должен перекрывать не менее 75% ширины оконного проема. Тогда и тепло будет в комнате, не будет зон холода и стекло «потеть» не будет. Потому и лучше бывает взять 10 менее мощных секций, чем 6 штук с большой тепловой отдачей.

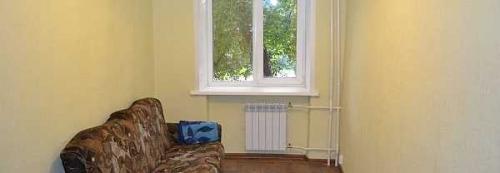

Такой радиатор, может и выдает требуемую мощность, но в комнате будут явно холодные и теплые зоны

Стандартная ширина окна — 1100-1200 мм. Соответственно, 75% это 825-900 мм. Вот такой длины или больше должна быть ваша батарея. Забегая немного вперед, скажем, что средняя ширина одной секции алюминиевого радиатора — 80 мм, значит, вам понадобится 10-12 секций.

Высота алюминиевых радиаторов. Размеры алюминиевых радиаторов от компании Fondital

Компания Fondital (Италия) выпускает алюминиевые батареи Calidor Super, приспособленные для климатических условий России и стран СНГ (см. фото). При их изготовлении во внимание принимаются европейские стандарты, такие как EN 442 и российские, согласно ГОСТу Р RU.9001.5.1.9009.Способом их изготовления является отливка, выполняемая под высоким давлением. Окраска выполняется в два этапа: первоначально с помощью анафореза в качестве защиты наносят один слой эмали, а потом, используя порошковую эмаль, изделию придают достойный внешний вид. Монтажный комплект к радиатору покупать придется отдельно. В него входят: переходники; кронштейны; глухие пробки и кран Маевского.

Между осями расстояние составляет:

• 350 миллиметров для модели S4, у которой насчитывается 4 боковых ребра, а глубина секции равна 97 миллиметров;
• 500 миллиметров для модели S4 и S3 (с 3 ребрами и глубиной – 96 миллиметров).

Основные параметры алюминиевых радиаторов Calidor S:

• допустимое рабочее давление - 16 бар, а при проведении испытания прибора - 24 бара, максимальный предел на разрыв - 60 бар;
• предельная температура – не более 120 °С.

У моделей радиаторов Calidor Super 350 S4, с промежутком 350 миллиметров между двумя осями, согласно данным из официальных источников производителя, высота составляет 428 миллиметров, а глубина – 96 миллиметров. При этом длина приборов минимальная – 80, а максимальная – 1120 миллиметров. В свою очередь теплоотдача может быть по - минимуму 145, а по – максимуму – 2036 ватт. Количество секций от одной до 14.

Размеры радиаторов отопления алюминиевые Calidor Super 500 S4 с межосевым расстоянием 500 миллиметров следующие: высота 578 миллиметров, глубина секции – 96 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь мощность может составлять по - минимуму 192, а по – максимуму – 2694 ватта. Количество секций бывает от одной до 14.

У всех моделей приборов Calidor Super 500 S3 с расстоянием 500 миллиметров между осями, высота равна 578, а глубина – 100 миллиметров. При этом минимальная длина – 80, а максимальная – 1120 миллиметров. В свою очередь минимальная мощность может составлять 178, а максимальная – 2478 ватт. Количество секций бывает от одной до 14.

Размеры радиатора. Распространенные виды

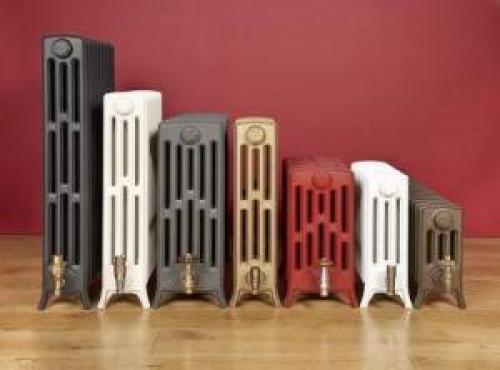

Наиболее распространенными и старыми моделями считаются чугунные. Сегодня они используются реже, но существует достаточное количество зданий, которые отапливаются именно с помощью таких батарей. Раньше размеры отопительных радиаторов из чугуна были внушительными, выглядели они неэстетично.

Сегодня производители их усовершенствовали, а также появилась возможность скрывать устройство под специальным экраном, дизайн которого подбирается по вкусу владельца жилья. Достоинствами таких радиаторов считаются неприхотливость к химическому составу теплоносителя, устойчивость к коррозии и высоким температурам, долговечность, простота эксплуатации, отсутствие необходимости в постоянном обслуживании.

Но батареи имеют и недостатки. Наиболее важным из них считается неустойчивость к резким перепадам температур, поэтому при системных сбоях в централизованном отоплении возможно появление трещин и утечки теплоносителя. Установка проблематична, так как конструкция имеет большой вес.

Транспортировка таких радиаторов также затруднена, поскольку при неосторожном обращении появляются дефекты, которые делают приспособление непригодным к эксплуатации. Существенный минус — невозможность нормально прокрасить старые модели, а также необходимость регулярно обновлять покрытие. Несмотря на недостатки, устройства используются в квартирах и частных домах, так как считаются надежными и долговечными.

Алюминиевые модели

Радиаторы из алюминия в последние несколько лет стали довольно популярными. Они имеют преимущества, которые делают модели наиболее предпочтительным вариантом для установки в частном доме:

малый вес, позволяющий без труда монтировать батареи даже при большом количестве секций;
• отличие от подобных отопительных приспособлений благодаря высокой теплоотдаче;
• изготовление разными компаниями, каждая из которых придает своему изделию оригинальный внешний вид, гармонично вписывающийся в любой дизайн;
• почти полное исключение возможности утечки в системе благодаря прочному креплению и соединению секций специальными уплотнителями;
• способность выдерживать температуру в системе до +110 градусов;
• нечувствительность к резким перепадам температур;
• доступная стоимость.

Но существуют и некоторые недостатки. Наиболее важным считается невозможность установки таких батарей в квартирах, поскольку у приборов низкий показатель рабочего давления. При перебоях в централизованном отоплении возможны локальные утечки из-за повреждения конструкции.

Алюминий — хрупкий металл, который легко повреждается при транспортировке или монтаже. Особенностью его считается способность вступать в связь с химическими составляющими воды в системе. Вследствие этого на внутренней поверхности образуются участки коррозии, которые постепенно приводят к полному разрушению металла. Срок службы у таких моделей несколько ниже, чем у чугунных аналогов, и составляет 5−15 лет. Некоторые производители смогли добиться продления этого периода до 20 лет.

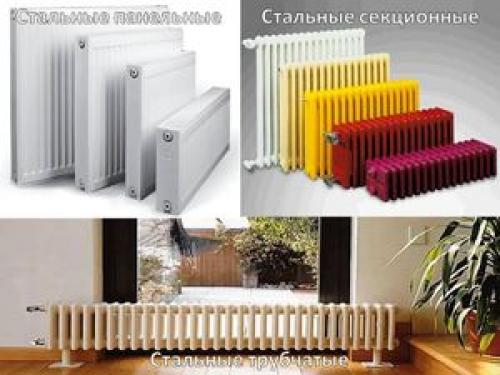

Биметаллические и стальные

Стальные и биметаллические модели считаются наиболее современными и надежными, срок их службы достигает 25−30 лет. Первые представляют собой конструкцию из нержавеющей стали, которую выполняют в разной форме.

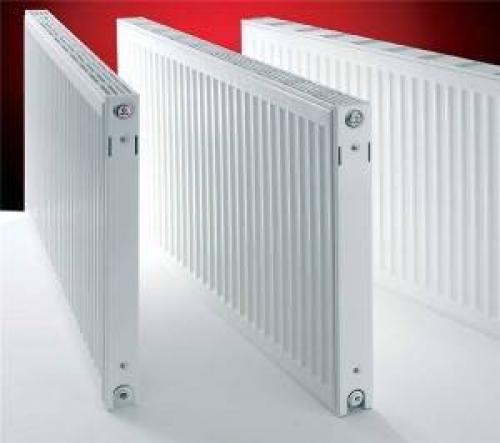

Наиболее доступным вариантом будет панельная стальная батарея, изготовленная в современном стиле и имеющая небольшой размер и привлекательный дизайн. Трубчатые модели относятся к долговечным и выполнены в виде трубок небольшого диаметра, присоединенных друг к другу. Количество их зависит от площади помещения.

Секционные модели также очень надежны и долговечны. Представляют собой конструкцию из нескольких секций, соединенных между собой посредством точечной сварки. Такой метод позволяет продлить срок эксплуатации радиатора и исключить вероятность утечки.

Биметаллические радиаторы также выпускаются в нескольких вариантах и отличаются надежностью и длительным сроком службы. Внешний каркас батареи изготовлен из специального сплава алюминия и кремния, который носит название силумин. Внутри каждой секции присутствует стальная труба, исключающая контакт силумина с водой. Благодаря этому снижается вероятность образования участков коррозии.

Существуют также варианты биметаллических батарей, имеющих только стальную сердцевину, и контакт алюминиевого сплава с водой здесь не исключается. Их не рекомендуется устанавливать в многоквартирных домах.

Биметаллические и стальные радиаторы подходят для установки в частном доме и квартире с централизованной системой отопления. Приборы выдерживают перепады рабочего давления и высокие температуры теплоносителя, не подвергаются коррозии. Существенный плюс — неприхотливость к химическому составу теплоносителя.

Недостатком моделей считается высокая стоимость, отличающаяся от цен на алюминиевые аналоги. Стоит также учитывать, что эти отопительные приспособления необходимо монтировать и подключать к системе осторожно, соблюдая все инструкции.
