Схемы подключения радиаторов отопления
Схемы подключения радиаторов отопления
Боковое подключение радиаторов является самым распространенным касаемо системы отопления в городской квартире. Для правильного подключения батарей по этой схеме в частном доме трубы выводят сбоку по стене и присоединяют к двум патрубкам батареи сверху и снизу. К верхнему патрубку обычно подсоединяют трубу, которая осуществляет подачу теплоносителя, а к нижнему – обратный контур. Часто делают и наоборот, однако при этом эффективность отдачи тепла устройства уменьшается на 7%.
Диагональное подключение батарей считается самым эффективным. Чтобы осуществить подключение батарей по этой схеме, выполняют следующие действия: сначала к верхнему патрубку подсоединяют подачу теплоносителя, а к нижнему, который находится на другой стороне прибора, – обратку. Таким образом, теплоноситель внутри батареи начинает перемещаться по диагонали, отсюда и такое название схемы. Эффективность ее зависит от того, насколько равномерно распределилась вода внутри радиатора. Очень редко несколько секций батарей могут оставаться холодными. Это случается, если напор или пропускная способность слишком слабые.
Нижнее подключение радиатора может встречаться не только в однотрубных схемах. В двухтрубных такое тоже используется, но только в частных строениях, имеющих один или два этажа. Такая схема подключения радиаторов отопления считается недостаточно эффективной. По утверждениям специалистов, такая разводка способствует уменьшению теплоотдачи радиаторов отопления на 20-30%. В этом случае потребуется установка циркуляционного насоса, что приводит к увеличению стоимости всех процессов, а также потребуются дополнительные расходы на электроэнергию, потраченную во время работы такого насоса. Чтобы рассчитать необходимую мощность радиаторов, потребуется большое количество самых разнообразных коэффициентов.
Схемы подключения радиаторов отопления к котлу. Виды системы
При устройстве отопительных систем применяют две схемы:
- Однотрубную – является наиболее простой, так как теплоноситель циркулирует по одной трубе, к которой последовательно подсоединены отопительные приборы. Ее недостатком является то, что она не позволяет регулировать подачу тепла. Поэтому теплоотдача соответствует проектной норме, заложенной при проектировании. Такая схема применяется в небольших системах, так как при большой протяжности трубопровода и большом количестве радиаторов, приборы будут нагреваться неравномерно.
- Двутрубную — смысл ее заключается в том, что горячая вода течет по одной трубе, а остывшая возвращается в котел по другой. Подключение батарей отопления в частном доме в этом случае осуществляется, соответственно, параллельно. Достоинством такого устройства является равномерный нагрев секций, а также возможность регулировки теплоотдачи. Из недостатков можно выделить лишь потребность в большем количестве труб, соответственно стоимость конструкции возрастает.
Схема двутрубной системы
Следует отметить, что вне зависимости от типа системы, подключение батарей отопления своими руками можно реализовать двумя способами:
- По вертикальной схеме – нагревательный прибор соединяется с вертикальным стояком, от которого выполняется разводка к радиаторам.
- По горизонтальной схеме – циркуляция теплоносителя осуществляется по горизонтальным трубопроводам.
Выбор схемы подключения батарей отопления зависит от особенностей дома. К примеру, если жилье содержит несколько этажей, то соединение реализуется по вертикальной схеме.
Боковое подключение радиаторов отопления. Схемы и способы подключения радиаторов
Существует два типа подключения радиаторов: боковое и нижнее.
Стандартное исполнение большинства отопительных приборов – боковое подключение: справа и слева есть по два присоединительных отверстия. Два из них занимаются при подключении к трубопроводу, в один (вверху, напротив подающего трубопровода) вкручивается воздухоотводчик, а четвертый обычно остается свободным и его закрывают заглушкой.
Схема сборки и подсоединения радиатора с боковым подключением (Тут использованы металлопластиковые трубы, но принцип и для других труб останется тот же, уйдут или изменятся только фитинги)
Радиаторы с нижним подключением, как правило, делают по заказу. При этом типе подключения два патрубка расположенных друг от друга на небольшом расстоянии (50-80 мм). Находятся они внизу. Есть три варианта размещения: справа, слева или по центру отопительного прибора. При заказе требуется уточнять, в каком месте должны они должны располагаться. Есть одна особенность таких моделей: они обязательно оснащены термостатом.

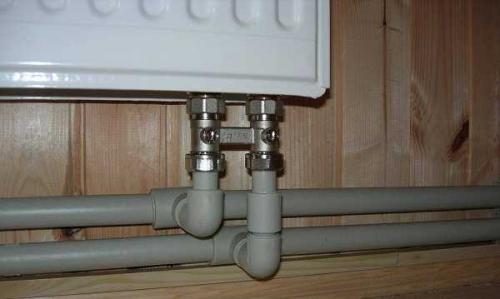

Нижнее подключение популярно при скрытой разводке отопления, когда трубы замурованы в стену или пол. При подсоединении к патрубкам подключается специальный узел, который называют еще «мультифоекс» (на фото он виден).
Нижнее подключение в двухтрубной системе
От входного патрубка подачи к терморегулятору идет внутри трубка. По ней теплоноситель поднимается вверх, заходит на термостат, а оттуда расходится по коллекторам отопительного прибора. Потому при подключении важно не перепутать вход подачи и обратного трубопровода: мало того, что работать так ничего не будет, можно еще и узел входа повредить. Куда нужно подключать подачу указано в паспорте, который должен быть в каждой упаковке (со штампом продающей организации для сохранения гарантий).
При грамотно выполненной подводке труб нижнего подключения радиатора их практически не видно. Хотя для скрытого отопления сегодня есть другое решение – теплый плинтус.

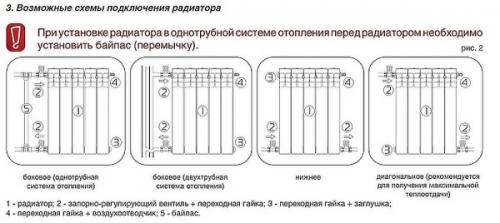

Схемы бокового подключения радиаторов
Вообще схем шесть, но наиболее распространены три: они имеют более высокую эффективность. В многоэтажных домах с вертикальной схемой подачи теплоносителя почти всегда батареи подключены сбоку. Такой тип подсоединения называется «односторонне боковое подключение». Он эффективно работает с небольшими по размеру отопительными приборами: до 8-10 секций или 1,0-1,2 метра (для панельных радиаторов). При таком способе тепловая мощность будет близка к паспортной – потери могут составлять 5-7%.
При горизонтальной разводке более популярно нижнее седельное подключение: это когда трубопроводы подключаются в нижние коллекторы (присоединительные отверстия). Тут по эффективности картина практически такая-же: нормально прогреваются небольшие радиаторы, падение теплоотдачи на уровне 5-7%.
При больших размерах отопительных приборов рекомендовано диагональное подключение: подача сверху с одной стороны, обратка – снизу, с другого бока. Это самая эффективная схема, которую используют производители при тестировании оборудования на заводах. И в паспортах указана именно она.
