Система отопления салона ваз 2112 16 клапанов схема. Устройство и схема отопителя (печки) ВАЗ-2110, 2111 и 2112

Наступает зима, и как бы не была популярна поговорка готов сани летом, мы начинаем приводить отопитель в порядок только ближе к зиме. В этом нам и поможет эта маленькая вырезка из мурзилки, которая расскажетнам как устроена печка в десятом семействе ВАЗ. Представляем вашему вниманию схему устройства воздуховодов печки и детали управления отопителем ВАЗ-2110

1 – воздуховоды обогрева задней части салона
2 – облицовка тоннеля пола
3 – воздуховоды обогрева ног
4 – центральные сопла вентиляции салона
5 – боковые сопла вентиляции салона
6 – сопла обогрева стекол передних дверей

7 – рычаг управления системой отопления салона
8 – корпус воздухораспределителя
9 – заслонка обогрева ног
10 – заслонка обогрева ветрового стекла
11 – отопитель

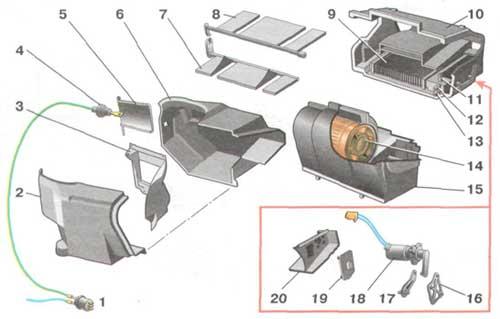

А вот схема деталей печки ВАЗ-2110, устройство заслонок, клапана и т.д.:

1 – электропневматический клапан
2 – передний корпус воздухозаборника отопителя
3 – водоотражательный щиток воздухозаборника
4 – клапан управления заслонкой рециркуляции
5 – заслонка рециркуляции воздухозаборника
6 – задний корпус воздухозаборника отопителя
7 – заслонка канала отопителя
8 – заслонка управления отопителем
9 – радиатор
10 – кожух радиатора отопителя

11 – штуцер пароотводящего шланга
12 – штуцер подводящего шланга
13 – штуцер отводящего шланга
14 – электродвигатель отопителя с вентилятором
15 – корпус электродвигателя
16 – опорная площадка рычага привода заслонки управления отопителем
17 – рычаг привода заслонки управления отопителем
18 – микромоторедуктор привода заслонки
19 – резистор
20 – крышка кожуха отопителя

Отметим, что в отопителе ВАЗ-2110 предусмотрена система рециркуляции воздуха, то есть воздух не забирается с улицы, а просто циркулирует внутри салона. Плюсы рециркуляции — в салон не поступает пыль, запахи с улицы и т.д. Минусы — запотевание стекол, воздух в салоне не обновляется. При включенной системе рециркуляции поток воздуха при движении не попадает самотеком в салон, поэтому моторчик печки должен быть включен. Электродвигатель в десяточной печке по сути не ремонтопригоден, его рекомендуют менять в случае любых неисправностей. Отопителем управляет электронный блок управления. Краник, перекрывающий поступление охлаждающей жидкости в радиатор отопителя в ВАЗ-2110 отсутствует, не предусмотрен конструкцией. То есть радиатор всегда находится во включенном состоянии.

Система охлаждения ваз 2112 Сколько литров. Вопрос: Сколько литров антифриза в ваз 2112 16 клапанов?

Согласно сервисной книжке в систему охлаждения 16 клапанного ВАЗ 2112 заливается 7.8 литра антифриза (тосола). Эта же цифра актуальна и для ВАЗ 2112 с 8 клапанным двигателем. В двигателе двенадцатой модели предусмотрено две пробки для слива антифриза. Они находятся на блоке цилиндров и радиаторе.

Как слить антифриз на ваз 21124?

Перед тем, как слить антифриз, дождитесь охлаждения ВАЗ 2112.…После действуйте так:

С помощью ключей на «тринадцать» и на «семнадцать», открутите модуль зажигания. …
Выкрутите пробку для слива ОЖ в блоке цилиндров. …
Дождитесь, пока из системы выйдет антифриз (его будет немного). …
Открутите пробку внизу радиатора охлаждения.

Сколько охлаждающей жидкости в системе Ваз 2110?

Заправочный объем охлаждающей жидкости ВАЗ 2110 — 7,8 литра (включая отопитель). Рекомендуется заливать Тосол АМ, Тосол А-40М, AGIP ANTIFREEZE EXTRA и другие.

Сколько заливать антифриза в расширительный бачок ваз 2112?

Система охлаждения двигателя на ВАЗ 2110-2112 наверное вторая по объему после топливного бака, и для нормального охлаждения, а также отопления салона необходимый уровень охлаждающей жидкости в системе должен составлять 7,8 литра. Именно этот объем нужно заливать в расширительный бачок при замене тосола или антифриза.

Как слить весь антифриз с ваз 2110?

Как поменять охлаждающую жидкость ВАЗ 2110

Открутить защиту картера двигателя (также, возможно — модуль зажигания).
Подставить емкость под сливное отверстие радиатора и открутить пробку.
Слить тосол и закрутить пробку.
Отсоединить шланг подачи жидкости к дроссельному узлу.

Сколько охлаждающей жидкости на ваз 21124?

Согласно сервисной книжке в систему охлаждения 16 клапанного ВАЗ 2112 заливается 7.8 литра антифриза (тосола).

Где находится сливная пробка тосола ваз 2112?

Откручиваем сливную пробку на блоке цилиндров. Расположена она спереди, возле заглушки. Для демонтажа пробки стоит воспользоваться головкой на 13. Внизу на радиаторе находится пробка слива охлаждающей жидкости, которую необходимо открутить.

Сколько литров тосола в ваз 2110 16 клапанов?

Охлаждающая система ВАЗ-2110 требует залива 7-8 литров антифриза. Такой объем необходим для обеспечения нормальной работы всех узлов двигателя, отопительной системы и так далее. Соответственно, именно такой объем нужно заливать в расширительный бачок машины.

Какую охлаждающую жидкость заливать в ваз 2110?

Как видим, для двигателей ВАЗ-2110 можно теоретически использовать любой вид антифриза. Завод рекомендует для автомобилей выпуска до 1999 года заливать антифризы G11 , на все остальные машины можно смело лить составы G12 и G12+ .

Куда заливать воду для омывателя ваз 2110?

ВАЗ 2110 | Долив воды в бачок стеклоомывателя

Какой антифриз заливать в 2112?

Например: Для ВАЗ 2112 (1 поколение) 1997 в, с бензиновым или дизельным типом двигателя, подойдет — Гибридный класс антифриза, тип G11 с оттенками зеленого и синего цвета.

Сколько стоит 1 л антифриза?

Антифриз 1л в РОССИИ 389 руб. 154 руб./шт.

Согласно сервисной книжке, в систему охлаждения 16-клапанного ВАЗ 2112 заливается 7,8 литра антифриза (тосола). Это же значение актуально и для ВАЗ 2112 с 8-клапанным двигателем.

В двигателе двенадцатой модели предусмотрено две пробки для слива антифриза. Они находятся на блоке цилиндров и радиаторе.

Порядок замены охлаждающей жидкости

Перед тем, как слить антифриз, дождитесь охлаждения ВАЗ 2112.
Откручиваем сливную пробку на блоке цилиндров. Расположена она спереди, возле заглушки. Для демонтажа пробки стоит воспользоваться головкой на 13.
Внизу на радиаторе находится пробка слива охлаждающей жидкости, которую необходимо открутить.

Рекомендуется заливать Тосол АМ, Тосол А-40М, AGIP ANTIFREEZE EXTRA и другие.

Система охлаждения ваз 2112 8 клапанная. Насос охлаждающей жидкости

Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса – алюминиевый. Валик вращается в двухрядном подшипнике с "пожизненным" запасом пластичной смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний – крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе.

Перераспределением потоков жидкости управляет термостат. На холодном двигателе перепускной клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор.

На двигателе ВАЗ-2110 малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора и жидкостную камеру полуавтоматического пускового устройства. На двигателях ВАЗ-2111, ВАЗ-2112 жидкость, кроме отопителя, подается к блоку подогрева дроссельного узла (подогрев впускного коллектора не предусмотрен).

При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу. Ход основного клапана должен составлять не менее 8 мм.

Схема печки ваз 2112. Устройство и схема отопителя (печки) ВАЗ-2110, 2111 и 2112

А вот схема деталей печки ВАЗ-2110, устройство заслонок, клапана и т.д.:

Распиновка блока управления печкой ВАЗ-2110 европанель. Распиновка блока управления отопителем ВАЗ 2110

Автомобиль оборудован электродвигателем вентилятора электрического отопителя типа 45.3730.

Система предназначена для обеспечения желаемой температуры внутри автомобиля. Блоком управления системы является контроллер 3 (рис. Схема системы автоматического управления нагревателем) типа 13.3854, имеющий две ручки управления. Левая ручка (шкала температуры) устанавливает желаемую температуру в салоне (диапазон от 16 до 30 ° C), а правая ручка устанавливает режим работы вентилятора: 0 – вентилятор выключен, I – средняя скорость вентилятора, II – низкая скорость вентилятора скорость, А – автоматическое управление вентилятором. Кнопка выключения контроллера расположена между ручками управления. Адреса выходных штекеров контроллера указаны в таблице. Адреса выходных разъемов контроллера системы управления отопителем.

Схема системы автоматического управления отопителем

1 – мотор вентилятора;
2 – добавочный резистор;
3 – контроллер;
4 – монтажный блок;
5 – выключатель зажигания;
6 – датчик температуры воздуха в салоне;

7 – выключатель рециркуляции;
8 – рециркуляционный клапан;
9 – включение микромотора ребра отопителя;
А – к переключателю освещения приборов;
Б – к источникам питания

Держатель получает информацию от:

– датчик 6 температуры воздуха в салоне (в датчик встроен небольшой вентилятор);

– датчик положения вала-шестерни микромотора 9 привода заслонки отопителя, т.е информация о положении заслонки отопителя.

На основе полученной информации и заданной температуры воздуха контроллер регулирует положение заслонки обогревателя, подавая соответствующие сигналы на микродвигатель привода заслонки.

Если ручка переключателя режимов работы вентилятора находится в положении A, контроллер также регулирует скорость вращения вентилятора в соответствии с разницей между температурой воздуха в салоне и датчиком температуры.

Для ускоренного нагрева воздуха в салоне используется рециркуляционный клапан 8 с переключателем 7. При срабатывании клапана подача наружного воздуха в салон прекращается, и через отопитель циркулирует только внутренний воздух.

Автомобиль оснащен электродвигателем с вентилятором отопления типа 45.3730, который возбуждается постоянными магнитами.

Дополнительное сопротивление 2 используется для выбора режима работы вентилятора. Он имеет две катушки с сопротивлением 0,23 и 0,82 Ом. Поворачивая ручку переключателя вентилятора отопителя на панели управления отопителя, можно активировать обе катушки (1-я скорость) или катушку с сопротивлением 0,23 Ом (2-я скорость), или запустить двигатель напрямую без сопротивления (3-ступенчатая).

Варианты обновления жалюзи печки на автоматическую регулировку:

1. Применяется мотор-редуктор штатного типа от автомобиля ВАЗ-2110.
2. Использовать электрический шаговый привод заслонок от ВАЗ 2170 (Лада Приора).

Разница между этими двумя вариантами заключается в том, что в первом необходимо зафиксировать (удерживать) положение кнопки до того момента, когда этот демпфер окажется в нужном положении. Только после этого отпустите кнопку.

Что касается второго варианта, то он наиболее удачный. Потому что выдержка затвора, основанная на выбранном положении, происходит автоматически.

Итак, об этих двух вариантах поподробнее:

Доработка заслонки печки с применением мотор-редуктора ВАЗ 2110.

Для этого требуются следующие компоненты:

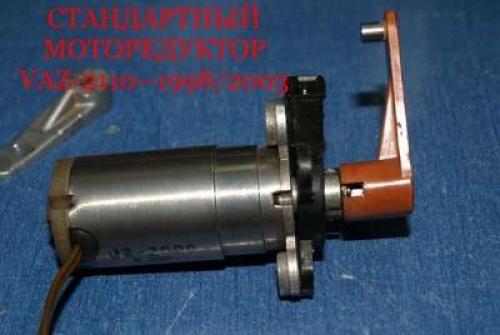

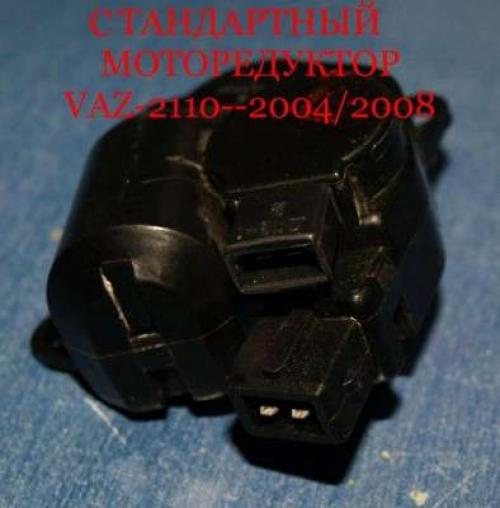

– наличие мотор-редуктора ВАЗ 2110;

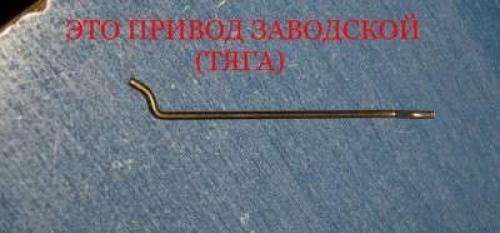

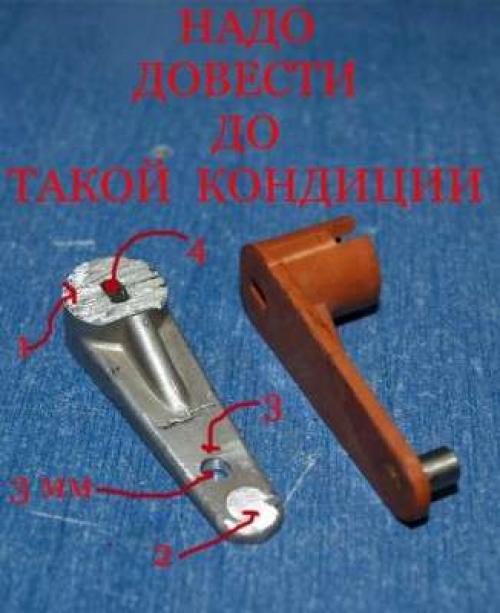

– при желании переделать рычаг мотор-редуктора, то коробка передач микромотора ВАЗ 2110, выпуска до 2003 г. (1300 руб.);
– наличие кнопки – для управления мотор-редуктором (50 руб.);

для установки индикатора положения заслонки необходим 12-позиционный переключатель. Кроме того, используя этот пример, можно создать рычаг управления мотор-редуктором.

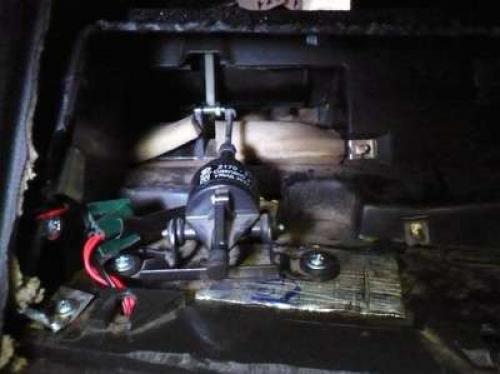

Этот мотор-редуктор расположен внутри самой панели.

Система охлаждения ваз-2112 (инжектор 16 клапанный двигатель). Система охлаждения двигателя ваз 2112 инжектор 16 клапанов

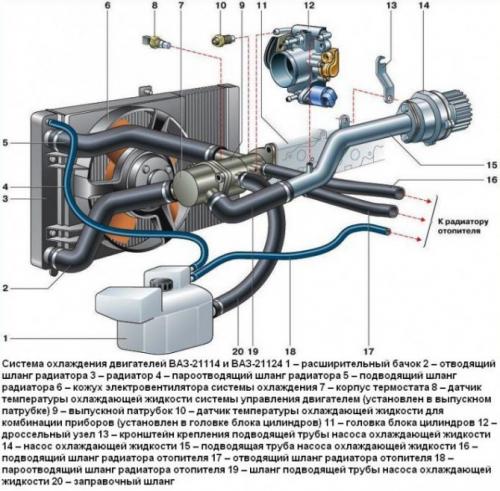

Схема системы охлаждения на ВАЗ-2112 16 клапанов инжектор: фото

Система охлаждения на ВАЗ-2112 представляет из себя жидкостную систему, закрытого типа с принудительной рециркуляцией. Ниже в этой статье мы рассмотрим с вами её подробную схему, а также основные её части по отдельности.

На

Схема системы охлаждения

Подробная схема:

Система отопления салона ваз 2112 16 клапанов схема. Устройство и схема отопителя (печки) ВАЗ-2110, 2111 и 2112 06

Все основные элементы описаны ниже.

1 – радиатор отопителя; 2 – пароотводящий шланг радиатора отопителя; 3 – шланг отводящий; 4 – шланг подводящий; 5 – датчик температуры охлаждающей жидкости (в головке блока); 6 – шланг подводящей трубы насоса; 7 – термостат; 8 – заправочный шланг; 9 – пробка расширительного бачка; 10 – датчик указателя уровня охлаждающей жидкости; 11 – расширительный бачок; 12 – выпускной патрубок; 13 – жидкостная камера пускового устройства карбюратора; 14 – отводящий шланг радиатора; 15 – подводящий шланг радиатора; 16 – пароотводящий шланг радиатора; 17 – левый бачок радиатора; 18 – датчик включения электровентилятора; 19 – электродвигатель вентилятора; 20 – крыльчатка электровентилятора; 21 – правый бачок радиатора; 22 – сливная пробка; 23 – кожух электровентилятора; 24 – зубчатый ремень привода механизма газораспределения; 25 – крыльчатка насоса охлаждающей жидкости; 26 – подводящая труба насоса охлаждающей жидкости; 27 – шланг подвода охлаждающей жидкости к дроссельному патрубку; 28 – шланг отвода охлаждающей жидкости от дроссельного патрубка; 29 – датчик температуры охлаждающей жидкости в выпускном патрубке; 30 – трубки радиатора; 31 – сердцевина радиатора.

Система отопления ваз 2112. Принцип работы отопителя печки на ВАЗ 2110 2111 2112

На ВАЗ 2110, 2111, 2112 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая регулирует поток горячего воздуха в салон. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия. Кроме того, управлять воздушной заслонкой предпочтительнее, чем краном (он может закисать или заклинивать).

Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и - через перекрываемые заслонками дефлекторы - к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара - на уровне коленей, другая - у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна, только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора - коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения - 14 А.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) - на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя - можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

Детали отопителя (ВАЗ 2110 2111 2112): 1 - электропневматический клапан; 2 - передний корпус воздухозаборника отопителя; 3 - водоотражательный щиток воздухозаборника; 4 - клапан управления заслонкой рециркуляции; 5 - заслонка рециркуляции воздухозаборника; 6 - задний корпус воздухозаборника отопителя; 7 - заслонка канала отопителя; 8 - заслонка управления отопителем; 9 - радиатор; 10 - кожух радиатора отопителя; 11 - штуцер пароотводящего шланга; 12 - штуцер подводящего шланга; 13 - штуцер отводящего шланга; 14 - электродвигатель отопителя с вентилятором; 15 - корпус электродвигателя; 16 - опорная площадка рычага привода заслонки управления отопителем; 17- рычаг привода заслонки управления отопителем; 18 - микромоторедуктор привода заслонки; 19 - резистор; 20 - крышка кожуха отопителя.

Радиатор отопителя (печки) установлен под панелью приборов горизонтально, в пластмассовом кожухе, и состоит из двух пластмассовых бачков (левый - с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок, через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор.
В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости через радиатор печки, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы при пуске (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана.
Управление отопителем осуществляется по командам от электронного блока управления.

Система охлаждения ВАЗ-21124. Особенности системы охлаждения двигателя ВАЗ-21124 автомобиля ВАЗ-2110

Система охлаждения двигателя ВАЗ-21124 отличается от системы охлаждения двигателя ВАЗ-2111 и ВАЗ2112 измененной схемой подсоединения шлангов радиатора отопителя, установкой термостата нового образца и расширительным бачком увеличенного размера. Датчик указателя уровня охлаждающей жидкости в расширительном бачке не ставится.Система охлаждения двигателя ВАЗ-21124 — жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов.

Насос обеспечивает циркуляцию охлаждающей жидкости через рубашку охлаждения блока и головки блока цилиндров, после чего жидкость проходит через термостат в радиатор, где отдает тепло охлаждающему воздуху.

Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции, а движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.

В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Герметичность системы обеспечивается впускным и выпускным клапаном, расположенным в крышке расширительного бачка.

Выпускной клапан поддерживает повышенное давление в системе на горячем двигателе, за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери.

Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе).

Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.

Электровентилятор включается через реле по сигналу контроллера.

Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов.

В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера.

Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала ремнем ГРМ.

Корпус насоса алюминиевый.

Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы.

Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка.

К торцу крыльчатки прижато упорное кольцо из графитсодержащей композиции, за которым находится сальник.
