Неудачная вентиляция и нестабильность обогрева салона – одни из главных недостатков ВАЗ 2112, которые производитель, судя по всему, и не собирается устранять.

Поэтому доработка печки на ВАЗ 2112 – исключительно личное дело каждого владельца, и справляется с этой задачей кто, как может.

Чтобы понять, что надо усовершенствовать для улучшения вентиляции и обогрева, вспомним принцип организации этих процессов в ВАЗ 2112.

В ВАЗ 2112 вентиляция – приточно-вытяжная . т.е. воздух подается в салон либо самопроивольно, при движении автомобиля, либо принудительно, при включенном вентиляторе печки, а выводятся воздушные потоки через клапаны, установленные в специальных отверстиях в торцах дверей, щели между внутренними панелями дверей и обивками.

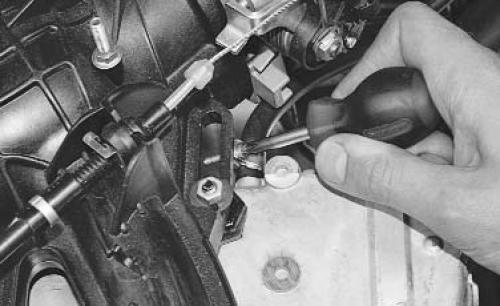

На рисунках приведено устройство отопителя и элементов управления.

Как работает отопитель печки ВАЗ 2112 (2110, 2111)

На автомобиле установлена автоматическая система управления отопителем . Но регулировать температуру в салоне ВАЗ 2112 возможно и при помощи воздушной заслонки.

Часть забираемого воздуха, в зависимости от положения заслонок, проходит через радиатор отопителя, который нагрет всегда (из-за отсутствия перекрывающего крана).

С помощью рукоятки управления воздушными потоками воздух, подогреваемый при необходимости, распределяется в разных направлениях: на ветровое стекло, к боковым стеклам, в центральную часть салона, к ногам водителя и переднего пассажира, к ногам задних пассажиров. Во всяком случае, так задумано.

Предусмотрена также система рециркуляции воздуха – для предотвращения попадания в салон загрязненного воздуха с улицы и для ускорения прогрева печки. Система рециркуляции функционирует только при работающем двигателе. При перекрывании доступа наружного воздуха (кнопка рециркуляции нажата) и при работающем вентиляторе, воздух, проходя по воздуховодам отопителя, циркулирует в салоне.

О вентиляторе. Он может работать в одном из трех режимов:

• на малой скорости
• на средней скорости
• в автоматическом режиме

. Алгоритм автоматического режима полностью определяется электронным блоком управления.

Уровень температуры в салоне задается переключателем контроллера . Температурный диапазон – от 16 градусов по Цельсию до 30, с шагом в 2 градуса. Информацию о температуре в салоне блок управления получает с датчика, расположенном на потолке (датчик оборудован управляемым блоком управления вентилятором). В результате сравнения заданной и реальной температур, программно включается микромотор, получающий управляющий сигнал от датчика положения заслонки отопителя и изменяющий положения заслонок, вычисляется оптимальная скорость вентилятора (если переключатель вентилятора находится в положении «А»). При достижении заслонкой заданного положения, по сигналу датчика, микромотор отключается.

Чтобы точно настроить температурный алгоритм работы блока управления, можно воспользоваться подстроечным винтом . Для этого необходимо выставить переключатель режимов работы вентилятора в положение «А», закрыть окна и двери, контрольный градусник расположить рядом с датчиком температуры в салоне (закрепите скотчем), показатель заданной температуры увеличте на 2 градуса. Если все нормально, через 15 минут требуемые и фактические показатели температуры сравняются. В противном случае – необходимо повернуть регулировочный винт: против часовой стрелки для уменьшения температуры, по часовой – для увеличения. И снова проведите замеры.

Имейте ввиду, что приборы: блок управления, датчик положения заслонки и микромотор, датчик температуры и микровентилятор ремонту не подлежат, только замене.

Чистка сапуна ВАЗ 2112 16 клапанов. Очистка системы вентиляции картера ВАЗ 2112

Со временем в системе вентиляции картера двигателя накапливаются смолистые отложения из картерных газов, затрудняющие отвод этих газов в цилиндры. Из-за этого давление газов внутри двигателя повышается и появляются течи масла через уплотнения или попадание масла в корпус воздушного фильтра.

Для того чтобы избежать этого, систему вентиляции картера следует периодически прочищать и промывать.

Согласно рекомендации завода-изготовителя очитку системы вентиляции картера двигателя необходимо проводить каждые 60 тыс. км пробега.

Разборка.

Для разборки системы венетиляции потребуются: ключ «на 8», отвертка с крестообразным лезвием, пассатижи с узкими губками.

1. Снимите декоративный кожух двигателя и воздушный фильтр.

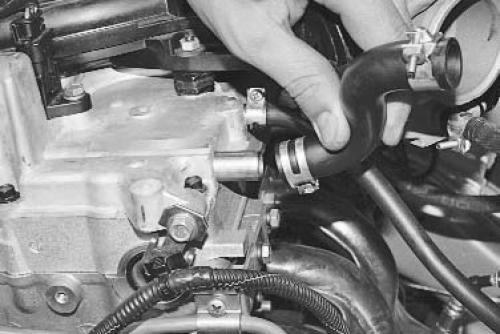

2. Ослабьте затяжку хомута и отсоедините от воздухоподводящего рукава шланг большой ветви системы вентиляции картера.

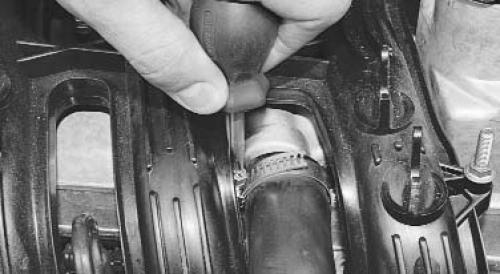

3. Ослабьте затяжку хомута и отсоедините воздухоподводящий рукав от дроссельного узла.

4. Ослабив затяжку хомута, отсоедините от крышки головки блока цилиндров шланг большой ветви системы вентиляции картера и снимите его.

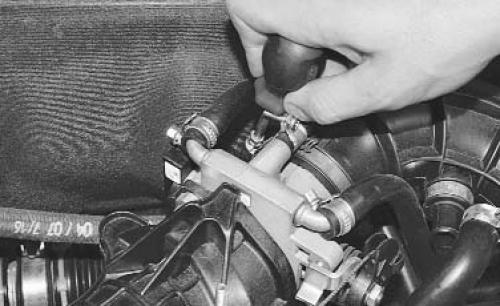

5. Аналогично снимите шланг малой ветви системы вентиляции картера, отсоединив его от штуцеров дроссельного узла и крышки головки блока цилиндров.

6. Ослабьте затяжку хомута и снимите подводящий шланг системы вентиляции картера, отсоединив его от патрубка крышки головки блока цилиндров.

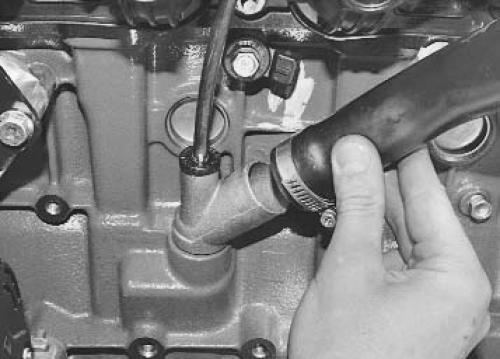

7. Аналогичным образом отсоедините шланг от штуцера блока цилиндров.

8. Промойте шланги бензином или керосином, продуйте сжатым воздухом и просушите. Прочистьте отверстия штуцеров и патрубков для подсоединения шлангов.

9. Снимите крышку головки блока цилиндров.

10. Выверните шесть болтов крепления сепаратора с внутренней стороны крышки головки блока.

11. Снимите сепаратор.

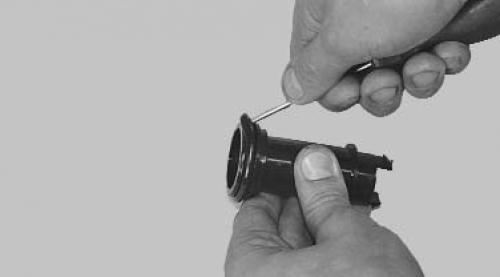

12. Сожмите пассатижами фиксаторы маслоотражателя сепаратора.

13. Выньте маслоотражатель из маслоотделителя.

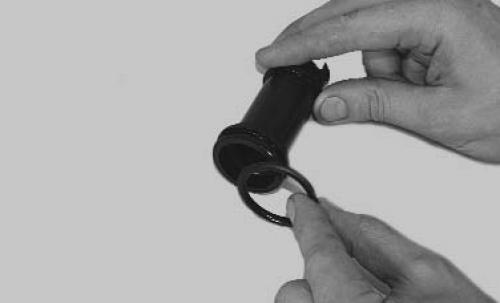

14. Подденьте аккуратно отверткой резиновое уплотнительное кольцо и снимите его.

Сильно обжатое или потерявшее эластичность кольцо замените новым.

Собирайте все в обратном порядке.

Перед установкой крышки головки блока, очистите ее от старого герметика и обезжирьте поверхности головки блока цилиндров и крышки головки блока. Нанесите тонкий слой герметика на привалочную поверхность головки блока цилиндров.

Установите шланги и детали в порядке, обратном снятию.

Источник.

Со временем в системе вентиляции картера двигателя накапливаются смолистые отложения из картерных газов, затрудняющие отвод этих газов в цилиндры. Из-за этого давление газов внутри двигателя повышается и появляются течи масла через уплотнения или попадание масла в корпус воздушного фильтра.

Для того чтобы избежать этого, систему вентиляции картера следует периодически прочищать и промывать.

Согласно рекомендации завода-изготовителя очистку системы вентиляции картера двигателя необходимо проводить каждые 60 тыс. км пробега.

Разборка

Для разборки системы вентилляции потребуются:

• ключ «на 8»
• отвертка с крестообразным лезвием
• пассатижи с узкими губками

1. Снимите декоративный кожух двигателя и воздушный фильтр.
2. Ослабьте затяжку хомута и отсоедините от воздухоподводящего рукава шланг большой ветви системы вентиляции картера.
3. Ослабьте затяжку хомута и отсоедините воздухоподводящий рукав от дроссельного узла.
4. Ослабив затяжку хомута, отсоедините от крышки головки блока цилиндров шланг большой ветви системы вентиляции картера и снимите его.
5. Аналогично снимите шланг малой ветви системы вентиляции картера, отсоединив его от штуцеров дроссельного узла и крышки головки блока цилиндров.
6. Ослабьте затяжку хомута и снимите подводящий шланг системы вентиляции картера, отсоединив его от патрубка крышки головки блока цилиндров.
7. Аналогичным образом отсоедините шланг от штуцера блока цилиндров.

Промойте шланги бензином или керосином, продуйте сжатым воздухом и просушите. Прочистьте отверстия штуцеров и патрубков для подсоединения шлангов.

Доработка системы вентиляции картерных газов ВАЗ 2112. Доработка вентиляции картерных газов ВАЗ 2112

Дальше я начал дорабатывать большой контур. Врезал в патрубок резонатор впуска Hyundai/KIA.

В теории, эта коробочка должна служить маслоуловителем и делить два воздушных потока: один идет со стороны воздушного фильтра, другой со стороны дросселя.

Благодаря доработке малого контура, машина перестала дергаться на малых оборотах при отпущенной педали газа. Появилась тяга на низах.
От доработки большого контура плюсов не много, или я плохо их заметил. скажу одно, машина стала легче дышать и тише работать.

-------------------------------------------------------------------------------------------------------------
Обновлено!
Продолжая искать информацию о доработках ваз, наткнулся на запись на драйве (ссылку потерял, найду-вставлю) где написано, что фильтр перед клапанном ставить нельзя. Так же клапан на вакуумнике был заменён на клапан от Mitsubishi для лучшей работы. В большой контур, вместо резонатора впуска, был подключён редукционный клапан Dello. Все вышло около 900 рублей.

Установка заняла около часа с перерывами. А теперь о не больших результатах: клевки носом практически пропали на всех скоростях и оборотах; двигатель стал ровнее работать; низы стали по лучше. По поводу тормозов: сначала изменений вообще не заметил, пока я тестировал клапана, то разгонялся то бросал газ прошло минут 20 наверное. Тормоза стали срабатывать не много выше! не идеально конечно, но намного лучше было.

Где находится сапун ВАЗ 2112 16 клапанов. Уборка на ВАЗ 2101-ВАЗ 2107

Разведение

1. Снимите корпус воздушного фильтра с двигателя автомобиля (подробнее см. Статью «Замена корпуса воздушного фильтра»)

Заметка! Обязательно снимите пламегаситель с вентиляционного шланга картера и промойте его керосином в случае сильного загрязнения.

2. Освободите зажим, прикрепив дополнительный шланг к дыхательному колпачку (отмечен красной стрелкой) и отсоедините дополнительный шланг. Продолжайте отвинчивать хомут основного шланга (отмечен синей стрелкой) и снимите его с крышки.

3. Снимите датчик уровня моторного масла.

4. Отвинтите болт крепления крышки вентилятора и снимите крышку с двигателя автомобиля.

5. Смочите ткань керосином и протрите внутреннюю часть маслоотделителя.

Заметка! Будьте осторожны при вытирании; не допускайте попадания грязи внутрь двигателя. Если вам неудобно очищать грязь от установленного маслоотделителя, удалите ее с автомобиля, отвинтив стопорную гайку (обозначена красной стрелкой). Поместите снятый маслоотделитель в подготовленный контейнер с керосином.

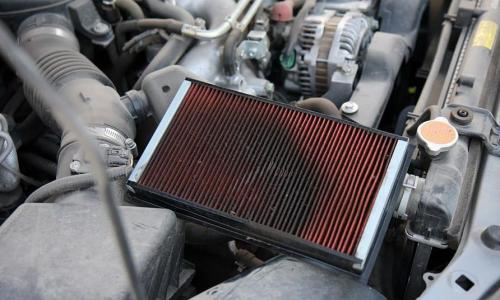

6. Очистите поверхность воздушного фильтра от грязи, протерев его тканью, смоченной в керосине.

Заметка! Снимите прокладку с корпуса фильтра и очистите ее от грязи.

Монтаж

Это выполняется в порядке, обратном снятию.

Заметка! Замените сломанные или треснувшие прокладки новыми. Убедитесь, что металлические прокладки вставлены в прокладку корпуса воздушного фильтра (показано на фото).

READ Карта Установки Сигнализации На Ваз 21214

Важно! Если в картер попало большое количество керосина, замените моторное масло! (Подробнее читайте в статье «Замена моторного масла»)

Для начинающих! Вопрос: как выглядит маслоотделитель? Ответ: на фото.

Заметка! Мы разберем очистку вентиляции только на 16 клапанных двигателях, если у вас 8 клапанов, то перейдем к статье: «Очистка вентиляции картера на ВАЗ 2114», этот двигатель описан в этой статье, вам нужно будет очистить вентиляцию , картер 16 сток: плоскогубцы не большие, отвертки с разными головками и всевозможные ключи, кроме того, вам понадобится герметик для крышки головки блока цилиндров и новая прокладка!

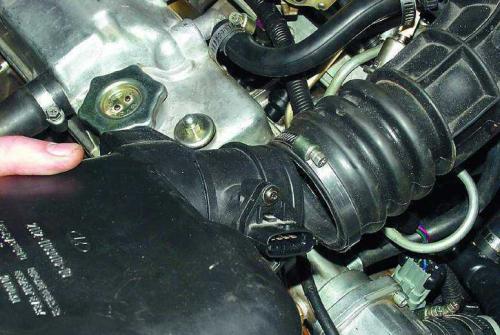

Маслоотделитель ВАЗ 2112 16 клапанов. Масло в патрубке

Проверьте состояние маслосъемных колец. При длительной работе двигателя, особенно при повышенных нагрузках, пробуксовках, на кольцах собирается копоть. Такой результат может дать и применение различных присадок. Компрессионные кольца подгорают и залипают в канавках. Повышается внутреннее давление, и появляются подтеки масла на патрубке внутри и даже снаружи. В этом случае все надо очистить и поменять сальники.

Проверьте наличие маслоуловителя в гофре. Он выглядит как набор тонких пластинок или может быть вариант из мелких сеток. В межсезонье ухудшается тяга в патрубке, когда крышку ставите в зимнее положение при теплой погоде и наоборот. Для устранения этого недостатка можно поставить дополнительный маслоотделитель с Опеля, цена которого в пределах 500 рублей и он хорошо работает на Вазе.

Компрессия

От выводного патрубка ближе к картеру отходит тонкая трубочка. Она имеет внутренний диаметр около миллиметра и быстро забивается. Прочистите ее, затем не подсоединяйте, а на холостом ходу приложите палец. Вы должны почувствовать, как его притягивает за счет разреженного воздуха. Если этого не происходит, то вам необходимо отрегулировать ход клапана двигателя.

Инструкция по регулировке сложная, требует специальный инструмент и навыки проведения данной работы. Самостоятельно справится с такой задачей любителю сложно. Поэтому устранить масло в воздушном фильтре Ваз 2112 с помощью регулировки компрессии, лучше в специализированной мастерской. Можно найти соответствующее

На двигателях с 16 клапанами мощность больше за счет увеличенной степени сжатия, поэтому масло в воздушном фильтре Ваз 21124 по причине слабой компрессии практически не появляется.

Регулировка клапанов

Если причина попадания масла в фильтр, а оттуда через карбюратор в камеру сгорания, в неправильной регулировке клапанов, то при работе на повышенных оборотах будет появляться у выхлопных газов сизый цвет, а на холостых бирюзовый оттенок.

Необходимо снять двигатель с рамы автомобиля, открыть крышку, промыть все и посмотреть на клапана. При работе они постепенно изнашиваются, теряя правильную форму, и в месте скольжения по цилиндру образуются зазоры. Притирка клапанов производится с помощью специальной пасты.

Алмазную притирочную пасту брать не стоит, поскольку твердые частицы пыли полностью не смываются, и будут при работе двигателя разрушать поверхность головки клапана и цилиндра. После этого все промывается бензином, собирается, выставляются зазоры с помощью щупа.

Вентиляция картера

Масло в гофре воздушного фильтра Ваз 2112 может собираться по причине плохой вентиляции картера. Необходимо проверить все шланги. Крышка клапанов имеет отверстия, от которых отходят трубки. Одна идет на гофру сбоку. Вторая, самая широкая, отходит рядом с местом расположения щупа для проверки уровня масла.

Чаще всего забивается третий, самый тонкий шланг, идущий от крышки клапанов на дроссель. Именно он часто является причиной нарушения вентиляции воздуха в картере. В результате скапливается масло в гофре воздушного фильтра Ваз 21124 и других подобных моделей.

Если забит малый канал вентиляции картера, то масло выдавливается через сапун в пламенегаситель и от высокой температуры начинает гореть. Это можно заметить по сизому или черному цвету выхлопных газов. Масло, сгорая, выделяет копоть, которая и выходит наружу.

Масло в патрубке воздушного фильтра Ваз 2112 может скапливаться при повышенном уровне его в двигателе. Это проверяется проще всего, щупом. В этом случае расход смазочных жидкостей остается нормальным и подтеки в воздушном фильтре небольшие.

Присадки

Присадки предназначены для улучшения качества масла. Теоретически они всегда делают работу двигателя лучше. На практике их применение неэффективное и многие специалисты из отечественного автопрома считают вредным. Присадки должны дополнять качественные характеристики масла в случае, если двигатель требует капитального ремонта, но нет возможности его делать. Зато их применение может привести к скоплению масла в воздушном фильтре, поскольку нарушается циркуляция картера, и забиваются копотью шланги.

Катализатор

На фото выхлопной трубы, сделанном снизу, хорошо видно катализатор. Если у вас упала мощность автомобиля и стрелка тахометра на приборной доске плавает, то проверьте воздушный фильтр и патрубок. Именно скопление масла в этих узлах и картере может стать причиной быстрого разрушения катализатора и других узлов.

В качестве эффекта бумеранга, разрушение приспособления дополнительной очистки выхлопных газов может появиться у Ваз 2112 масло в патрубке воздушного фильтра. Это вызвано нарушением вентиляции и засорением шлангов копотью. Можно просто снять катализатор, или заменить его, и прочистить все трубопроводы.

Клапан вентиляции картерных газов ВАЗ 2110. Очистка системы вентиляции картера

Система очистки вентиляции картера на автомобилях ВАЗ 2110-2112 предназначена для удаления картерных газов. Данная система имеет три шланга:

1. Один — так называемый сапун, идущий от нижней части блока цилиндров к крышке клапанов.
2. Второй — соединяющий клапанную крышку и входной толстый патрубок (воздушного фильтра).
3. Третий — самый тонкий — идет от клапанной крышки до дроссельного узла.

Чтобы этого избежать, необходимо регулярно чистить систему вентиляции. Кроме проверки всех шлангов на целостность и на загрязнение, обязательно следует очистить сеточки, которые находятся под корпусом маслоотделителя в клапанной крышке.

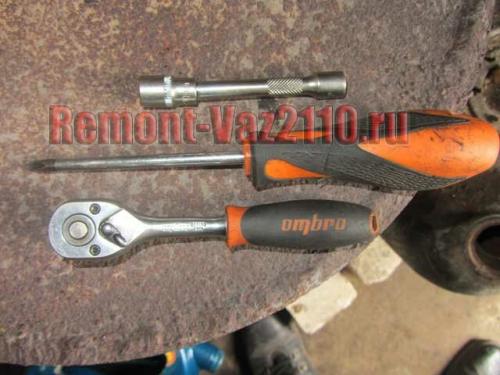

Для этого понадобится головка на 10 с трещоткой и удлинителем, а также отвертка с крестообразным лезвием:

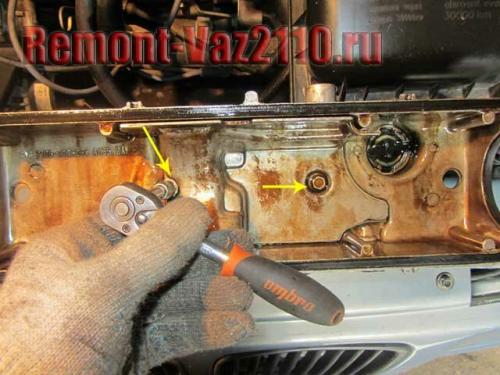

Первым делом необходимо снять клапанную крышку. После этого с внутренней ее стороны можно увидеть два болта крепления маслоотделителя, которые необходимо открутить:

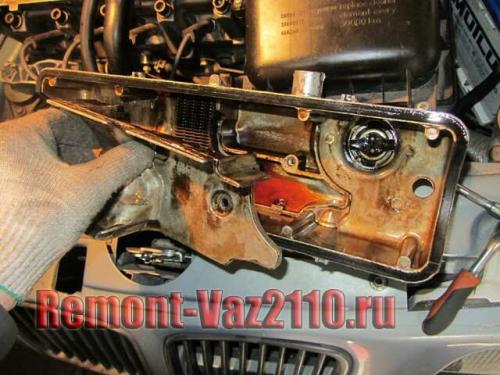

Затем снимаем крышку, как это показано на фото ниже.

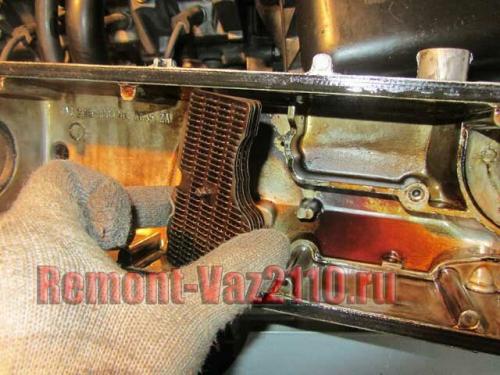

И вынимаем блок к сеточками, который под ней находится:

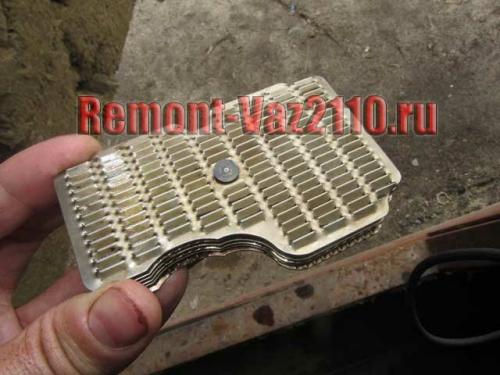

Обратите внимание на их состояние. Обычно, если их никто и никогда не чистил, вы можете увидеть примерно следующую картину (пробег свыше 150 000 км).
