Чтобы определить, что лучше: стальные или биметаллические радиаторы, необходимо сравнить их основные характеристики. Так, в радиаторах обоих типов материалом, который непосредственно контактирует с теплоносителем, является сталь. Это обеспечивает равную степень коррозионной стойкости приборов. Применение качественной стали специальных марок позволяет вывести эту характеристику на максимально высокий уровень.

Что касается прочности, то по этому параметру стальные радиаторы сильно уступают биметаллическим. Они имеют значительно меньшее рабочее давление и демонстрируют гораздо меньшую стойкость к гидроударам. Поэтому стальные радиаторы не допускается использовать в системах централизованного отопления, для которых гидроудары являются распространенным явлением, а рабочее давление зачастую имеет слишком высокие значения. С другой стороны, биметаллические батареи отлично подходят для централизованных систем.

Биметаллические радиаторы превосходят стальные панельные аналоги и по теплоотдаче на квадратный сантиметр площади примерно на 20 %. Соответственно, отопление одинаковой площади батарея меньшего размера обеспечит с такой же эффективностью, как и более габаритная стальная панель.

Гарантия на все биметаллические радиаторы Ogint — 10 лет →

В целом выбор типа радиаторов необходимо осуществлять, исходя из конкретных условий их эксплуатации. В любом случае для комплектации систем централизованного отопления из этих двух вариантов можно использовать только биметаллические радиаторы.

Источник: https://domastroevo.ru/stati/sravnivaem-stalnye-i-bimetallicheskie-radiatory-stalnye-radiatory

Полностью биметаллические радиаторы. Конструкция

Биметаллические радиаторы имеют определенные отличия по сравнению с алюминиевыми, чугунными и стальными моделями. Различия в конструкции позволили добиться некоторых преимуществ. У каждой выпускаемой модели свои уникальные характеристики.

Биметаллические отопительные приборы изготавливаются из алюминия. Данный металл характеризуется хорошей теплопроводностью и теплоотдачей. Однако он плохо противостоит перепадам давления и температуры.

Для изготовления внутренних частей прибора используется медь или сталь. Второй вариант более распространен из-за своей доступности. При этом такая модель радиатора будет тяжелее, чем с медным сердечником, что объясняется толщиной стенок.

Большинство производителей в процессе изготовления пользуются качественной сталью, которая слабо поддается коррозии. Трубки радиатора дополнительно покрываются антикоррозийным составом, что позволяет продлить срок эксплуатации прибора.

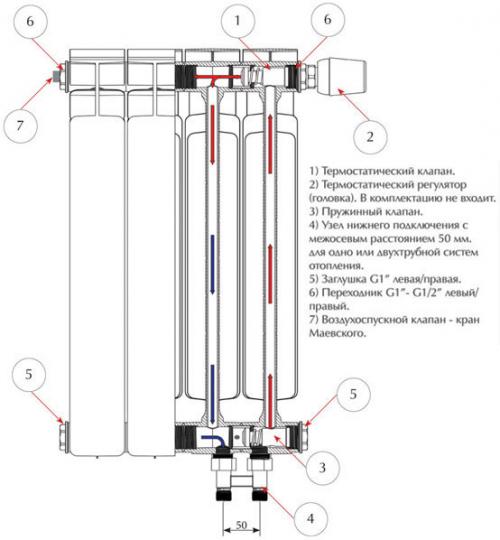

Сам радиатор собирается из секций, состоящих из алюминиевого корпуса и «перьев» — именно они отвечают за теплоотдачу. Корпус снизу и сверху оснащен горизонтальными трубками. Для их соединения предусмотрены стальные или медные вертикальные каналы. Они предназначены для пропускания воды или теплоносителя.

На многих моделях в верхней части устройства встречаются специальные отсекатели воздуха. Они перенаправляют прогретый воздух от стены в помещение. Полезная функция, если обогреватель устанавливается в нише или под окном.

Источник: https://domastroevo.ru/stati/sravnivaem-stalnye-i-bimetallicheskie-radiatory-stalnye-radiatory

Стальные панельные радиаторы. Панельные радиаторы

Этот вид не очень распространен, сейчас все больше идет спрос на секционные варианты батарей, так как их легко дополнять и подстраивать под индивидуальные требования по расположению отопительного элемента в различных местах помещения, ведь стандартные квадратные комнаты давно стали пережитками прошлого.

Панельные радиаторы отопления создают из стальных листов, поэтому они еще называются стальными панельными радиаторами. Еще такие батареи называют конвекторами, из-за особого конвекторного оребрения. КПД такого обогревателя не превышает отметку в 75%.

Сама конструкция довольно замысловата: внутри расположены конвекторное оребрение, а снаружи — одна или несколько стальных нагревательных панелей, их количество зависит от марки радиатора. Внутри панелей и перемещается теплоноситель по специальным каналам. Сверху на радиаторе размещена защитная решетка,  через которую выходит большая часть нагретого воздуха благодаря конвекторному оребрению.

https://youtube.com/watch?v=_VNEgU38tAA

Производят панельные радиаторы отопления преимущественно европейские страны:

• Германия – Buderus, Kermi;
• Чехия – Korado;
• Италия – DeLonghi;
• Финляндия – PURMO.

Цены у стальных панельных радиаторов довольно высоки, из-за чего Российские производители практически не заинтересованы в их изготовлении.

Но, несмотря на это, металлические панельные радиаторы являются самым бюджетным вариантом для автономных отопительных систем частных домов.

В зависимости от количества нагревательных панелей и конвекционного оребрения, металлические панельные батареи отопления классифицируются по типам соотношения:

• Тип 10 – однопанельный, но без конвекторного оребрения;
• Тип 11 – однопанельный с конвекторным ореберением;
• Тип 20 – двухпанельный, без конвектора;
• Тип 21 – двухпанельный с одним конвектором;
• Тип 22 – двухпанельный с двумя конвекторными оребрениями;
• Тип 30 – трехпанельный и без конвектора;
• Тип 33 – трехпанельный с тремя конвекторными оребрениями.

Стальные или алюминиевые радиаторы. Мифы об отопительных радиаторах

С целью продвижения той или иной продукции, были придуманы три распространенных небылицы о приборах отопления, сделанных из различных материалов:

• теплоотдача алюминиевых радиаторов значительно выше, чем стальных и чугунных;
• радиаторы из чугуна массивны, поэтому долго греются и остывают, якобы хранят тепло;
• в сети центрального отопления возникают гидроудары и давление, которое выдерживают только биметаллические обогреватели.

Примечание. Здесь перечислены основные устоявшиеся мифы, о других мы расскажем в процессе описания радиаторов.

По сравнению с черными металлами – сталью и чугуном – алюминий проводит тепло гораздо лучше. Подтвердим цифрами: коэффициент теплопроводности λ алюминиевых изделий – 209 Вт/(м•°С), стальных – 47 Вт/(м•°С), чугунных – всего 42 Вт/(м•°С). В чем загвоздка: обогревательные приборы изготавливаются не из чистого алюминия, а сплава группы АК12 – силумина, где присутствует 11—13% кремния и прочих примесей, указанных выше в таблице.

Цель добавки кремния – повышение прочности и коррозионной стойкости сплава. Физические свойства силумина другие, теплопроводность заметно ниже — 168 Вт/(м•°С). Учитывая толщину стенок батарей 4—5 мм, разница в теплоотдаче алюминиевых и железных приборов на практике незаметна. Поставьте в комнате 2 таких радиатора одинаковой мощности — вы не сможете определить, какой работает эффективнее.

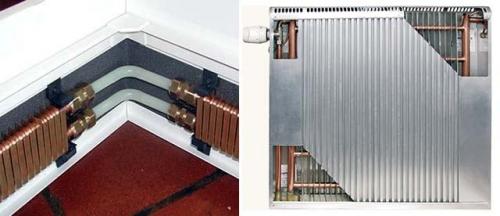

Наилучший проводник тепла — медь. Из нее делают пластинчатые плинтусные обогреватели и медно-алюминиевые водяные конвекторы.

Камень преткновения — цены медных изделий. На правом фото изображен отопитель «Термия» стоимостью 70 у. е., размеры — 400 х 400 х 90 мм, тепловой поток — всего 430 Вт.

На передачу тепловой энергии от любой металлической батареи сильно влияют следующие факторы:

• температура и расход теплоносителя;
• площадь поверхности прибора;
• перепад температур между воздухом помещения и водой в трубах.

Справка. Разность между средней температурой теплоносителя и нагреваемым воздухом комнаты зовется температурным напором (DT). Величина пригодится впоследствии, при расчете мощности приборов.

Оставшиеся мифы развеем по пунктам:

1. При нагреве / остывании массивность чугуна не играет роли, поскольку его теплоемкость в 9 раз ниже, чем находящейся внутри воды (0.54 кДж/кг •°С против 4.18 кДж/кг •°С). Поэтому чугунная батарея будет остывать одновременно с теплоносителем, никак не дольше.  Силумин и сталь охладятся быстрее, поскольку вмещают гораздо меньший объем воды.
2. Гидравлических ударов внутри сетей централизованного теплоснабжения попросту не бывает. Максимальное давление в рабочем режиме – 10 Бар, испытательное – 12 Бар. Современные алюминиевые приборы спокойно выдерживают такой напор.

Стальные радиаторы. Особенности и устройство

Панельные радиаторы – это современные отопительные приборы, состоящие из стальных панелей и предназначенные для различных систем отопления в частных домах и квартирах. Для улучшения конвекторной теплоотдачи и увеличения площади передачи тепла внутри панелей размешены специальные стальные ребра, имеющие П-образную форму.

Благодаря этому показатель теплоотдачи возрастает до 50%. Главной особенностью таких изделий считается отсутствие секций, вместо которых лицевая сторона оформлена в виде цельной панели, созданной из двух листов стали толщиной в 1,25 мм.

Иногда встречаются также модели из оцинкованной стали, в которых оребрение пластин выполняется металлом толщиной от 0,04 до 0,5 мм. Снаружи приборы панельного типа проходят грунтование и покраску с помощью порошкового метода. Стандартно радиаторы окрашивают в белый цвет, но можно встретить и цветные панели, изготовленные производителями под заказ.

Обычно изделия состоят из двух или трёх панелей, декорированных сбоку и сверху решеткой. В результате этого радиатор приобретает эстетичный вид и оригинально вписывается в любой современный дизайн.

Благодаря тому, что объем панелей небольшой, в ОС наблюдается мгновенный нагрев, так как обмен тепла происходит очень быстро.

Поэтому уже через 15 минут после включения прибора помещение будет теплым, потому что нагрев выполняется не только за счет передачи теплого воздуха, но и путем выделения тепла от самого корпуса.

Панельные радиаторы отлично подходят для эксплуатации в загородных домах , это обусловлено тем, что они рассчитаны на рабочий процесс при низком давлении системы. Что же касается квартир в многоэтажных домах, то в них, как правило, данные устройства устанавливают при наличии автономных систем, так как давление в централизованных системах часто превышает 10 атмосфер. Также панельный вариант не рекомендуется для централизованного отопления, потому что может произойти загрязнение теплоносителя и его выход из строя.

Биметаллические радиаторы, как выбрать. Конструктивное исполнение – основные разновидности

Секционные радиаторы (на рисунке слева) состоят из отдельно выполненных секций, которые соединены ниппелями. Для герметизации стыков используются прокладки. При необходимости секцию можно убрать или заменить, что очень выгодно с точки зрения ремонтопригодности. Однако места соединений являются потенциально опасными для образования протечек. Давление не должно превышать 20 – 30 атм. При правильной эксплуатации срок службы секционных радиаторов может достигать 25 лет.

Монолитные радиаторы (на рисунке справа) изготавливаются иным способом. Элементы стального сердечника соединяются посредством сварки, что обеспечивает высокую надежность. Конструкция получается неразборная, зато способна выдерживать давление до 100 атм. Срок службы приборов может достигать 50 лет. Однако стоимость их высока.

Делая выбор между секционными и монолитными моделями, стоит задуматься не только о том, какие биметаллические радиаторы отопления лучше. Каждый из них отлично справляется со своей задачей в определенных условиях эксплуатации. Гораздо важнее исходить из того, где они будут устанавливаться и какой показатель давления в системе. Если это частный дом, коттедж или пятиэтажка с индивидуальным котлом, практичным приобретением будут секционные приборы. Для высотных домов лучшим, хоть и более дорогим, вариантом являются монолитные радиаторы. Установив их, вы можете быть уверены, что в течение долгих лет они будут исправно работать несмотря на превышение давления в системе и прочие негативные факторы.

Внимание! Важно различать биметаллические радиаторы и так называемые полу-биметаллические. У последних сердечник выполняется из стали не полностью – она используется только для усиления вертикальных трубок. Следовательно, при эксплуатации происходит контакт алюминия с водой, что вызывает риск коррозии при наличии примесей в воде. Однако теплоотдача моделей такая же, как у биметаллических, а стоимость ниже. Можно покупать их в частные дома и коттеджи, где пользователь следит за качеством теплоносителя.
