Начинать надо всегда с технического паспорта, что прилагается к изделию производителем. В нем вы точно обнаружите интересующие данные, а именно — тепловую мощность одной секции либо панельного радиатора определенного типоразмера. Но не спешите восхищаться отличными показателями алюминиевых или биметаллических батарей, указанная в паспорте цифра — не окончательная и требует корректировки, для чего и нужно сделать расчет теплоотдачи.

Зачастую можно услышать такие суждения: мощность алюминиевых радиаторов самая высокая, ведь общеизвестно, что теплоотдача меди и алюминия – самая лучшая среди других металлов. У меди и алюминия наилучшая теплопроводность, это верно, но передача тепла зависит от многих факторов, о коих будет сказано далее.

Прописанная в паспорте отопительного прибора теплоотдача соответствует истине, когда разница между средней температурой теплоносителя (t подачи + t обратки)/2 и в помещении равна 70 °С. С помощью формулы это выражается так:

Для справки. В документации на изделия от разных фирм данный параметр может обозначаться по-разному: dt, Δt или DT, а иногда просто пишется «при разнице температур 70 °С».

Что означает, когда в документации на биметаллический радиатор написано: тепловая мощность одной секции равна 200 Вт при DT = 70 °С? Разобраться поможет та же формула, только надо в нее подставить известное значение комнатной температуры – 22 °С и провести расчет в обратном порядке:

Зная, что разность температур в подающем и обратном трубопроводах не должна быть больше 20 °С, надо определить их значения таким образом:

Теперь видно, что 1 секция биметаллического радиатора из примера отдаст 200 Вт теплоты при условии, что в подающем трубопроводе будет вода, нагретая до 102 °С, а в комнате установится комфортная температура 22 °С. Первое условие выполнить нереально, поскольку в современных котлах нагрев ограничен пределом 80 °С, а значит, батарея никогда не сможет отдать заявленных 200 Вт тепла. Да и редкий случай, чтобы теплоноситель в частном доме разогревали до такой степени, обычный максимум – это 70 °С, что соответствует DT = 38—40 °С.

Порядок расчета

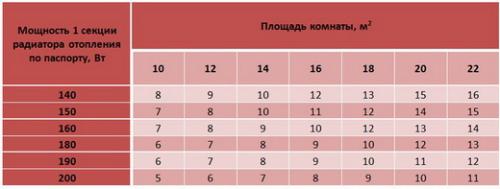

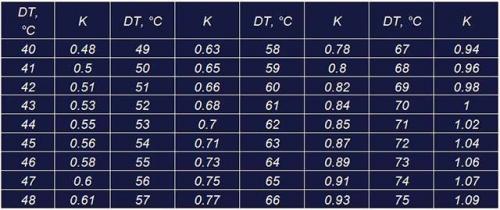

Получается, что реальная мощность батареи отопления гораздо ниже заявленной в паспорте, но для ее подбора надо понимать, насколько. Для этого есть простой способ: применение понижающего коэффициента к начальной величине тепловой мощности нагревателя. Ниже представлена таблица, где прописаны значения коэффициентов, на которые надо умножить паспортную теплоотдачу радиатора в зависимости от величины DT:

Алгоритм расчета настоящей теплоотдачи отопительных приборов для ваших индивидуальных условий такой:

1. Определить, какая должна быть температура в доме и воды в системе.
2. Подставить эти значения в формулу и рассчитать свою реальную Δt.
3. Найти в таблице соответствующий ей коэффициент.
4. Умножить на него паспортную величину теплоотдачи радиатора.
5. Подсчитать число отопительных приборов, нужное для обогрева комнаты.

Для приведенного выше примера тепловая мощность 1 секции биметаллического радиатора составит 200 Вт х 0.48 = 96 Вт. Стало быть, для обогрева помещения площадью 10 м2 понадобится 1 тыс. Вт теплоты или 1000/96 = 10.4 = 11 секций (округление идет всегда в большую сторону).

Представленная таблица и расчет теплоотдачи батарей надо использовать, когда в документации указана Δt, равная 70 °С. Но бывает, что для разных приборов от некоторых фирм – производителей дается мощность радиатора при Δt = 50 °С. Тогда пользоваться этим способом нельзя, проще набрать требуемое количество секций по паспортной характеристике, только взять их число с полуторным запасом.

Для справки. Многие производители указывают значения теплоотдачи при таких условиях: t подачи = 90 °С, t обратки = 70 °С, t воздуха = 20 °С, что соответствует Δt = 50 °С.

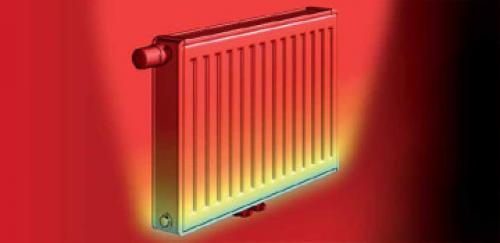

Теплоотдача стальных радиаторов. Таблица расчетов теплоотдачи радиаторов отопления

Основными критериями выбора приборов для обогрева жилья является его теплоотдача.

Это коэффициент, определяющий количество выделенного тепла устройством.

Иными словами, чем выше теплоотдача, тем быстрее и качественнее будет осуществляться прогрев дома.

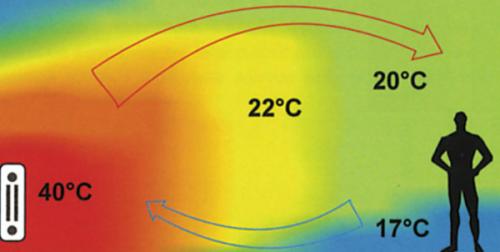

Сколько нужно тепла для отопления?

Для точного расчета необходимого количества тепла для помещения следует учитывать множество факторов : климатические особенности местности, кубатуру здания, возможные теплопотери жилья (количество окон и дверей, строительный материал, наличие утеплителя и др.). Данная система вычислений достаточно трудоемкая и применяется в редких случаях .

В основном, расчет тепла определяется на основании установленных ориентировочных коэффициентов: для помещения с потолками не выше 3 метров, на 10 м²требуется 1 Квт тепловой энергии . Для северных регионов показатель увеличивается до 1,3 Квт.

К примеру, помещение, площадью 80 м², для оптимального обогрева требует 8 КВт мощности. Для северных районов количество тепловой энергии возрастет до 10,4 КВт

Теплоотдача – ключевой показатель эффективности

Коэффициент теплоотдачи радиаторов – это показатель его мощности. Он определяет количество выделенного тепла за определенный промежуток времени. На мощность конвектора влияют: физические свойства прибора, его тип подключения, температура и скорость теплоносителя .

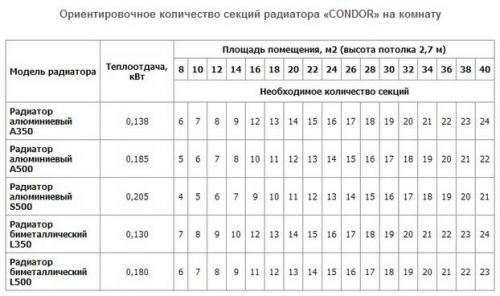

Мощность конвектора, указанная в его техпаспорте, обусловлена физическими свойствами материала, из которого изготовлен прибор, и зависит от его межосевого расстояния. Чтобы рассчитать необходимое количество секций радиатора для помещения, понадобится площадь жилья и коэффициент теплового потока прибора.

Вычисления производятся по формуле:

Количество секций = S/ 10 * коэффициент энергии (K) / величина теплового потока (Q)

Пример : Необходимо рассчитать количество секций алюминиевой батареи (Q = 0,18) для помещения, площадью 50 м².

Расчет: 50 / 10 * 1 / 0,18 = 27,7. То есть, для обогрева помещения понадобится 28 секций. Для монолитных приборов, за место Q, ставим коэффициент теплоотдачи радиатора и в результате получаем необходимое количество батарей.

Если конвекторы будут установлены рядом с источниками, влияющими на теплопотери (окна, двери), то коэффициент энергии берется из расчета — 1.3.

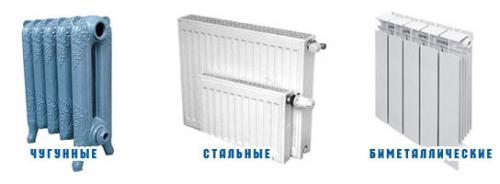

Для отопления используются радиаторы: стальные, алюминиевые, медные, чугунные, биметаллические (сталь + алюминий) , и все они имеют разную величину теплового потока, обусловленную свойствами металла.

Узнайте?

Схемы подключения радиаторов для частного дома, как выбрать лучший вариант,.

Как выбрать хороший масляный радиатор для дома:, рекомендации, польза и вред.

Сравнение показателей: анализ и таблица



Помимо материала, из которого изготовлен прибор, на коэффициент мощности влияет межосевое расстояние – высота между осями верхнего и нижнего выходов. Также существенное влияние на КПД оказывает величина теплопроводности .

Тип радиатора	Межосевое расстояние (мм)	Теплоотдача (КВт)	Температура теплоносителя (0С)
500	0,183
500	0,2
500	0,16
Медные	500	0,38	150

Факторы, которые влияют на показатели

Наибольшей теплоотдачей обладают медные и алюминиевые конвекторы. Самый низкий коэффициент мощности наблюдается у чугунных батарей, но он компенсируется их способностью сохранять тепло длительное время.

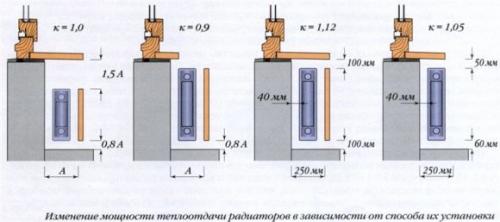

На эффективность КПД влияет правильный монтаж теплоприборов :

• Оптимальное расстояние между полом и батареей – 70-120 мм, между подоконником – не менее 80 мм.
• Обязательно предусматривается установка воздуховыпускника (крана Маевского).
• Горизонтальное положение теплоприбора.

Радиаторы с лучшей теплоотдачей:

Материал	Модель, производитель	Номинальный тепловой поток (КВт)	Стоимость за секцию (руб)
Rifar Alum 500	0,183	700,00
Elsotherm AL N 500х85	0,181	500,00
Royal Thermo PianoForte 500	0,185	1500,00
Sira RS Bimetal 500	0,201	1000,00

Какие радиаторы выбрать для частного дома, поможет сделать выбор.

в нашей статье.

Технические характеристики алюминиевых радиаторов отопления на

Размещение радиаторов

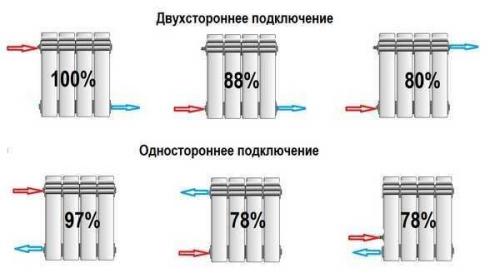

Выделяют следующие типы подключения:

1. Диагональное . Подающая труба монтируется к конвектору слева сверху, а выводящая снизу справа.
2. Боковое (одностороннее) . Подающая и обратная труба крепятся к теплоприбору с одной стороны.
3. Нижнее. Обе трубы подводятся к батарее снизу, с противоположных сторон.
4. Верхнее. Трубы монтируются к верхним выходам теплоприбора, с обеих сторон.

Самым эффективным способом является диагональное подключение, которое позволяет равномерно нагреться прибору. При небольшом количестве секций, можно повысить мощность посредством бокового подключения.

Если секций одного радиатора более 15, то данная схема будет неэффективной , так как дальняя боковая сторона не будет прогреваться в данной мере.

Как улучшить теплоотдачу

Указанный коэффициент мощности конвектора в его техпаспорте, имеет место быть, практически при идеальных условиях . На деле, величина теплового потока несколько снижена,и это обусловлено большими теплопотерями.

Теплоотдача радиаторов на квадратный метр. Простой расчёт

Подключение обогрева в многоэтажки, количество и место размещения приборов производится на основании сложных технических вычислений. Их производят специалисты на основании СНиП 41-01-2003. Нормативные правила предусматривают, например, сколько секций биметаллического радиатора нужно на 1 м² площади:

• в центре -100 Вт;
• на севере– 150-200 ВТ;
• на юге – 60 Вт.

Разные типы радиаторов для системы отопления дома Источник stroy-podskazka.ru

СНиП предусматривает сколько секций батарей нужно на квадратный метр площади строения, учитывая состав сплава:

• биметалл – 1,8 кв. м;
• алюминий – 2,0 кв. м;
• чугун – 1,5 кв. м.

Приблизительное вычисление пользователь может произвести самостоятельно. К приобретённомуприлагается инструкция пользователя. В ней прописаны данные приборов, мощность. Используя эти показатели можно сделать расчёт секций радиаторов по площади помещения по шаблону:

площадь помещения (в кв. м) Х100 Вт / мощность секции (цифры в инструкции)

Полученные данные применяются с отапливаемыми сверху и снизу этажами , не на углу, в постройке из кирпича, при расстоянии до верха до 3-х м.

Расчёт по объёму

При высоте стен более 3-х метров применяют расчёт радиаторов отопления с размеров. На 1 кв. м жилья:

• для построек из панельных блоков – 41 Вт;
• для зданий из кирпичной кладки – 34 Вт.

Шаблон:

Теплоотдача = площадь комнаты Х высоту стен Х нормативную мощность (41 или 34).

Подключение Источник build-experts.ru

Полученный итог делится на нормативную отдачу секции и получается требуемое их число.
