Типы подключения трубчатых радиаторов. Характеристика схем подключения

Типы подключения трубчатых радиаторов. Характеристика схем подключения

Существует 2 системы подключения трубчатых радиаторов — однотрубная и двухтрубная. Они различаются количеством контуров и материала, который используется для монтажа отопительной системы.
Однотрубная система — это замыкающиеся трубы с вмонтированным радиатором. Главным элементом этой схемы является котел. Система является простейшим типом разводки труб. Она показала наибольшую эффективность в загородных домах и коттеджах, где установлено непринудительное циркулирование носителя тепла. Однако ее можно успешно использовать и для установки отопительной конструкции принудительной циркуляции в многоэтажных зданиях.
Главным достоинством однотрубной схемы является небольшой расход материалов для ее установки, а следовательно — незначительные затраты. Недостатком ее стало отсутствие возможности регуляции температуры виды. В этой системе нельзя подключить приборы измерения и контроля, и поэтому величина теплоотдачи равна показателю, который заложен еще при проектировании системы обогрева.
Главное условие эффективности работы однотрубной системы стал расчет показателей теплоотдачи. Подсоединение батарей производится последовательно. Чем больше расстояние между котлом и батареей, тем меньшее количество тепла к ней подходит.
Двухтрубная схема основана на 2-х контурах (подачи и обратки). Контур подачи обеспечивает поступление воды на радиатор отопления, а контур обратки нужен для отвода воды обратно к котлу для нагревания.
Главным достоинством двухтрубной системы разводки является одинаковое поступление и распределение воды по всем батареям. Это обеспечивает высокую эффективность работы системы отопления. Благодаря двум контурам становится возможным устанавливать режим температуры в каждом радиаторе, при условии наличия встроенных вентилей, уменьшающих и увеличивающих объем воды в конструкции.

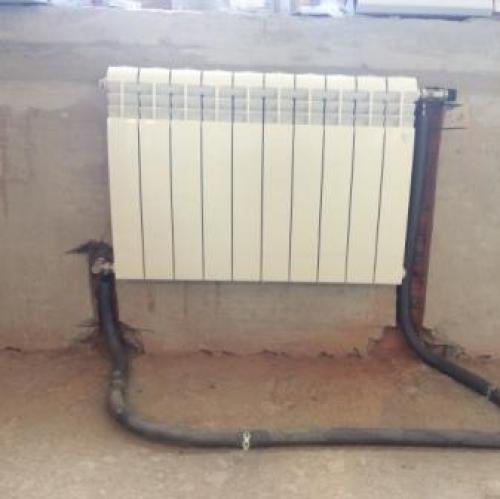

Боковое подключение радиатора из стены. Боковое подключение радиаторов REHAU из стены. Отопление своими руками

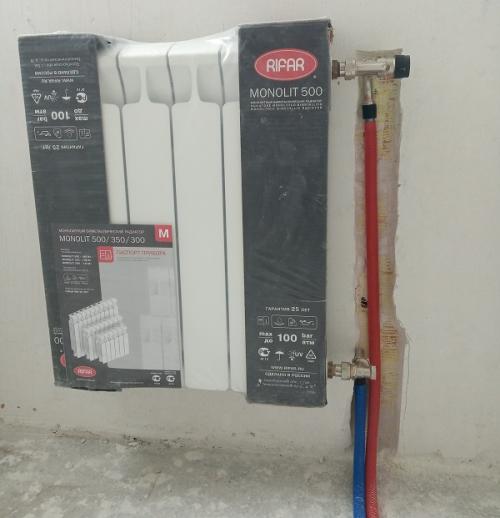

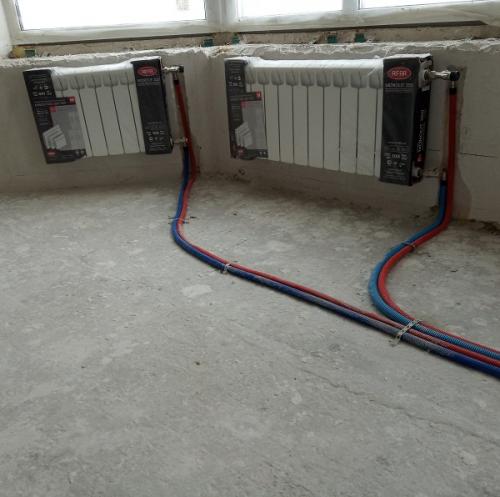

Боковое подключение радиаторов из стены – очень распространенный тип подключения. Он с одинаковым успехом применяется как для лучевой радиаторной разводки (коллекторной), так и для двухтрубной.
При боковом подключении радиаторов из пола рекомендуется организовать подачу теплоносителя в верхней части радиатора, а обратку – в нижней. Причем, желательно по диагонали.
Это позволяет повысить эффективность работы радиаторов.
При подаче теплоносителя в верхней части, возникает так называемая архимедова сила, обусловленная возникновением дополнительного напора жидкости из-за увеличения ее плотности при охлаждении.
При охлаждении жидкости, плотность ее увеличивается и усиливается стремление к движению вниз по сравнению к вновь поступающему в радиатор теплоносителя с более высокой температурой (и меньшей плотностью). Такой движение стимулирует проток жидкости через радиатор и создает дополнительный напор.
Подключение труб радиаторной разводки с противоположных сторон радиатора позволяет более полно использовать всю поверхность радиатора, отдавая этим больше тепла и повышая этим эффективность его применения.
Можно также организовать подачу и обратку теплоносителя на одном уровне или с одной стороны, если этого требует условия его размещения. Эффективность его применения снизится, но не критично.
Незначительный объем работ по штроблению стен под трубы отопления, вполне компенсируется эстетичностью результата: только внешний вид радиатора и запорной арматуры, никаких труб.
Для подключения труб к радиаторам с боковым подключением применяют запорно-регулирующую арматуру .
Для подачи – термостатические вентили, для обратки – запорные вентили.
Термостатические вентили позволяют регулировать расход теплоносителя в радиатор в ручном режиме, или автоматически, при использовании термостатической головки.
Запорные вентили предназначены для отключения радиаторов.
При правильном подборе арматуры радиаторной разводки и правильном монтаже, применение запорно-регулирующей арматуры позволяет временно отключать каждый радиатор с целью замены или снимать его для проведения отделочных работ.

Типы подключения радиаторов. Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

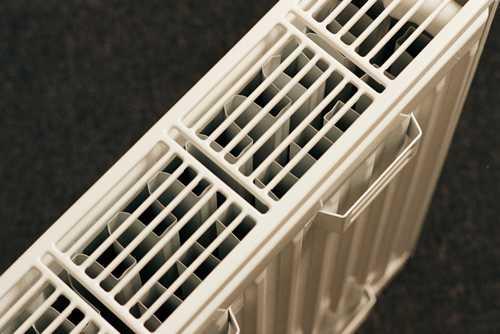

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха , который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

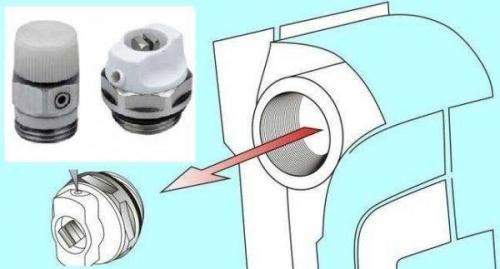

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

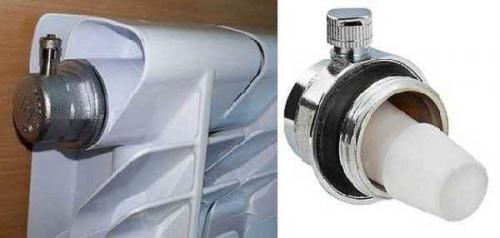

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

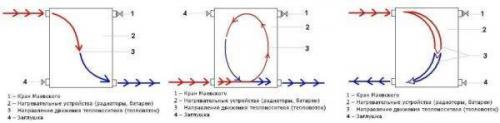

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.
