Замена радиатора охлаждения на Ваз 2112

Радиатор охлаждения был придуман очень давно, еще в 19 веке. Уже тогда он стал выполнять важнейшие функции и гениальная человеческая мысль довела его постепенно до совершенства, и сегодня представить себе автомобиль на жидкостном охлаждении без этого элемента просто невозможно.
Радиатор, как и любой механизм, узел, элемент автомобиля со временем выходит из строя. Но существуют специальные правила, которые надо обязательно соблюдать.
В противном случае, выход из строя радиатора произойдет раньше времени. Так, открывать радиатор при высокой температуре ОЖ запрещено, но некоторые автомобилисты продолжают это делать.

Эффект термосифона или водяной насос

 Итак:

• Любой радиатор охлаждения взаимодействует с помпой или водяным насосом, как его еще называют. Но в старых СО такая помпа отсутствовала и ОЖ попадала в радиатор по-другому, за счет физического эффекта под названием «термосифона».

Примечание. Эффект термосифона подразумевает следующее: плотность воды падает при разогреве, тем самым жидкость начинает стремиться вверх. После этого она попадает в радиатор через верхний патрубок. Когда вода охлаждается, то ее плотность возрастает, и жидкость автоматически опускается в нижнюю часть радиатора.

• Со временем по причине низкого КПД эффект термосифона стал постепенно уступать место более продвинутой системе, подразумевающей использование насоса.

Задача радиатора

Схема радиатора охлаждения

Не стоит говорить, что самой главной задачей любого РО является отвод тепла от мотора в атмосферу. Таким образом, тосол или антифриз охлаждается, проходя сквозь радиатор.
После модернизации РО удалось достичь следующего:

• РО стали устанавливать в наиболее удобном для обеспечения отвода тепла месте. В частности, впереди автомобиля, который во время езды обдувается сильным потоком холодного воздуха спереди.

Примечание. На некоторых автомобилях двигатель находится не в передней части автомобиля, а в задней. Но опять же, РО устанавливается в этом случае впереди, а вся СО проводится уже к двигателю через весь кузов автомобиля.

• Модернизация РО позволила хорошо защитить его в холодное время года. Речь идет о жалюзях, которые устанавливаются перед радиатором на стадии производства Ваз 2112 или же самостоятельно самим владельцем.

Из чего состоит РО:

• РА состоит всегда из 2-ух бачков: верхнего и нижнего. Они могут быть металлическими или пластиковыми.
• К этим самым бачкам или отделениям проведены патрубки СО.
• РО состоит из сердцевины, которая представляет собой набор бесшовных алюминиевых трубок (могут быть трубки и из латуни, реже из меди). Толщина этих самых трубок, вернее их стенок, составляет 0,15 мм и меньше. Каждая из трубок покрывается лентами из меди или того же алюминия.

Примечание. Алюминиевые радиаторы гораздо легче латунных, но быстрее разрушаются под воздействием механических воздействий.
Кроме того, ремонт таких радиаторов крайне сложен, ведь он подразумевает сварку, которую очень сложно выполнить. Как известно, для алюминия нужна особая сварка.
И чтобы сравняться по показателям с латунным радиатором, алюминиевый должен быть сделан намного толще и больше.

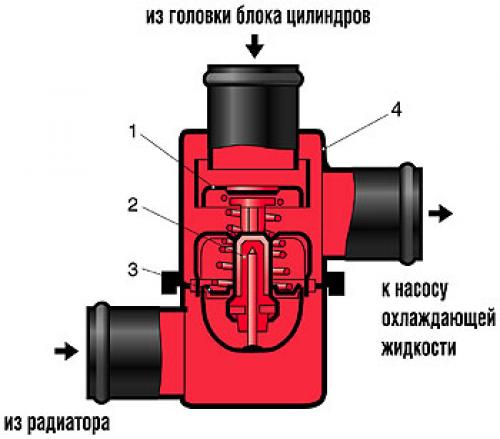

Термостат

Термостат

Этот элемент СО очень важен для нормального функционирования РО. Он поддерживает основную функцию РО, то есть способствует поддержанию постоянной температуры охлаждающей жидкости .
В жаркую погоду одного термостата бывает недостаточно и тогда используется вентилятор или даже несколько вентиляторов, устанавливаемых в Ваз 2112 дополнительно.

Замена радиатора ВАЗ 2110 16 клапанов. Замена радиатора на ВАЗ 2110, 2111 и 2112

Известно, что эти автомобили могут быть оснащены мотором на 8 и 16 клапанов. Кроме того, существует карбюраторная и инжекторная версия двигателей. 16-тиклапанный ДВС считается более мощным и приемистым, нежели его предшественник. Однако в плане самостоятельного ремонта и обслуживания восьми-клапанный «движок» намного проще и неприхотливее. Кроме того, в большинстве случаев однорядный мотор с восемью клапанами не «страдает» болезнью загибания клапанов в случае обрыва приводного ремня.

Что касается замены радиатора, то разница между этими процедурами несущественная, но все же она есть. Например, датчик включения вентилятора в случае с восьми-клапанным карбюраторным двигателем ввинчивается в корпус радиатора, в то время как инжекторное исполнение означает, что датчик встроен в корпус термостата.

Рисунок 2. На инжекторной десятке датчик вентилятора встраивается в термостат

Алгоритм действий по замене радиатора

Самостоятельная замена радиатора возможна, но для того, чтобы выполнить ремонт успешно, надо придерживаться следующего алгоритма действий:

1. Открутить пробку снизу радиатора и слить охлаждающую жидкость. Если планируется её повторное использование, можно подставить чистую ёмкость (ведро). За то время, которое уйдёт на замену радиатора, антифриз или тосол отстоится, и присутствующий в нем мусор в виде твёрдых частиц осядет на дно.
2. Отсоединить клеммы АКБ и убрать аккумулятор: в процессе замены радиатора он будет только мешать.
3. В случае с инжекторным силовым агрегатом на 16 клапанов потребуется демонтировать воздушный фильтр. Заодно имеет смысл проверить состояние фильтрующего элемента, и в случае необходимости заменить.
4. Радиатор вместе с электровентилятором крепится в верхней части к раме автомобиля. Необходимо снять верхние крепления и убрать вентилятор.
5. Отсоединить верхний и нижний патрубки. На этом этапе полезно оценить их состояние в местах соединения. После длительной эксплуатации в условиях высоких температур патрубки изнашиваются и трескаются. Во избежание утечки антифриза патрубки следует заменить.
6. Старый радиатор легко вынуть из посадочного гнезда, наклонив его на угол 5° в сторону двигателя.

Замена радиатора печки ВАЗ 2112. Снятие и установка радиатора отопителя на ВАЗ 2110, 2111, 2112

Пошаговая инструкция по самостоятельной замене радиатора печки на автомобилях ваз 2110, 11, 12.

1. Перед началом работ отсоедините минусовой провод от аккумулятора.

2. Теперь нужно снять накладку рамы ветрового стекла , облицовку и шумоизоляционную обивку.

3. Затем снимите вентилятор отопителя.

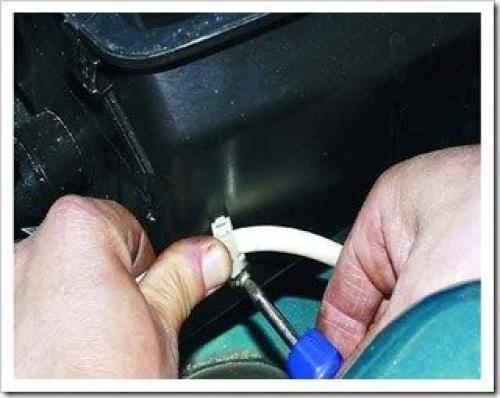

4. Отверните винт крепления хомута вакуумного шланга. Отсоедините шланг от корпуса отопителя.

5. Подцепите и снимите 3 пружинные скобы крепления переднего корпуса воздухозаборника отопителя.

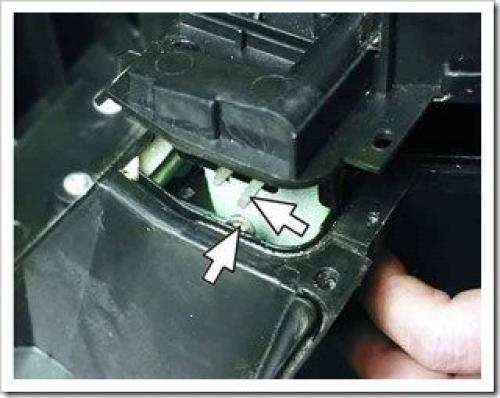

6. Теперь открутите 2 винта среднего крепления переднего корпуса.

7. Открутите винт бокового крепления переднего корпуса

8. Теперь можно снять передний корпус.

9. Отсоедините пароотводящий шланг от штуцера радиатора ослабив затяжку хомута.

10. Ослабьте все хомуты на шлангах и отсоедините их от штуцеров радиатора.

11. Снимите 2 скобы крепления заднего кожуха отопителя.

12.  Открутите 3 винта крепления заднего кожуха отопителя.

13. Теперь можно снять задний кожух отопителя

14. Достаньте радиатор.

Процедура установки

1. Если радиатор протекший, то его нужно заменить. Годный радиатор снаружи прочистите кисточкой. Чтобы прочистить его внутри продуйте радиатор сжатым воздухом.

2. Установите радиатор отопителя на место в обратном порядке. При установке заднего кожуха обратите внимание на то, чтобы вилка на оси заслонки зацепилась за рычаг.

3. Если вам удалось зацепить заслонку за рычаг, то она остается в поднятом состоянии. Если заслонка опустилась, значит вилка не зацепилась за рычаг.

4. Наконец залейте охлаждающую жидкость в систему и проверьте работу всех приборов и герметичность всех соединений.

Крепление радиатора ВАЗ 2110. Замена радиатора ВАЗ 2110 своими силами

Общий вид автомобиля ВАЗ 2110

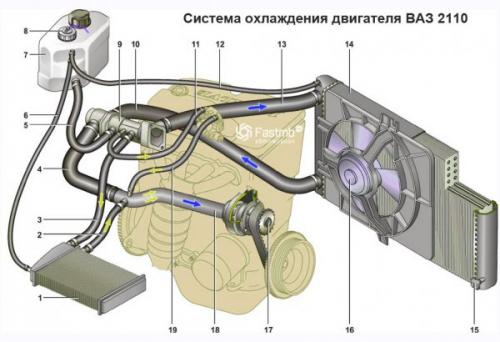

Система охлаждения двигателя ВАЗ 2110

1. Радиатор отопления;
2. Отводящий шланг охлаждающей жидкости;
3. Подводящий шланг охлаждающей жидкости;
4. Шланг от насоса охлаждения двигателя;
5. Шланг от расширительного бачка;
6. Шланг пароотводящий радиатора отопителя;
7. Бачок расширительный;
8. Датчик уровня жидкости в расширительном бачке;
9. Термостат;
10. Шланг отвода охлаждающей жидкости из радиатора двигателя;
11. Шланг подвода жидкости к дроссельному узлу;
12. Пароотводящий шланг;
13. Шланг подвода охлаждающей жидкости к радиатору двигателя;
14. Радиатор охлаждения двигателя;
15. Сливная пробка радиатора;
16. Вентилятор радиатора двигателя;
17. Насос охлаждения двигателя;
18. Всасывающая труба насоса охлаждения двигателя;
19. Шланг отвода охлаждающей жидкости из дроссельного узла.

Причиной для замены радиатора является появление лужиц тосола под автомобилем.  Для того чтобы полностью быть уверенным, что замена неизбежна, проверьте целостность резиновых шлангов и обтяжку хомутов.Замену радиатора можно сделать и своими руками.

Демонтаж радиатора охлаждения на ВАЗ 2110

Спускаем охлаждающую жидкость из радиатора

• Перед началом демонтажа радиатора из него надо слить охлаждающую жидкость. Для этого отдаём сливную пробку слева внизу радиатора.

Спускаем охлаждающую жидкость из двигателя

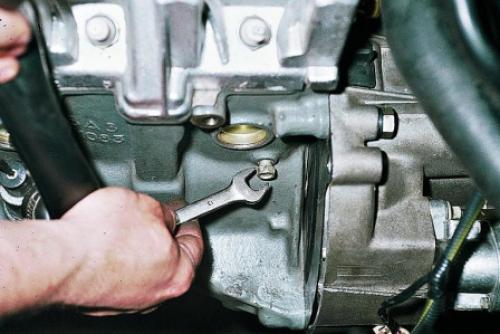

• После чего откручиваем пробку на блоке цилиндров и сливаем тосол с двигателя.

Отключаем кабель вентилятора

• Затем надо  отключить  электродвигатель вентилятора радиатора,  для этого надо отсоединить разъем кабеля.

Откручиваем болты крепления радиатора

• Теперь откручиваем три болта крепления радиатора к кузову моторного отсека, 2 сверху и один снизу.

Вынимаем вентилятор

• вынимаем вентилятор охлаждения радиатора в сборе.

Освобождаем хомуты

• После снятия вентилятора, освобождаем хомуты на патрубках и отсоединяем их.

Вынимаем радиатор

• Наклоняем радиатор к двигателю и вынимаем его.
• Вот так снимается радиатор c автомобилей марки ВАЗ 2110, 2111 и 2112.
• Новый радиатор устанавливаем в обратной последовательности. При сборке не забудьте все резьбовые соединения слегка смазать графитной смазкой. Она не даст прикипеть болтам и гайкам. Заливаем тосол, запускаем двигатель и проверяем на плотность все соединения.

Замена радиатора в автоцентре обойдётся вам ориентировочно в 2000—2500 р.

Замена радиатора отопления нового образца

Если вы почувствовали в салоне неприятный запах тосола, то знайте, что пришла пора заменить радиатор отопления. Имея кое-какие навыки слесаря-ремонтника, можно самому выполнить эту работу.

Комплект для замены радиатора отопления

Вам понадобится комплект для замены радиатора отопления на ВАЗ 2110. В комплект входят:

• радиатор;
• фильтр для салона;
• баллончик с ВД 40;
• тосол ;
• различные уплотнители

Также вам понадобятся:

• рожковый ключ на 10;
• пассатижи;
• комбинированная отвёртка.

Сначала снимаем воздушный фильтр. Чтобы добраться до кожуха радиатора и увидеть в каком месте он потёк необходимо снять накладку жабо.

• Для этого надо открутить один винт сверху, найти его можно под главным тормозным цилиндром и ещё 4 винта крепления.

Снимаем резиновый уплотнитель лобового стекла

• Отсоединяем провода, идущие к дворникам, микроредуктор и начинаем откручивать гайки крепления отопителя к кузову.
• После того как  были откручены все гайки, сдвигаем отопитель вправо.
• Перед тем как снимать радиатор, необходимо слить с него охлаждающую жидкость. Чтобы слить тосол открутите спускную пробку и дайте стечь жидкости в ёмкость примерно на 1,5 л .

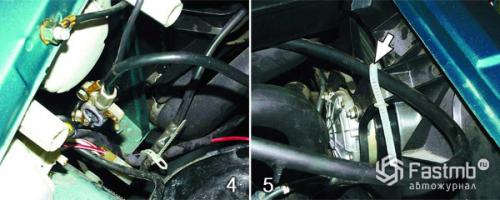

• Затем ослабляем хомуты и снимаем шланги с патрубков, не забывая о шланге, который идёт к расширительному бачку.

После этого можно вынуть отопитель. Меняем его на идентичный и начинаем сборку в обратном порядке.Устанавливаем на свои места все снятые детали, предварительно очистив их и помыв. Заливаем тосол и запускаем двигатель.Проверяем на плотность все соединения и поступление тёплого воздуха в салон.

Замена радиатора старого образца

Если у вас автомобиль ВАЗ 2110 выпуска до сентября 2003 года, то замена радиатора отопления будет несколько отличаться от более поздних моделей.

• Сначала снимается утеплитель салона со стороны моторного отсека. Потом снимаем воздухозаборник и дворники, при этом надо отсоединить провода, идущие к дворникам и трубки к омывателям лобового стекла.

Кожух радиатора отопления состоит из двух половинок.

Отдаём защёлки кожуха

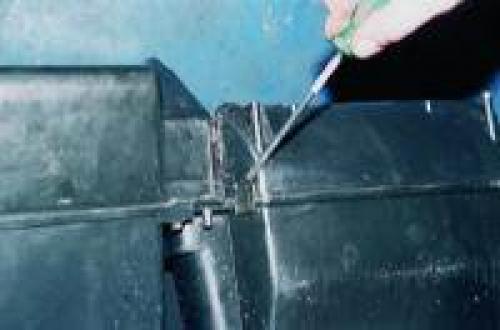

• Чтобы их  разъединить, надо открутить все гайки по разъёму и отвёрткой раздать защёлки, которыми они стягиваются. Важно помнить, что половинки кожуха стягиваются защёлками. Верхние защёлки видны и вы легко справитесь с ними, а нижние надо раздавать на ощупь.

Вынимаем вентилятор отопления в сборе

• Теперь можно снять переднюю часть вентилятора в сборе. Сняв половинку кожуха, мы получим доступ к самому радиатору.

Ослабляем хомуты и снимаем шланги

• В дальнейшем ослабляем хомуты и отсоединяем шланги подачи тосола в радиатор и выхода из него.
